Špecifikácie kabeláže Pre správny výber kabeláže by sme si mali položiť nasledujúce základné otázky: · akú veľkú rýchlosť prenosu dát chceme dosiahnuť? · bude prenos dát digitálny (baseband) nebo analógový (broadband)? · aká bude vzdialenosť mezi spojovanými bodmi? – musíme brať do úvahy útlm prenášaného signálu v závislosti na dĺžke káblu

Označenie kabeláže

10 BASE-T -prenosovú rýchlosť 10 Mbps, -typ prenosu baseband (digitálny) -typ kabeláže twisted pair. 10 BASE 2 -prenosová rýchlosť 10 Mbps, -typ prenosu baseband (digitálny) -typ kabeláže Thinnet (koaxiálny kábel) s maximálnou dĺžkou medzi dvoma bodmi 185 m.

Koaxiálny kábel

Skladá sa z: z medeného vodiča, ktorý je obalený izolantom. Okolo izolantu je z tenkého medeného drôtu vytvorené pletivo, ktoré tvorí tienenie. Namiesto pletiva môže byť použitá aj kovová fólia. Celý kábel je ešte obalený vo vonkajšej izolácii. Tienenie musí byť na oboch koncoch kábla uzemnené. Používame dva druhy koaxiálneho kábla, -10 BASE 5 -10 BASE 2

10 BASE 5 • 10 v označení toho káblu predstavuje prenosovú rýchlosť 10 Mbps • 5 predstavuje vzdialenosť, na ktorú môžeme tento kábel použiť, teda 500 m • používa na vytvorenie siete typu hrubý ethernet (thicknet) Hrubý preto, lebo priemer tohto káblu je 10 mm • Výhodou tohto kábla je jeho robustnosť, odolnosť voči rušeniu a väčší dosah siete. • Nevýhoda vyššia cena oproti TP kablom, zložitejšia inštalácia

10 BASE 2 • prenosová rýchlosť 10 Mbps • dosah tohto kábla je len 200 m • používa na vytvorenie siete typu tenký ethernet (thinnet). Tenký preto, lebo jeho priemer je 3, 5 mm • lacný a jednoduchý na inštaláciu , sa mohol ľubovoľne ohýbať a zatáčať • slabšie tienenie spôsobovalo časté výpadky spojenia a interferenciu prenášaných signálov nepodporuje neskoršie štandardy (100 Mbps) a preto sa už nepoužíva.

Vlastnosti · maximálna prenosová rychlosť 10 – 100 Mbps · pomerne lacný · stredná veľkosť konektoru · maximálna použiteľná dĺžka na jeden segment 500 m Výhody · umožňuje použitie na väčšie vzdialenosti ako STP, UTP alebo Sc. TP bez použitia repeatera. · nižšia cena ako optické média Nevýhody · vyššia cena ako kabeláže typu twisted-pair · stačí jedna porucha na kabeláži (napr. zle prevedenie ukončenia) a je nefunkčný celý segment siete

Konektory - BNC

TP kábel – krútená dvojlinka (STP, FTP, UTP) • používajú na vytvorenie siete typu Ethernet 10 BASE-T, Fast. Ethernet 100 BASE-T, 1000 BASE-T. Na tieto typy káblov používa konektor RJ 45. Podľa poradia farebných vodičov na oboch koncoch kábla rozlišujeme tri druhy zapojenia: – • priamy kábel – • krížený kábel – • preklopený kábel

UTP – Unshielded Twisted-Pair

UTP – Unshielded Twisted-Pair Kábel neobsahuje žiadne tienenie, je jednoduchý na inštaláciu a je lacný. • V súčasnoti najpouživanejšie metalické médium. • Každý z ôsmych medených vodičov je pokrytý izolačnou vrstvou a sú uložené do puzdra z plastickej hmoty (outer jacket). • Veľký dôraz musíme klásť na ukončenie káblu, na ktorom predovšetkým závisia dobré elektrické vlastnosti (ochrana proti elektromagnetickým a radiovým vlnám).

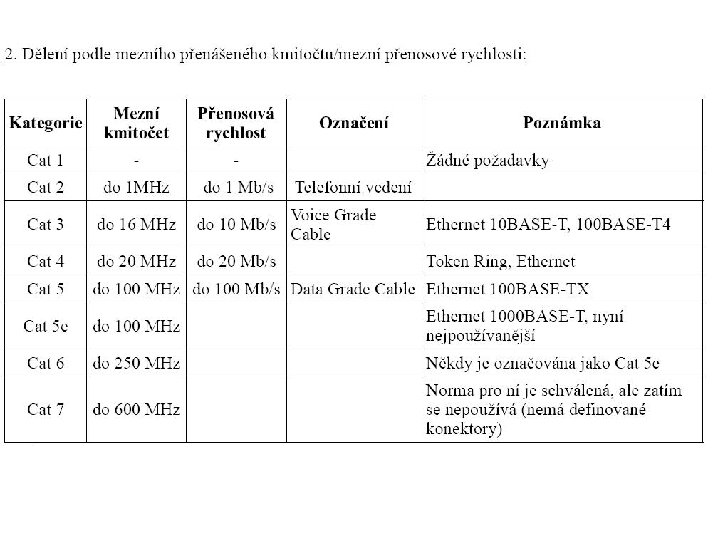

UTP – Unshielded Twisted-Pair Vlastnosti • · maximálna prenosová rýchlosť 10 - 1000 Mbps (v závislosti na použití kvality/kategórie káblu) · veľmi nízká cena · malá veľkosť konektorov · typ konektoru RJ-45 · maximálna použiteľná dížka 100 m • • zo spomínaných káblov najtenší, a preto zaberá v trubkách najmenej miesta. Výhody • jednoduchá inštalácia a manipulácia s káblom • · najnižšia cena v porovnání s ostatnými médiami • · malá velikosť • · najrychlejšie médium pri použití medených vodičov Nevýhody • · náchylný k ovlpyvneniu elektrickým šumom

STP – Shielded Twisted-Pair Každý pár je tienený kovovou fóliou, všetky štyri páry sú ešte tienené spolu kovovým pletivom alebo kovovou fóliou. Tienenie musí byť na oboch koncoch uzemnené, inak sa tienenie chová ako anténa, čo spôsobuje rušenie. Používa sa na vytvorenie siete type Ethernet. Redukuje elektrické rušenie a presluchy medzi jednotlivými pármi, ale aj vonkajšie rušenie. Maximálna dĺžka kábla je 100 m. Jeho cena je vyššia a inštaluje sa ťažšie než UTP. Vodič má 150Ω.

Sc. TP- Screened Twisted Pair =FTP kábel (Foil Twisted Pair) Tento kábel nemá tienené jednotlivé páry, ale má spoločné tienenie vo forme kovovej fólie Tienenie musí byť na oboch koncoch uzemnené, inak sa správa ako anténa a spôsobuje rušenie. Jeho konštrukcia je podobná SCP, Vodič má 100Ω. Vlastnosti má podobné ako STP. Maximálna dĺžka kábla je 100 m.

Vlastnosti • · maximálna prenosová rýchlosť 100 Mbps • · prijateľná cena • · stredná veľkosť konektorov • · maximálna použiteľná dĺžka 100 m • · obe konce káblu musiaí byť uzemnené Výhody • · kvalitné tienenie chrání pred elektromagnetickými a radiovými vlnami, redukuje šum vo vnútri kabeláže Nevýhody • · vyššia cena ako kabeláže typu UTP • · kabel je tuhý, ťažšie sa s ním manipuluje • · ukončovanie je obtiažnejšie

Typy zapojení Cable A - straight-through – najmä k pripojeniu počítačov do switcha. Cable B – rollover – pre pripojenie PC ku konzole zariadenia(napr. router) Cable C – crossover – najmä prepojenie dvoch switchov, dvoch počítačov, dvoch routrov

Priamy kábel Sa používa na prepojenie sieťovej karty so switchom alebo hubom. Prekrížený kábel Sa používa na prepojenie dvoch počítačov medzi sebou bez použitia switcha alebo hubu.

Priamy kabel

Prekrížený vodič

1000 base-T Gigabit Ethernet 1000 Mb/s Gigabit Ethernet používa všetky 4 páry (8 vodičov)

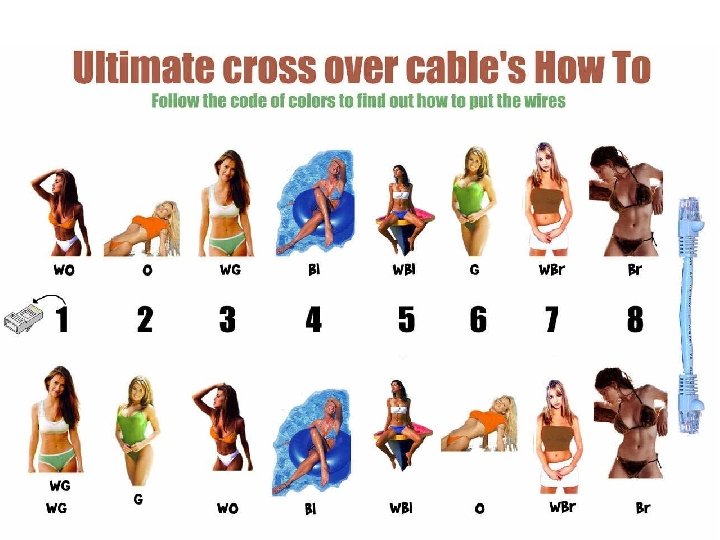

Ešte raz zapojenie univerzálneho prekríženého kablu farebne:

Tabuľka zapojenia jednotlivých pinů

PC Hub Switch Router PC X || || X Hub || X X || Switch || X X || Router X || || X X – krížený kábel (crossover) || – priamy kábel (straight-trough)

konektor pre UTP a STP - RJ 45

Aby sme kábel mohli správne zapojiť potrebujemet tiež špeciálne tzv. krimpovacie kliešte. 8$0. $. "!4"$4%", "2!=$? , 06 S 4 ". ; 2 L$24 "; . $; . "6 : 4 %"="? W*I+(, 5!2. 46% """ 0=$?

Pripojenie pracovných staníc

Použitie priamého a prekriženého káblu

Optické média • Na prenos nepoužívajú elektrický prúd, ale svetlo, sú imúnne voči externým EMI – elektromagnetickým (spôsobené najmä elektromotormi) / RFI – rádiofrekvenčným (spôsobujú ho počítače, mobilné telefóny, rádiá a iné) rušeniam. • Kvôli fyzikálnej podstate svetla sú schopné oveľa rýchlejšieho prenosu údajov. Sú to najrýchlejšie médiá súčasnosti.

• podmienky prenos optickým káblom: – jadro musí mať väčší index lomu ako materiál, ktorý ho obklopuje (cladding), – uhol dopadu je väčší ako kritický uhol pre jadro a jeho obal; • splnenie oboch podmienok = úplný vnútorný odraz; • faktory kontrolujúce uhol dopadu: – číselný otvor – rozsah uhlov dopadu pre úplný odraz; – mód – cesta prenosu optickým káblom.

• Samotný kábel sa skladá z dvoch vlákien uložených v opticky oddelených vodiacich dráhach. • Vlákna sú obalené elastickým materiálom, najčastejšie kevlarom a samozrejme externým plášťom chrániacim kábel ako celok. Samotné vlákna sú precízne vyrobené zo skla s vysokým indexom refrakcie - lomu. • Princíp spočíva v obalení týchto vlákien materiálom s nízkym indexom lomu. Tak sa vlastne svetelný lúč uväzní vo vlákne – stále sa odráža od steny ku stene. Tento proces sa volá celková vnútorná reflekcia odrazivosť. • Na vytváranie svetelných impulzov, ktoré sú neskôr vedené po kábli sa používa laserový, alebo LED (Light emitting diode – čiže svetelná dióda) zdroj svetla.

Používajú sa tzv. optická vlákna. -vnútorné -nepoužívajú kovové prvky - plášť je vyrobený z ohňuvzdorného materiálu - sú prispôsobené jednoduchej inštalácii aj pre úzke miesta -vonkajšie - mechanicky masivnejšie - musia odolávať vonkajšim podmienkam (zmena teploty, vlhkosť, slnečne žiarenie, hlodavci. . )

Sú to dielektrické vlnovody, skladajúce se z jádra plášta Jadro aj plášť sú optické prostredia s navzájom rôznymi indexmi lomu. Na rozhraní dvoch rôznych optických prostredí pozorujeme pri dopade svetelného lúča dva javy. reflexia - časť lúča sa odráža refrakcia- časť lúča prechádza do druhého prostredia a láme sa

Aby sme mohli prakticky používať optické vlákno, tak lúč nám nemôže prechádzať do okolitého prostredia, musí zostať vo vnútri jadra. To dosiahneme len tak, že jadro optického vlákna bude mať oveľa väčší index lomu ako plášť optického vlákna, a uhol dopadu svetelného lúča musí byť väčší ako je medzný uhol pre jadro a plášť optického vlákna. Ak sú splnené obidve tieto podmienky, tak nastáva jav totálna reflexia a lúč zostáva v jadre optického vlákna. Postupnými odrazmi sa svetelný lúč dostane až na koniec optického vlákna. Jedno optické vlákno môže prenášať údaje len jedným smerom. Preto na komunikáciu medzi dvoma bodmi potrebujeme optické vlákna dve. V optických kábloch nájdeme vedľa seba naukladaných niekoľko desiatok optických vlákien.

Podľa počtu ciest, ktorými môže svetelný lúč v optickom vlákne prechádzať rozlišujeme • jedno vidové (single mode) optické vlákna • mnoho vidové (multi mode) optické vlákna

Konektory pre jednovidové optické vlákna

Konektory pre mnohovidové optické vlákna

optické spojky •
