Přebíjení střeliva pro dlouhé kulové zbraně Milan Říha © 2017 – Námořní akademie České republiky s. r. o.

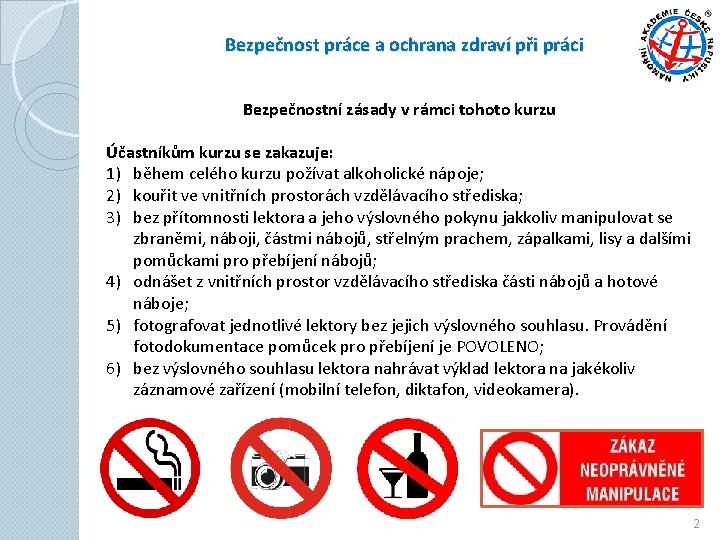

Bezpečnost práce a ochrana zdraví při práci Bezpečnostní zásady v rámci tohoto kurzu Účastníkům kurzu se zakazuje: 1) během celého kurzu požívat alkoholické nápoje; 2) kouřit ve vnitřních prostorách vzdělávacího střediska; 3) bez přítomnosti lektora a jeho výslovného pokynu jakkoliv manipulovat se zbraněmi, náboji, částmi nábojů, střelným prachem, zápalkami, lisy a dalšími pomůckami pro přebíjení nábojů; 4) odnášet z vnitřních prostor vzdělávacího střediska části nábojů a hotové náboje; 5) fotografovat jednotlivé lektory bez jejich výslovného souhlasu. Provádění fotodokumentace pomůcek pro přebíjení je POVOLENO; 6) bez výslovného souhlasu lektora nahrávat výklad lektora na jakékoliv záznamové zařízení (mobilní telefon, diktafon, videokamera). 2
Legislativa 3

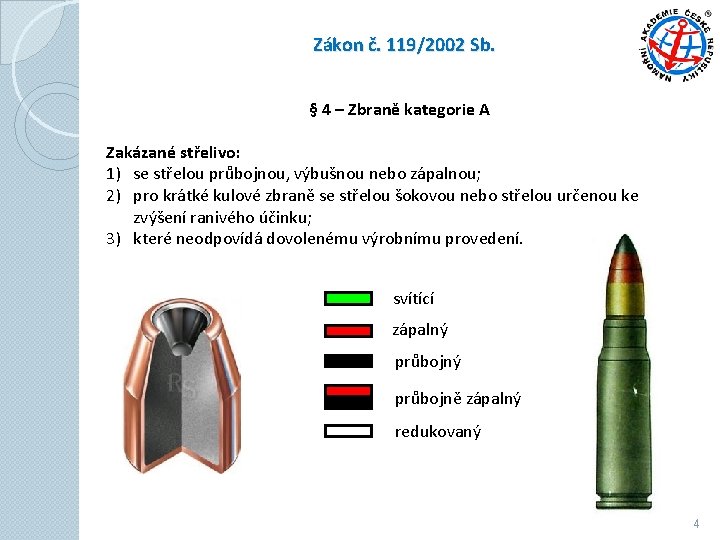

Zákon č. 119/2002 Sb. § 4 – Zbraně kategorie A Zakázané střelivo: 1) se střelou průbojnou, výbušnou nebo zápalnou; 2) pro krátké kulové zbraně se střelou šokovou nebo střelou určenou ke zvýšení ranivého účinku; 3) které neodpovídá dovolenému výrobnímu provedení. svítící zápalný průbojně zápalný redukovaný 4

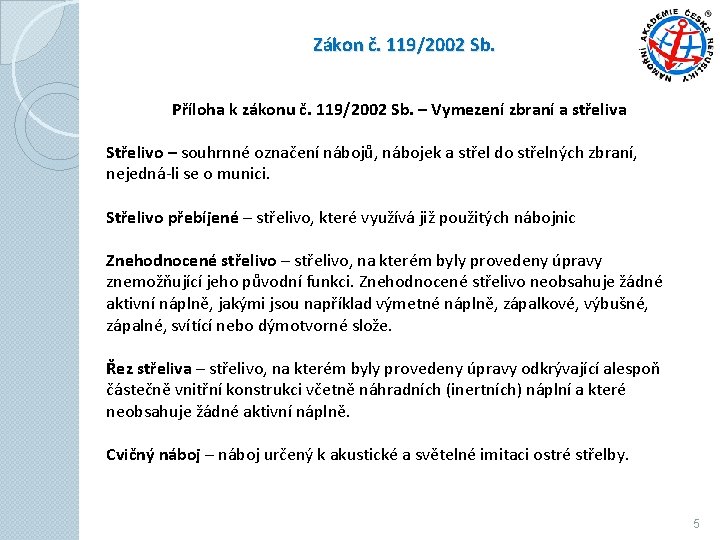

Zákon č. 119/2002 Sb. Příloha k zákonu č. 119/2002 Sb. – Vymezení zbraní a střeliva Střelivo – souhrnné označení nábojů, nábojek a střel do střelných zbraní, nejedná-li se o munici. Střelivo přebíjené – střelivo, které využívá již použitých nábojnic Znehodnocené střelivo – střelivo, na kterém byly provedeny úpravy znemožňující jeho původní funkci. Znehodnocené střelivo neobsahuje žádné aktivní náplně, jakými jsou například výmetné náplně, zápalkové, výbušné, zápalné, svítící nebo dýmotvorné slože. Řez střeliva – střelivo, na kterém byly provedeny úpravy odkrývající alespoň částečně vnitřní konstrukci včetně náhradních (inertních) náplní a které neobsahuje žádné aktivní náplně. Cvičný náboj – náboj určený k akustické a světelné imitaci ostré střelby. 5

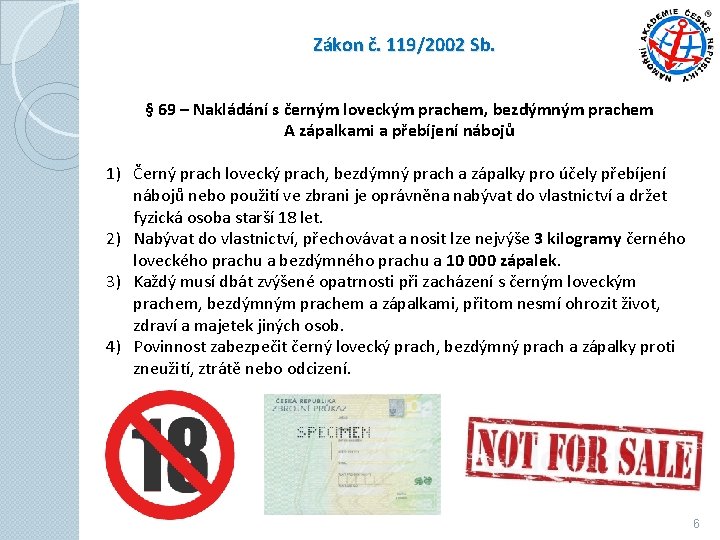

Zákon č. 119/2002 Sb. § 69 – Nakládání s černým loveckým prachem, bezdýmným prachem A zápalkami a přebíjení nábojů 1) Černý prach lovecký prach, bezdýmný prach a zápalky pro účely přebíjení nábojů nebo použití ve zbrani je oprávněna nabývat do vlastnictví a držet fyzická osoba starší 18 let. 2) Nabývat do vlastnictví, přechovávat a nosit lze nejvýše 3 kilogramy černého loveckého prachu a bezdýmného prachu a 10 000 zápalek. 3) Každý musí dbát zvýšené opatrnosti při zacházení s černým loveckým prachem, bezdýmným prachem a zápalkami, přitom nesmí ohrozit život, zdraví a majetek jiných osob. 4) Povinnost zabezpečit černý lovecký prach, bezdýmný prach a zápalky proti zneužití, ztrátě nebo odcizení. 6

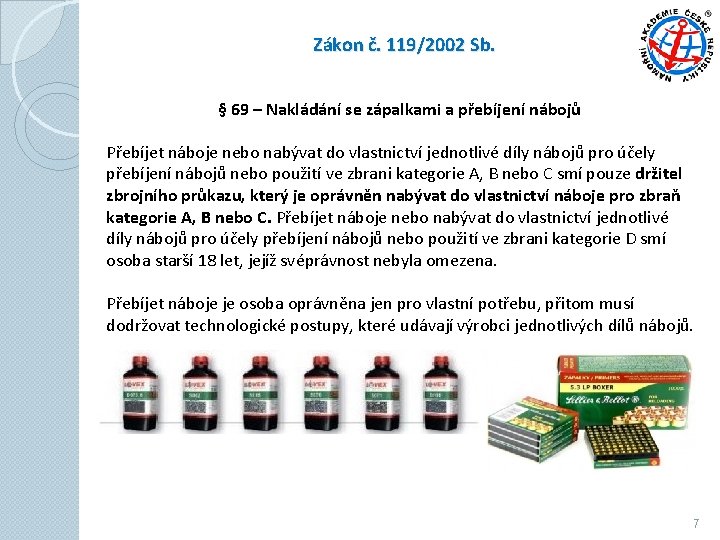

Zákon č. 119/2002 Sb. § 69 – Nakládání se zápalkami a přebíjení nábojů Přebíjet náboje nebo nabývat do vlastnictví jednotlivé díly nábojů pro účely přebíjení nábojů nebo použití ve zbrani kategorie A, B nebo C smí pouze držitel zbrojního průkazu, který je oprávněn nabývat do vlastnictví náboje pro zbraň kategorie A, B nebo C. Přebíjet náboje nebo nabývat do vlastnictví jednotlivé díly nábojů pro účely přebíjení nábojů nebo použití ve zbrani kategorie D smí osoba starší 18 let, jejíž svéprávnost nebyla omezena. Přebíjet náboje je osoba oprávněna jen pro vlastní potřebu, přitom musí dodržovat technologické postupy, které udávají výrobci jednotlivých dílů nábojů. 7

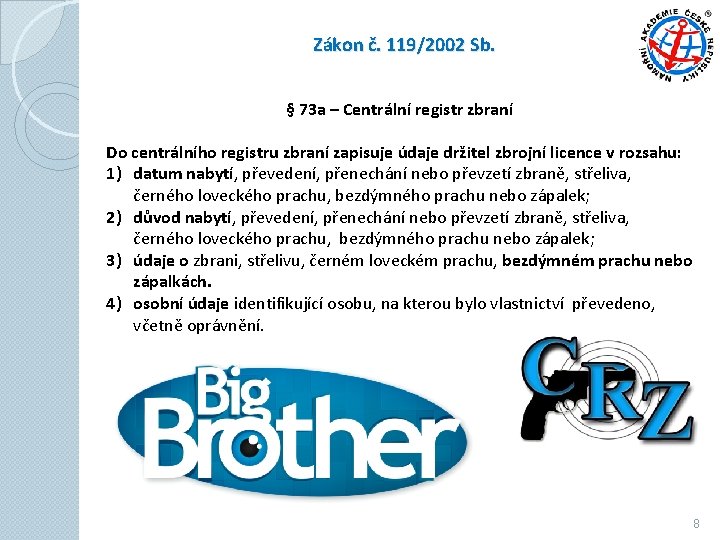

Zákon č. 119/2002 Sb. § 73 a – Centrální registr zbraní Do centrálního registru zbraní zapisuje údaje držitel zbrojní licence v rozsahu: 1) datum nabytí, převedení, přenechání nebo převzetí zbraně, střeliva, černého loveckého prachu, bezdýmného prachu nebo zápalek; 2) důvod nabytí, převedení, přenechání nebo převzetí zbraně, střeliva, černého loveckého prachu, bezdýmného prachu nebo zápalek; 3) údaje o zbrani, střelivu, černém loveckém prachu, bezdýmném prachu nebo zápalkách. 4) osobní údaje identifikující osobu, na kterou bylo vlastnictví převedeno, včetně oprávnění. 8

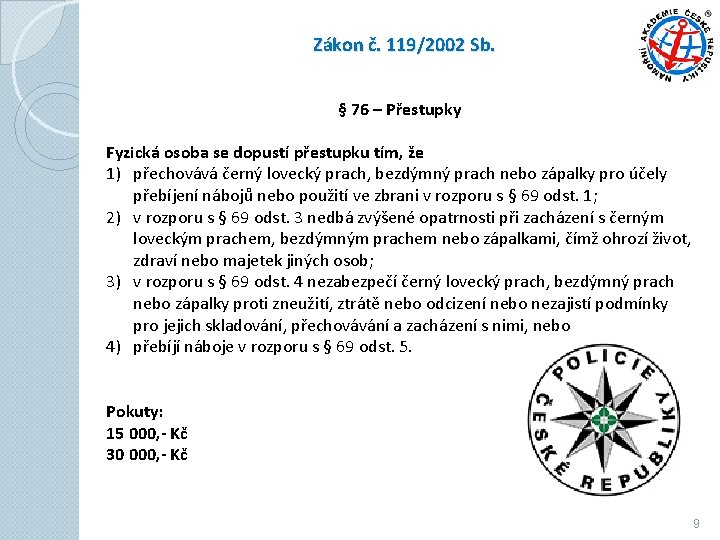

Zákon č. 119/2002 Sb. § 76 – Přestupky Fyzická osoba se dopustí přestupku tím, že 1) přechovává černý lovecký prach, bezdýmný prach nebo zápalky pro účely přebíjení nábojů nebo použití ve zbrani v rozporu s § 69 odst. 1; 2) v rozporu s § 69 odst. 3 nedbá zvýšené opatrnosti při zacházení s černým loveckým prachem, bezdýmným prachem nebo zápalkami, čímž ohrozí život, zdraví nebo majetek jiných osob; 3) v rozporu s § 69 odst. 4 nezabezpečí černý lovecký prach, bezdýmný prach nebo zápalky proti zneužití, ztrátě nebo odcizení nebo nezajistí podmínky pro jejich skladování, přechovávání a zacházení s nimi, nebo 4) přebíjí náboje v rozporu s § 69 odst. 5. Pokuty: 15 000, - Kč 30 000, - Kč 9

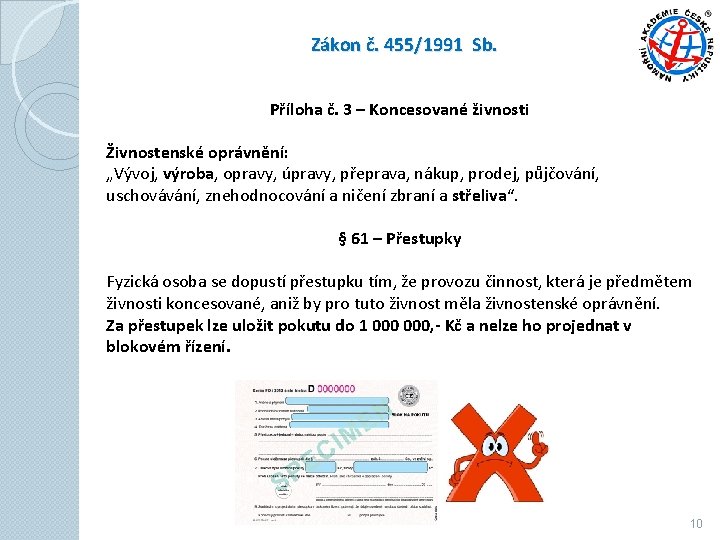

Zákon č. 455/1991 Sb. Příloha č. 3 – Koncesované živnosti Živnostenské oprávnění: „Vývoj, výroba, opravy, úpravy, přeprava, nákup, prodej, půjčování, uschovávání, znehodnocování a ničení zbraní a střeliva“. § 61 – Přestupky Fyzická osoba se dopustí přestupku tím, že provozu činnost, která je předmětem živnosti koncesované, aniž by pro tuto živnost měla živnostenské oprávnění. Za přestupek lze uložit pokutu do 1 000, - Kč a nelze ho projednat v blokovém řízení. 10

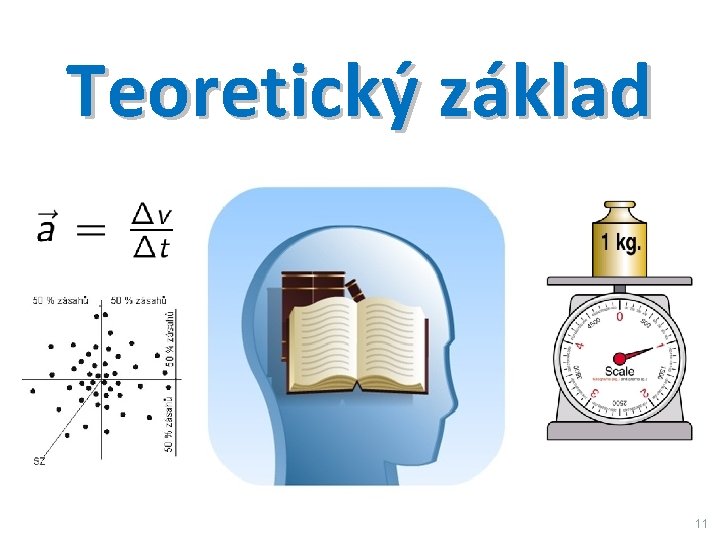

Teoretický základ 11

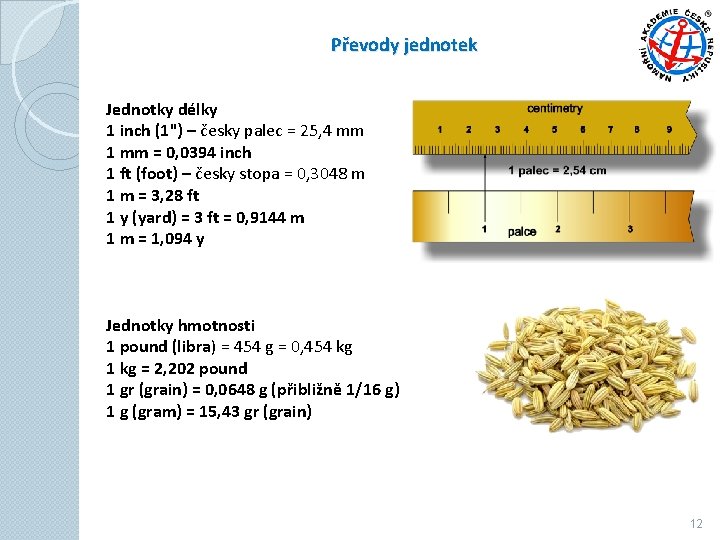

Převody jednotek Jednotky délky 1 inch (1") – česky palec = 25, 4 mm 1 mm = 0, 0394 inch 1 ft (foot) – česky stopa = 0, 3048 m 1 m = 3, 28 ft 1 y (yard) = 3 ft = 0, 9144 m 1 m = 1, 094 y Jednotky hmotnosti 1 pound (libra) = 454 g = 0, 454 kg 1 kg = 2, 202 pound 1 gr (grain) = 0, 0648 g (přibližně 1/16 g) 1 g (gram) = 15, 43 gr (grain) 12

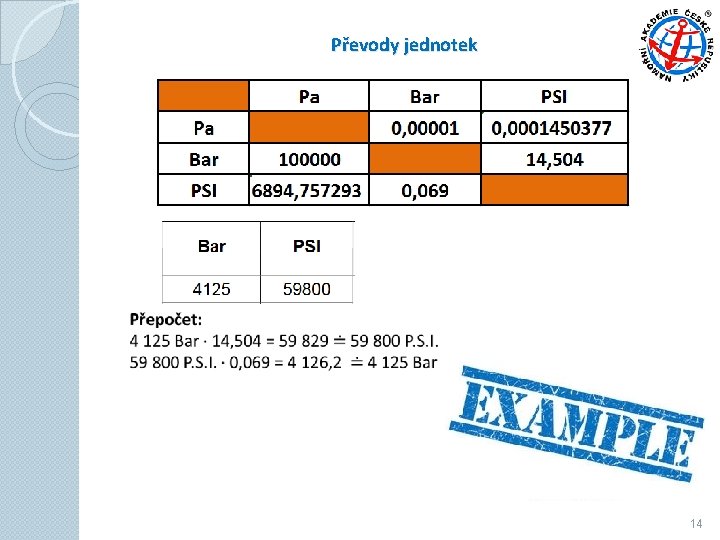

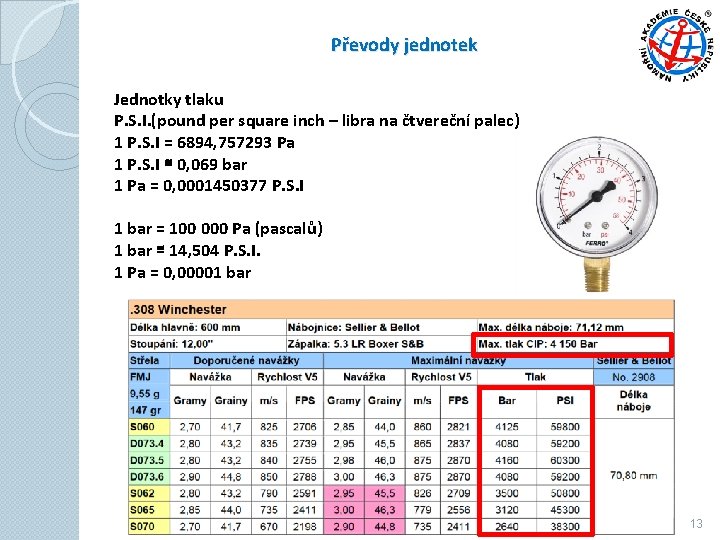

Převody jednotek Jednotky tlaku P. S. I. (pound per square inch – libra na čtvereční palec) 1 P. S. I = 6894, 757293 Pa 1 P. S. I ≅ 0, 069 bar 1 Pa = 0, 0001450377 P. S. I 1 bar = 100 000 Pa (pascalů) 1 bar ≅ 14, 504 P. S. I. 1 Pa = 0, 00001 bar 13
Převody jednotek 14

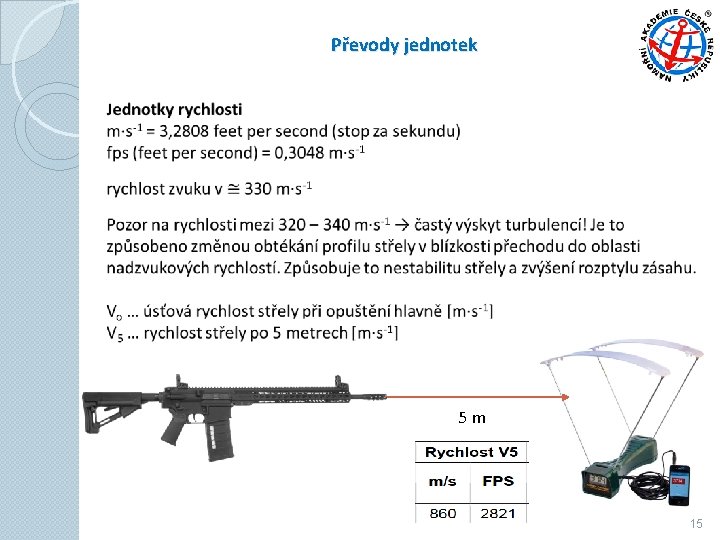

Převody jednotek 5 m 15

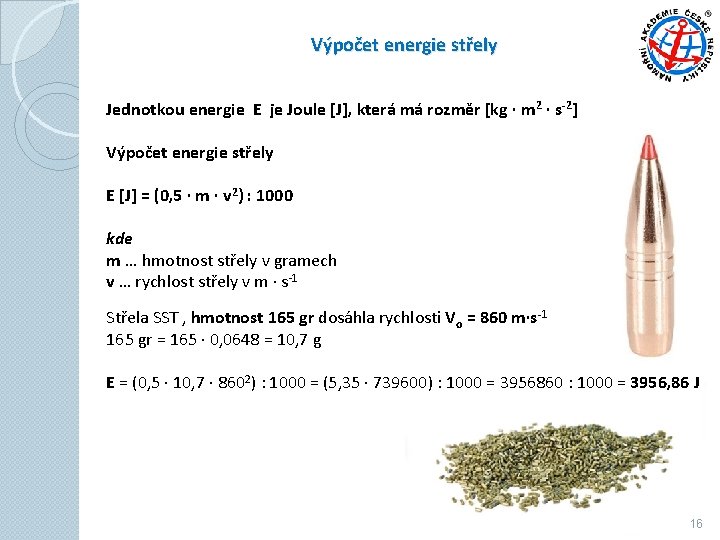

Výpočet energie střely Jednotkou energie E je Joule [J], která má rozměr [kg ∙ m 2 ∙ s-2] Výpočet energie střely E [J] = (0, 5 ∙ m ∙ v 2) : 1000 kde m … hmotnost střely v gramech v … rychlost střely v m ∙ s-1 Střela SST , hmotnost 165 gr dosáhla rychlosti Vo = 860 m∙s-1 165 gr = 165 ∙ 0, 0648 = 10, 7 g E = (0, 5 ∙ 10, 7 ∙ 8602) : 1000 = (5, 35 ∙ 739600) : 1000 = 3956860 : 1000 = 3956, 86 J 16
Rozptyl lze hodnotit pokud použijeme ke střelbě stále jednu a stejnou zbraň, náboje jedné výrobní šarže, budeme pečlivě dodržovat přesnost zamíření a rovněž podmínky každého výstřelu budou totožné. I přes dodržení těchto zásad dojde k rozptylu a to v důsledku, byť minimálních odchylek podmínek výstřelu. Mezi příčiny rozptylu patří: a) odlišné navážky prachových náplní nábojů; b) použití různých druhů/šarží střelného prachu (chemické vlastnosti); c) jiné hmotnosti střel; d) změna úhlů výstřelů; e) různé zamíření; f) změna atmosférických podmínek atd. 125 gr 155 gr 17

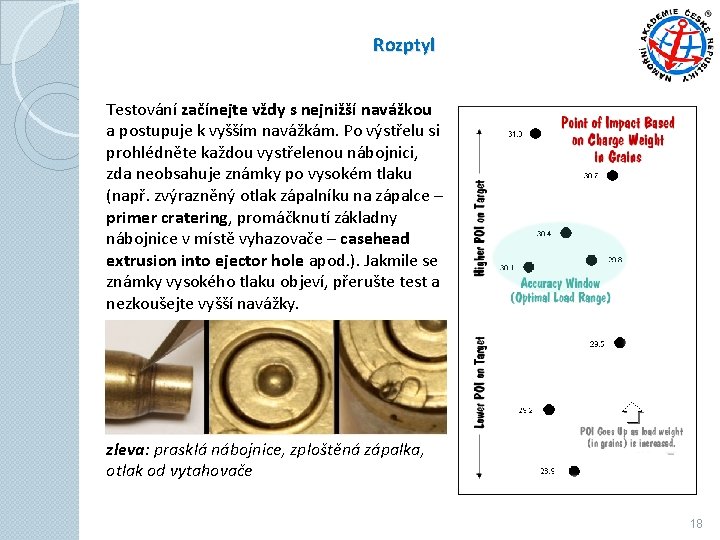

Rozptyl Testování začínejte vždy s nejnižší navážkou a postupuje k vyšším navážkám. Po výstřelu si prohlédněte každou vystřelenou nábojnici, zda neobsahuje známky po vysokém tlaku (např. zvýrazněný otlak zápalníku na zápalce – primer cratering, promáčknutí základny nábojnice v místě vyhazovače – casehead extrusion into ejector hole apod. ). Jakmile se známky vysokého tlaku objeví, přerušte test a nezkoušejte vyšší navážky. zleva: prasklá nábojnice, zploštěná zápalka, otlak od vytahovače 18

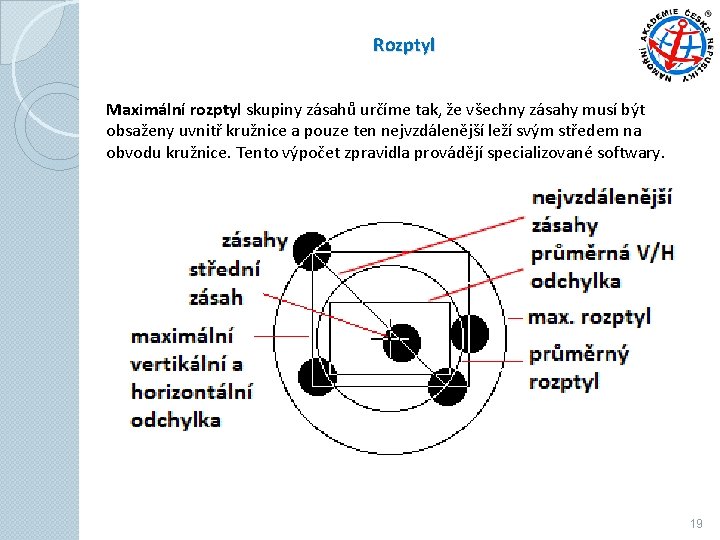

Rozptyl Maximální rozptyl skupiny zásahů určíme tak, že všechny zásahy musí být obsaženy uvnitř kružnice a pouze ten nejvzdálenější leží svým středem na obvodu kružnice. Tento výpočet zpravidla provádějí specializované softwary. 19

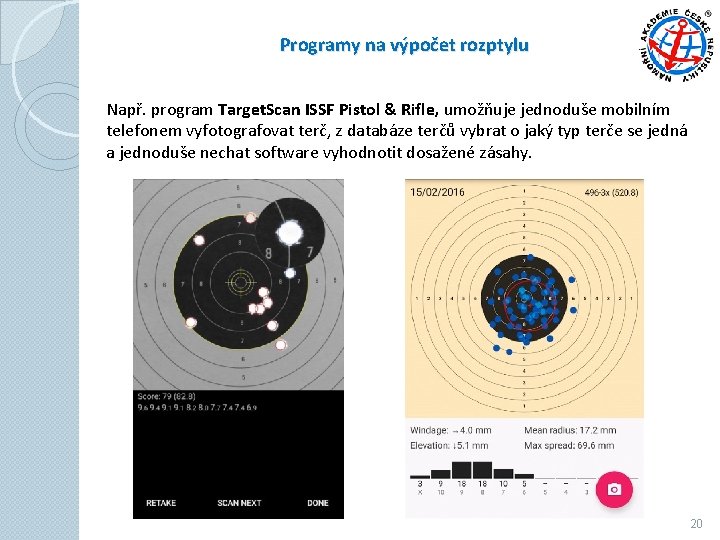

Programy na výpočet rozptylu Např. program Target. Scan ISSF Pistol & Rifle, umožňuje jednoduše mobilním telefonem vyfotografovat terč, z databáze terčů vybrat o jaký typ terče se jedná a jednoduše nechat software vyhodnotit dosažené zásahy. 20

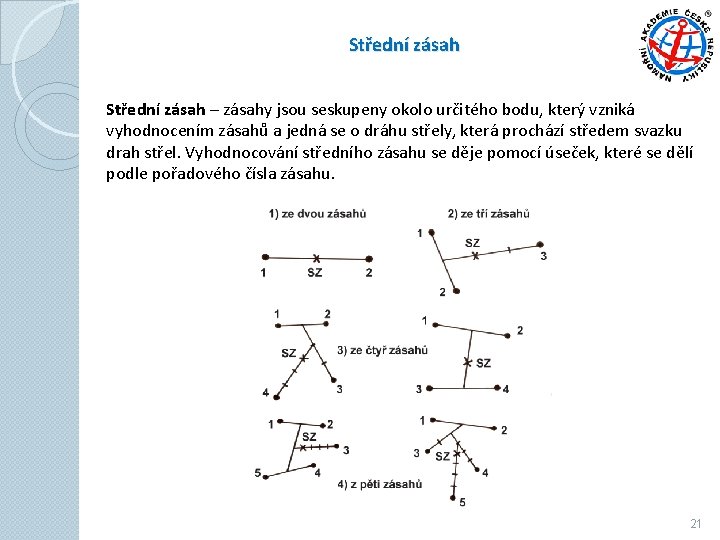

Střední zásah – zásahy jsou seskupeny okolo určitého bodu, který vzniká vyhodnocením zásahů a jedná se o dráhu střely, která prochází středem svazku drah střel. Vyhodnocování středního zásahu se děje pomocí úseček, které se dělí podle pořadového čísla zásahu. 21

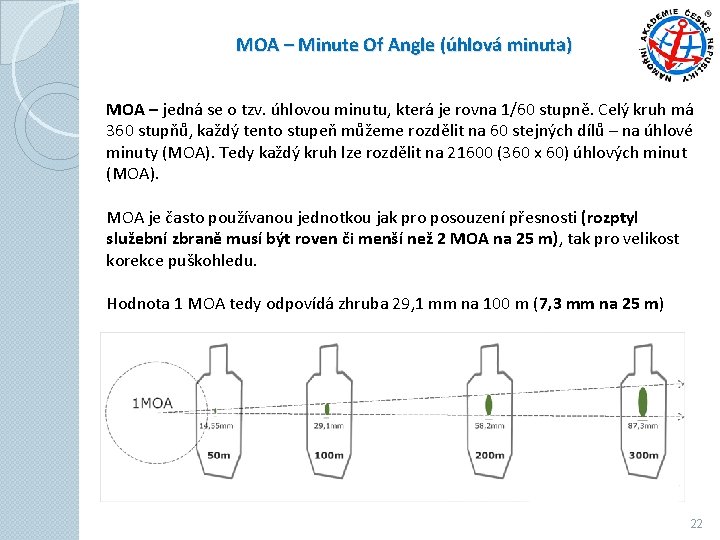

MOA – Minute Of Angle (úhlová minuta) MOA – jedná se o tzv. úhlovou minutu, která je rovna 1/60 stupně. Celý kruh má 360 stupňů, každý tento stupeň můžeme rozdělit na 60 stejných dílů – na úhlové minuty (MOA). Tedy každý kruh lze rozdělit na 21600 (360 x 60) úhlových minut (MOA). MOA je často používanou jednotkou jak pro posouzení přesnosti (rozptyl služební zbraně musí být roven či menší než 2 MOA na 25 m), tak pro velikost korekce puškohledu. Hodnota 1 MOA tedy odpovídá zhruba 29, 1 mm na 100 m (7, 3 mm na 25 m) 22

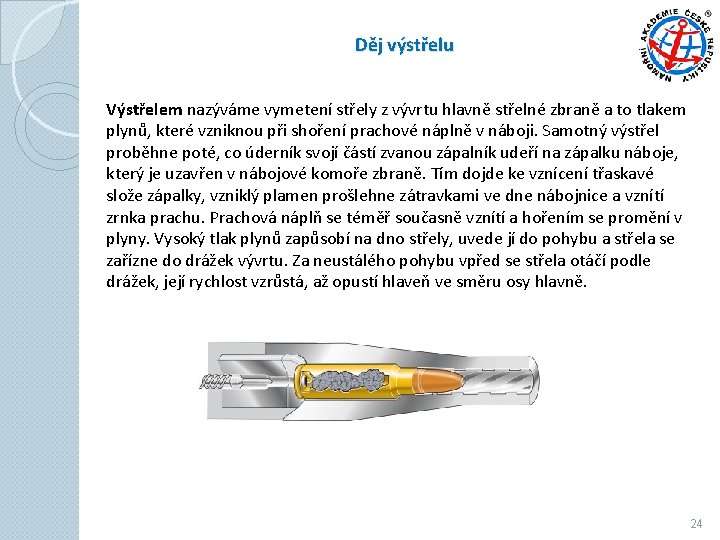

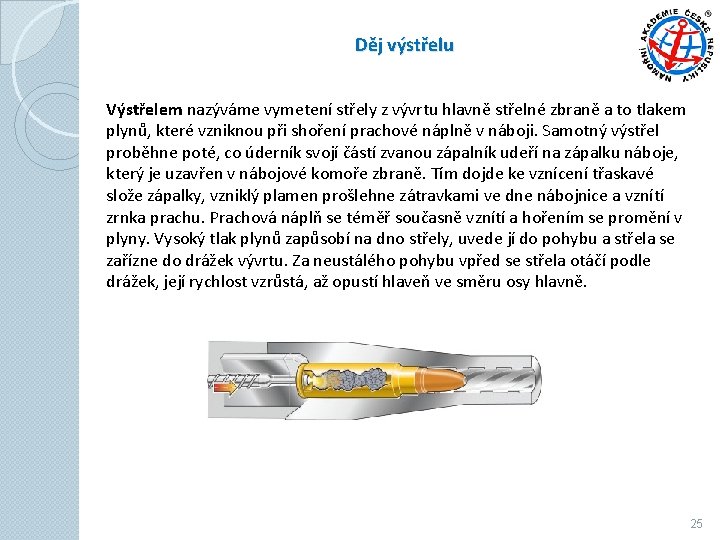

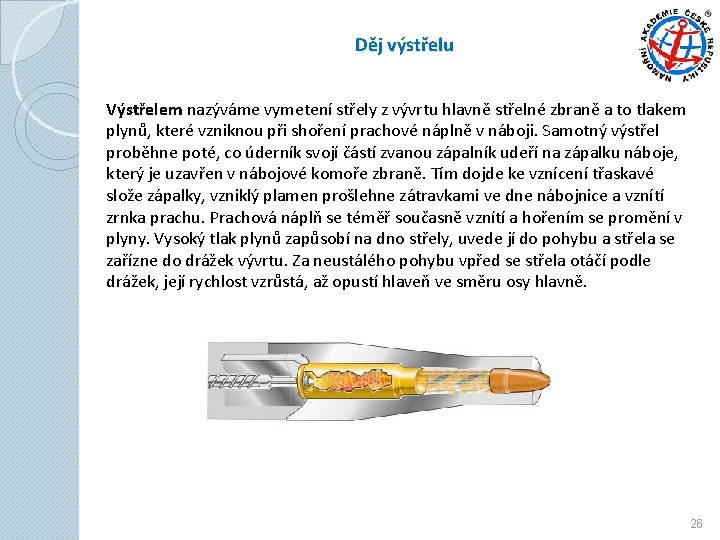

Děj výstřelu Výstřelem nazýváme vymetení střely z vývrtu hlavně střelné zbraně a to tlakem plynů, které vzniknou při shoření prachové náplně v náboji. Samotný výstřel proběhne poté, co úderník svojí částí zvanou zápalník udeří na zápalku náboje, který je uzavřen v nábojové komoře zbraně. Tím dojde ke vznícení třaskavé slože zápalky, vzniklý plamen prošlehne zátravkami ve dne nábojnice a vznítí zrnka prachu. Prachová náplň se téměř současně vznítí a hořením se promění v plyny. Vysoký tlak plynů zapůsobí na dno střely, uvede jí do pohybu a střela se zařízne do drážek vývrtu. Za neustálého pohybu vpřed se střela otáčí podle drážek, její rychlost vzrůstá, až opustí hlaveň ve směru osy hlavně. 24
Děj výstřelu Výstřelem nazýváme vymetení střely z vývrtu hlavně střelné zbraně a to tlakem plynů, které vzniknou při shoření prachové náplně v náboji. Samotný výstřel proběhne poté, co úderník svojí částí zvanou zápalník udeří na zápalku náboje, který je uzavřen v nábojové komoře zbraně. Tím dojde ke vznícení třaskavé slože zápalky, vzniklý plamen prošlehne zátravkami ve dne nábojnice a vznítí zrnka prachu. Prachová náplň se téměř současně vznítí a hořením se promění v plyny. Vysoký tlak plynů zapůsobí na dno střely, uvede jí do pohybu a střela se zařízne do drážek vývrtu. Za neustálého pohybu vpřed se střela otáčí podle drážek, její rychlost vzrůstá, až opustí hlaveň ve směru osy hlavně. 25
Děj výstřelu Výstřelem nazýváme vymetení střely z vývrtu hlavně střelné zbraně a to tlakem plynů, které vzniknou při shoření prachové náplně v náboji. Samotný výstřel proběhne poté, co úderník svojí částí zvanou zápalník udeří na zápalku náboje, který je uzavřen v nábojové komoře zbraně. Tím dojde ke vznícení třaskavé slože zápalky, vzniklý plamen prošlehne zátravkami ve dne nábojnice a vznítí zrnka prachu. Prachová náplň se téměř současně vznítí a hořením se promění v plyny. Vysoký tlak plynů zapůsobí na dno střely, uvede jí do pohybu a střela se zařízne do drážek vývrtu. Za neustálého pohybu vpřed se střela otáčí podle drážek, její rychlost vzrůstá, až opustí hlaveň ve směru osy hlavně. 26

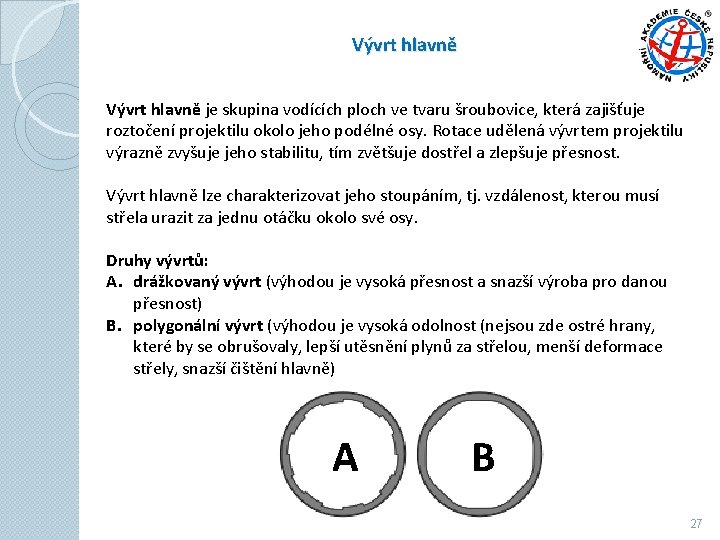

Vývrt hlavně je skupina vodících ploch ve tvaru šroubovice, která zajišťuje roztočení projektilu okolo jeho podélné osy. Rotace udělená vývrtem projektilu výrazně zvyšuje jeho stabilitu, tím zvětšuje dostřel a zlepšuje přesnost. Vývrt hlavně lze charakterizovat jeho stoupáním, tj. vzdálenost, kterou musí střela urazit za jednu otáčku okolo své osy. Druhy vývrtů: A. drážkovaný vývrt (výhodou je vysoká přesnost a snazší výroba pro danou přesnost) B. polygonální vývrt (výhodou je vysoká odolnost (nejsou zde ostré hrany, které by se obrušovaly, lepší utěsnění plynů za střelou, menší deformace střely, snazší čištění hlavně) A B 27

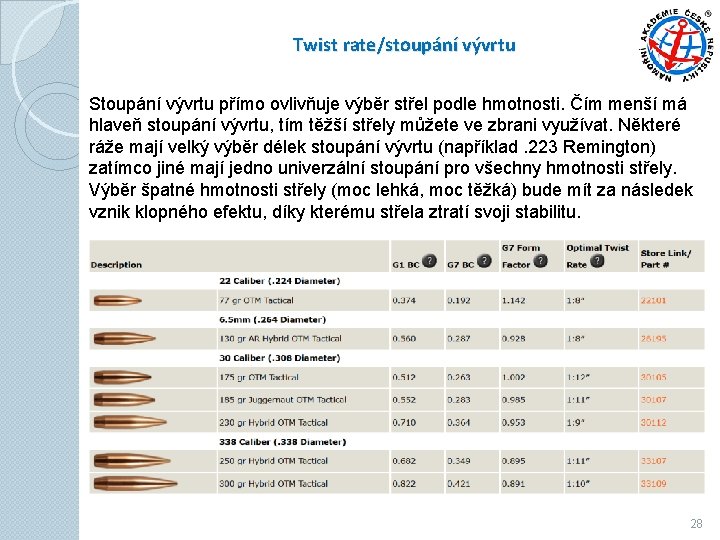

Twist rate/stoupání vývrtu Stoupání vývrtu přímo ovlivňuje výběr střel podle hmotnosti. Čím menší má hlaveň stoupání vývrtu, tím těžší střely můžete ve zbrani využívat. Některé ráže mají velký výběr délek stoupání vývrtu (například. 223 Remington) zatímco jiné mají jedno univerzální stoupání pro všechny hmotnosti střely. Výběr špatné hmotnosti střely (moc lehká, moc těžká) bude mít za následek vznik klopného efektu, díky kterému střela ztratí svoji stabilitu. 28

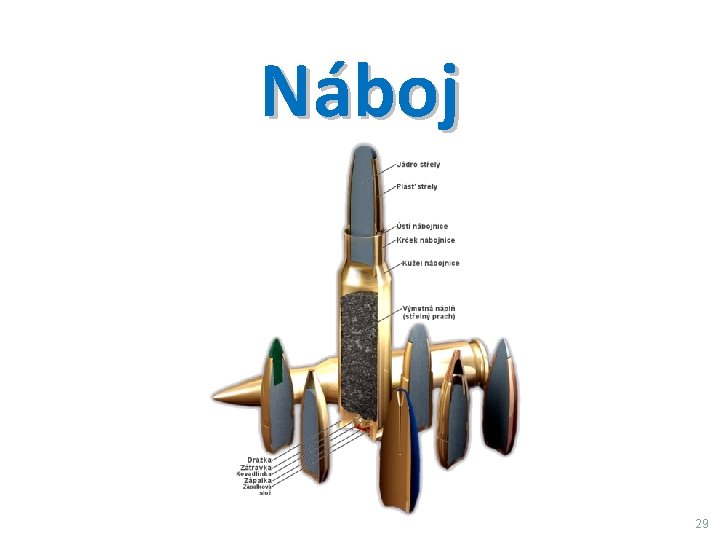

Náboj 29

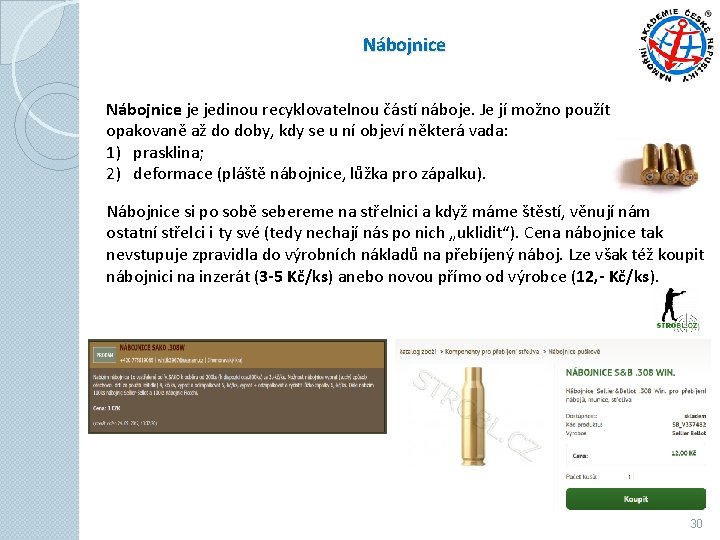

Nábojnice je jedinou recyklovatelnou částí náboje. Je jí možno použít opakovaně až do doby, kdy se u ní objeví některá vada: 1) prasklina; 2) deformace (pláště nábojnice, lůžka pro zápalku). Nábojnice si po sobě sebereme na střelnici a když máme štěstí, věnují nám ostatní střelci i ty své (tedy nechají nás po nich „uklidit“). Cena nábojnice tak nevstupuje zpravidla do výrobních nákladů na přebíjený náboj. Lze však též koupit nábojnici na inzerát (3 -5 Kč/ks) anebo novou přímo od výrobce (12, - Kč/ks). 30

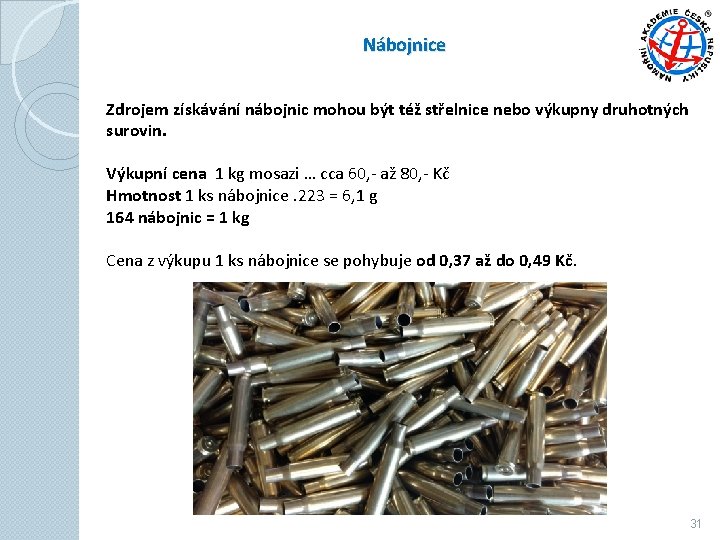

Nábojnice Zdrojem získávání nábojnic mohou být též střelnice nebo výkupny druhotných surovin. Výkupní cena 1 kg mosazi … cca 60, - až 80, - Kč Hmotnost 1 ks nábojnice. 223 = 6, 1 g 164 nábojnic = 1 kg Cena z výkupu 1 ks nábojnice se pohybuje od 0, 37 až do 0, 49 Kč. 31

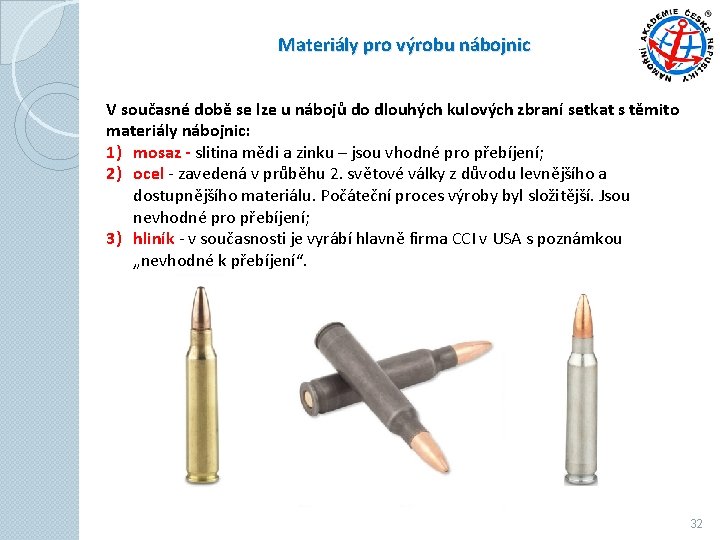

Materiály pro výrobu nábojnic V současné době se lze u nábojů do dlouhých kulových zbraní setkat s těmito materiály nábojnic: 1) mosaz - slitina mědi a zinku – jsou vhodné pro přebíjení; 2) ocel - zavedená v průběhu 2. světové války z důvodu levnějšího a dostupnějšího materiálu. Počáteční proces výroby byl složitější. Jsou nevhodné pro přebíjení; 3) hliník - v současnosti je vyrábí hlavně firma CCI v USA s poznámkou „nevhodné k přebíjení“. 32

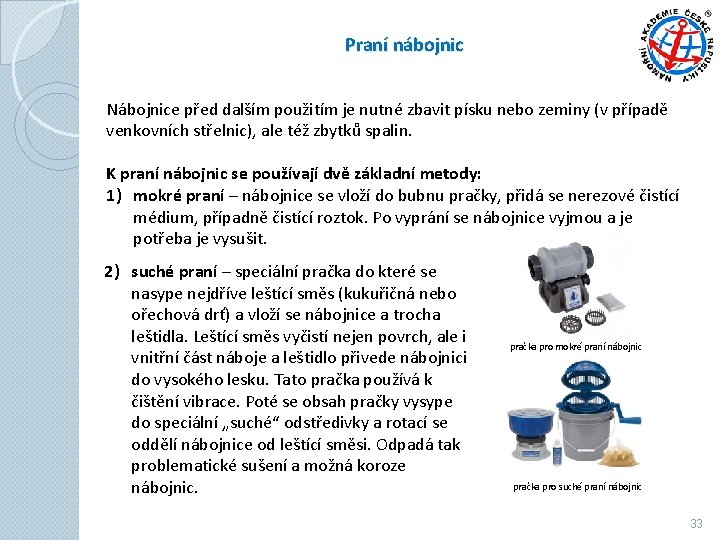

Praní nábojnic Nábojnice před dalším použitím je nutné zbavit písku nebo zeminy (v případě venkovních střelnic), ale též zbytků spalin. K praní nábojnic se používají dvě základní metody: 1) mokré praní – nábojnice se vloží do bubnu pračky, přidá se nerezové čistící médium, případně čistící roztok. Po vyprání se nábojnice vyjmou a je potřeba je vysušit. 2) suché praní – speciální pračka do které se nasype nejdříve leštící směs (kukuřičná nebo ořechová drť) a vloží se nábojnice a trocha leštidla. Leštící směs vyčistí nejen povrch, ale i vnitřní část náboje a leštidlo přivede nábojnici do vysokého lesku. Tato pračka používá k čištění vibrace. Poté se obsah pračky vysype do speciální „suché“ odstředivky a rotací se oddělí nábojnice od leštící směsi. Odpadá tak problematické sušení a možná koroze nábojnic. pračka pro mokré praní nábojnic pračka pro suché praní nábojnic 33

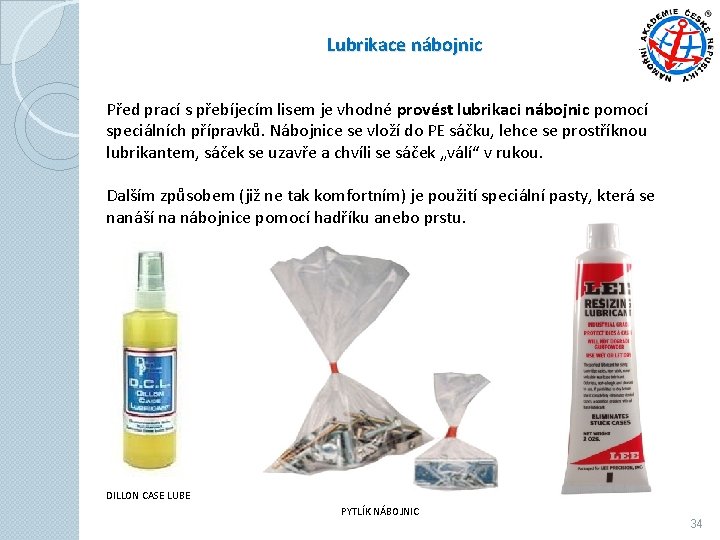

Lubrikace nábojnic Před prací s přebíjecím lisem je vhodné provést lubrikaci nábojnic pomocí speciálních přípravků. Nábojnice se vloží do PE sáčku, lehce se prostříknou lubrikantem, sáček se uzavře a chvíli se sáček „válí“ v rukou. Dalším způsobem (již ne tak komfortním) je použití speciální pasty, která se nanáší na nábojnice pomocí hadříku anebo prstu. DILLON CASE LUBE PYTLÍK NÁBOJNIC 34

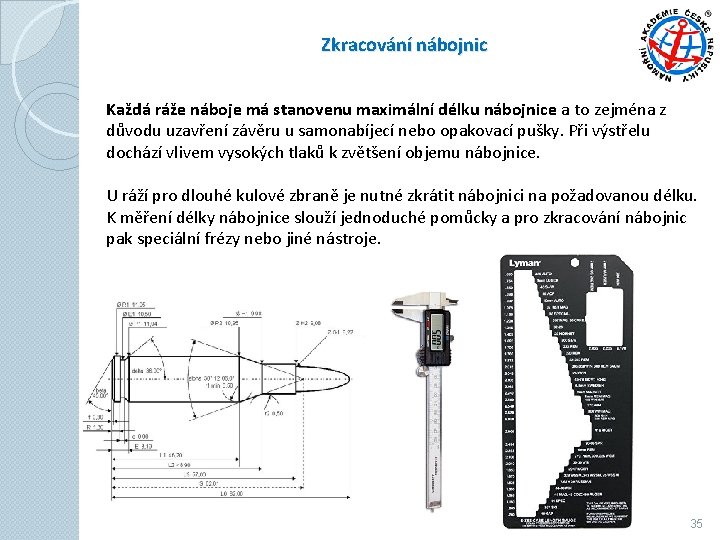

Zkracování nábojnic Každá ráže náboje má stanovenu maximální délku nábojnice a to zejména z důvodu uzavření závěru u samonabíjecí nebo opakovací pušky. Při výstřelu dochází vlivem vysokých tlaků k zvětšení objemu nábojnice. U ráží pro dlouhé kulové zbraně je nutné zkrátit nábojnici na požadovanou délku. K měření délky nábojnice slouží jednoduché pomůcky a pro zkracování nábojnic pak speciální frézy nebo jiné nástroje. 35

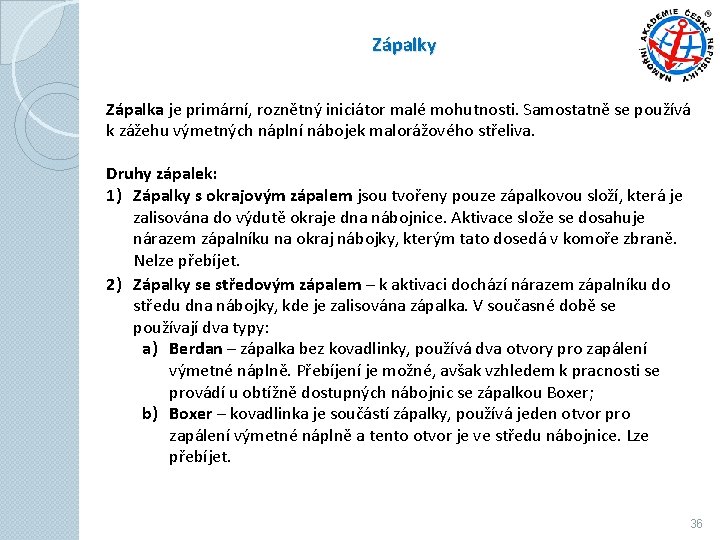

Zápalky Zápalka je primární, roznětný iniciátor malé mohutnosti. Samostatně se používá k zážehu výmetných náplní nábojek malorážového střeliva. Druhy zápalek: 1) Zápalky s okrajovým zápalem jsou tvořeny pouze zápalkovou složí, která je zalisována do výdutě okraje dna nábojnice. Aktivace slože se dosahuje nárazem zápalníku na okraj nábojky, kterým tato dosedá v komoře zbraně. Nelze přebíjet. 2) Zápalky se středovým zápalem – k aktivaci dochází nárazem zápalníku do středu dna nábojky, kde je zalisována zápalka. V současné době se používají dva typy: a) Berdan – zápalka bez kovadlinky, používá dva otvory pro zapálení výmetné náplně. Přebíjení je možné, avšak vzhledem k pracnosti se provádí u obtížně dostupných nábojnic se zápalkou Boxer; b) Boxer – kovadlinka je součástí zápalky, používá jeden otvor pro zapálení výmetné náplně a tento otvor je ve středu nábojnice. Lze přebíjet. 36

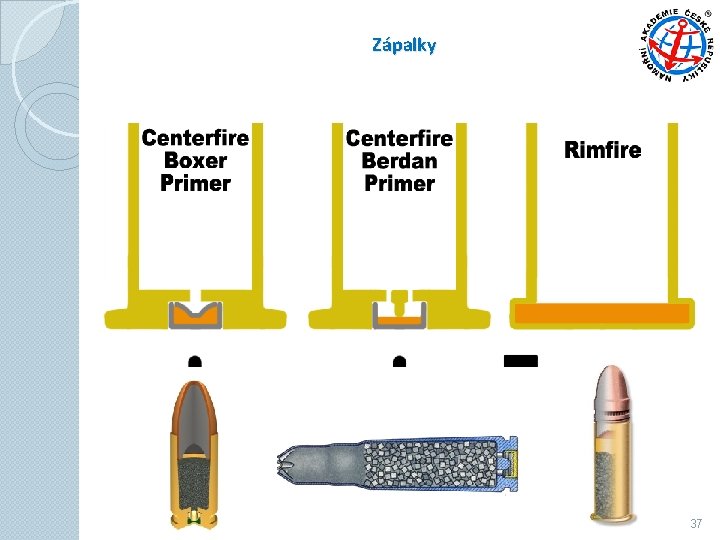

Zápalky 37

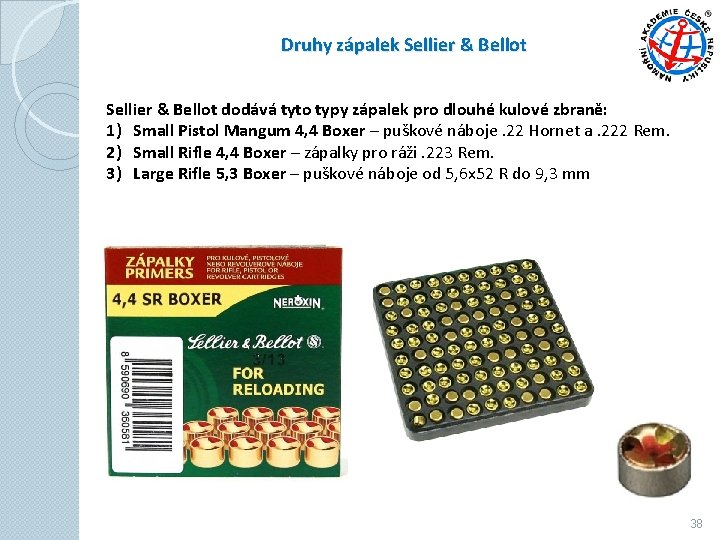

Druhy zápalek Sellier & Bellot dodává tyto typy zápalek pro dlouhé kulové zbraně: 1) Small Pistol Mangum 4, 4 Boxer – puškové náboje. 22 Hornet a. 222 Rem. 2) Small Rifle 4, 4 Boxer – zápalky pro ráži. 223 Rem. 3) Large Rifle 5, 3 Boxer – puškové náboje od 5, 6 x 52 R do 9, 3 mm 38

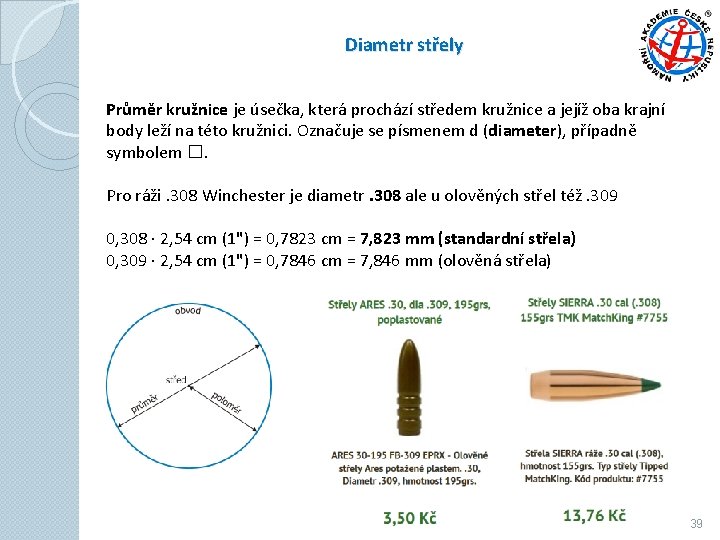

Diametr střely Průměr kružnice je úsečka, která prochází středem kružnice a jejíž oba krajní body leží na této kružnici. Označuje se písmenem d (diameter), případně symbolem �. Pro ráži. 308 Winchester je diametr. 308 ale u olověných střel též. 309 0, 308 ∙ 2, 54 cm (1") = 0, 7823 cm = 7, 823 mm (standardní střela) 0, 309 ∙ 2, 54 cm (1") = 0, 7846 cm = 7, 846 mm (olověná střela) 39

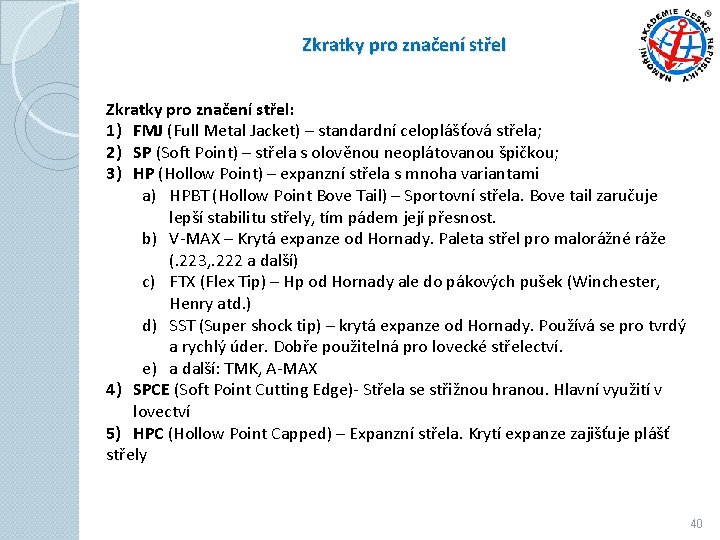

Zkratky pro značení střel: 1) FMJ (Full Metal Jacket) – standardní celoplášťová střela; 2) SP (Soft Point) – střela s olověnou neoplátovanou špičkou; 3) HP (Hollow Point) – expanzní střela s mnoha variantami a) HPBT (Hollow Point Bove Tail) – Sportovní střela. Bove tail zaručuje lepší stabilitu střely, tím pádem její přesnost. b) V-MAX – Krytá expanze od Hornady. Paleta střel pro malorážné ráže (. 223, . 222 a další) c) FTX (Flex Tip) – Hp od Hornady ale do pákových pušek (Winchester, Henry atd. ) d) SST (Super shock tip) – krytá expanze od Hornady. Používá se pro tvrdý a rychlý úder. Dobře použitelná pro lovecké střelectví. e) a další: TMK, A-MAX 4) SPCE (Soft Point Cutting Edge)- Střela se střižnou hranou. Hlavní využití v lovectví 5) HPC (Hollow Point Capped) – Expanzní střela. Krytí expanze zajišťuje plášť střely 40

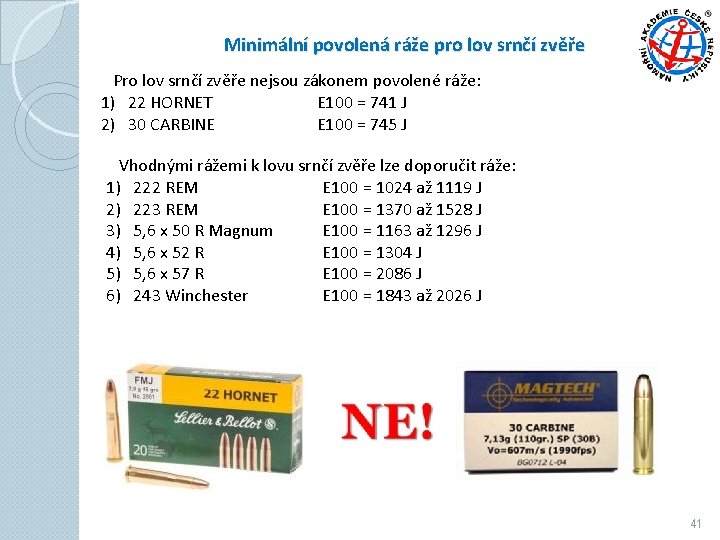

Minimální povolená ráže pro lov srnčí zvěře Pro lov srnčí zvěře nejsou zákonem povolené ráže: 1) 22 HORNET E 100 = 741 J 2) 30 CARBINE E 100 = 745 J Vhodnými rážemi k lovu srnčí zvěře lze doporučit ráže: 1) 222 REM E 100 = 1024 až 1119 J 2) 223 REM E 100 = 1370 až 1528 J 3) 5, 6 x 50 R Magnum E 100 = 1163 až 1296 J 4) 5, 6 x 52 R E 100 = 1304 J 5) 5, 6 x 57 R E 100 = 2086 J 6) 243 Winchester E 100 = 1843 až 2026 J 41

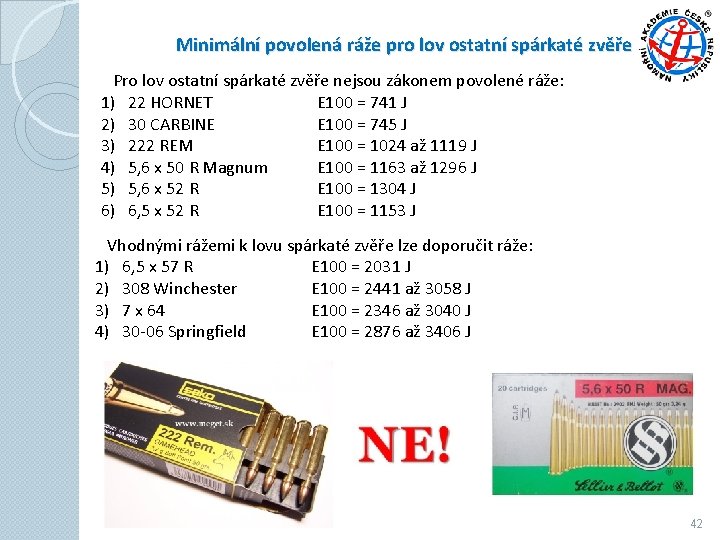

Minimální povolená ráže pro lov ostatní spárkaté zvěře Pro lov ostatní spárkaté zvěře nejsou zákonem povolené ráže: 1) 22 HORNET E 100 = 741 J 2) 30 CARBINE E 100 = 745 J 3) 222 REM E 100 = 1024 až 1119 J 4) 5, 6 x 50 R Magnum E 100 = 1163 až 1296 J 5) 5, 6 x 52 R E 100 = 1304 J 6) 6, 5 x 52 R E 100 = 1153 J Vhodnými rážemi k lovu spárkaté zvěře lze doporučit ráže: 1) 6, 5 x 57 R E 100 = 2031 J 2) 308 Winchester E 100 = 2441 až 3058 J 3) 7 x 64 E 100 = 2346 až 3040 J 4) 30 -06 Springfield E 100 = 2876 až 3406 J 42

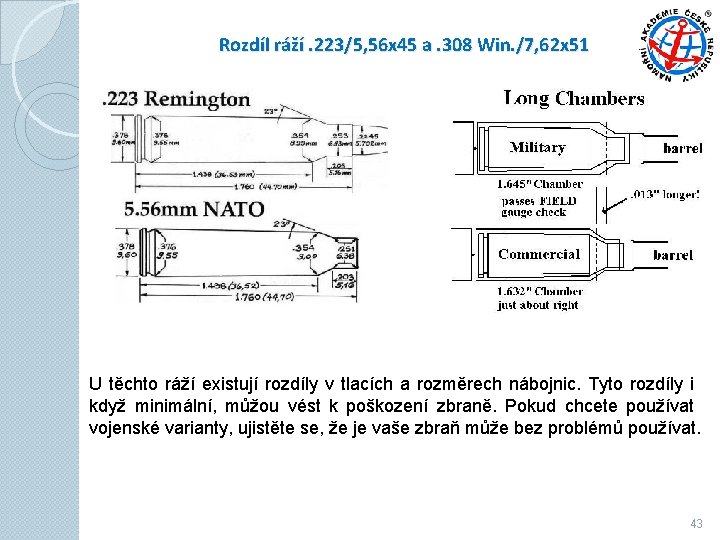

Rozdíl ráží. 223/5, 56 x 45 a. 308 Win. /7, 62 x 51 U těchto ráží existují rozdíly v tlacích a rozměrech nábojnic. Tyto rozdíly i když minimální, můžou vést k poškození zbraně. Pokud chcete používat vojenské varianty, ujistěte se, že je vaše zbraň může bez problémů používat. 43

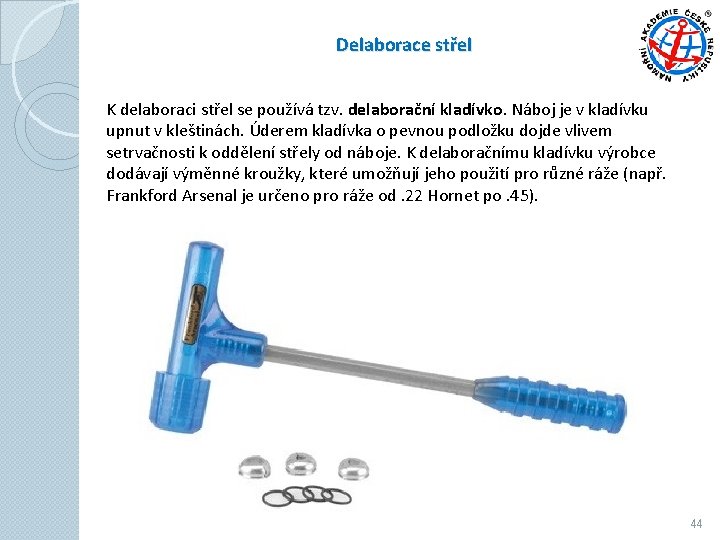

Delaborace střel K delaboraci střel se používá tzv. delaborační kladívko. Náboj je v kladívku upnut v kleštinách. Úderem kladívka o pevnou podložku dojde vlivem setrvačnosti k oddělení střely od náboje. K delaboračnímu kladívku výrobce dodávají výměnné kroužky, které umožňují jeho použití pro různé ráže (např. Frankford Arsenal je určeno pro ráže od. 22 Hornet po. 45). 44

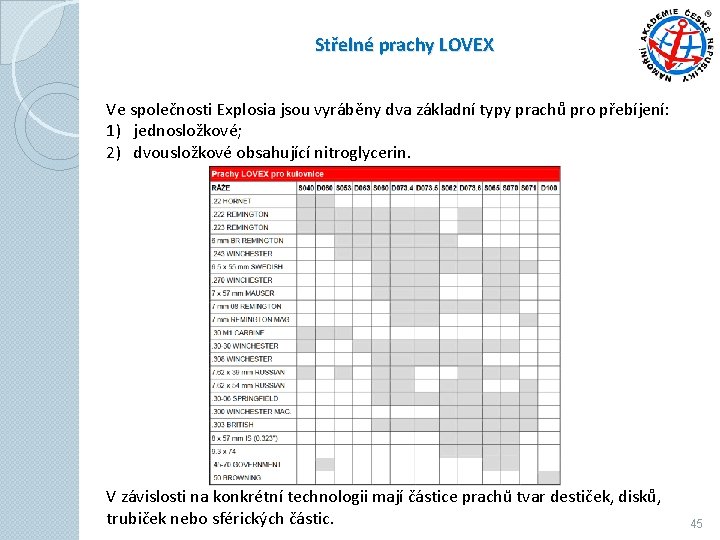

Střelné prachy LOVEX Ve společnosti Explosia jsou vyráběny dva základní typy prachů pro přebíjení: 1) jednosložkové; 2) dvousložkové obsahující nitroglycerin. V závislosti na konkrétní technologii mají částice prachů tvar destiček, disků, trubiček nebo sférických částic. 45

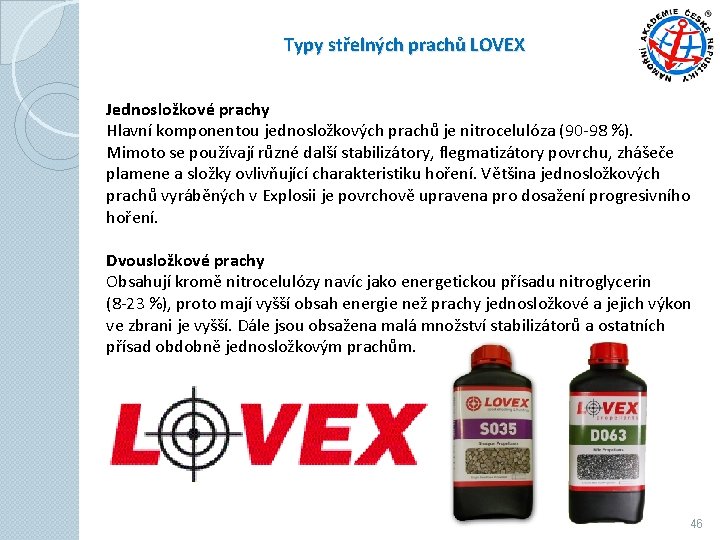

Typy střelných prachů LOVEX Jednosložkové prachy Hlavní komponentou jednosložkových prachů je nitrocelulóza (90 -98 %). Mimoto se používají různé další stabilizátory, flegmatizátory povrchu, zhášeče plamene a složky ovlivňující charakteristiku hoření. Většina jednosložkových prachů vyráběných v Explosii je povrchově upravena pro dosažení progresivního hoření. Dvousložkové prachy Obsahují kromě nitrocelulózy navíc jako energetickou přísadu nitroglycerin (8 -23 %), proto mají vyšší obsah energie než prachy jednosložkové a jejich výkon ve zbrani je vyšší. Dále jsou obsažena malá množství stabilizátorů a ostatních přísad obdobně jednosložkovým prachům. 46

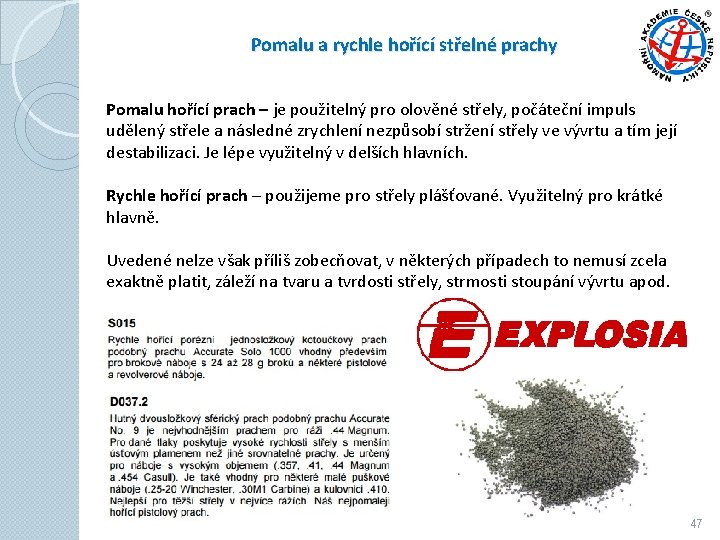

Pomalu a rychle hořící střelné prachy Pomalu hořící prach – je použitelný pro olověné střely, počáteční impuls udělený střele a následné zrychlení nezpůsobí stržení střely ve vývrtu a tím její destabilizaci. Je lépe využitelný v delších hlavních. Rychle hořící prach – použijeme pro střely plášťované. Využitelný pro krátké hlavně. Uvedené nelze však příliš zobecňovat, v některých případech to nemusí zcela exaktně platit, záleží na tvaru a tvrdosti střely, strmosti stoupání vývrtu apod. 47

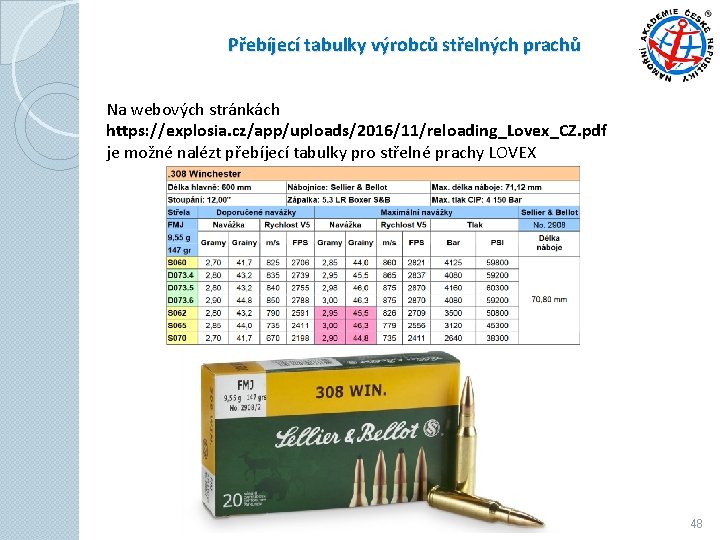

Přebíjecí tabulky výrobců střelných prachů Na webových stránkách https: //explosia. cz/app/uploads/2016/11/reloading_Lovex_CZ. pdf je možné nalézt přebíjecí tabulky pro střelné prachy LOVEX 48
Skladování střelného prachu Podmínky pro bezpečné skladování látek a směsí včetně neslučitelných látek a směsí skladovat dle vyhlášky Českého báňského úřadu č. 99/1995 Sb. , o skladování výbušnin. Uchovávat na suchém místě pouze v původním obalu při teplotě nepřesahující 35 °C a mimo dosah zdrojů zapálení. Chemická stabilita bezdýmných střelných prachů je ovlivněna následujícími faktory: teplota, vlhkost, oxidy dusíku, kyselé látky, vlastní rozkladné produkty, slunečné světlo. Rozklad může vést až k samovznícení. Pro zvýšení chemické stability se přidávají stabilizátory (regulují chemickou degradaci a samy se spotřebovávají např. difenylamin, centralit…). Příznakem pokročilého rozkladu prachu je výskyt skvrn, puchýřů a trhlin na zrnech, prach se slepuje a mění tvar, křehne a rozpadá se. Konečné stádium rozkladu prachu se projevuje uvolňováním hnědých dýmů, oxidů dusíku. 49

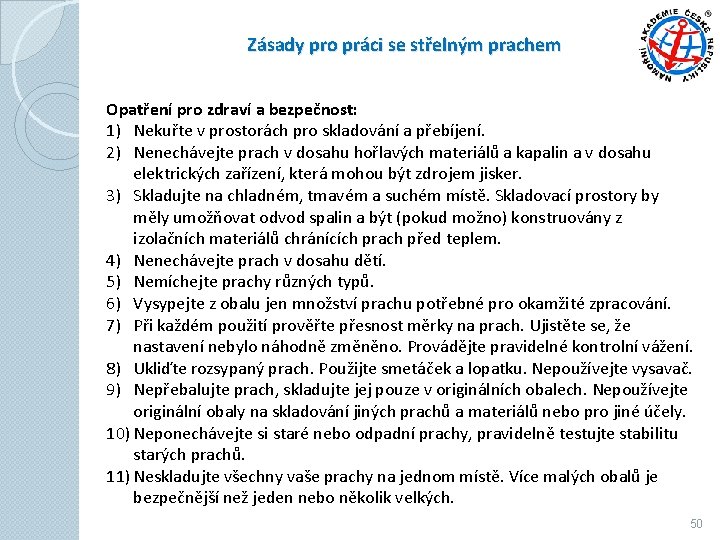

Zásady pro práci se střelným prachem Opatření pro zdraví a bezpečnost: 1) Nekuřte v prostorách pro skladování a přebíjení. 2) Nenechávejte prach v dosahu hořlavých materiálů a kapalin a v dosahu elektrických zařízení, která mohou být zdrojem jisker. 3) Skladujte na chladném, tmavém a suchém místě. Skladovací prostory by měly umožňovat odvod spalin a být (pokud možno) konstruovány z izolačních materiálů chránících prach před teplem. 4) Nenechávejte prach v dosahu dětí. 5) Nemíchejte prachy různých typů. 6) Vysypejte z obalu jen množství prachu potřebné pro okamžité zpracování. 7) Při každém použití prověřte přesnost měrky na prach. Ujistěte se, že nastavení nebylo náhodně změněno. Provádějte pravidelné kontrolní vážení. 8) Ukliďte rozsypaný prach. Použijte smetáček a lopatku. Nepoužívejte vysavač. 9) Nepřebalujte prach, skladujte jej pouze v originálních obalech. Nepoužívejte originální obaly na skladování jiných prachů a materiálů nebo pro jiné účely. 10) Neponechávejte si staré nebo odpadní prachy, pravidelně testujte stabilitu starých prachů. 11) Neskladujte všechny vaše prachy na jednom místě. Více malých obalů je bezpečnější než jeden nebo několik velkých. 50

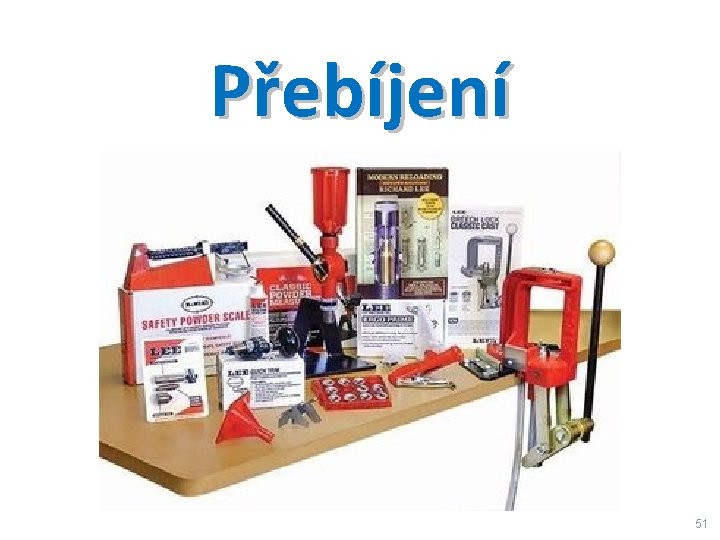

Přebíjení 51

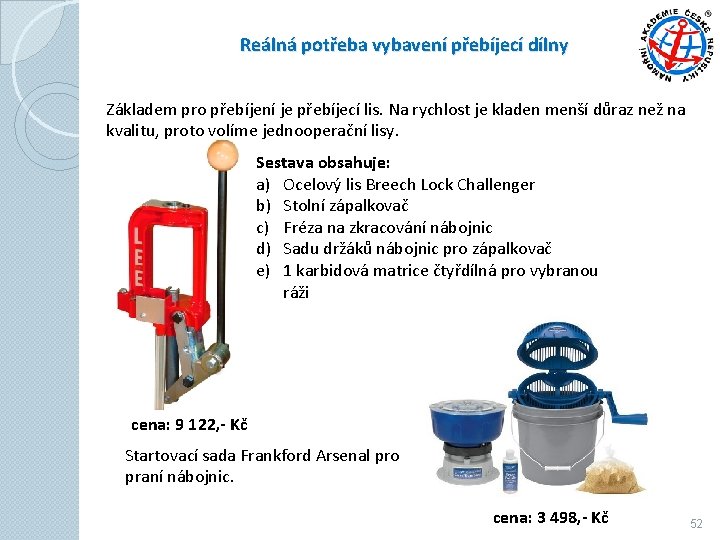

Reálná potřeba vybavení přebíjecí dílny Základem pro přebíjení je přebíjecí lis. Na rychlost je kladen menší důraz než na kvalitu, proto volíme jednooperační lisy. Sestava obsahuje: a) Ocelový lis Breech Lock Challenger b) Stolní zápalkovač c) Fréza na zkracování nábojnic d) Sadu držáků nábojnic pro zápalkovač e) 1 karbidová matrice čtyřdílná pro vybranou ráži cena: 9 122, - Kč Startovací sada Frankford Arsenal pro praní nábojnic. cena: 3 498, - Kč 52

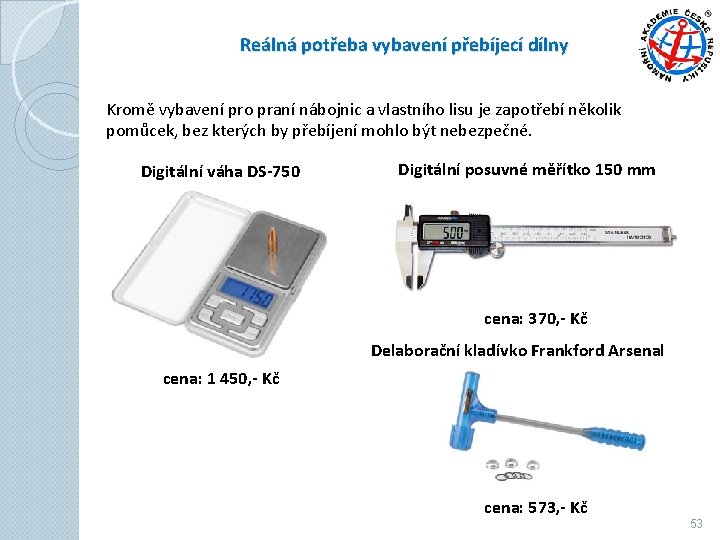

Reálná potřeba vybavení přebíjecí dílny Kromě vybavení pro praní nábojnic a vlastního lisu je zapotřebí několik pomůcek, bez kterých by přebíjení mohlo být nebezpečné. Digitální váha DS-750 Digitální posuvné měřítko 150 mm cena: 370, - Kč Delaborační kladívko Frankford Arsenal cena: 1 450, - Kč cena: 573, - Kč 53

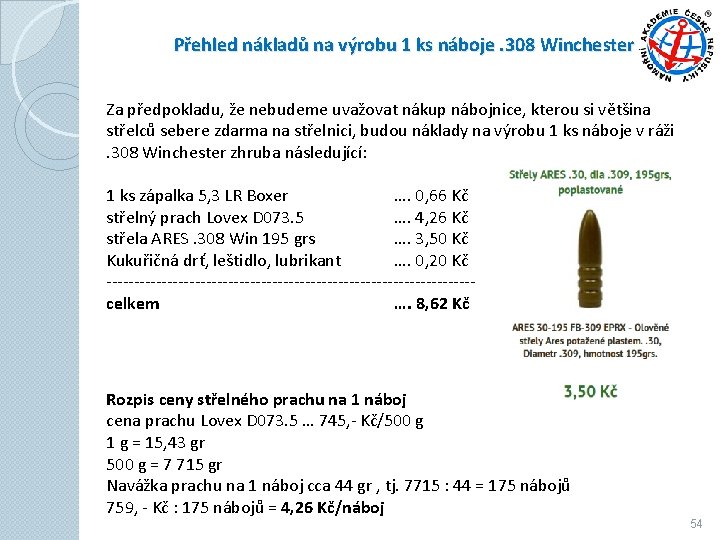

Přehled nákladů na výrobu 1 ks náboje. 308 Winchester Za předpokladu, že nebudeme uvažovat nákup nábojnice, kterou si většina střelců sebere zdarma na střelnici, budou náklady na výrobu 1 ks náboje v ráži . 308 Winchester zhruba následující: 1 ks zápalka 5, 3 LR Boxer …. 0, 66 Kč střelný prach Lovex D 073. 5 …. 4, 26 Kč střela ARES. 308 Win 195 grs …. 3, 50 Kč Kukuřičná drť, leštidlo, lubrikant …. 0, 20 Kč ---------------------------------celkem …. 8, 62 Kč Rozpis ceny střelného prachu na 1 náboj cena prachu Lovex D 073. 5 … 745, - Kč/500 g 1 g = 15, 43 gr 500 g = 7 715 gr Navážka prachu na 1 náboj cca 44 gr , tj. 7715 : 44 = 175 nábojů 759, - Kč : 175 nábojů = 4, 26 Kč/náboj 54

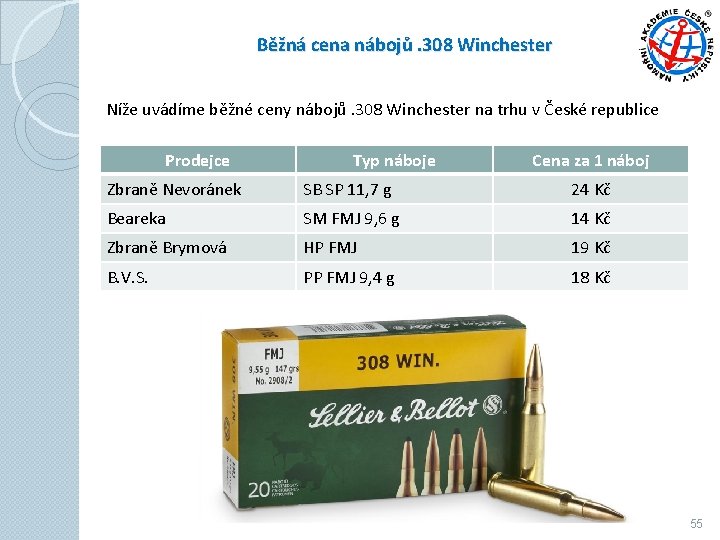

Běžná cena nábojů. 308 Winchester Níže uvádíme běžné ceny nábojů. 308 Winchester na trhu v České republice Prodejce Typ náboje Cena za 1 náboj Zbraně Nevoránek SB SP 11, 7 g 24 Kč Beareka SM FMJ 9, 6 g 14 Kč Zbraně Brymová HP FMJ 19 Kč B. V. S. PP FMJ 9, 4 g 18 Kč 55

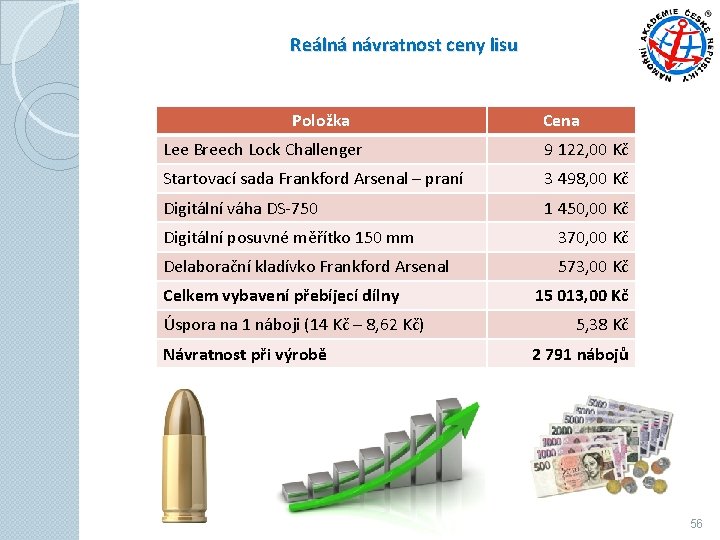

Reálná návratnost ceny lisu Položka Cena Lee Breech Lock Challenger 9 122, 00 Kč Startovací sada Frankford Arsenal – praní 3 498, 00 Kč Digitální váha DS-750 1 450, 00 Kč Digitální posuvné měřítko 150 mm 370, 00 Kč Delaborační kladívko Frankford Arsenal 573, 00 Kč Celkem vybavení přebíjecí dílny Úspora na 1 náboji (14 Kč – 8, 62 Kč) Návratnost při výrobě 15 013, 00 Kč 5, 38 Kč 2 791 nábojů 56

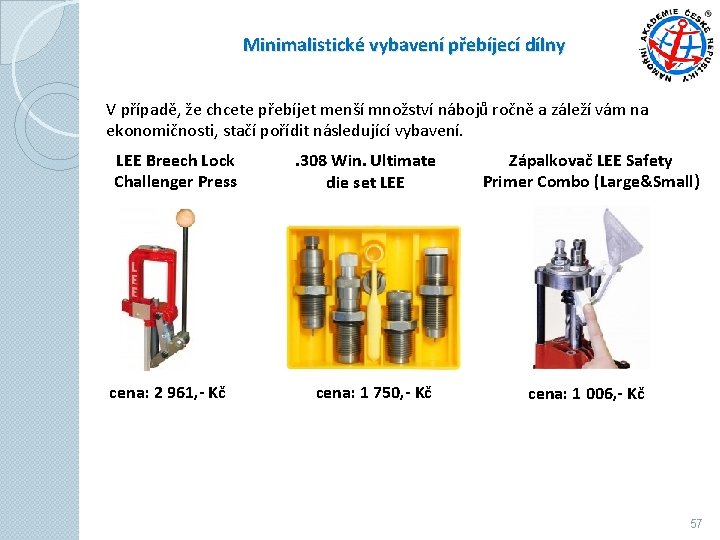

Minimalistické vybavení přebíjecí dílny V případě, že chcete přebíjet menší množství nábojů ročně a záleží vám na ekonomičnosti, stačí pořídit následující vybavení. LEE Breech Lock Challenger Press cena: 2 961, - Kč . 308 Win. Ultimate die set LEE cena: 1 750, - Kč Zápalkovač LEE Safety Primer Combo (Large&Small) cena: 1 006, - Kč 57

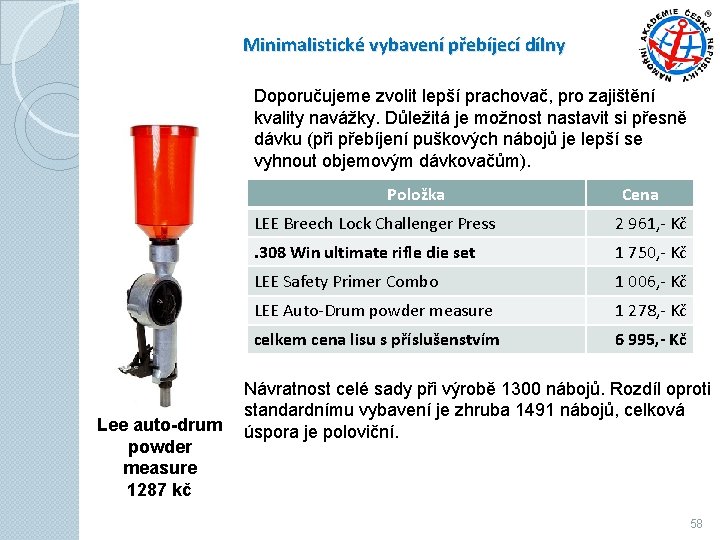

Minimalistické vybavení přebíjecí dílny Doporučujeme zvolit lepší prachovač, pro zajištění kvality navážky. Důležitá je možnost nastavit si přesně dávku (při přebíjení puškových nábojů je lepší se vyhnout objemovým dávkovačům). Položka Lee auto-drum powder measure 1287 kč Cena LEE Breech Lock Challenger Press 2 961, - Kč . 308 Win ultimate rifle die set 1 750, - Kč LEE Safety Primer Combo 1 006, - Kč LEE Auto-Drum powder measure 1 278, - Kč celkem cena lisu s příslušenstvím 6 995, - Kč Návratnost celé sady při výrobě 1300 nábojů. Rozdíl oproti standardnímu vybavení je zhruba 1491 nábojů, celková úspora je poloviční. 58

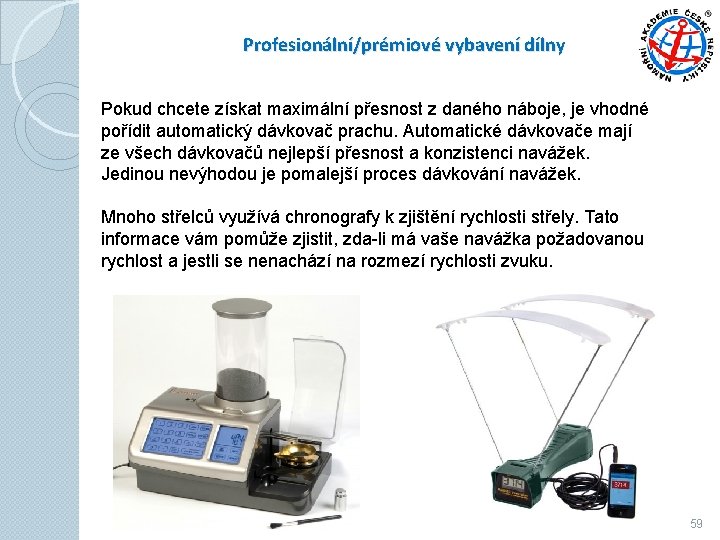

Profesionální/prémiové vybavení dílny Pokud chcete získat maximální přesnost z daného náboje, je vhodné pořídit automatický dávkovač prachu. Automatické dávkovače mají ze všech dávkovačů nejlepší přesnost a konzistenci navážek. Jedinou nevýhodou je pomalejší proces dávkování navážek. Mnoho střelců využívá chronografy k zjištění rychlosti střely. Tato informace vám pomůže zjistit, zda-li má vaše navážka požadovanou rychlost a jestli se nenachází na rozmezí rychlosti zvuku. 59
Progresivní lisy Pořízení progresivního lisu se vyplatí v případě sportovních střelců, skupiny kamarádů anebo střeleckých klubů. DILLON PRECISION SUPER 1050 Návratnost vybavení progresivním lisem je po přebití cca 10 514 ks nábojů ráže. 308 Winchester. Hlavní výhodou progresivního lisu je jeho vysoký pracovní výkon, kdy zvládne za hodinu přebít až 1 200 nábojů. Nevýhodou je dražší příslušenství pro přebíjení dalších ráží a složitost seřízení. cena: 56 565, - Kč Sada pro rychlou změnu ráží pro lis Dillon Super 1050 cena: 10 370, - Kč 60

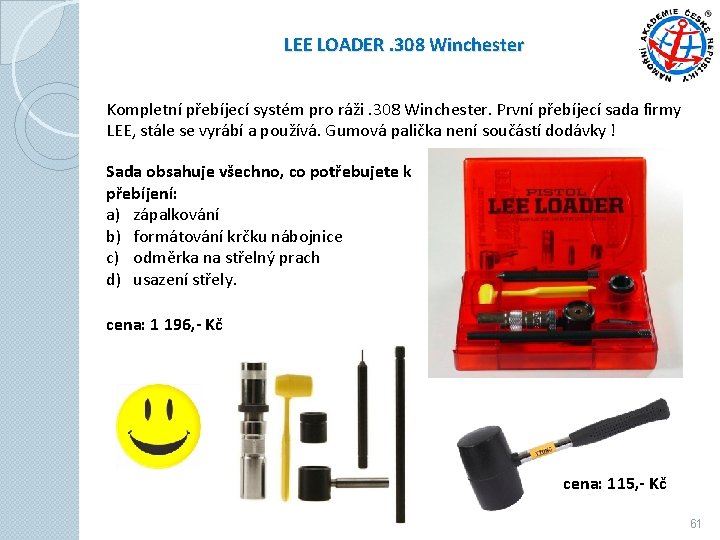

LEE LOADER. 308 Winchester Kompletní přebíjecí systém pro ráži. 308 Winchester. První přebíjecí sada firmy LEE, stále se vyrábí a používá. Gumová palička není součástí dodávky ! Sada obsahuje všechno, co potřebujete k přebíjení: a) zápalkování b) formátování krčku nábojnice c) odměrka na střelný prach d) usazení střely. cena: 1 196, - Kč cena: 115, - Kč 61

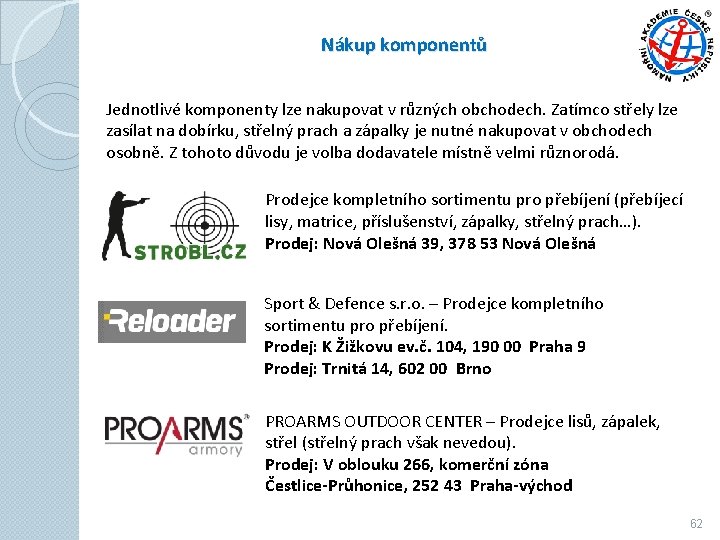

Nákup komponentů Jednotlivé komponenty lze nakupovat v různých obchodech. Zatímco střely lze zasílat na dobírku, střelný prach a zápalky je nutné nakupovat v obchodech osobně. Z tohoto důvodu je volba dodavatele místně velmi různorodá. Prodejce kompletního sortimentu pro přebíjení (přebíjecí lisy, matrice, příslušenství, zápalky, střelný prach…). Prodej: Nová Olešná 39, 378 53 Nová Olešná Sport & Defence s. r. o. – Prodejce kompletního sortimentu pro přebíjení. Prodej: K Žižkovu ev. č. 104, 190 00 Praha 9 Prodej: Trnitá 14, 602 00 Brno PROARMS OUTDOOR CENTER – Prodejce lisů, zápalek, střel (střelný prach však nevedou). Prodej: V oblouku 266, komerční zóna Čestlice-Průhonice, 252 43 Praha-východ 62

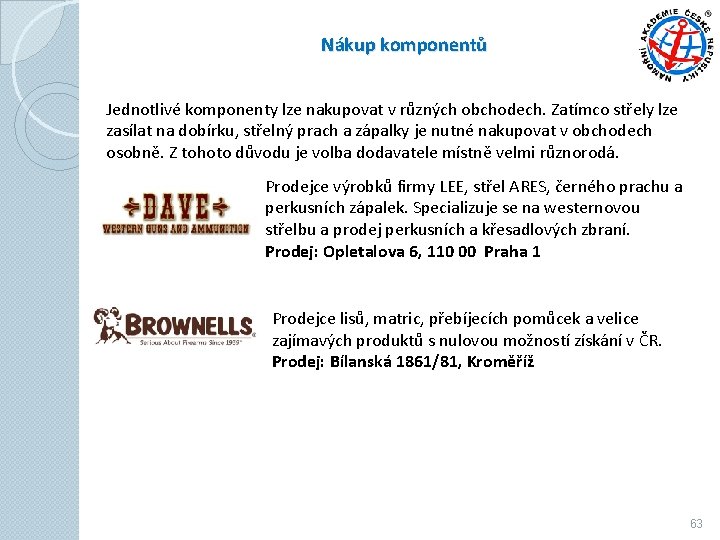

Nákup komponentů Jednotlivé komponenty lze nakupovat v různých obchodech. Zatímco střely lze zasílat na dobírku, střelný prach a zápalky je nutné nakupovat v obchodech osobně. Z tohoto důvodu je volba dodavatele místně velmi různorodá. Prodejce výrobků firmy LEE, střel ARES, černého prachu a perkusních zápalek. Specializuje se na westernovou střelbu a prodej perkusních a křesadlových zbraní. Prodej: Opletalova 6, 110 00 Praha 1 Prodejce lisů, matric, přebíjecích pomůcek a velice zajímavých produktů s nulovou možností získání v ČR. Prodej: Bílanská 1861/81, Kroměříž 63

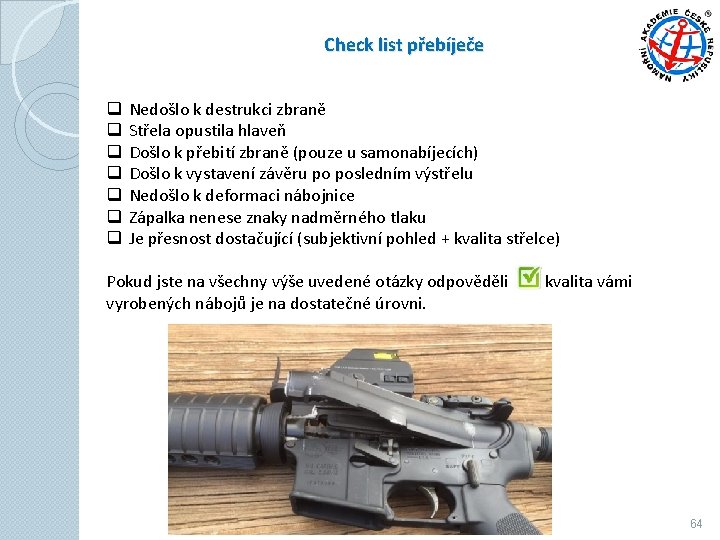

Check list přebíječe q q q q Nedošlo k destrukci zbraně Střela opustila hlaveň Došlo k přebití zbraně (pouze u samonabíjecích) Došlo k vystavení závěru po posledním výstřelu Nedošlo k deformaci nábojnice Zápalka nenese znaky nadměrného tlaku Je přesnost dostačující (subjektivní pohled + kvalita střelce) Pokud jste na všechny výše uvedené otázky odpověděli kvalita vámi vyrobených nábojů je na dostatečné úrovni. 64
Praktická část 65

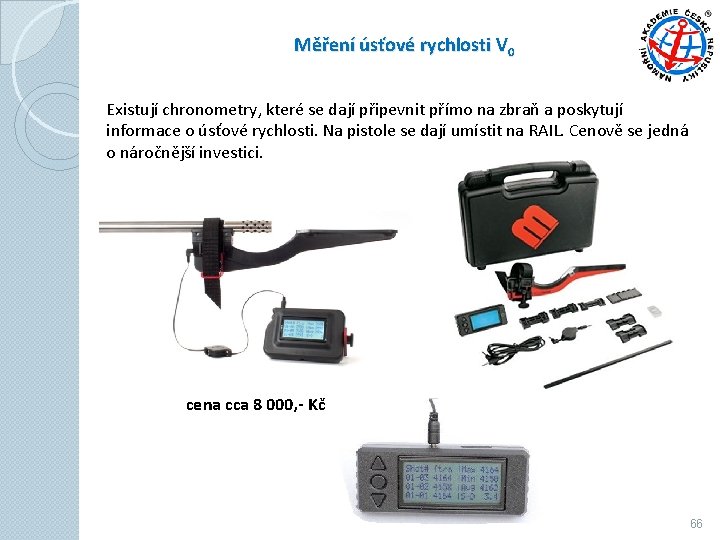

Měření úsťové rychlosti V 0 Existují chronometry, které se dají připevnit přímo na zbraň a poskytují informace o úsťové rychlosti. Na pistole se dají umístit na RAIL. Cenově se jedná o náročnější investici. cena cca 8 000, - Kč 66

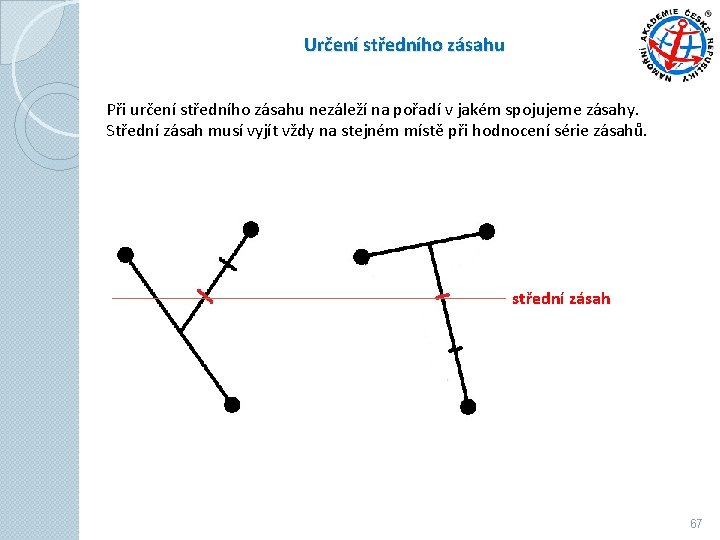

Určení středního zásahu Při určení středního zásahu nezáleží na pořadí v jakém spojujeme zásahy. Střední zásah musí vyjít vždy na stejném místě při hodnocení série zásahů. střední zásah 67
