PDMLink Design Object Numbering Configuring Numbering of WT
PDMLink Design Object Numbering Configuring Numbering of WT Parts created via Pro/Engineer interface Terminology Used by PTC: Name, Common Name (in Pro/E) Name, Number (in PDMLink) Filename (various) Also used: CAD Name, PTC_Common_Name? ? ?
OOTB Behavior Name in Pro to Number of CAD Doc (ok) Common Name in Pro to Name of CAD Doc (ok) Number of Model CAD Doc to Number of Part (with extension) NOT OK Name of Model CAD Doc to Name of Part (ok) (Filename: 2102345 -001. prt) (Filename: 2102345 -501. drw)

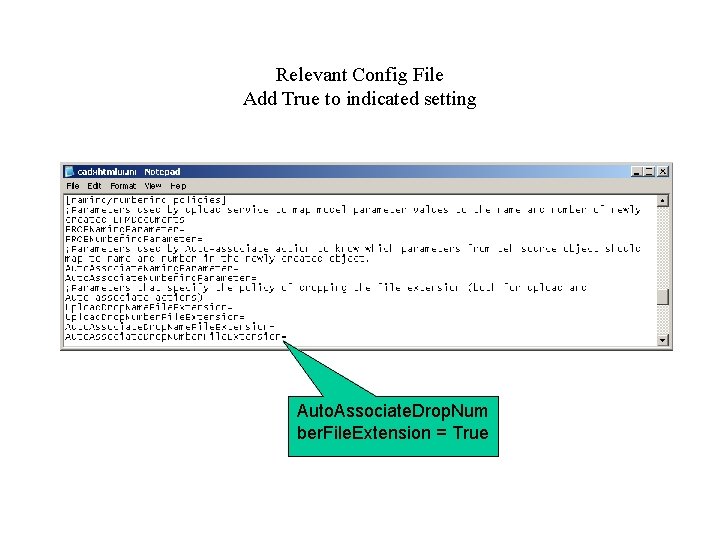

Relevant Config File Add True to indicated setting Auto. Associate. Drop. Num ber. File. Extension = True

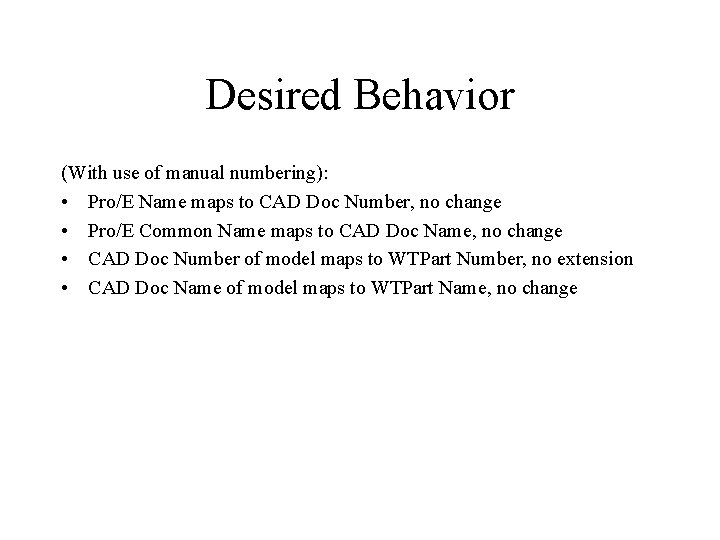

Desired Behavior (With use of manual numbering): • Pro/E Name maps to CAD Doc Number, no change • Pro/E Common Name maps to CAD Doc Name, no change • CAD Doc Number of model maps to WTPart Number, no extension • CAD Doc Name of model maps to WTPart Name, no change
Configuration for WTPart Numbering from Pro/E Numbering (WTParts created and associated using Pro/E Option) File: cadxhtmlui. ini Key: Auto. Associate. Drop. Number. Extension=true WTPart Number is same as Number of Model CAD Doc except for. prt (or. asm) extension
Rreference: For. prt and. asm having same Number: WTPart created only for. asm. requires individual checkin of. prt prior to. asm WTPart is created for this. asm No WTPart created for this. prt
