PDI Engenharia Ensaio de Integridade PIT Estacas moldadas

PDI Engenharia Ensaio de Integridade PIT Estacas moldadas “in loco”

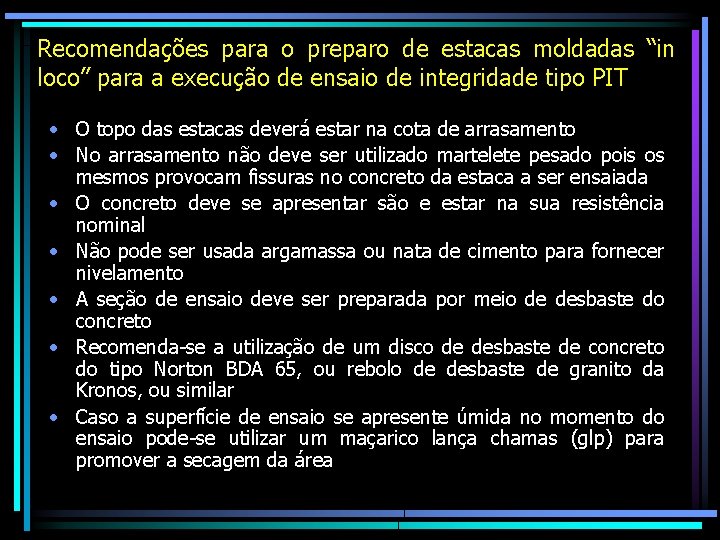

Recomendações para o preparo de estacas moldadas “in loco” para a execução de ensaio de integridade tipo PIT • O topo das estacas deverá estar na cota de arrasamento • No arrasamento não deve ser utilizado martelete pesado pois os mesmos provocam fissuras no concreto da estaca a ser ensaiada • O concreto deve se apresentar são e estar na sua resistência nominal • Não pode ser usada argamassa ou nata de cimento para fornecer nivelamento • A seção de ensaio deve ser preparada por meio de desbaste do concreto • Recomenda-se a utilização de um disco de desbaste de concreto do tipo Norton BDA 65, ou rebolo de desbaste de granito da Kronos, ou similar • Caso a superfície de ensaio se apresente úmida no momento do ensaio pode-se utilizar um maçarico lança chamas (glp) para promover a secagem da área

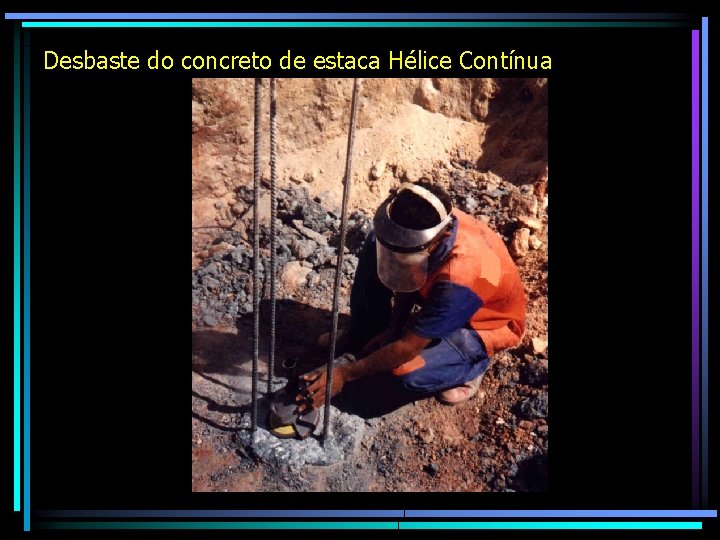

Desbaste do concreto de estaca Hélice Contínua

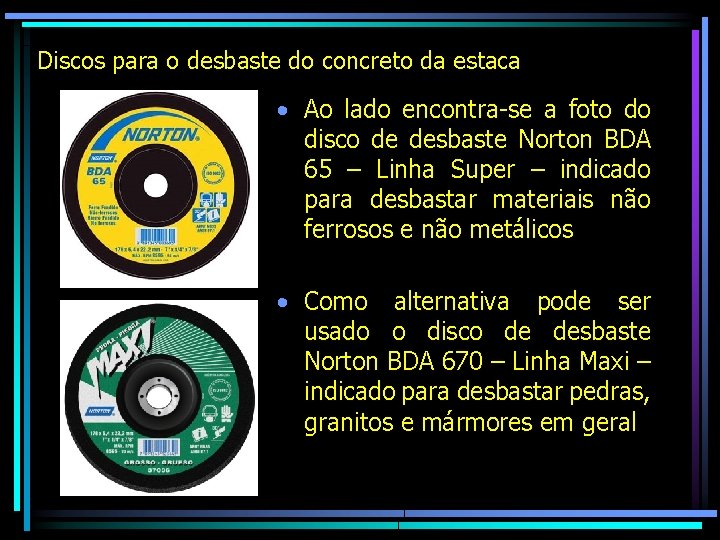

Discos para o desbaste do concreto da estaca • Ao lado encontra-se a foto do disco de desbaste Norton BDA 65 – Linha Super – indicado para desbastar materiais não ferrosos e não metálicos • Como alternativa pode ser usado o disco de desbaste Norton BDA 670 – Linha Maxi – indicado para desbastar pedras, granitos e mármores em geral

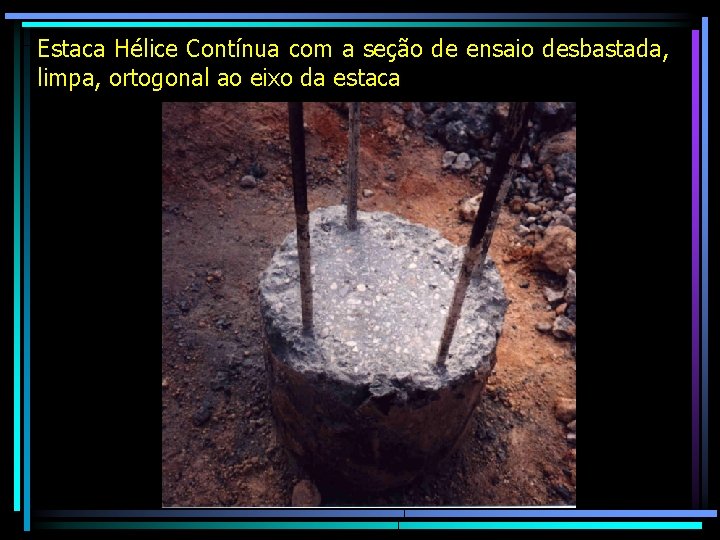

Estaca Hélice Contínua com a seção de ensaio desbastada, limpa, ortogonal ao eixo da estaca

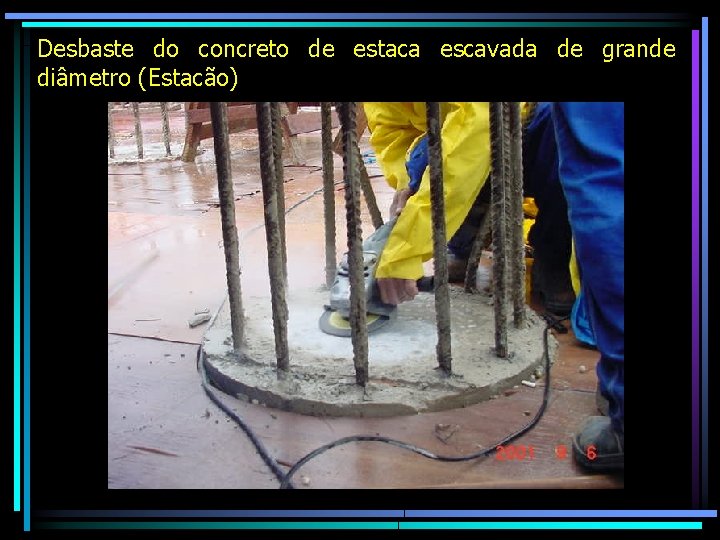

Desbaste do concreto de estaca escavada de grande diâmetro (Estacão)

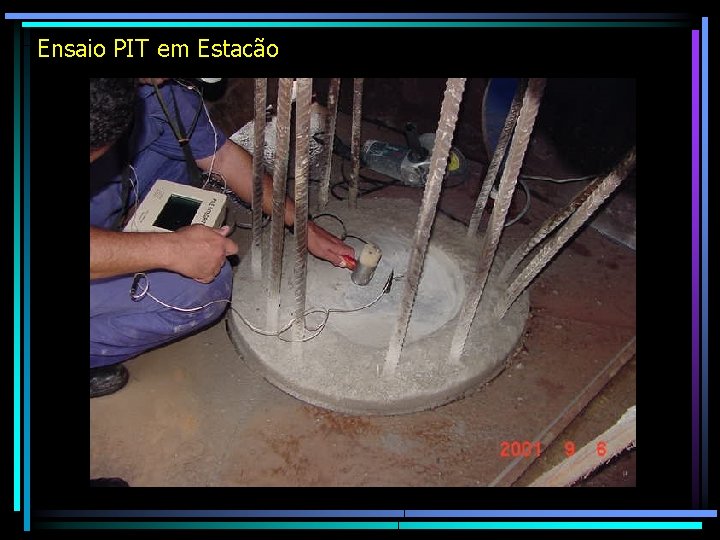

Ensaio PIT em Estacão

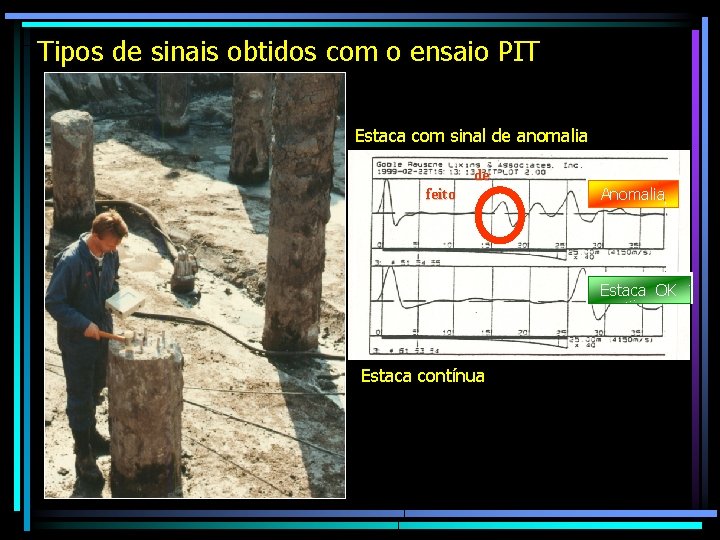

Tipos de sinais obtidos com o ensaio PIT Estaca com sinal de anomalia de feito Anomalia Estaca OK Estaca contínua

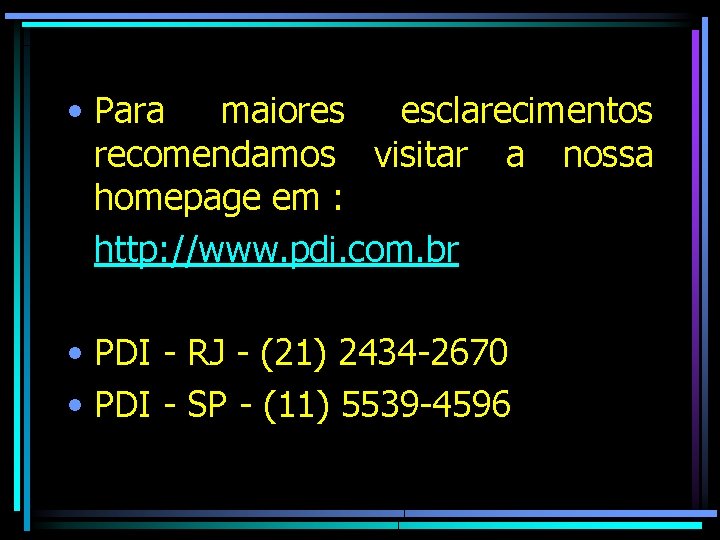

• Para maiores esclarecimentos recomendamos visitar a nossa homepage em : http: //www. pdi. com. br • PDI - RJ - (21) 2434 -2670 • PDI - SP - (11) 5539 -4596
