PCS z PCS Network PCN y EIATIA IS41

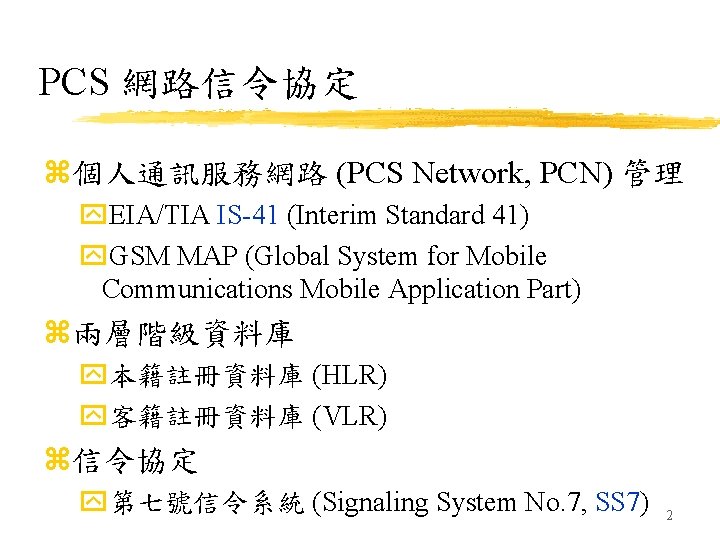

PCS 網路信令協定 z個人通訊服務網路 (PCS Network, PCN) 管理 y. EIA/TIA IS-41 (Interim Standard 41) y. GSM MAP (Global System for Mobile Communications Mobile Application Part) z兩層階級資料庫 y本籍註冊資料庫 (HLR) y客籍註冊資料庫 (VLR) z信令協定 y第七號信令系統 (Signaling System No. 7, SS 7) 2

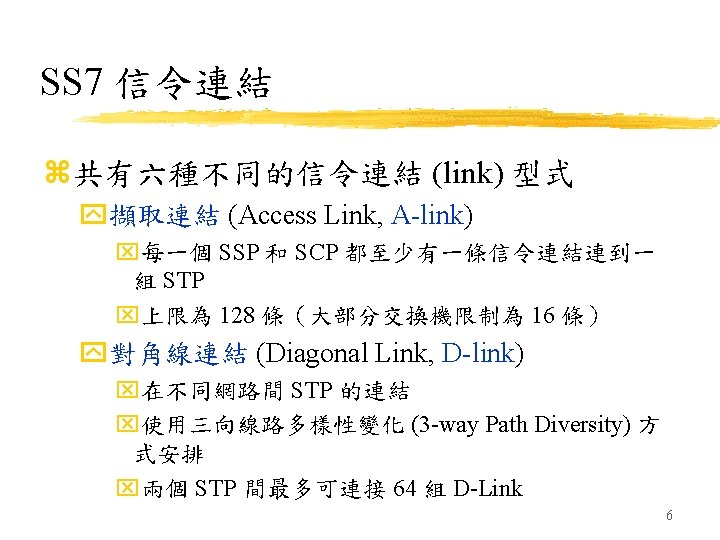

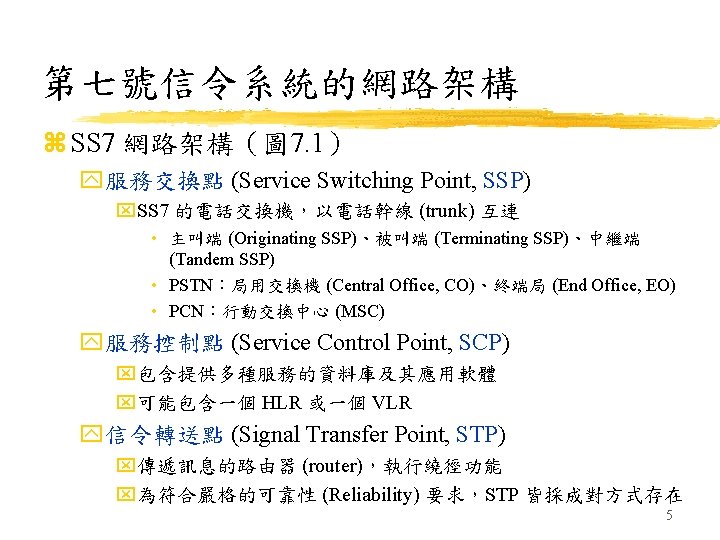

圖 7. 1：一個 SS 7 網路架構的範例 D-link A-link SCP STP STP A-link SSP A-link SCP (HLR) A-link Trunk PSTN MSC PCN 7

y通訊交易應用部 (Transaction Capabilities Application Part, TCAP) x提供與電話線路設立無關之應用所需交換信令的能力 y整體服務數位網路用戶部 (Integrated Service Digital Network User Part, ISDN-UP, ISUP) x提供與設立電話線路控制相關的信令交換能力 • 通話之設立與釋放 y操作維護管理部 (Operations, Maintenance, and Administration Part, OMAP) y行動應用部 (Mobile Application Part, MAP) 9

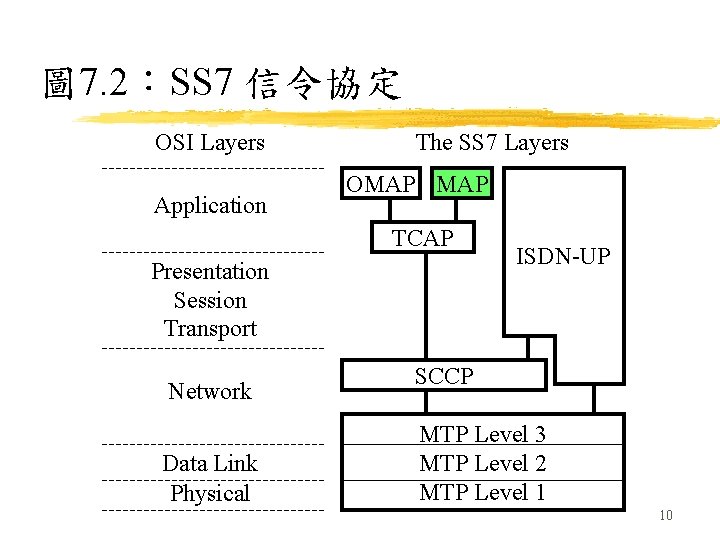

圖 7. 2：SS 7 信令協定 OSI Layers Application The SS 7 Layers OMAP TCAP Presentation Session Transport Network Data Link Physical ISDN-UP SCCP MTP Level 3 MTP Level 2 MTP Level 1 10

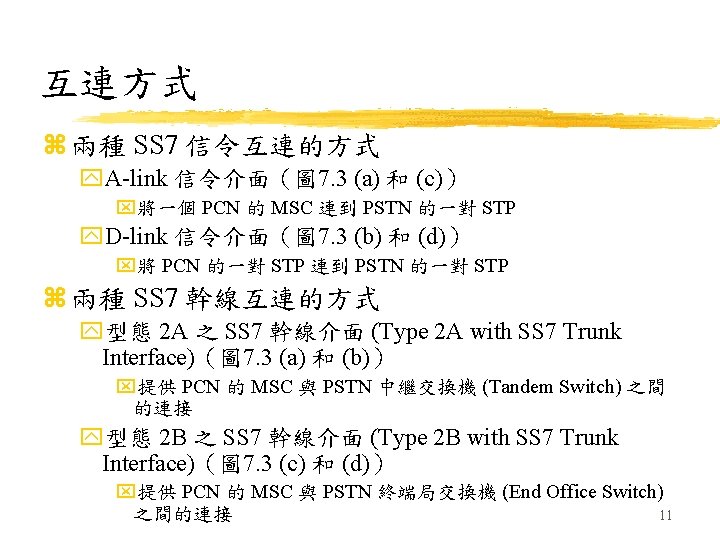

圖 7. 3：PCN 與 PSTN 之間互連的 型式 STP STP Type S (A-link) STP Type S (D-link) Type 2 A with SS 7 Interface Tandem PSTN MSC Tandem PCN (a) Type 2 A with SS 7 trunk interface supported by a Type S A -link signaling interface Type 2 A with SS 7 Interface PSTN MSC PCN (b) Type 2 A with SS 7 trunk interface supported by a Type S 12 D-link signaling interface

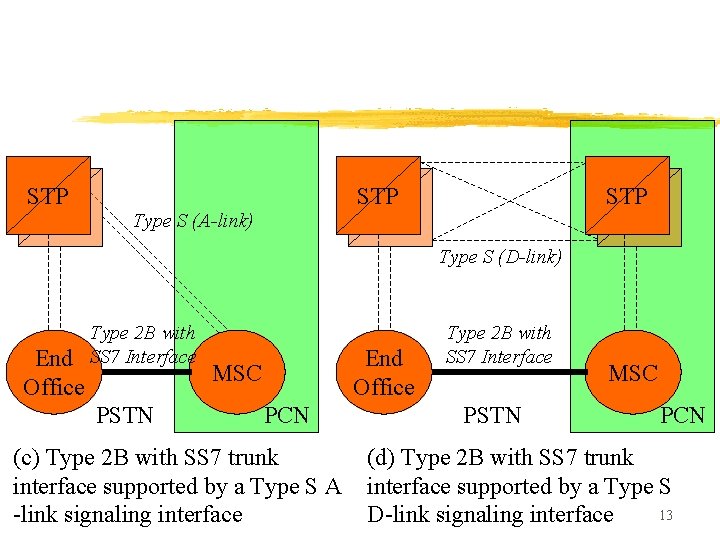

STP STP Type S (A-link) STP Type S (D-link) End Office Type 2 B with SS 7 Interface PSTN End Office MSC PCN (c) Type 2 B with SS 7 trunk interface supported by a Type S A -link signaling interface Type 2 B with SS 7 Interface PSTN MSC PCN (d) Type 2 B with SS 7 trunk interface supported by a Type S 13 D-link signaling interface

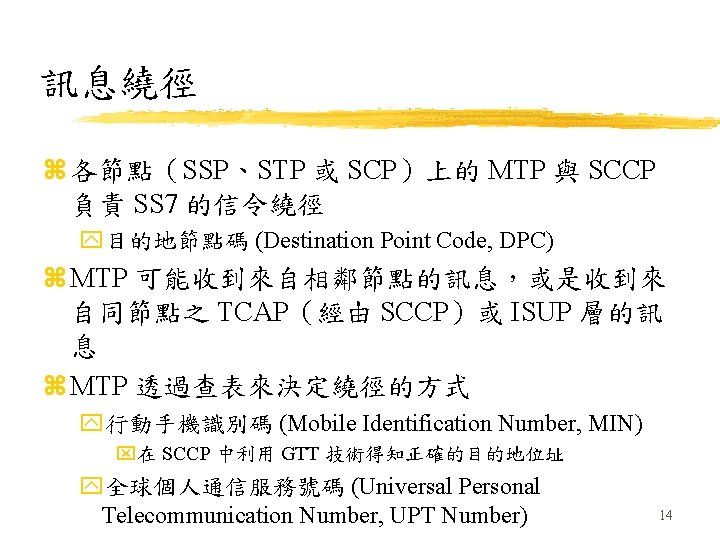

應用 TCAP 之行動管理 z. IS-41 定義了超過五十種 TCAP 的動作 y跨 MSC 交遞 (Inter-MSC Handoff) y自動漫遊 (Automatic Roaming) y操作管理維護 (Operations, Administration, and Maintenance, OA&M) z. IS-41 的 TCAP 使用 SCCP 中 class 0 的非固 連式 (connectionless) 服務 z每一個 IS-41 的 TCAP 通訊交易都伴隨著逾 時 (timeout) 的考量 15

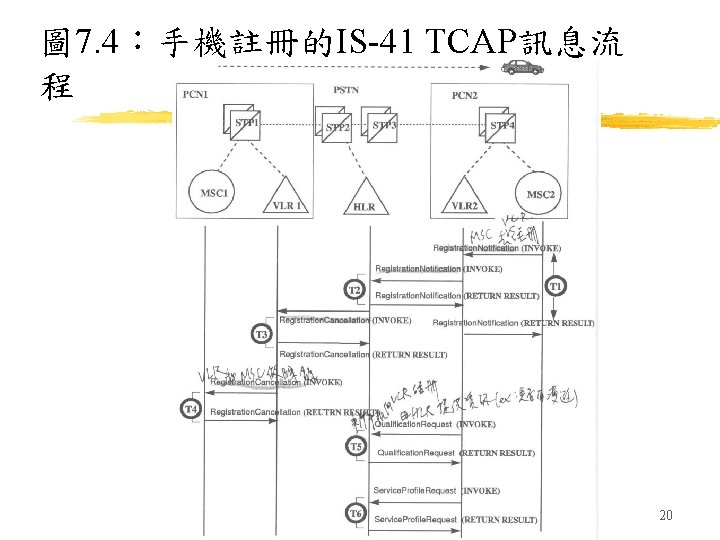

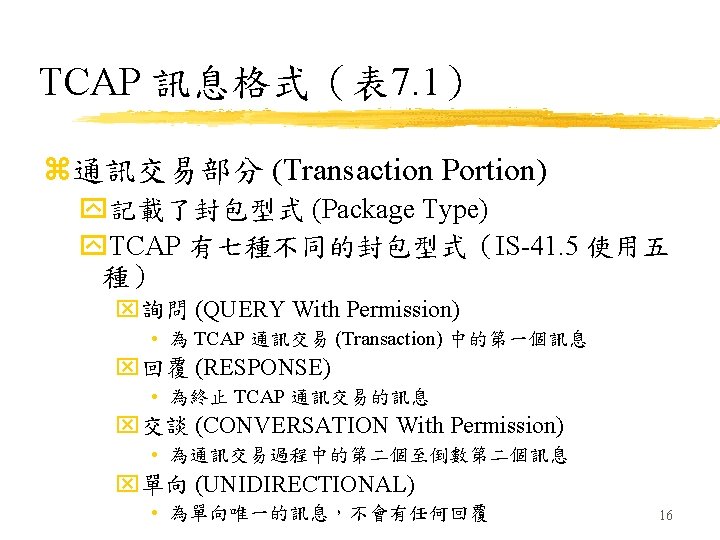

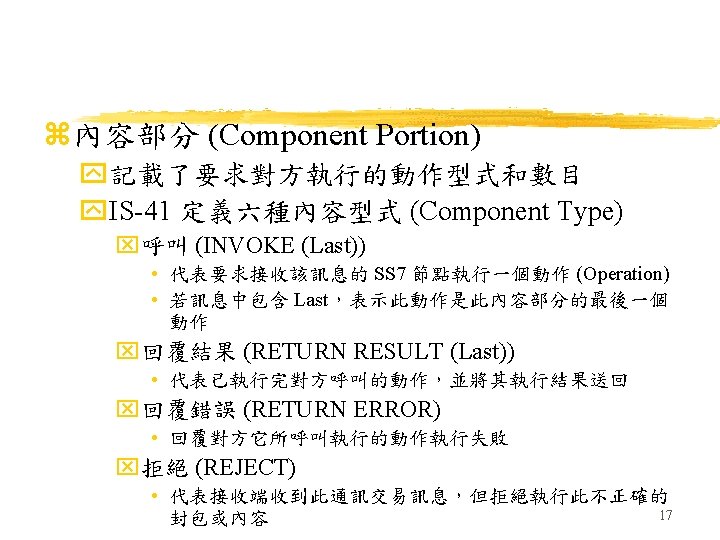

範例：改變手機位置的程序 z圖 7. 4 z整個程序包含六個雙向訊息的通訊交易 y通訊交易 T 1：Registration. Notification y通訊交易 T 2：Registration. Notification y通訊交易 T 3：Registration. Cancellation y通訊交易 T 4：Registration. Cancellation y通訊交易 T 5：Qualification. Request y通訊交易 T 6：Service. Profile. Request 19

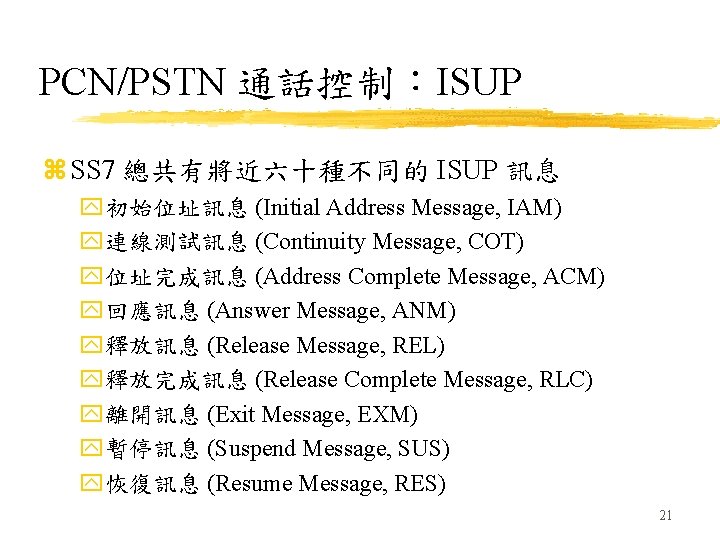

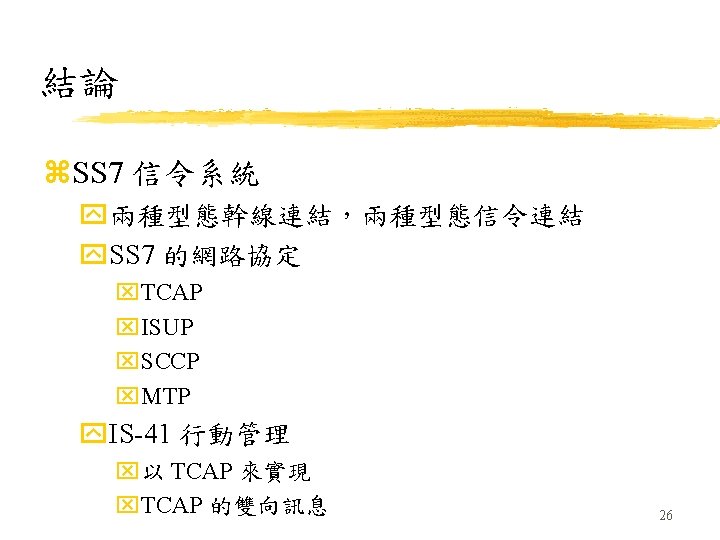

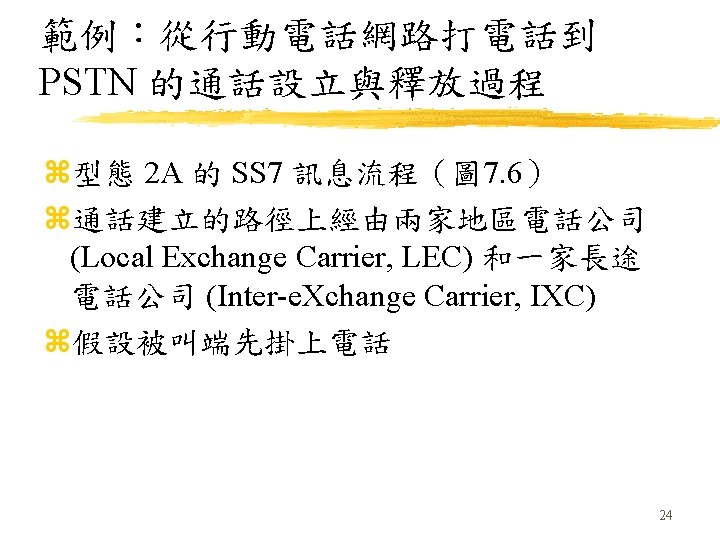

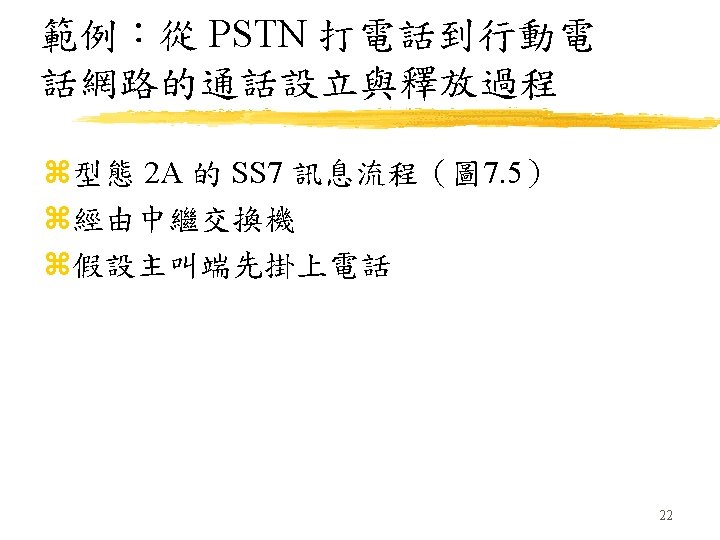

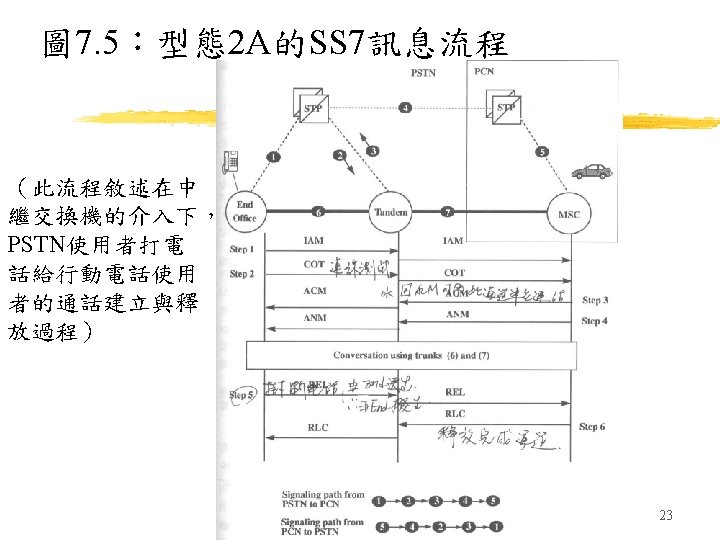

PCN/PSTN 通話控制：ISUP z SS 7 總共有將近六十種不同的 ISUP 訊息 y初始位址訊息 (Initial Address Message, IAM) y連線測試訊息 (Continuity Message, COT) y位址完成訊息 (Address Complete Message, ACM) y回應訊息 (Answer Message, ANM) y釋放訊息 (Release Message, REL) y釋放完成訊息 (Release Complete Message, RLC) y離開訊息 (Exit Message, EXM) y暫停訊息 (Suspend Message, SUS) y恢復訊息 (Resume Message, RES) 21
