PCM Pulse Modulation PAMPulse Amplitude Modulation Analog Pulse

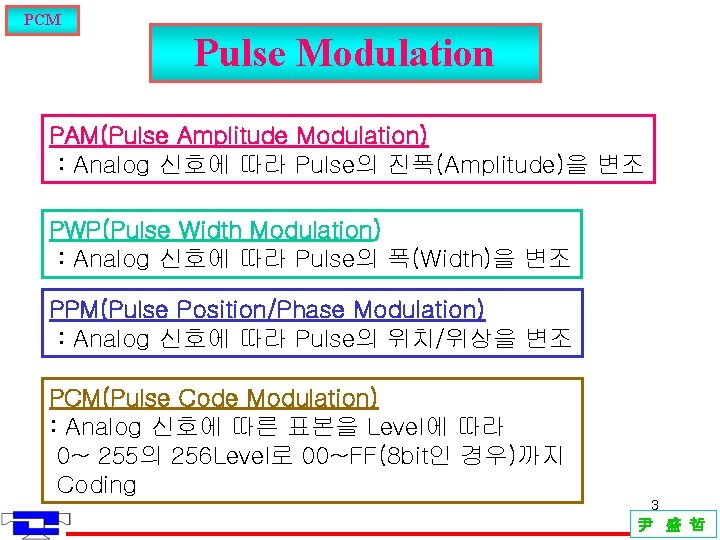

PCM Pulse Modulation PAM(Pulse Amplitude Modulation) : Analog 신호에 따라 Pulse의 진폭(Amplitude)을 변조 PWP(Pulse Width Modulation) : Analog 신호에 따라 Pulse의 폭(Width)을 변조 PPM(Pulse Position/Phase Modulation) : Analog 신호에 따라 Pulse의 위치/위상을 변조 PCM(Pulse Code Modulation) : Analog 신호에 따른 표본을 Level에 따라 0~ 255의 256 Level로 00~FF(8 bit인 경우)까지 Coding 3 尹 盛 哲

PCM N-ISDN- BRI 통신용 Base Band Channel 2개와 제어용 Data Channel 1개를 합한 144 KBPS B –Channel 64 Kbps D –Channel 16 Kbps Total : 144 Kbps Narrow ISDN Phone or FAX PC통신 및 화상통신 용 128 Kbps Data or Control 실제이용불가 2 B 1 D BRI (Base Rate Interface) * 128 Kbps로 PC통신 중 전화가 걸려오면 64 Kbps로 down 8 尹 盛 哲

PCM Group Transfer Rate [bps] Nr. of Channel T 1 계열 0 1 64 K 1. 655 M 1 24 Base Remarks Channel Bearer Group 1 x 30 T 1 2 6. 312 M 3 44. 736 M 96 672 24 x 4 96 x 7 4 274. 176 M 4, 032 672 x 6 T 3 3. 2/6. 4/12. 8[Kbps] 10 尹 盛 哲

PCM Group 차군 Transfer Rate E 1 계열 0 1 2 [bps] 64 K 2. 048 M 6. 312 M Nr. of Channel 1 30 90 Remarks Base Channel Bearer Group 1 x 30 30 x 3 E 1 3 4 5 44. 736 274. 176 M M 564. 992 M 630 1, 890 7, 560 90 x 7 630 x 3 1, 890 x 4 T 3 3. 2/6. 4/12. 8[Kbps] 11 尹 盛 哲
