PCBDESIGNINSPECT SCMINSPECT Werkzeuge zur Inspektion von Schaltplnen und

PCBDESIGNINSPECT + SCMINSPECT Werkzeuge zur Inspektion von Schaltplänen und PCB-Layouts für Design. Gateway und Boarddesigner

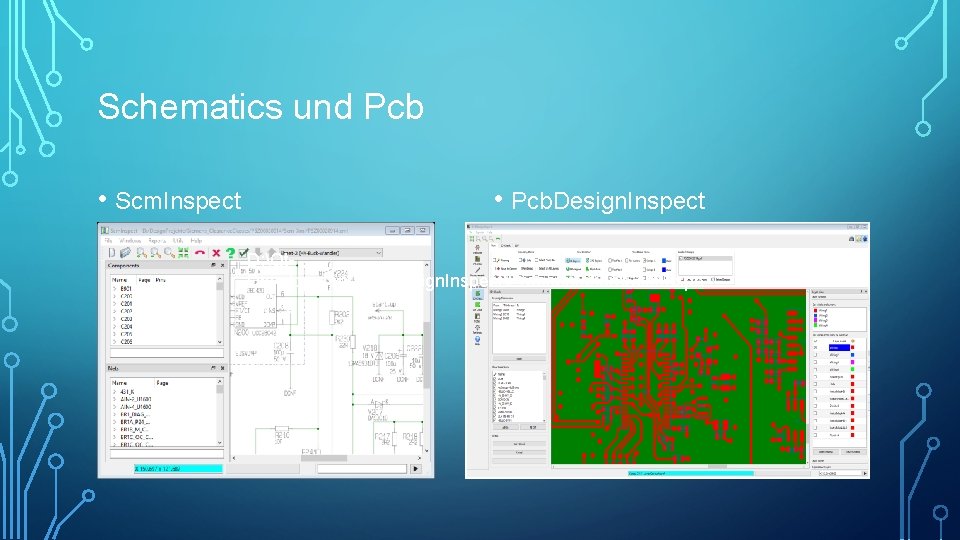

Schematics und Pcb • Scm. Inspect • Pcb. Design. Inspect D: Qt. DevelopmentPcb. Design. InspectPraesentationScm. Inspe ct. png

Asscii-Daten-Erzeugung Scm. Inspect benötigt das Zuken Tool zndgout. exe. Pcb. Design. Inspect-Software enthält ein Tool Scm. To. Xml, das die Daten für das Tool Scm. Inspect generiert. Pcb. Design. Inspect benötigt man die Zuken Tools pcout. exe, ftout. exe, drout. exe, pkgback. exe und partback. exe. Die generierten ASCII-Daten können dann geladen werden. Scm. Inspect und Pcb. Design. Inspect können miteinander kommunizieren. In Scm. Inspect Können Signale selektiert werden und wenn Pcb. Design. Inspect ebenfalls geöffnet ist, Leiterbahnen und Pads als Grafik zu Scm. Inspect übertragen warden. Sie warden dann in einem neuen Fenster als Layout dargestellt.

Kommunikation Scm. Inspect < Pcb. Design. Inspect • Ausgewählte Netze in Scm. Inspect • Aus Pcb. Design. Inspect übertragenes Layout

Leiterbahnlängen aus Pcb. Design. Inspect holen. • Selektierte Netze in Scm. Inspect • Angezeigte Leiterbahnlängen

Kommunikation Scm. Inspect > Pcb. Design. Inspect • Selektieren in Scm. Inspect • Anzeigen in Pcb. Design. Inspect

Pcb. Design. Inspect Features • • Messungen Über. Prüfung der Abstands Klassen 3 D-Check der Abstands Klassen IDF-Datenmanipulation Erstellung von Dokumentationen Selektieren von Objekten Bauteile, Netze, Differential Paare, elektrische Stifte, Busse, PIN-Pair-Gruppen und Testpunkte finden und überprüfen

Messungen

Kriechstrecken zwischen Schlitzen und Bohrungen

KRIECHSTRECKEN UNTER BERÜCKSICHTIGUNG VON POTENZIALFREIEM KUPFER 1. Two Points Distance 1. 060 (X 1 299. 300, Y 1 147. 400 X 2 299. 300, Y 2 148. 460) 2. Two Points Distance 2. 880 (X 1 299. 300, Y 1 150. 660 X 2 299. 300, Y 2 153. 540) 3. Two Points Distance 2. 880 (X 1 299. 300, Y 1 155. 740 X 2 299. 300, Y 2 158. 620) 4. Two Points Distance 2. 680 (X 1 299. 300, Y 1 160. 820 X 2 299. 300, Y 2 163. 500) 1 to 4 Creepage Serial distance 9. 50 mm

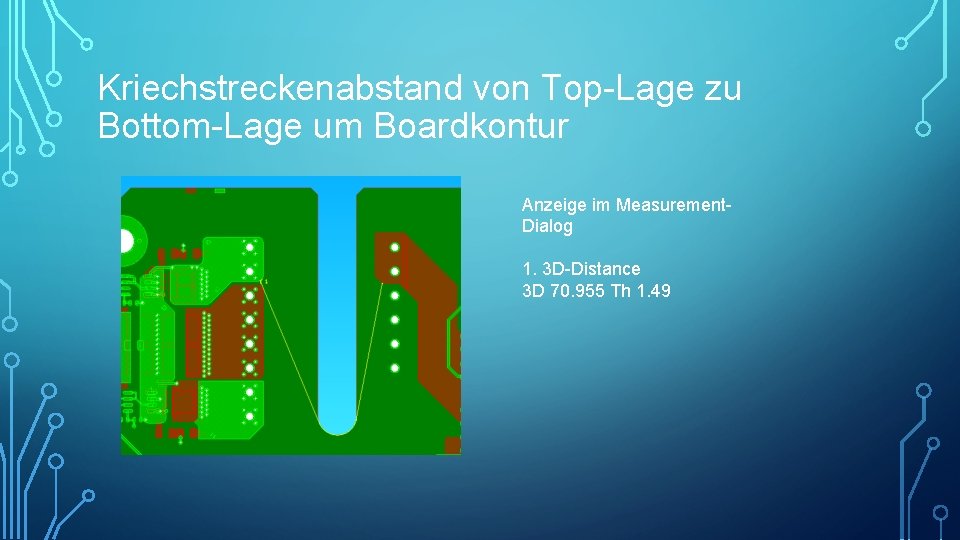

Kriechstreckenabstand von Top-Lage zu Bottom-Lage um Boardkontur Anzeige im Measurement. Dialog 1. 3 D-Distance 3 D 70. 955 Th 1. 49

3 D DISTANCE Angezeigtes Ergebnis im Mearurement. Kriechstrecke von Top zu Bottom Dialog • 1. 3 D-Distance 3 D 9. 536 D 1 3. 900 D 2 4. 150 Th 1. 49

Anzeige von Clearance-Klassen Wählen Sie in der rechten Tabelle die Abstands Klasse aus und zeigen Sie die Objekte in verschiedenen Farben an. Violettes Objekt hat die Abstands Klasse DCP_IN. Gelbe Objekte haben die Abstands Klasse DC. Es kann gleichzeitig ein Kreis mit dem Durchmesser des Mindestabstandes angezeigt werden.

3 d-Check der Clearance-Klassen

LAYER CHECK • Die Kupfer-Abstände von Lage zu Lage werden bestimmt. Fehler werden grafisch dargestellt.

SAME LAYER CHECK • Die Abstände der Clearance-Klassen auf einer Lage werden überprüft. Signalfreies Kupfer und Schlitze können berücksichtigt werden.

OUTLINE CHECK • Die Abstände der Clearance-Klassen um die Leiterplattenkante und nichtmetallisierte Bohrungen des Designs werden berechnet.

Fehler werden grafisch und in einer Fehlerliste angezeigt. Fehler können im Boarddesigner importiert werden. Menü Module-> verify check results-> load URF

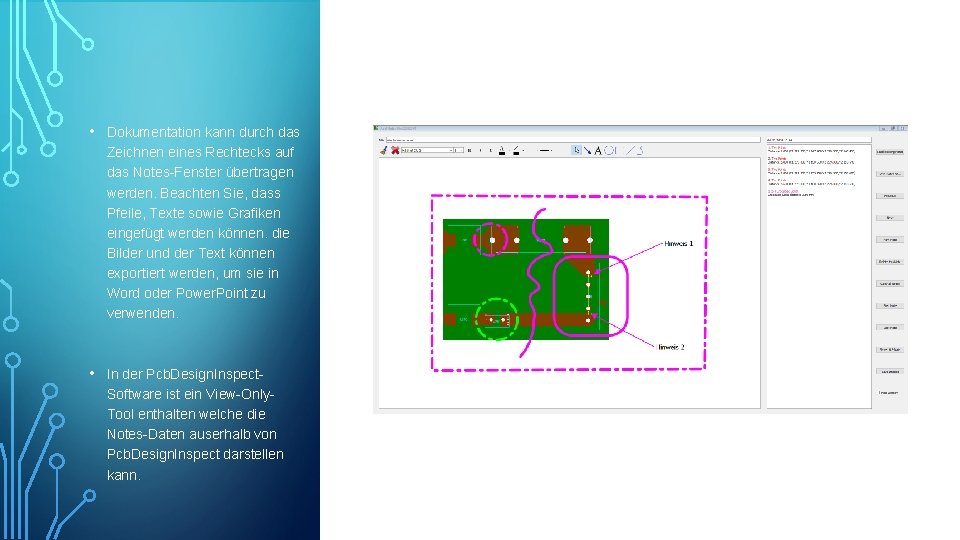

• Dokumentation kann durch das Zeichnen eines Rechtecks auf das Notes-Fenster übertragen werden. Beachten Sie, dass Pfeile, Texte sowie Grafiken eingefügt werden können. die Bilder und der Text können exportiert werden, um sie in Word oder Power. Point zu verwenden. • In der Pcb. Design. Inspect. Software ist ein View-Only. Tool enthalten welche die Notes-Daten auserhalb von Pcb. Design. Inspect darstellen kann.

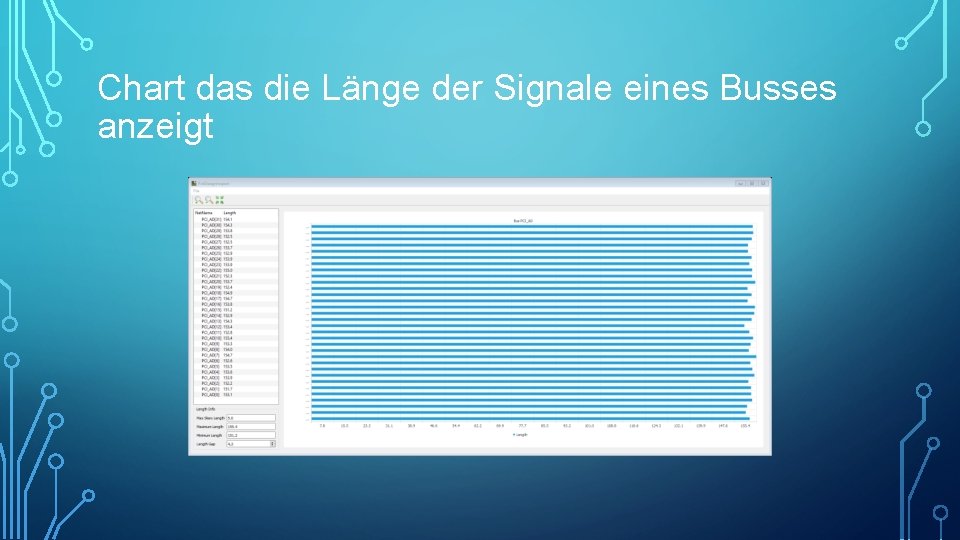

Chart das die Länge der Signale eines Busses anzeigt

Lowlight Anzeige

Single Signaldarstellung

Differential pair Anzeige
