PCB LAYOUT 1 Layout Plus Lite Edition 2

PCB LAYOUT 軟體操作流程 1. Layout Plus Lite Edition 2. Express. PCB S. C. Shei

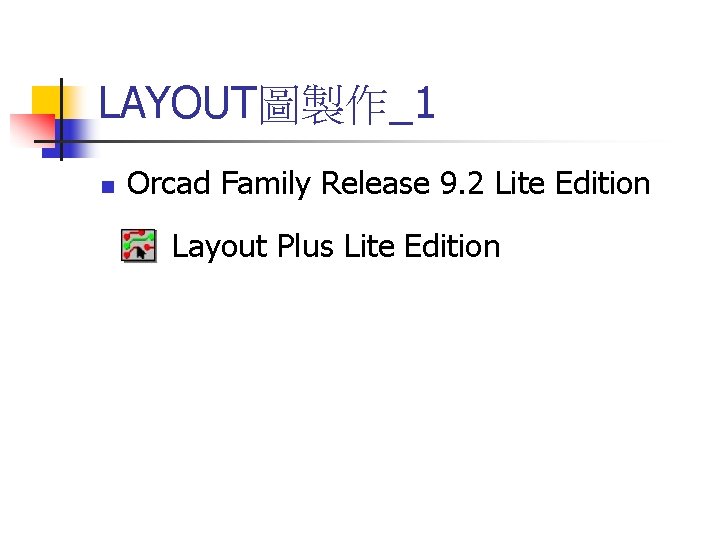

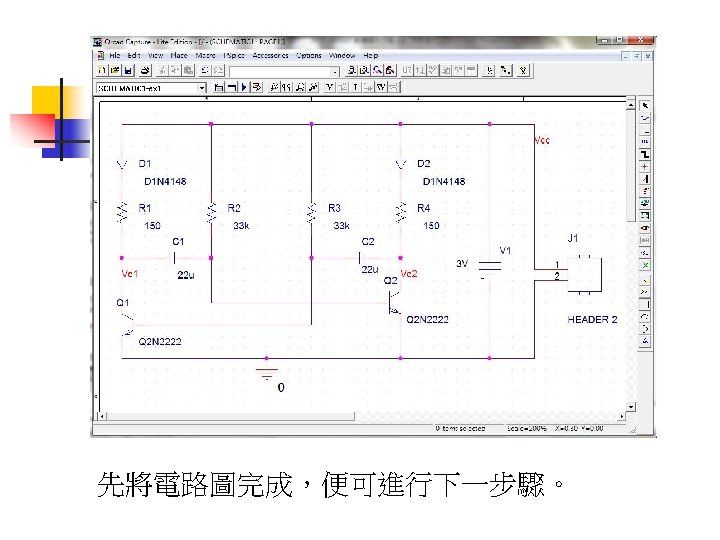

LAYOUT圖製作_1 n Orcad Family Release 9. 2 Lite Edition Layout Plus Lite Edition

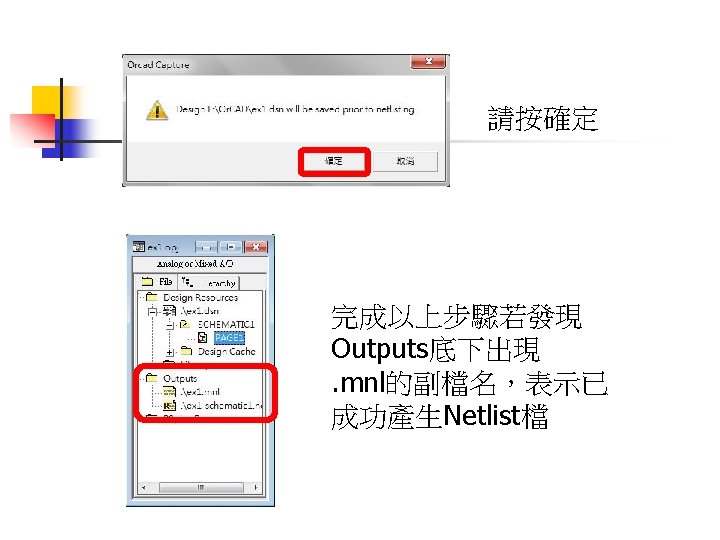

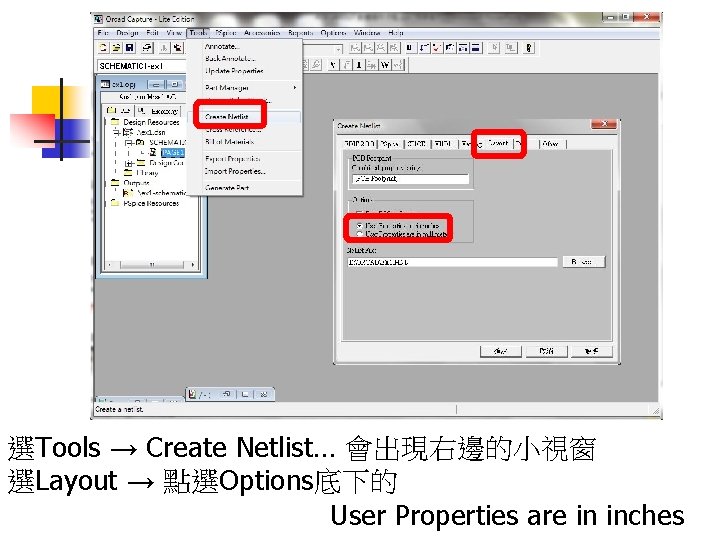

選Tools → Create Netlist… 會出現右邊的小視窗 選Layout → 點選Options底下的 User Properties are in inches

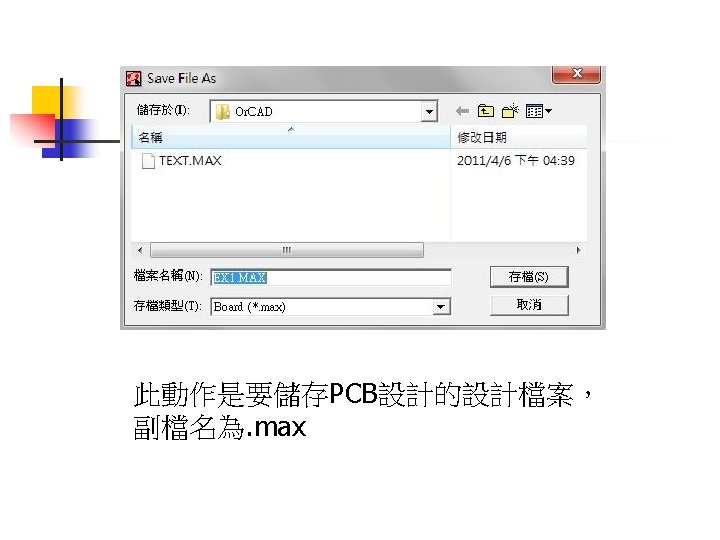

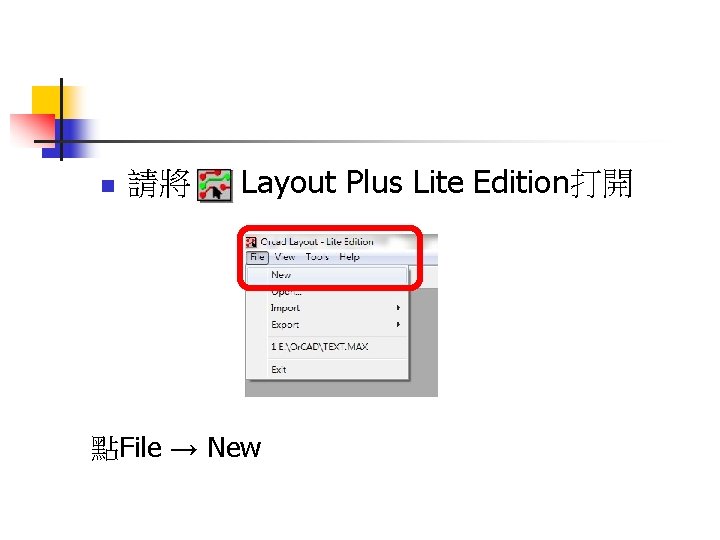

n 請將 Layout Plus Lite Edition打開 點File → New

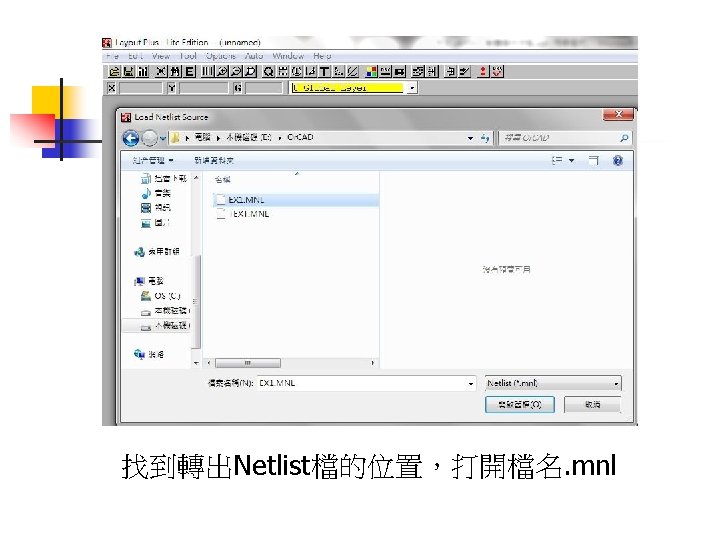

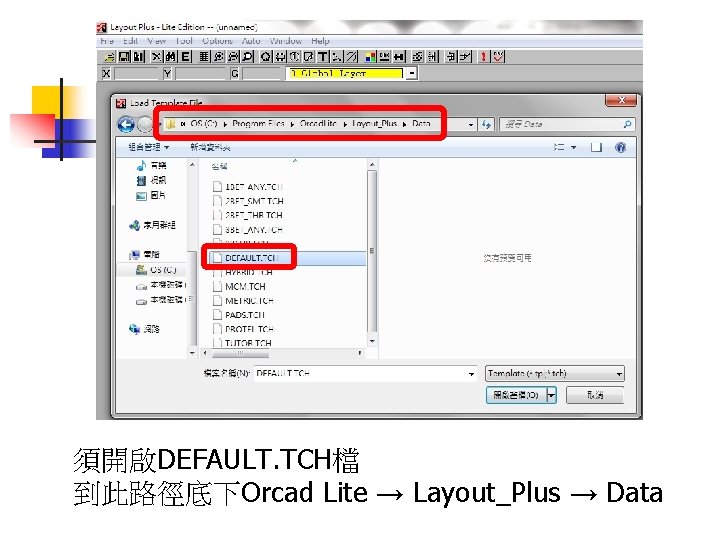

須開啟DEFAULT. TCH檔 到此路徑底下Orcad Lite → Layout_Plus → Data

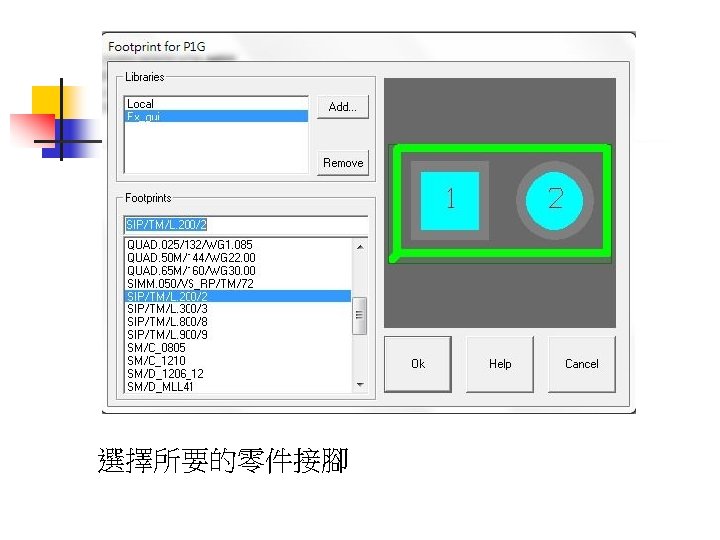

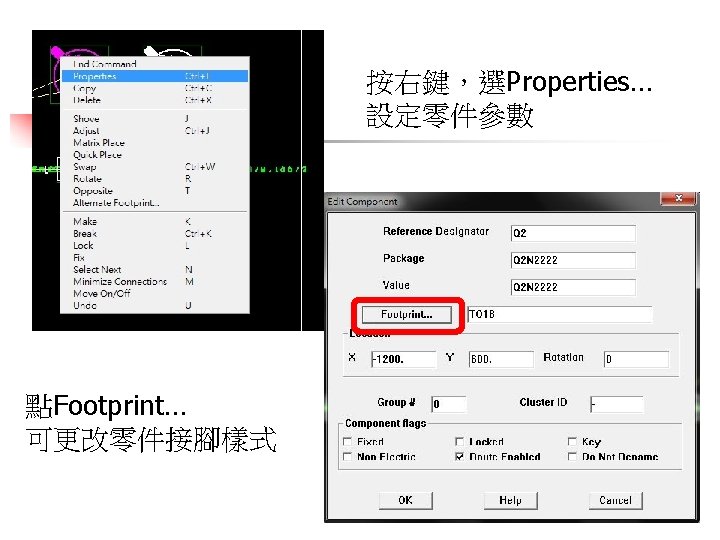

點Link existing footprint to component 選擇零件接腳圖

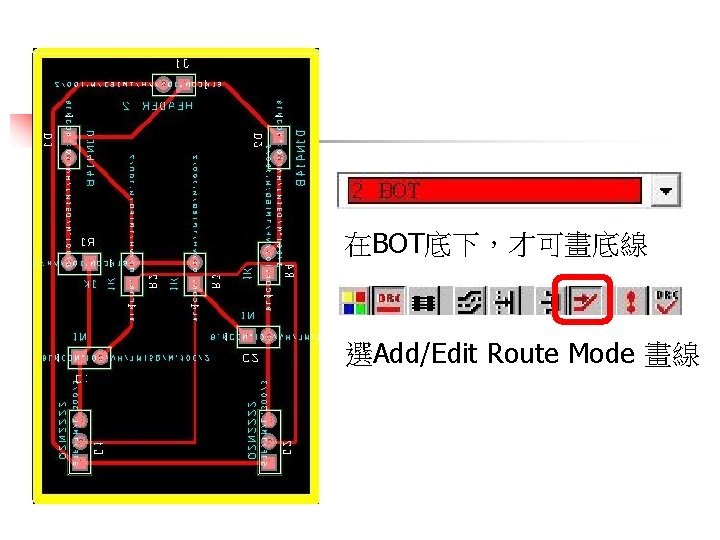

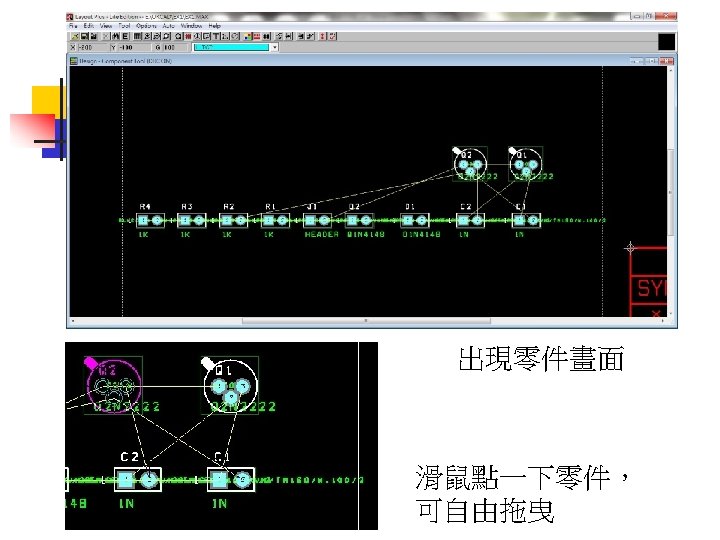

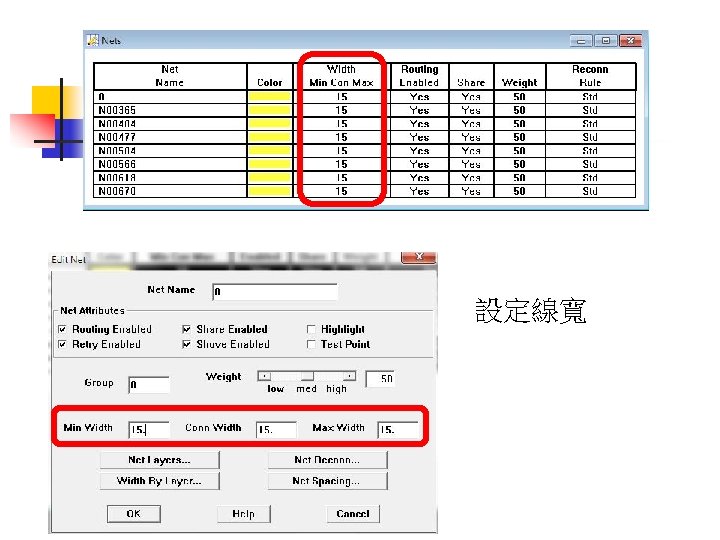

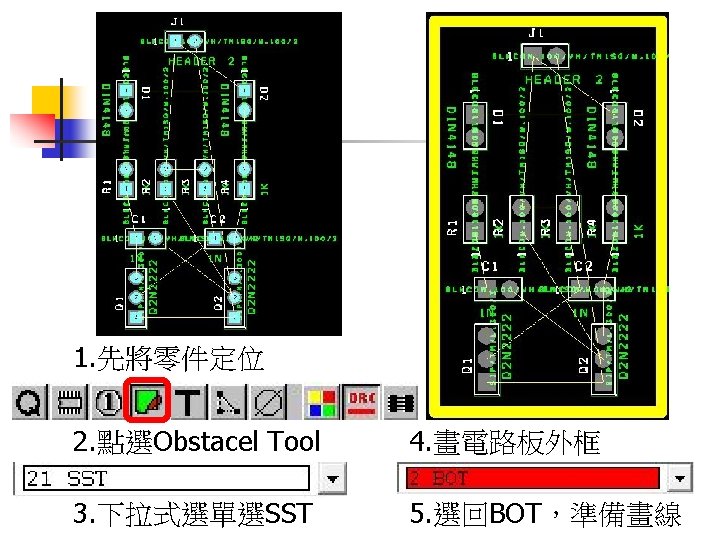

選Tool → Padstack → Select From Spreadsheet…

將SIP. lib_pad 1、2底下的BOTTOM數值改成 65

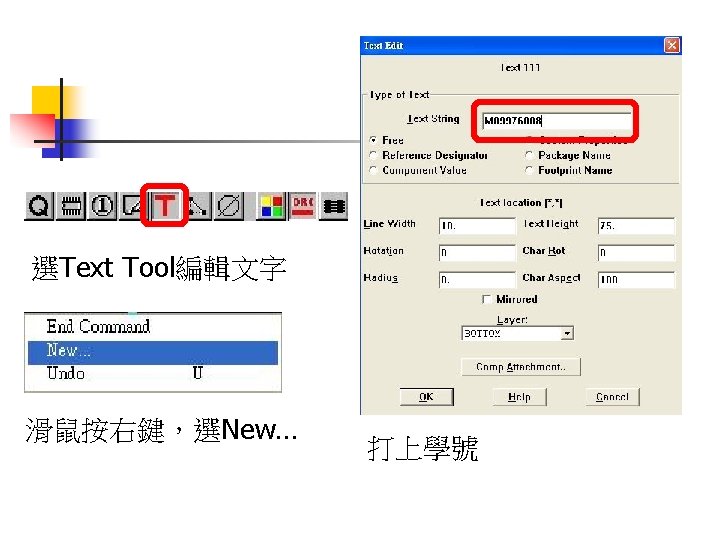

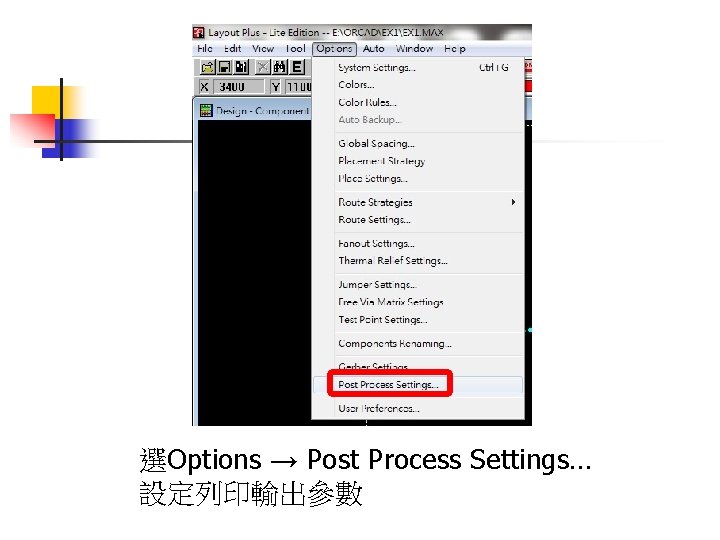

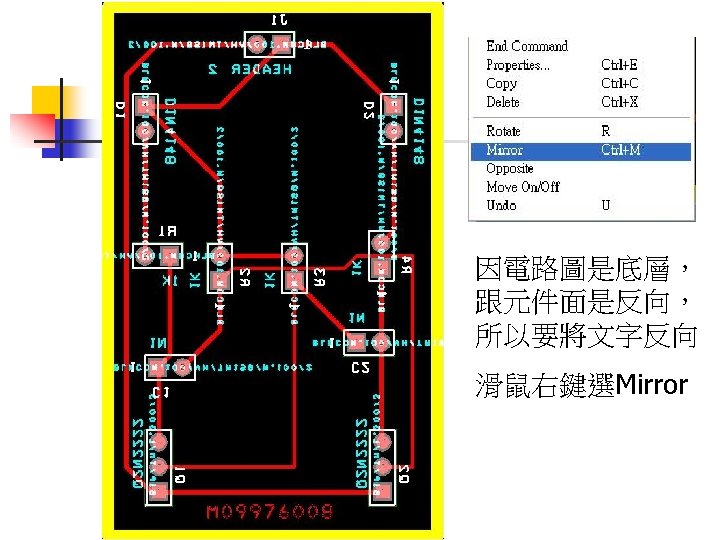

選Options → Post Process Settings… 設定列印輸出參數

手 列印輸出需點選Format底下的Print Manager 若交給廠商則需選擇Extended Gerber

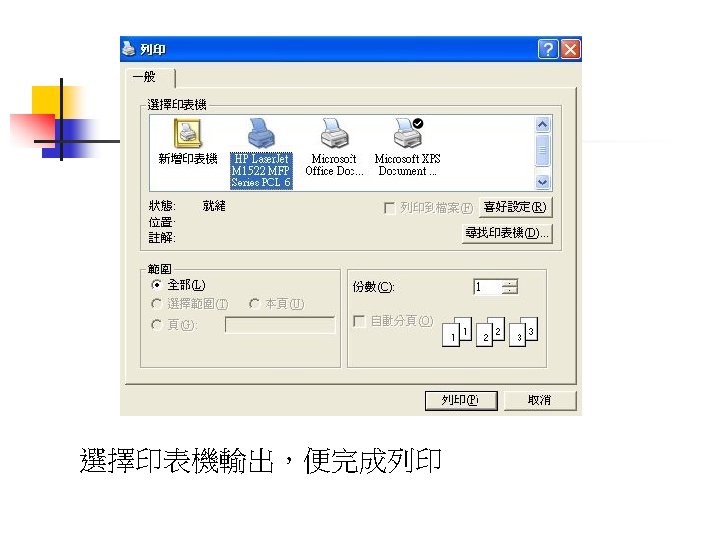

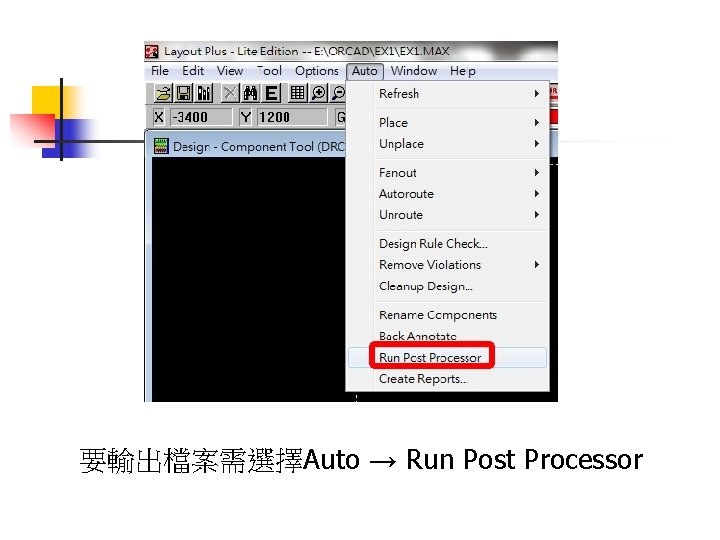

要輸出檔案需選擇Auto → Run Post Processor

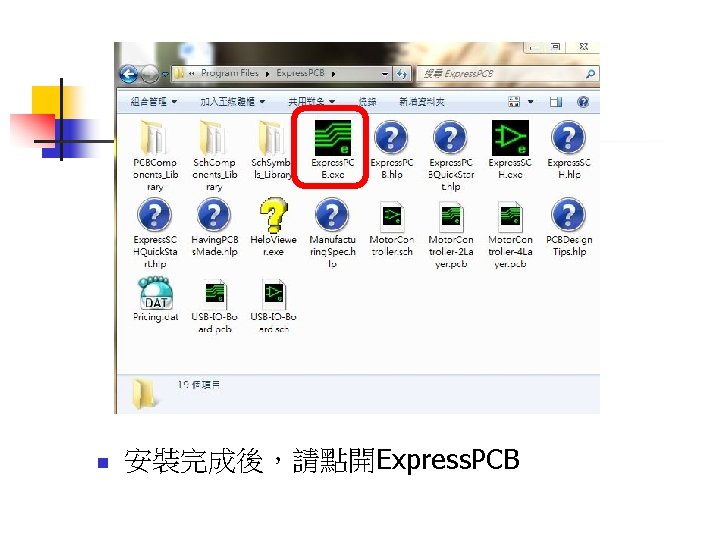

LAYOUT圖製作_2 n 免費簡單的PCB軟體 Express. PCB http: //www. expresspcb. com/Express. PCBH tm/Download. htm

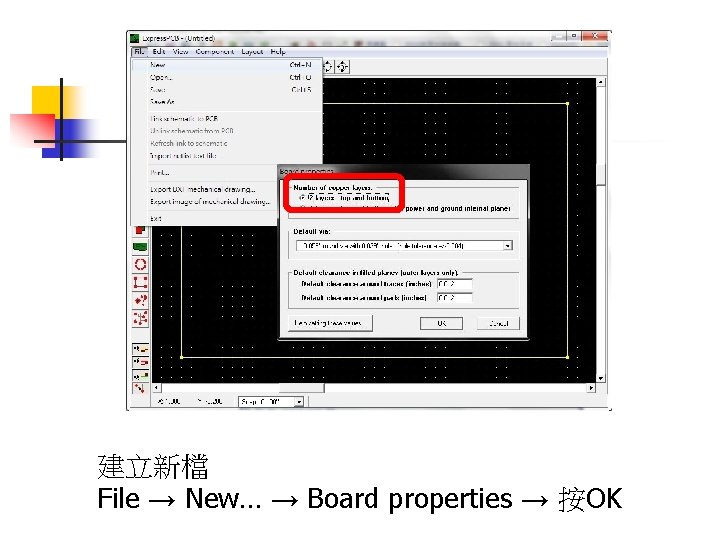

建立新檔 File → New… → Board properties → 按OK

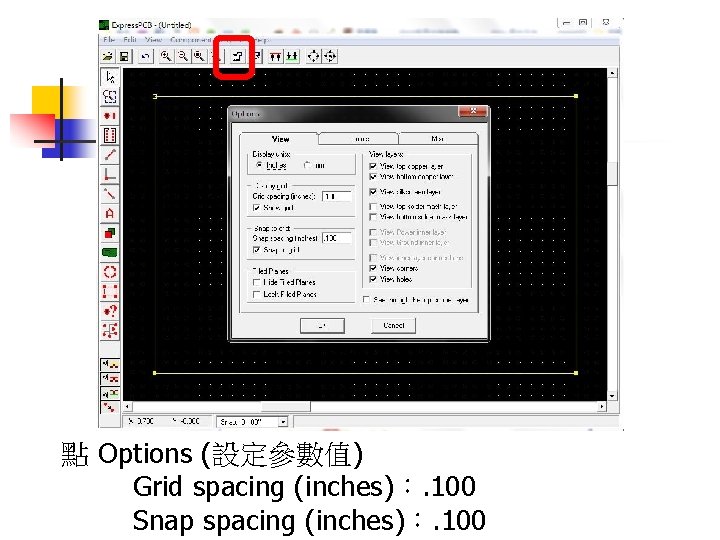

點 Options (設定參數值) Grid spacing (inches)：. 100 Snap spacing (inches)：. 100

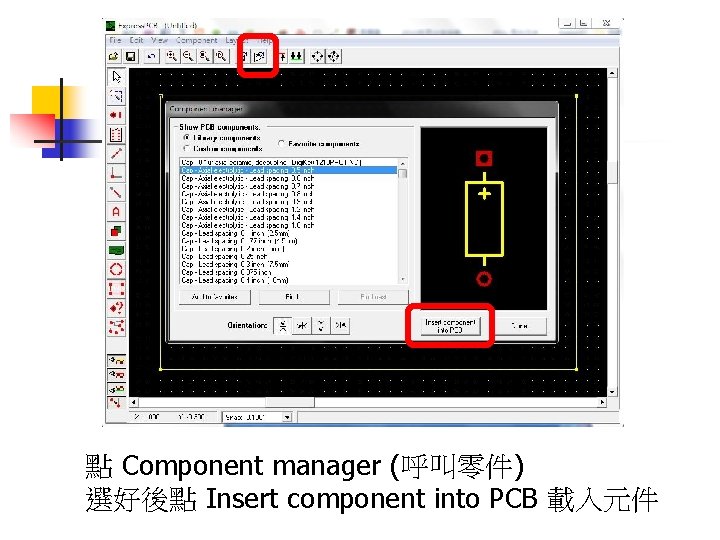

點 Component manager (呼叫零件) 選好後點 Insert component into PCB 載入元件
