PCB CUSTOMER DISK MT MASTER AW MODEM FTP

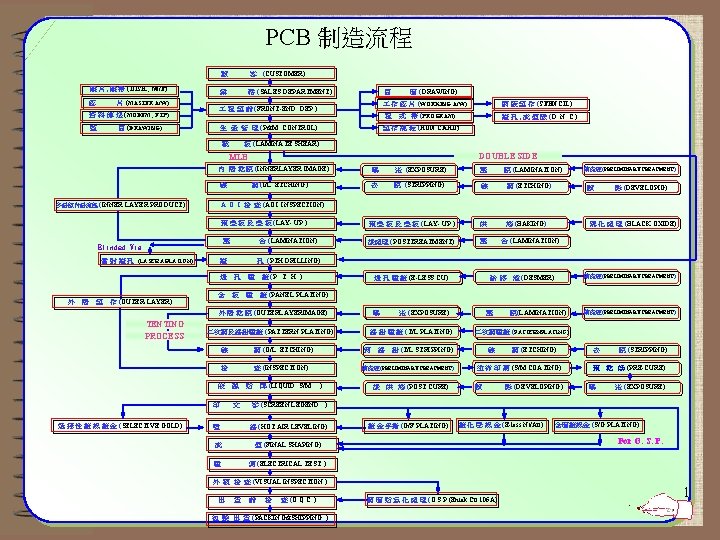

PCB 制造流程 顧 客 (CUSTOMER) 磁 片, 磁 帶 (DISK , M/T) 底 片 (MASTER A/W) 資 料 傳 送 (MODEM , FTP) 藍 圖 (DRAWING) 業 務 (SALES DEPARTMENT) 程 製 前 (FRONT-END DEP. ) 圖 面 (DRAWING) 作 底 片 (WORKING A/W) 網 版 製 作 (STENCIL) 程 式 帶 (PROGRAM) 生 產 管 理 (P&M CONTROL) 鑽 孔 , 成 型 機 (D. N. C. ) 製 作 規 範 (RUN CARD) 裁 板 (LAMINATE SHEAR) DOUBLE SIDE MLB 內 層 乾 膜 (INNERLAYER IMAGE) 蝕 銅 (I/L ETCHING) 多層板內層流程 (INNER LAYER PRODUCT) Blinded Via 雷 射 鑽 孔 (LASER ABLATION) 去 膜 (STRIPPING) 蝕 銅 (ETCHING) 前處理(PRELIMINARY TREATMENT ) 顯 影 (DEVELOPIG) 預 疊 板 及 疊 板 (LAY- UP ) 烘 烤 (BAKING) 壓 合 (LAMINATION) 後處理 (POSTTREATMENT) 壓 合 (LAMINATION) 黑 化 處 理 (BLACK OXIDE) 鑽 孔 (PTH DRILLING) 通 孔 電 鍍 (E-LESS CU) 除 膠 渣 (DESMER) 前處理(PRELIMINARY TREATMENT ) 曝 光 (EXPOSURE) 壓 膜(LAMINATION) 前處理(PRELIMINARY TREATMENT ) 全 板 電 鍍 (PANEL PLATING) 外 層 乾 膜 (OUTERLAYERIMAGE) TENTING PROCESS 壓 膜 (LAMINATION) A O I 檢 查 (AOI INSPECTION) 通 孔 電 鍍 (P. T. H. ) 外 層 製 作 (OUTER-LAYER) 曝 光 (EXPOSURE) 二次銅及錫鉛電鍍 (PATTERN PLATING) 蝕 銅 (O/L ETCHING) 檢 查 (INSPECTION) 液 態 防 焊 (LIQUID S/M ) 錫 鉛 電 鍍 (T/L PLATING) 二次銅電鍍 (PATTERNPLATING) 剝 錫 鉛 (T/L STRIPPING) 前處理(PRELIMINARY TREATMENT ) 後 烘 烤 (POST CURE) 蝕 銅 (ETCHING) 去 膜 (STRIPPING) 塗 佈 印 刷 (S/M COATING) 預 乾 燥 (PRE-CURE) 顯 影 (DEVELOPING) 曝 光 (EXPOSURE) 印 文 字 (SCREEN LEGEND ) 選 擇 性 鍍 鎳 鍍 金 (SELECTIVE GOLD) 噴 錫 (HOT AIR LEVELING) 鍍 金 手指 (G/F PLATING) 鍍 化 學 鎳 金 (E-less Ni/Au) 全面鍍鎳金 (S/G PLATING) For O. S. P. 成 型 (FINAL SHAPING) 電 測 (ELECTRICAL TEST ) 外 觀 檢 查 (VISUAL INSPECTION ) 出 貨 前 檢 查 (O Q C ) 包 裝 出 貨 (PACKING&SHIPPING ) 銅 面 防 氧 化 處 理 (O S P (Entek Cu 106 A) 1
(1)前製程治 具製作流程 顧 客 CUSTOMER 磁 片磁 帶 DISK , M/T 業 務 SALES DEP. 底 片 MASTER A/W 資料傳送 DRAWING 作底片 程 製 前 FRONT-END DEP. MODEM , FTP 藍 圖 圖 面 WORKING A/W 程 式 帶 PROGRAM 生 產 管 理 P&M CONTROL 網版製作 STENCIL 鑽孔, 成型機 D. N. C. 製作規 範 RUN CARD 裁 板 LAMINATE SHEAR 2

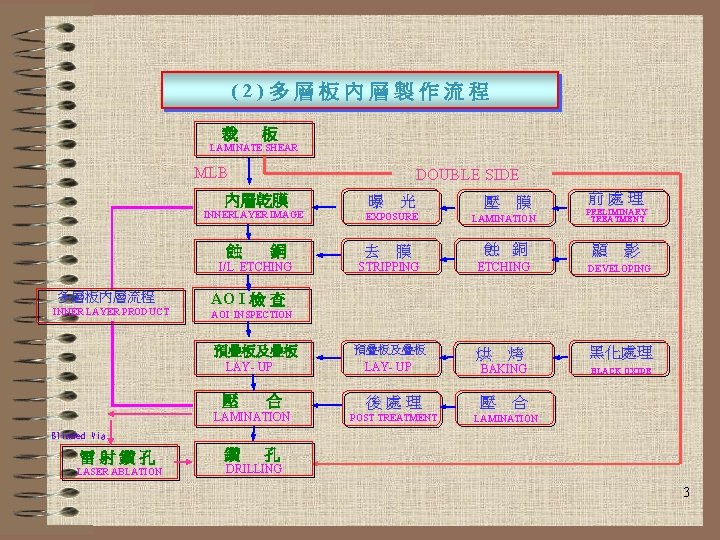

(2)多層板內層製作流程 裁 板 LAMINATE SHEAR MLB DOUBLE SIDE 曝 光 INNERLAYER IMAGE 壓 膜 EXPOSURE LAMINATION PRELIMINARY TREATMENT 去 膜 蝕 銅 顯 影 STRIPPING ETCHING DEVELOPING 烘 烤 黑化處理 蝕 銅 I/L ETCHING 多層板內層流程 INNER LAYER PRODUCT 前 處 理 內層乾膜 AO I 檢 查 AOI INSPECTION 預疊板及疊板 LAY- UP 壓 合 LAMINATION 預疊板及疊板 LAY- UP 後 處 理 POST TREATMENT BAKING BLACK OXIDE 壓 合 LAMINATION Blinded Via 雷射鑽孔 LASER ABLATION 鑽 孔 DRILLING 3
(3) 外層製作流程 鑽 孔 DRILLING 通 孔電鍍 P. T. H. 通孔電鍍 E-LESS CU 除膠 渣 DESMER 前 處 理 PRELIMINARY TREATMENT 全板電鍍 外 層 製 作 PANEL PLATING OUTER-LAYER 外 層 乾 膜 TENTING PROCESS 曝 光 OUTERLAYER IMAGE EXPOSURE 二次銅及錫鉛電鍍 PATTERN PLATING 蝕 銅 O/L ETCHING T/L PLATING 壓 膜 前 處 理 LAMINATION PRELIMINARY TREATMENT 二次銅電鍍 PATTERN PLATING 剝 錫 鉛 蝕 銅 T/L STRIPPING ETCHING 去 膜 STRIPPING 檢 查 INSPECTION 4
(4)外觀及成型製作流程 檢 查 前 處 理 INSPECTION PRELIMINARY TREATMENT 液態防焊 後 烘 烤 LIQUID S/M 塗佈印刷 S/M COATING 顯 影 POST CURE DEVELOPING 鍍金手指 鍍化學鎳金 預 乾 燥 PRE-CURE 曝 光 EXPOSURE 印文 字 SCREEN LEGEND 選擇性鍍鎳鍍金 SELECTIVE GOLD 噴 錫 HOT AIR LEVELING 成 HOT AIR LEVELING G/F PLATING E-less Ni/Au 全面鍍鎳金 GOLD PLATING 型 FINAL SHAPING 電 For O. S. P. 測 ELECTRICAL TEST 外觀檢 查 VISUAL INSPECTION 出貨前檢查 O Q C 包裝出貨 PACKING&SHIPPING 銅面防氧化處理 O S P (Entek Cu 106 A) 5

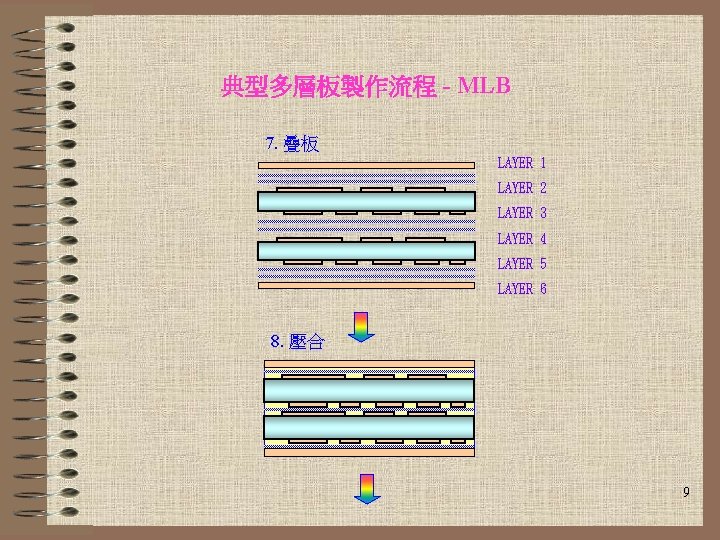

典型多層板製作流程 - MLB 7. 疊板 LAYER 1 LAYER 2 LAYER 3 LAYER 4 LAYER 5 LAYER 6 8. 壓合 9

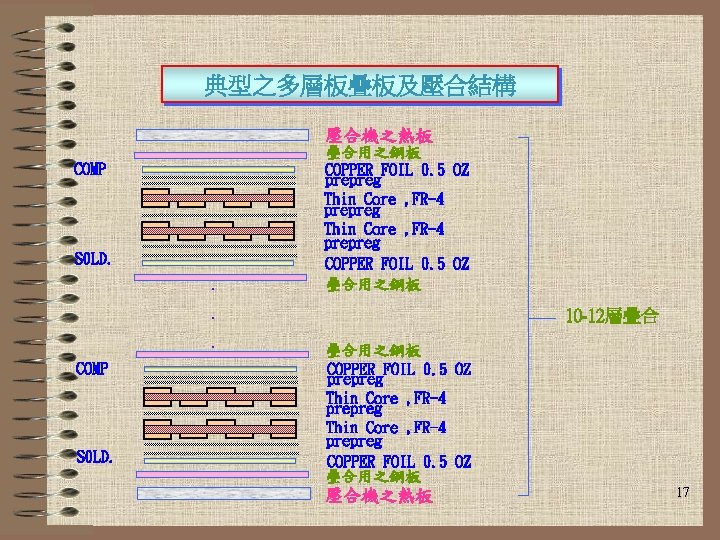

典型之多層板疊板及壓合結構 壓合機之熱板 COMP S 0 LD. . 疊合用之鋼板 COPPER FOIL 0. 5 OZ prepreg Thin Core , FR-4 prepreg COPPER FOIL 0. 5 OZ 疊合用之鋼板 . . COMP S 0 LD. 10 -12層疊合 疊合用之鋼板 COPPER FOIL 0. 5 OZ prepreg Thin Core , FR-4 prepreg COPPER FOIL 0. 5 OZ 疊合用之鋼板 壓合機之熱板 17
1. 下料裁板(Panel Size) COPPER FOIL Epoxy Glass 2. 內層板壓乾膜(光阻劑) Photo Resist 18

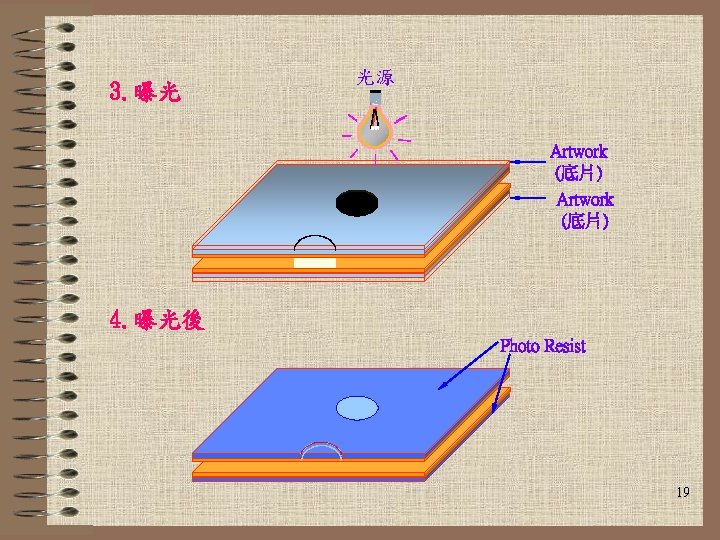

3. 曝光 光源 Artwork (底片) 4. 曝光後 Photo Resist 19

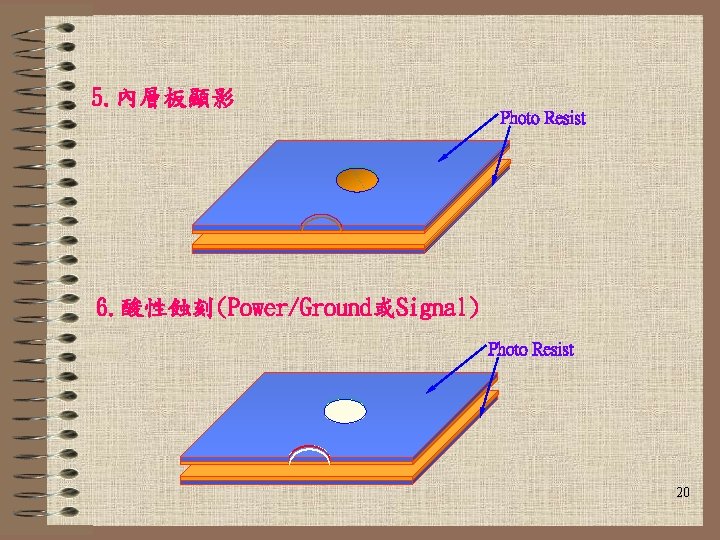

5. 內層板顯影 Photo Resist 6. 酸性蝕刻(Power/Ground或Signal) Photo Resist 20
7. 去乾膜 ( Strip Resist) 8. 黑化(Oxide Coating) 21

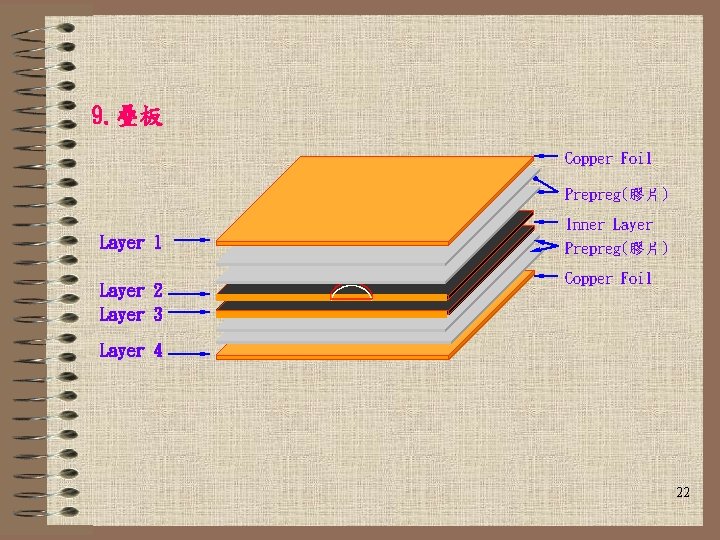

9. 疊板 Copper Foil Prepreg(膠片) Layer 1 Layer 2 Layer 3 Inner Layer Prepreg(膠片) Copper Foil Layer 4 22

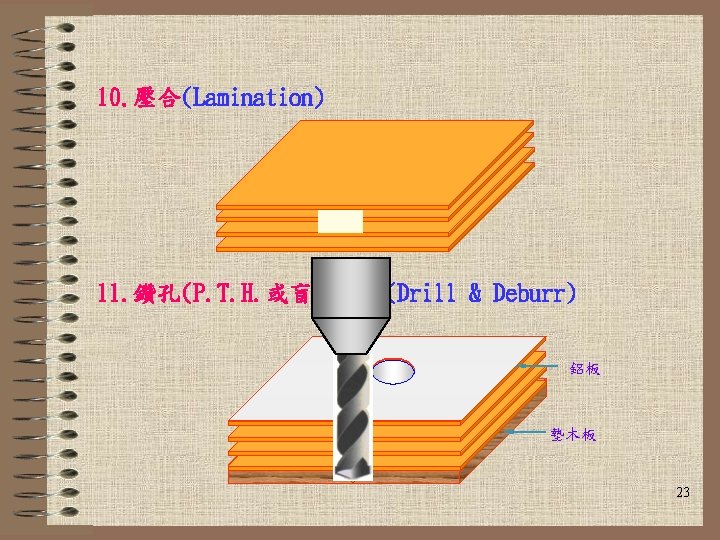

10. 壓合(Lamination) 11. 鑽孔(P. T. H. 或盲孔Via)(Drill & Deburr) 鋁板 墊木板 23

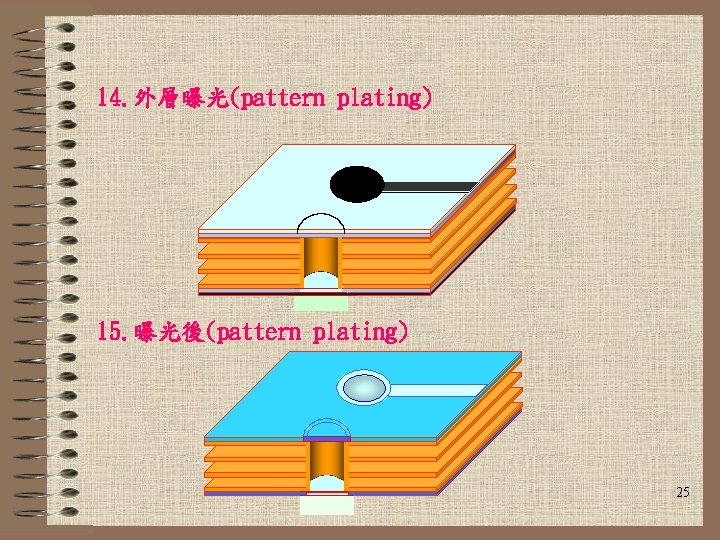

14. 外層曝光(pattern plating) 15. 曝光後(pattern plating) 25
24. 印文字 R 105 WWEI 94 V-0 25. 噴錫(浸金……) R 105 WWEI 94 V-0 30
43
