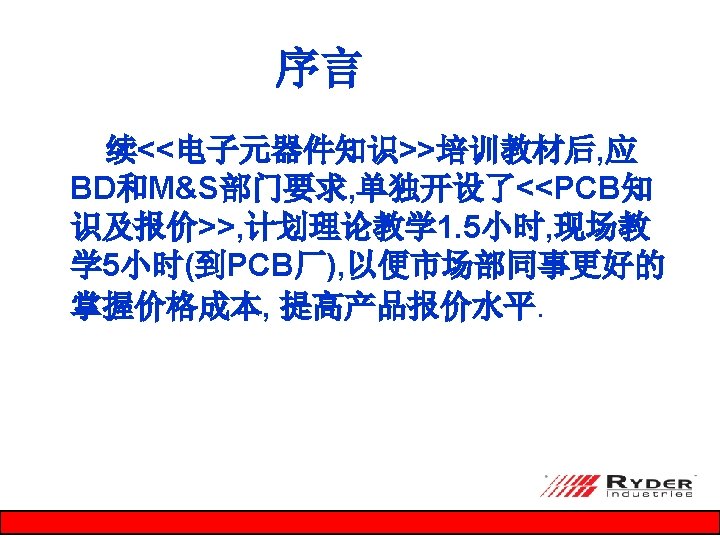

PCB知识及报价 ---应BD和M&S部门要求 Prepared by : NPD Zhangchangsun 05/May/2011

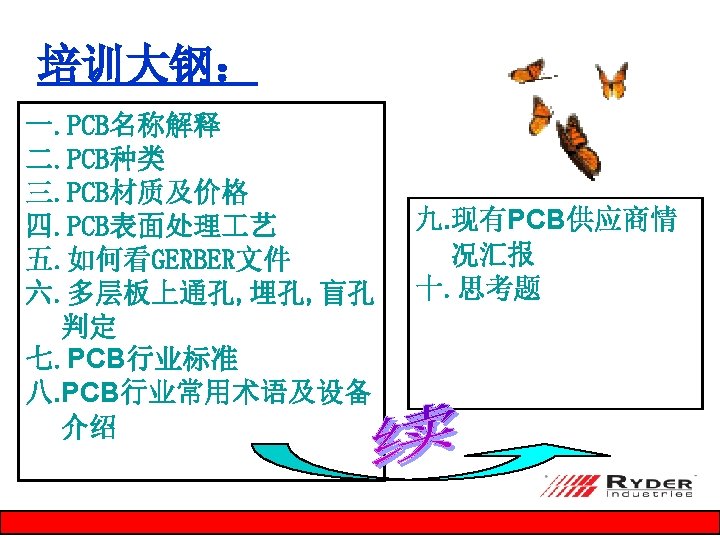

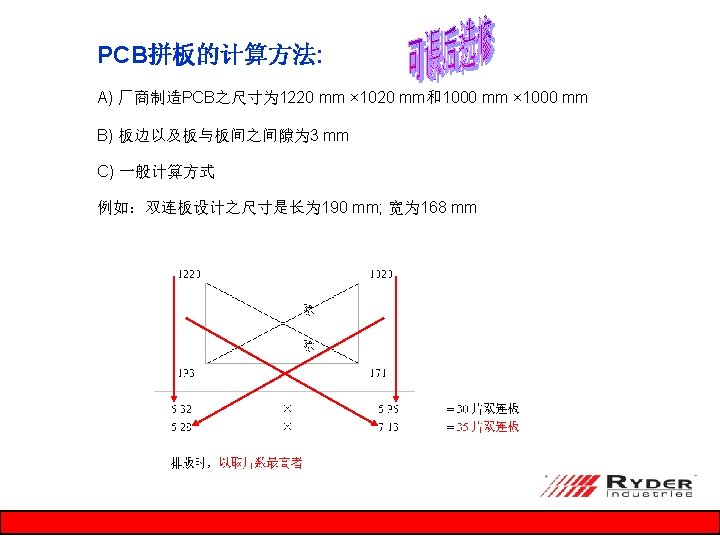

一. PCB名称解释 PCB----Printed Circuit Board印制电路板, 是以铜箔基板(Copperclad Laminate, 简称CCL)做为原料而制成的. 1220 mm × 1020 mm和1000 mm × 1000 mm两款标准铜箔基板

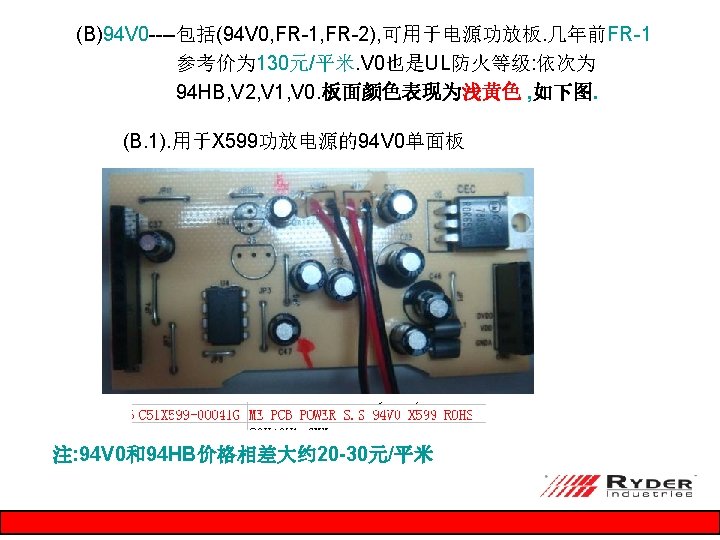

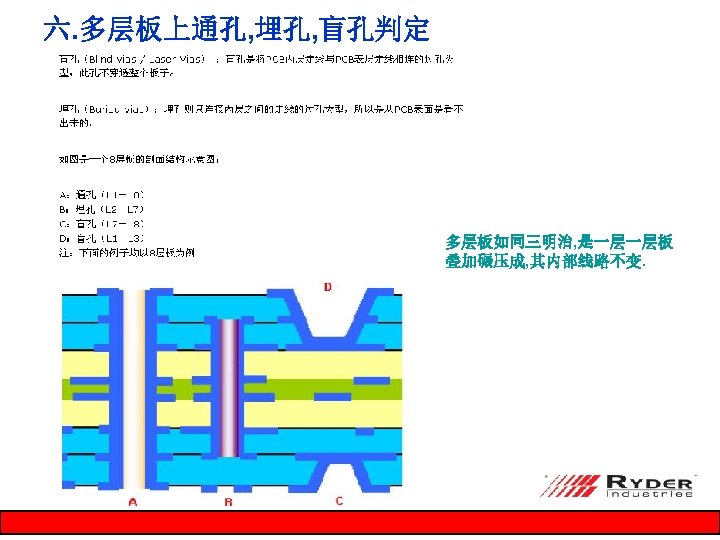

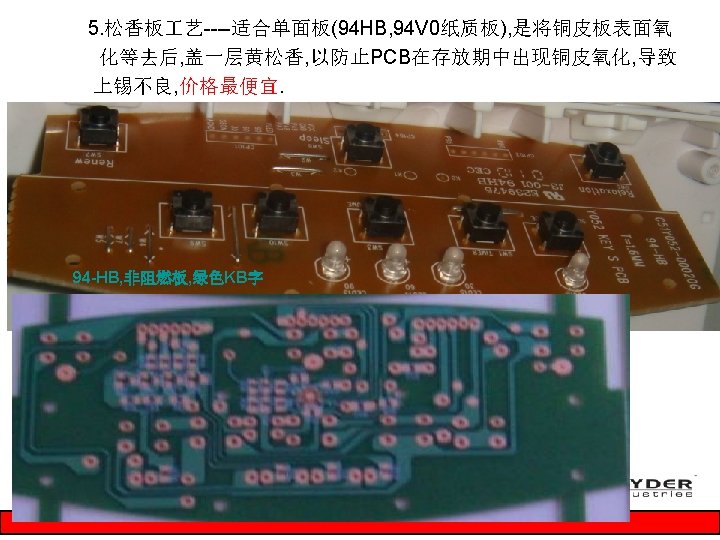

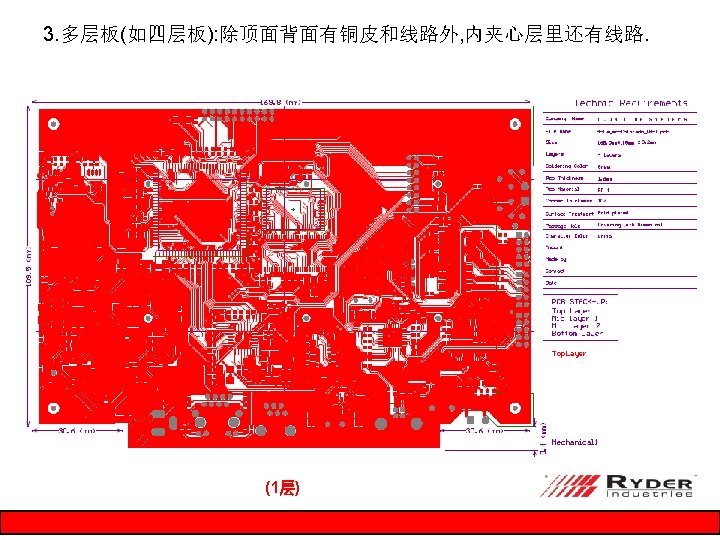

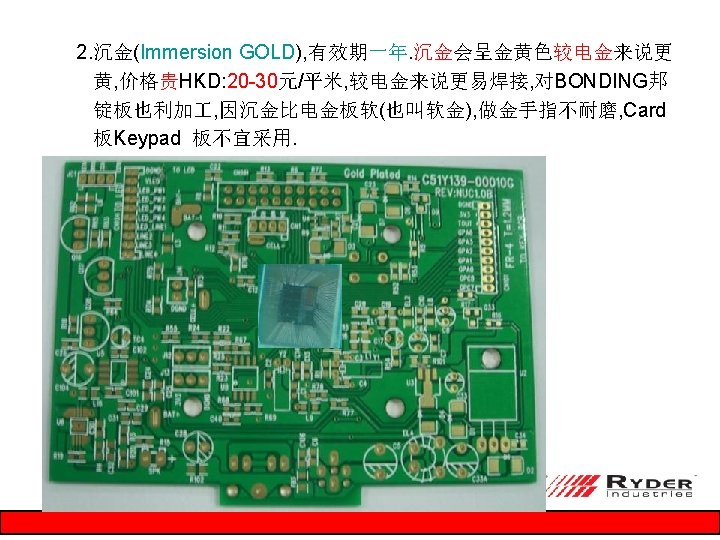

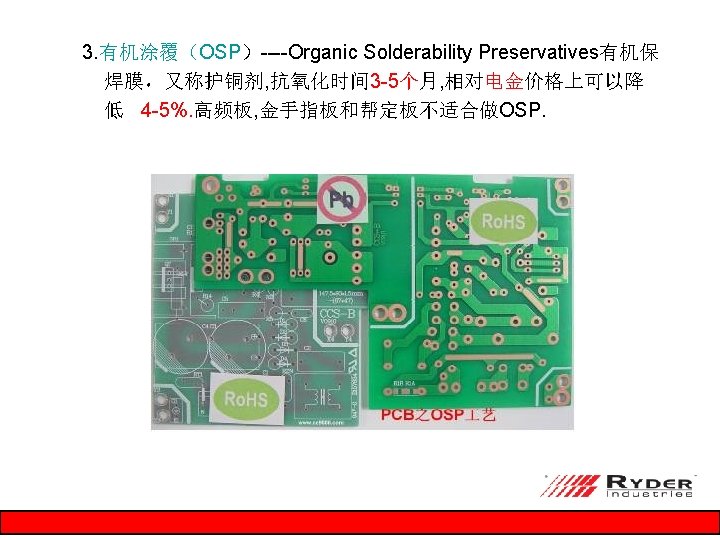

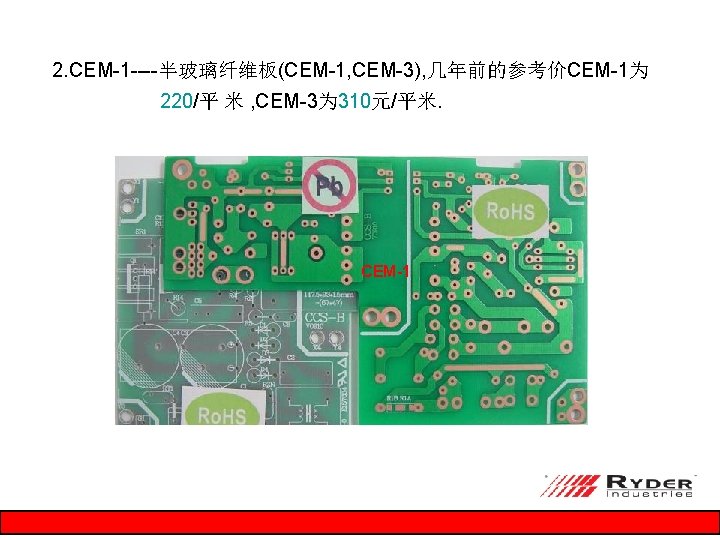

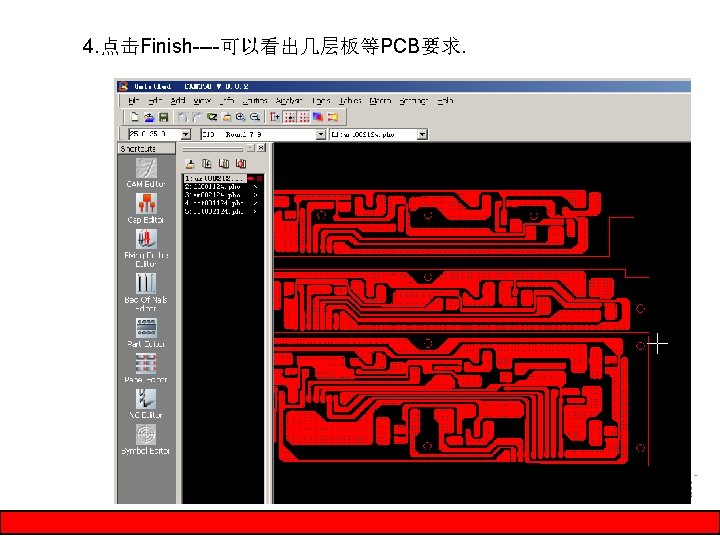

五. 如何看GERBER文件 1. 首先要按装cam 350看GERBER图软件 2. 按装后双击运行cam 350. exe 选import 和Autoimport

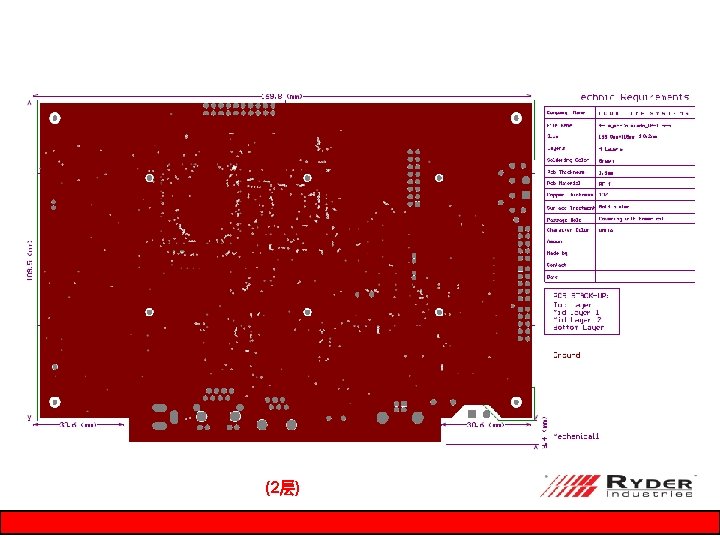

3. 选GERBER文件

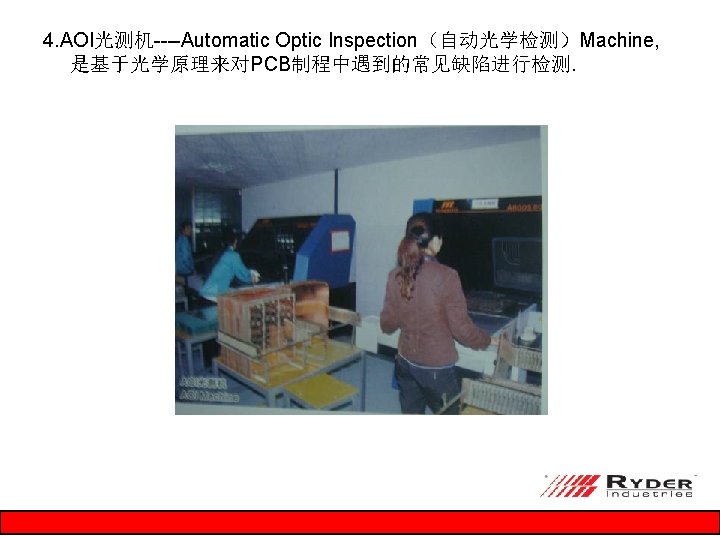

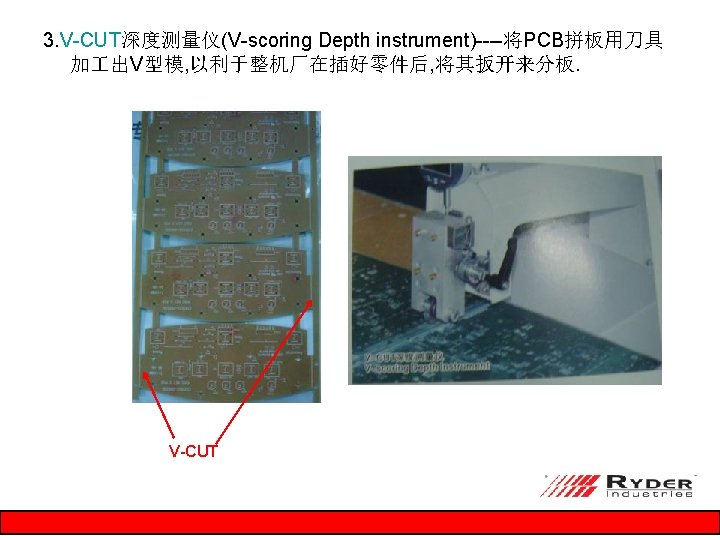

5. X-荧光镀层测厚仪(X-ray Fluorescence Measuring Equipment), 即使用 X-射线荧光原理测厚 .

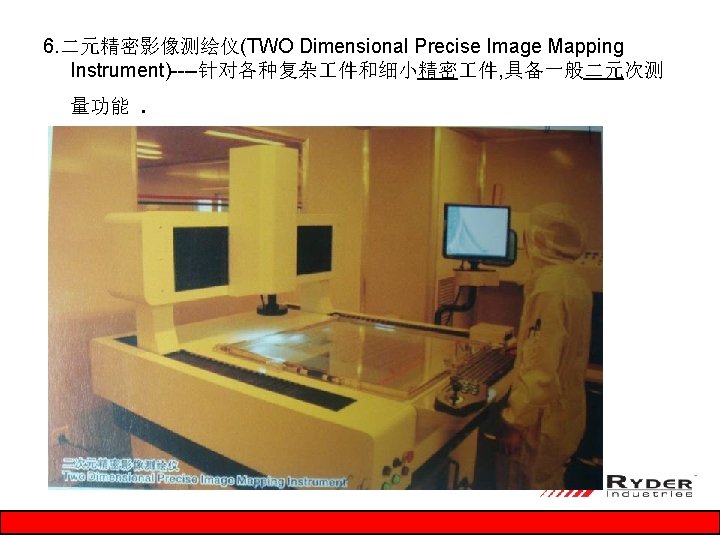

7. 孔铜测厚仪(Thickness Instrument For Hole Wall Copper)
8. 阻抗测试仪(Impedance Tester)
9. 铜箔拉力测试仪(Peel-off Instrument)
10. 耐压测试仪(Pressure Resistance Instrument)
Thank you!
