PAVIRO - Introduction Security Systems 1 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

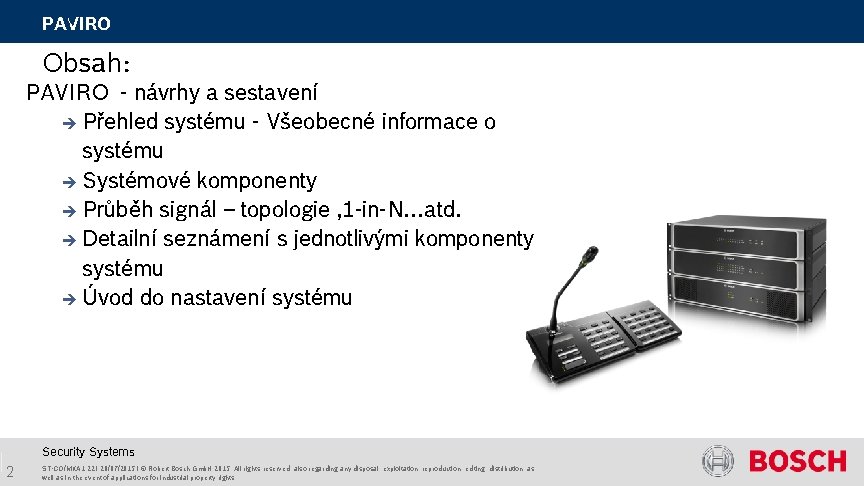

PAVIRO Obsah: PAVIRO - návrhy a sestavení è Přehled systému - Všeobecné informace o systému è Systémové komponenty è Průběh signál – topologie , 1 -in-N…atd. è Detailní seznámení s jednotlivými komponenty systému è Úvod do nastavení systému Security Systems 2 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

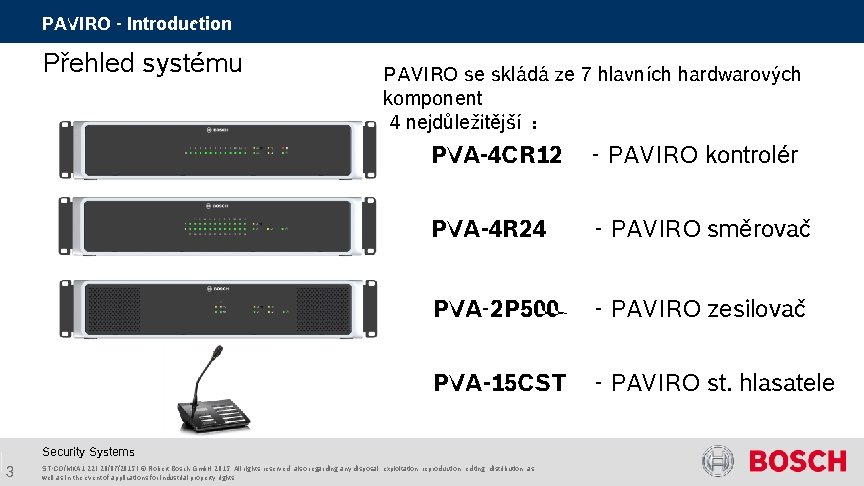

PAVIRO - Introduction Přehled systému PAVIRO se skládá ze 7 hlavních hardwarových komponent 4 nejdůležitější : PVA-4 CR 12 - PAVIRO kontrolér PVA-4 R 24 - PAVIRO směrovač PVA-2 P 500 - PAVIRO zesilovač PVA-15 CST - PAVIRO st. hlasatele Security Systems 3 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

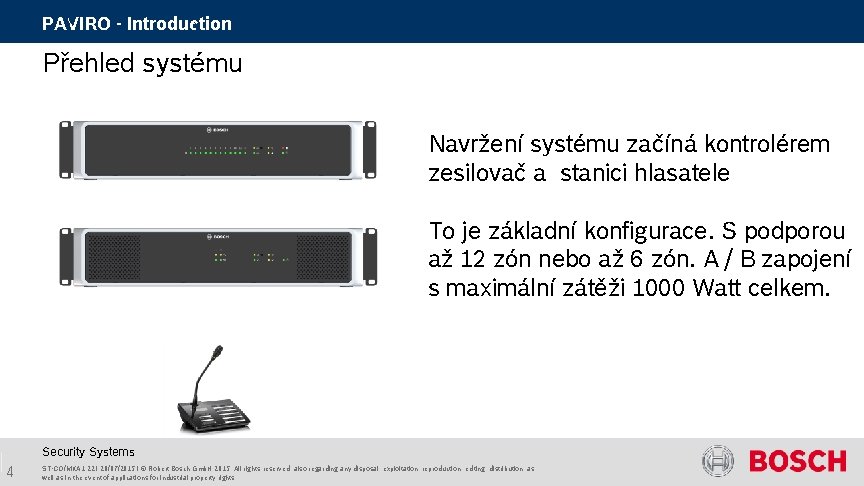

PAVIRO - Introduction Přehled systému Navržení systému začíná kontrolérem zesilovač a stanici hlasatele To je základní konfigurace. S podporou až 12 zón nebo až 6 zón. A / B zapojení s maximální zátěži 1000 Watt celkem. Security Systems 4 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

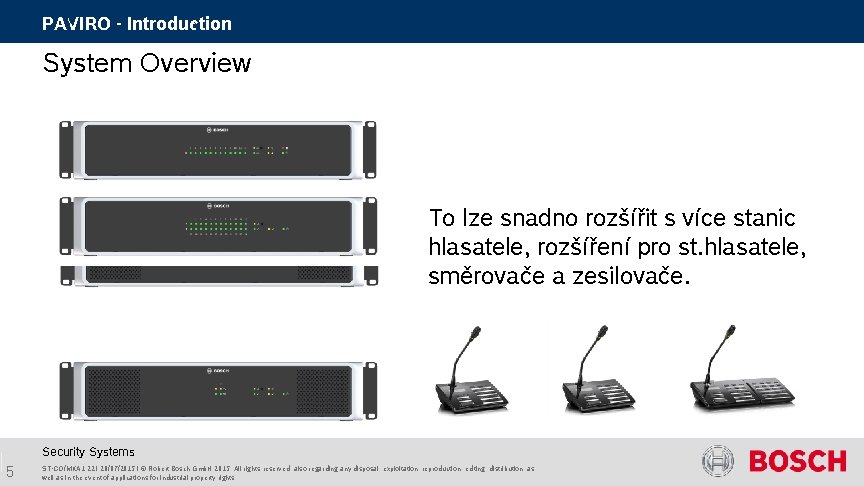

PAVIRO - Introduction System Overview To lze snadno rozšířit s více stanic hlasatele, rozšíření pro st. hlasatele, směrovače a zesilovače. Security Systems 5 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

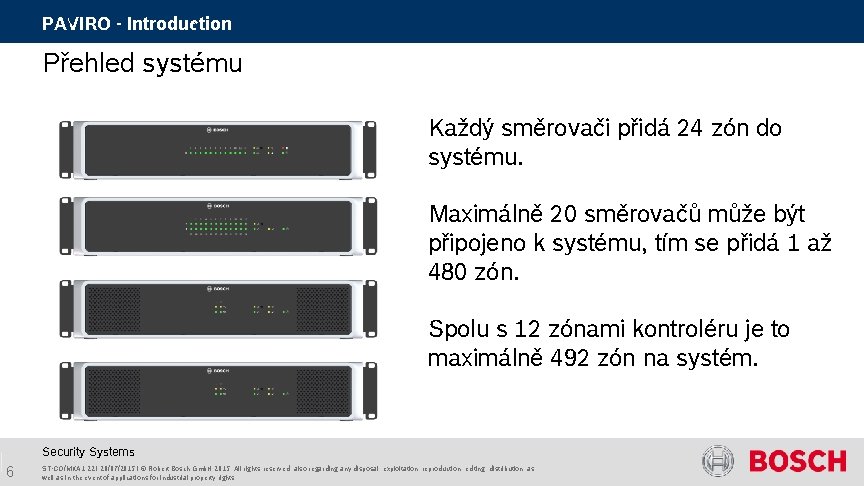

PAVIRO - Introduction Přehled systému Každý směrovači přidá 24 zón do systému. Maximálně 20 směrovačů může být připojeno k systému, tím se přidá 1 až 480 zón. Spolu s 12 zónami kontroléru je to maximálně 492 zón na systém. Security Systems 6 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

PAVIRO - Introduction Přehled systému Systém: Základní sestava: 1 kontrolér 1 zesilovač 1 stanice hlasatele Až 12 zon Security Systems 7 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

PAVIRO - Introduction Přehled systému Systém Větší systém: 1 kontrolér Až 20 směrovačů Až 50 zesilovačů Až 16 stanic hlasatele Až 5 rozšíření st. hlasatele na 1 stanici Až 492 zón Security Systems 8 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

PAVIRO - Introduction Systémové komponenty: Kontrolér Srdcem systému je kontrolér PVA-4 CR 12. Ten zahrnuje DSP a distribuuje 4 audio kanálů současně. Kontrolér má vnitřní směrovač, který umožňuje připojení až 12 zón. Security Systems 9 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

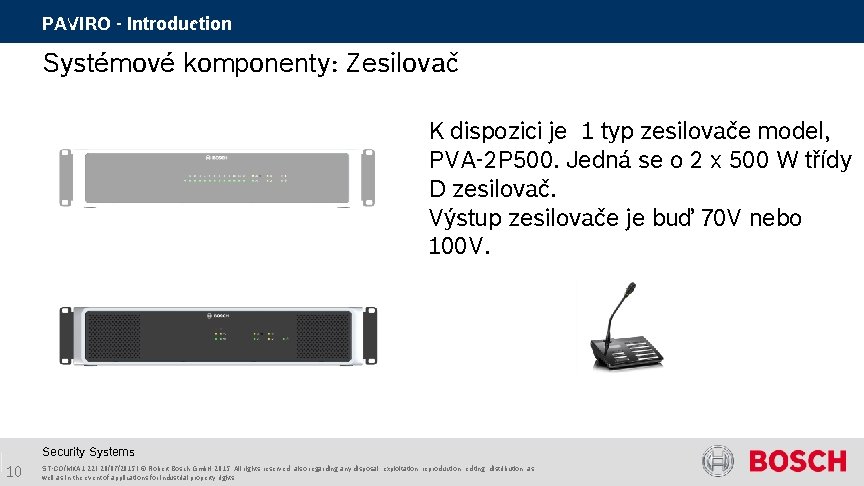

PAVIRO - Introduction Systémové komponenty: Zesilovač K dispozici je 1 typ zesilovače model, PVA-2 P 500. Jedná se o 2 x 500 W třídy D zesilovač. Výstup zesilovače je buď 70 V nebo 100 V. Security Systems 10 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

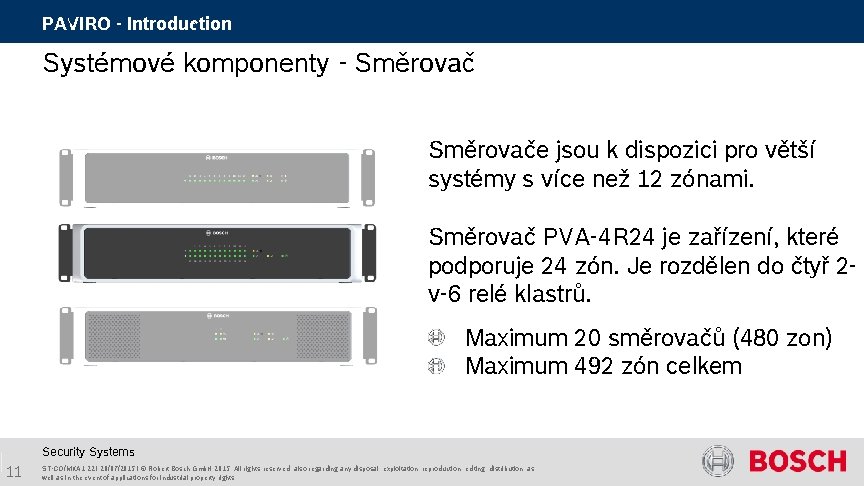

PAVIRO - Introduction Systémové komponenty - Směrovače jsou k dispozici pro větší systémy s více než 12 zónami. Směrovač PVA-4 R 24 je zařízení, které podporuje 24 zón. Je rozdělen do čtyř 2 v-6 relé klastrů. Maximum 20 směrovačů (480 zon) Maximum 492 zón celkem Security Systems 11 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

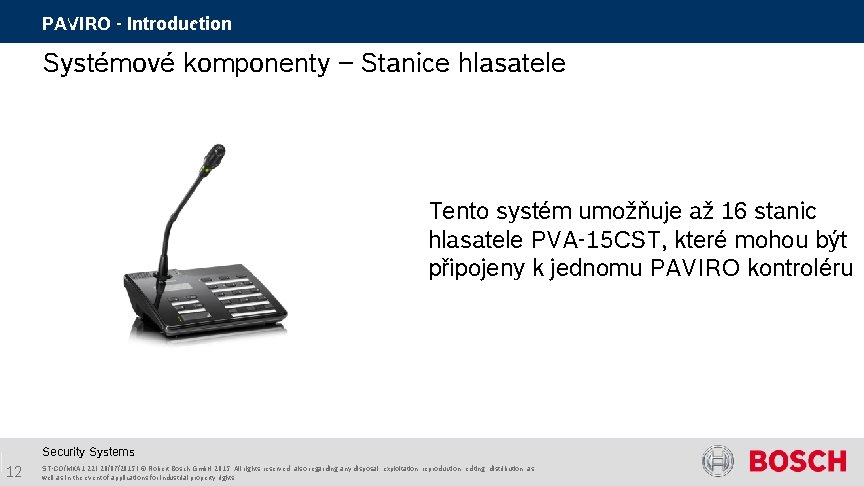

PAVIRO - Introduction Systémové komponenty – Stanice hlasatele Tento systém umožňuje až 16 stanic hlasatele PVA-15 CST, které mohou být připojeny k jednomu PAVIRO kontroléru Security Systems 12 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

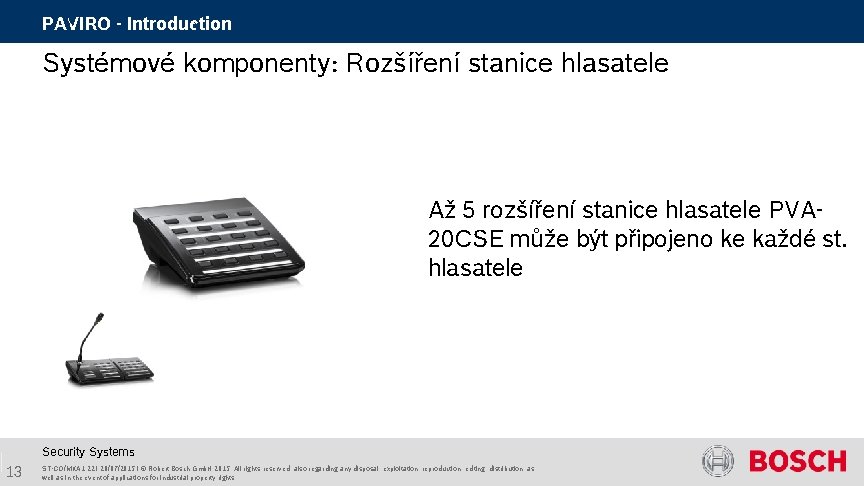

PAVIRO - Introduction Systémové komponenty: Rozšíření stanice hlasatele Až 5 rozšíření stanice hlasatele PVA 20 CSE může být připojeno ke každé st. hlasatele Security Systems 13 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

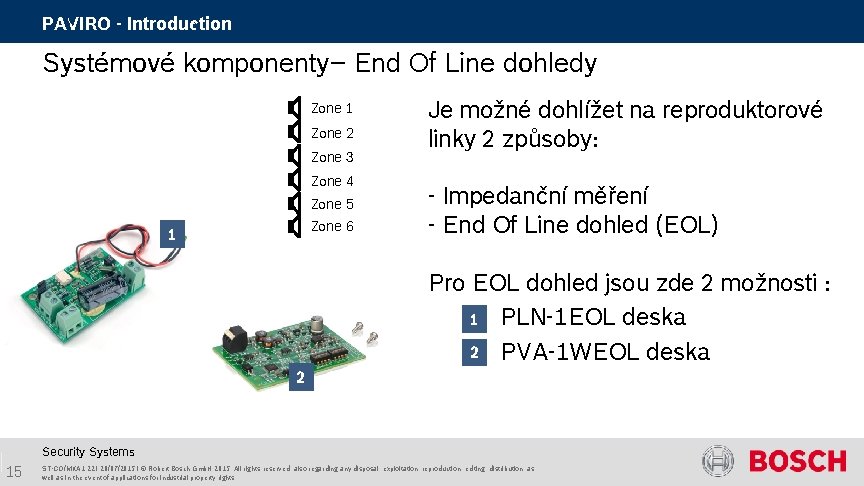

PAVIRO - Introduction Systémové komponenty– End Of Line dohledy Zone 1 Zone 2 Zone 3 Zone 4 Zone 5 Zone 6 1 Je možné dohlížet na reproduktorové linky 2 způsoby: - Impedanční měření - End Of Line dohled (EOL) Pro EOL dohled jsou zde 2 možnosti : • 1 PLN-1 EOL deska 2 PVA-1 WEOL deska 1. 2 Security Systems 15 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

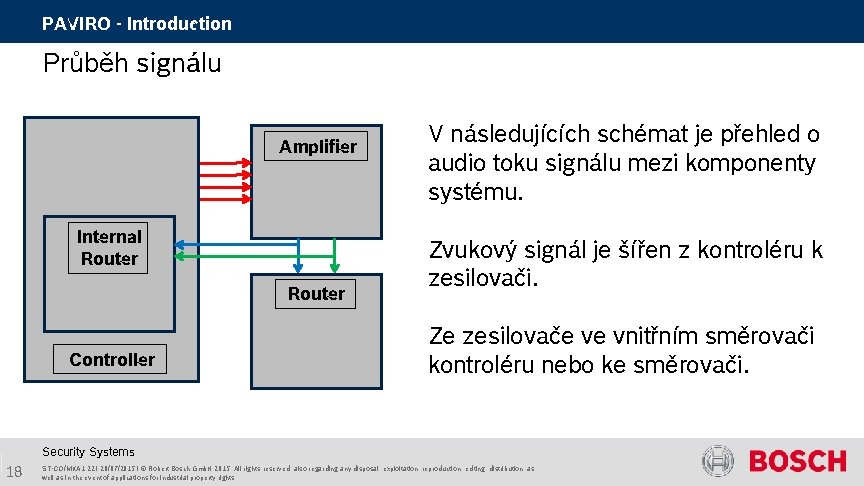

PAVIRO - Introduction Průběh signálu Amplifier Internal Router Controller V následujících schémat je přehled o audio toku signálu mezi komponenty systému. Zvukový signál je šířen z kontroléru k zesilovači. Ze zesilovače ve vnitřním směrovači kontroléru nebo ke směrovači. Security Systems 18 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

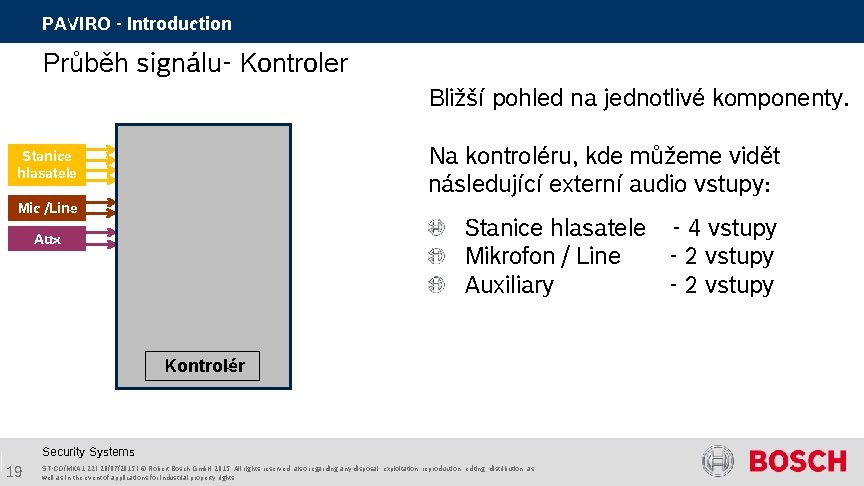

PAVIRO - Introduction Průběh signálu- Kontroler Bližší pohled na jednotlivé komponenty. Na kontroléru, kde můžeme vidět následující externí audio vstupy: Stanice hlasatele Mic /Line Stanice hlasatele - 4 vstupy Mikrofon / Line - 2 vstupy Auxiliary - 2 vstupy Aux Kontrolér Security Systems 19 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

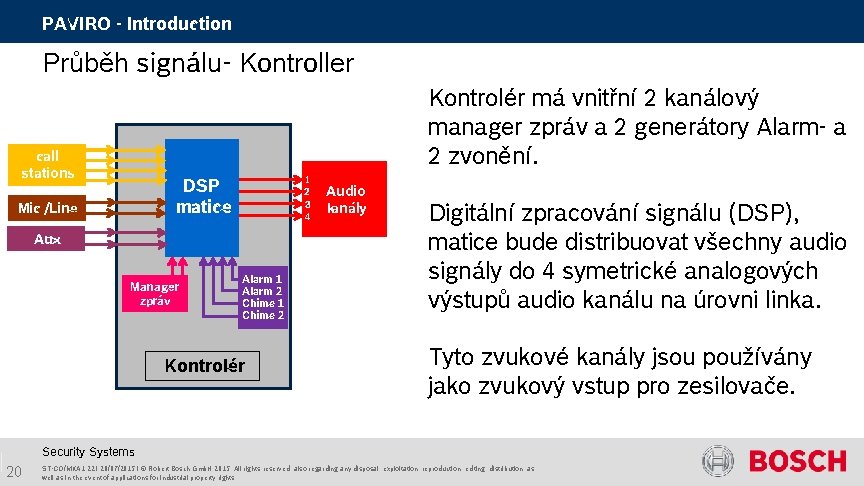

PAVIRO - Introduction Průběh signálu- Kontroller Kontrolér má vnitřní 2 kanálový manager zpráv a 2 generátory Alarm- a 2 zvonění. call stations 1 2 3 4 DSP matice Mic /Line Audio 4 audio kanály channels Aux Manager zpráv Alarm 1 Alarm 2 Chime 1 Chime 2 Kontrolér Digitální zpracování signálu (DSP), matice bude distribuovat všechny audio signály do 4 symetrické analogových výstupů audio kanálu na úrovni linka. Tyto zvukové kanály jsou používány jako zvukový vstup pro zesilovače. Security Systems 20 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

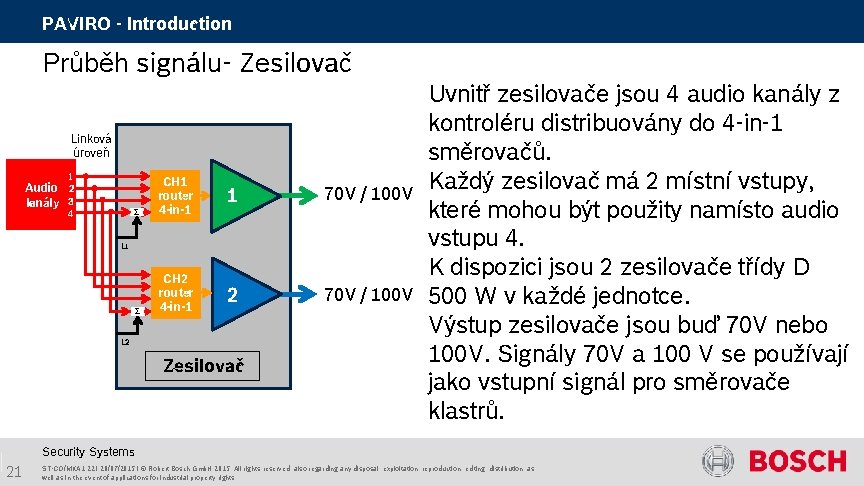

PAVIRO - Introduction Průběh signálu- Zesilovač Linková úroveň Audio kanály 1 2 3 4 1 70 V / 100 V Σ CH 1 router 4 -in-1 2 70 V / 100 V Σ CH 2 router 4 -in-1 L 2 Zesilovač Uvnitř zesilovače jsou 4 audio kanály z kontroléru distribuovány do 4 -in-1 směrovačů. Každý zesilovač má 2 místní vstupy, které mohou být použity namísto audio vstupu 4. K dispozici jsou 2 zesilovače třídy D 500 W v každé jednotce. Výstup zesilovače jsou buď 70 V nebo 100 V. Signály 70 V a 100 V se používají jako vstupní signál pro směrovače klastrů. Security Systems 21 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

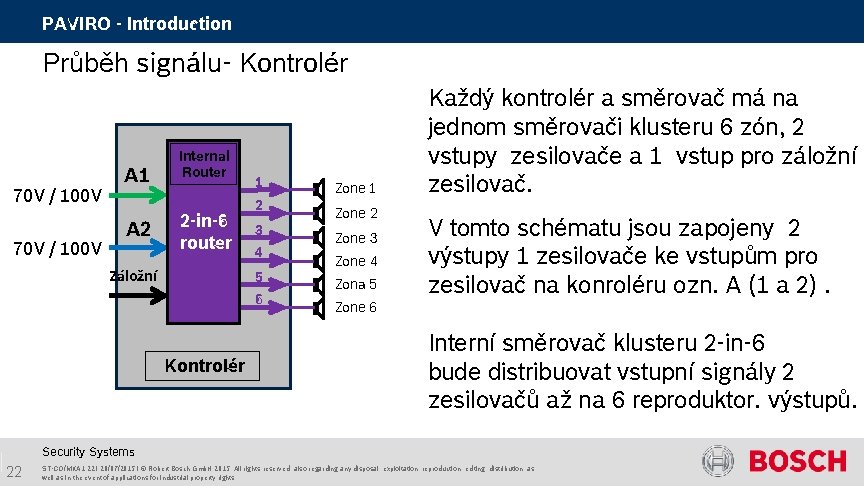

PAVIRO - Introduction Průběh signálu- Kontrolér 70 V / 100 V A 1 A 2 Internal Router 2 -in-6 router Záložní 1 2 3 4 5 6 Kontrolér Zone 1 Zone 2 Zone 3 Zone 4 Zona 5 Každý kontrolér a směrovač má na jednom směrovači klusteru 6 zón, 2 vstupy zesilovače a 1 vstup pro záložní zesilovač. V tomto schématu jsou zapojeny 2 výstupy 1 zesilovače ke vstupům pro zesilovač na konroléru ozn. A (1 a 2). Zone 6 Interní směrovač klusteru 2 -in-6 bude distribuovat vstupní signály 2 zesilovačů až na 6 reproduktor. výstupů. Security Systems 22 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

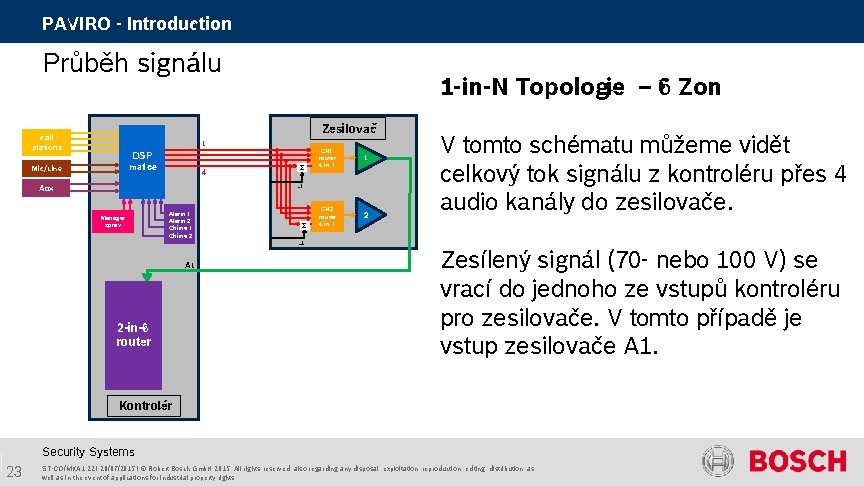

PAVIRO - Introduction Průběh signálu 1 -in-N Topologie – 6 Zon Zesilovač call stations 1 DSP matice Mic /Line 4 Σ CH 1 router 4 -in-1 1 CH 2 router 4 -in-1 2 L 1 Aux Manager zpráv Alarm 1 Alarm 2 Chime 1 Chime 2 Σ V tomto schématu můžeme vidět celkový tok signálu z kontroléru přes 4 audio kanály do zesilovače. L 2 A 1 2 -in-6 router Zesílený signál (70 - nebo 100 V) se vrací do jednoho ze vstupů kontroléru pro zesilovače. V tomto případě je vstup zesilovače A 1. Kontrolér Security Systems 23 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

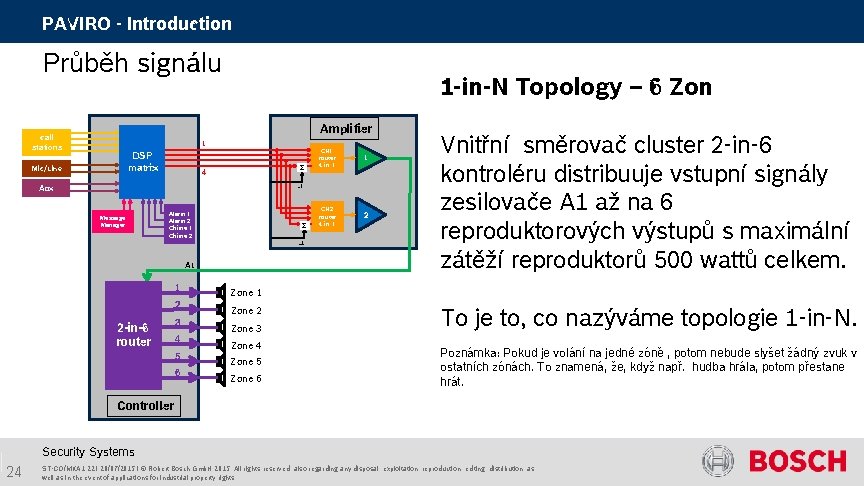

PAVIRO - Introduction Průběh signálu 1 -in-N Topology – 6 Zon Amplifier call stations 1 DSP matrix Mic /Line Σ 4 CH 1 router 4 -in-1 1 CH 2 router 4 -in-1 2 L 1 Aux Message Manager Alarm 1 Alarm 2 Chime 1 Chime 2 Σ L 2 A 1 1 2 2 -in-6 router 3 4 5 6 Vnitřní směrovač cluster 2 -in-6 kontroléru distribuuje vstupní signály zesilovače A 1 až na 6 reproduktorových výstupů s maximální zátěží reproduktorů 500 wattů celkem. Zone 1 Zone 2 Zone 3 Zone 4 Zone 5 Zone 6 To je to, co nazýváme topologie 1 -in-N. Poznámka: Pokud je volání na jedné zóně , potom nebude slyšet žádný zvuk v ostatních zónách. To znamená, že, když např. hudba hrála, potom přestane hrát. Controller Security Systems 24 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

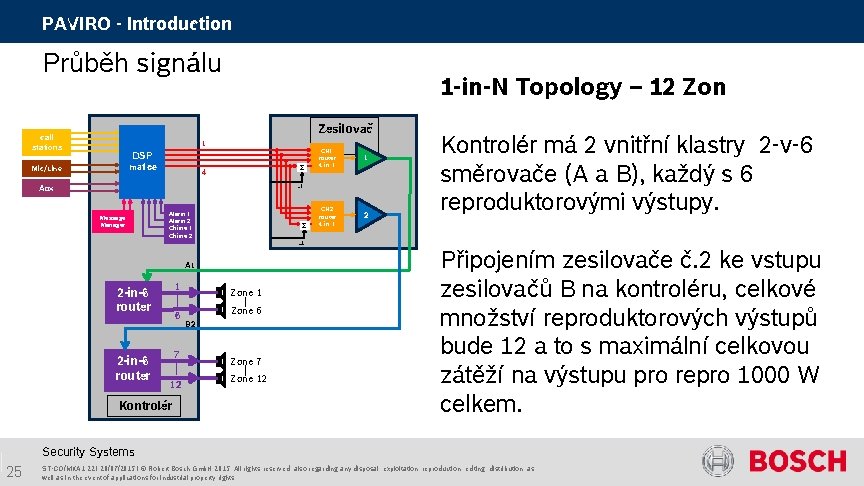

PAVIRO - Introduction Průběh signálu 1 -in-N Topology – 12 Zon Zesilovač call stations 1 DSP matice Mic /Line Σ 4 CH 1 router 4 -in-1 1 CH 2 router 4 -in-1 2 L 1 Aux Message Manager Alarm 1 Alarm 2 Chime 1 Chime 2 Σ Kontrolér má 2 vnitřní klastry 2 -v-6 směrovače (A a B), každý s 6 reproduktorovými výstupy. L 2 A 1 1 2 -in-6 router 2 6 3 2 -in-6 router Zone 1 Zone 6 B 2 4 7 5 6 12 Kontrolér Zone 7 Zone 12 Připojením zesilovače č. 2 ke vstupu zesilovačů B na kontroléru, celkové množství reproduktorových výstupů bude 12 a to s maximální celkovou zátěží na výstupu pro repro 1000 W celkem. Security Systems 25 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

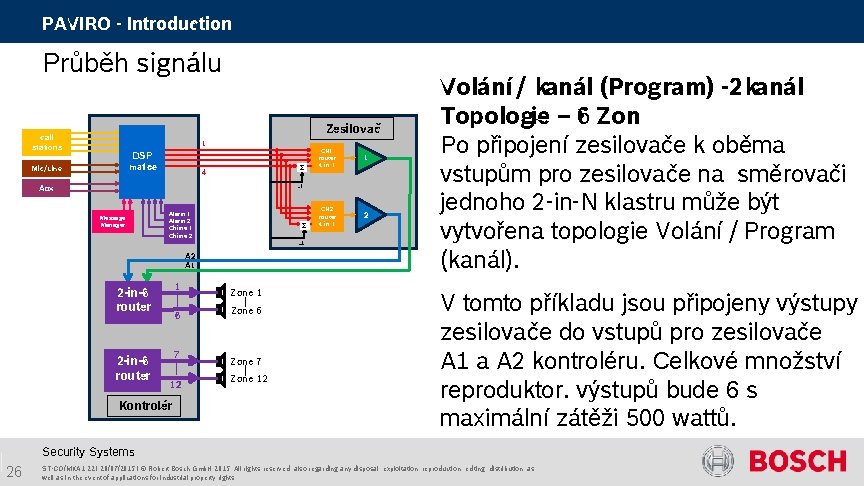

PAVIRO - Introduction Průběh signálu Zesilovač call stations 1 DSP matice Mic /Line Σ 4 CH 1 router 4 -in-1 1 CH 2 router 4 -in-1 2 L 1 Aux Message Manager Alarm 1 Alarm 2 Chime 1 Chime 2 Σ L 2 A 1 1 2 -in-6 router 6 7 12 Kontrolér Zone 1 Zone 6 Zone 7 Zone 12 Volání / kanál (Program) -2 kanál Topologie – 6 Zon Po připojení zesilovače k oběma vstupům pro zesilovače na směrovači jednoho 2 -in-N klastru může být vytvořena topologie Volání / Program (kanál). V tomto příkladu jsou připojeny výstupy zesilovače do vstupů pro zesilovače A 1 a A 2 kontroléru. Celkové množství reproduktor. výstupů bude 6 s maximální zátěži 500 wattů. Security Systems 26 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

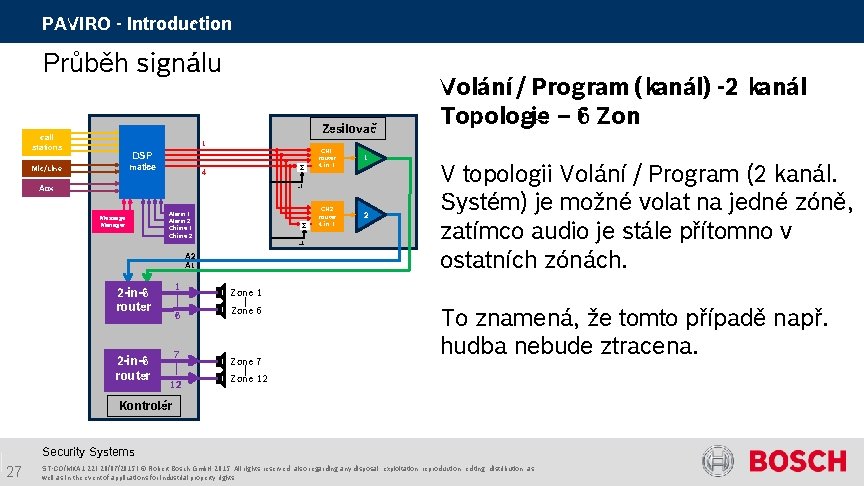

PAVIRO - Introduction Průběh signálu Zesilovač call stations 1 DSP matice Mic /Line Σ 4 CH 1 router 4 -in-1 1 CH 2 router 4 -in-1 2 L 1 Aux Message Manager Alarm 1 Alarm 2 Chime 1 Chime 2 Σ L 2 A 1 1 2 -in-6 router 6 7 12 Volání / Program (kanál) -2 kanál Topologie – 6 Zon V topologii Volání / Program (2 kanál. Systém) je možné volat na jedné zóně, zatímco audio je stále přítomno v ostatních zónách. Zone 1 Zone 6 Zone 7 To znamená, že tomto případě např. hudba nebude ztracena. Zone 12 Kontrolér Security Systems 27 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

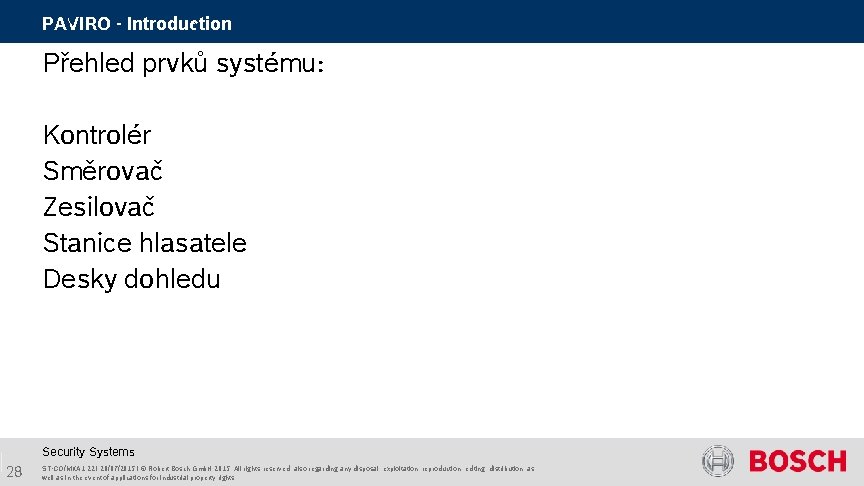

PAVIRO - Introduction Přehled prvků systému: Kontrolér Směrovač Zesilovač Stanice hlasatele Desky dohledu Security Systems 28 ST-CO/MKA 1. 22 | 20/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.
