PAVIRO Call Station PAVIRO Stanice hlasatele PVA15 CST

PAVIRO - Call Station PAVIRO – Stanice hlasatele PVA-15 CST Security Systems 1 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

PAVIRO - Call Station Popis PVA-15 CST je stanice hlasatele pro PAVIRO systém. Standardně stanice má mikrofon s husím krkem s pop. štítem a trvalé monitorování, celkem 20 tlačítek, podsvětlený displej LCD a integrovaný reproduktor. Security Systems 2 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

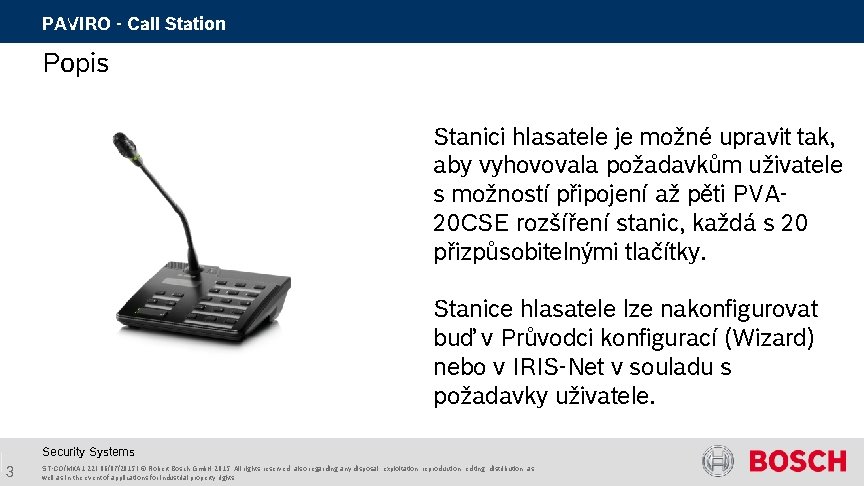

PAVIRO - Call Station Popis Stanici hlasatele je možné upravit tak, aby vyhovovala požadavkům uživatele s možností připojení až pěti PVA 20 CSE rozšíření stanic, každá s 20 přizpůsobitelnými tlačítky. Stanice hlasatele lze nakonfigurovat buď v Průvodci konfigurací (Wizard) nebo v IRIS-Net v souladu s požadavky uživatele. Security Systems 3 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

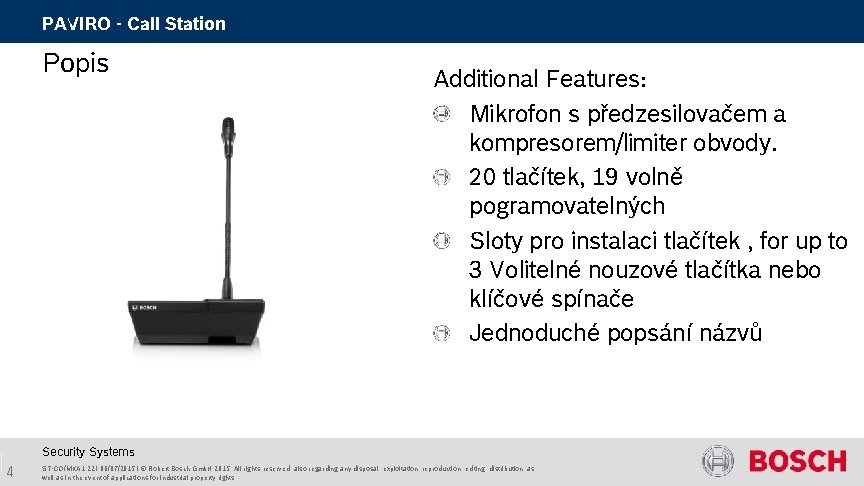

PAVIRO - Call Station Popis Additional Features: Mikrofon s předzesilovačem a kompresorem/limiter obvody. 20 tlačítek, 19 volně pogramovatelných Sloty pro instalaci tlačítek , for up to 3 Volitelné nouzové tlačítka nebo klíčové spínače Jednoduché popsání názvů Security Systems 4 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

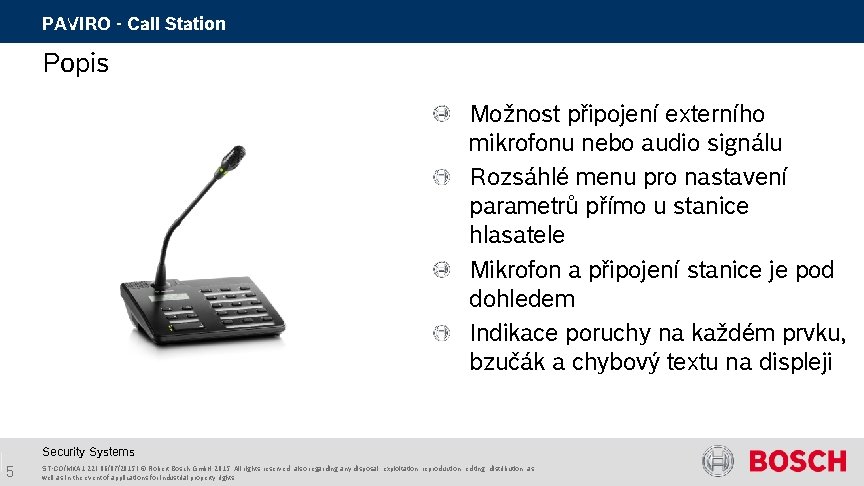

PAVIRO - Call Station Popis Možnost připojení externího mikrofonu nebo audio signálu Rozsáhlé menu pro nastavení parametrů přímo u stanice hlasatele Mikrofon a připojení stanice je pod dohledem Indikace poruchy na každém prvku, bzučák a chybový textu na displeji Security Systems 5 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

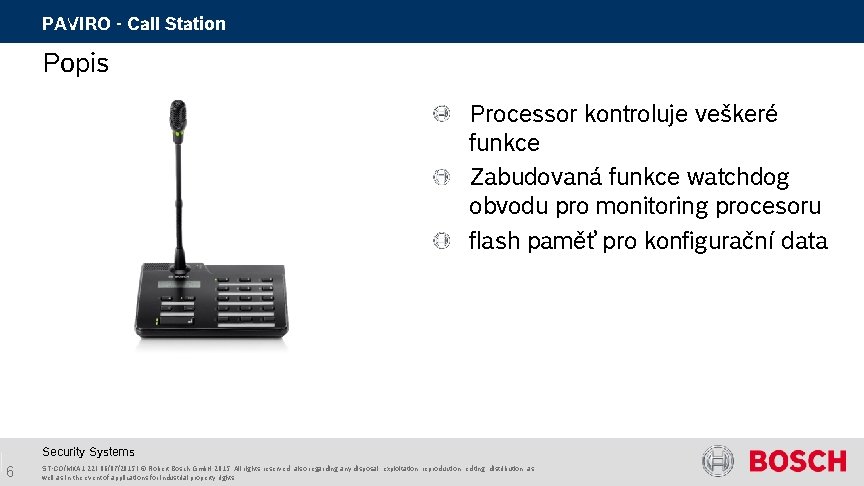

PAVIRO - Call Station Popis Processor kontroluje veškeré funkce Zabudovaná funkce watchdog obvodu pro monitoring procesoru flash paměť pro konfigurační data Security Systems 6 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

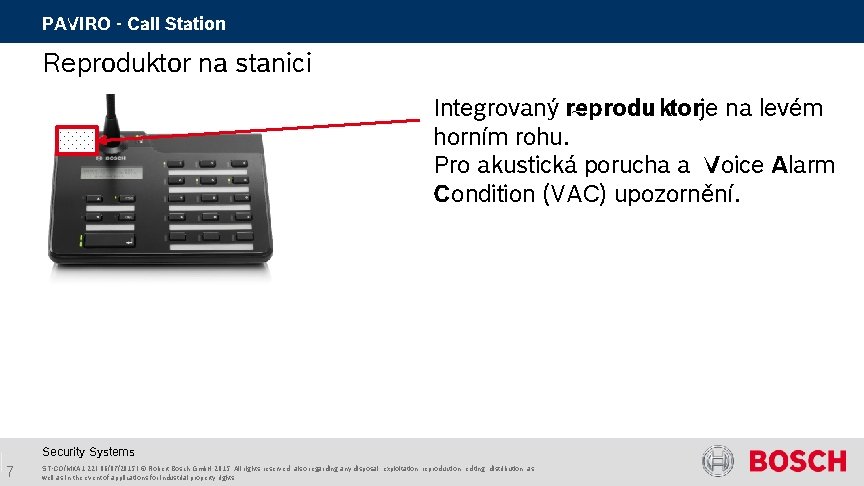

PAVIRO - Call Station Reproduktor na stanici Integrovaný reproduktorje na levém horním rohu. Pro akustická porucha a Voice Alarm Condition (VAC) upozornění. Security Systems 7 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

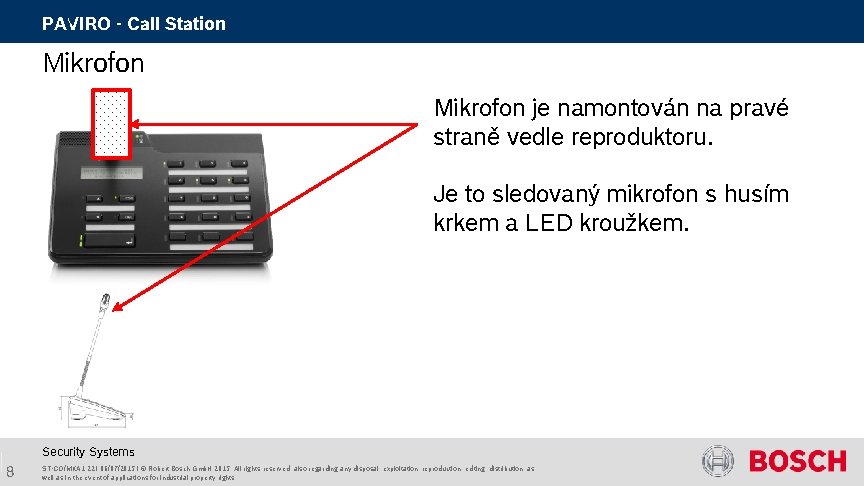

PAVIRO - Call Station Mikrofon je namontován na pravé straně vedle reproduktoru. Je to sledovaný mikrofon s husím krkem a LED kroužkem. Security Systems 8 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

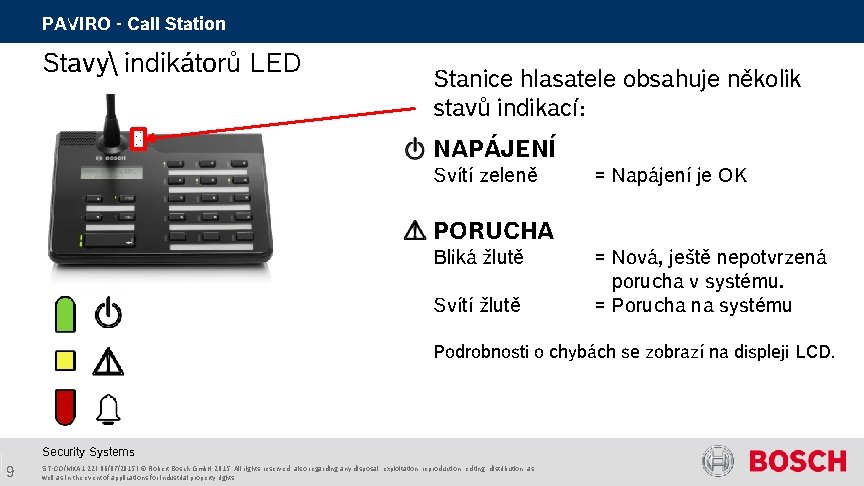

PAVIRO - Call Station Stavy indikátorů LED Stanice hlasatele obsahuje několik stavů indikací: NAPÁJENÍ Svítí zeleně = Napájení je OK PORUCHA Bliká žlutě Svítí žlutě = Nová, ještě nepotvrzená porucha v systému. = Porucha na systému Podrobnosti o chybách se zobrazí na displeji LCD. Security Systems 9 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

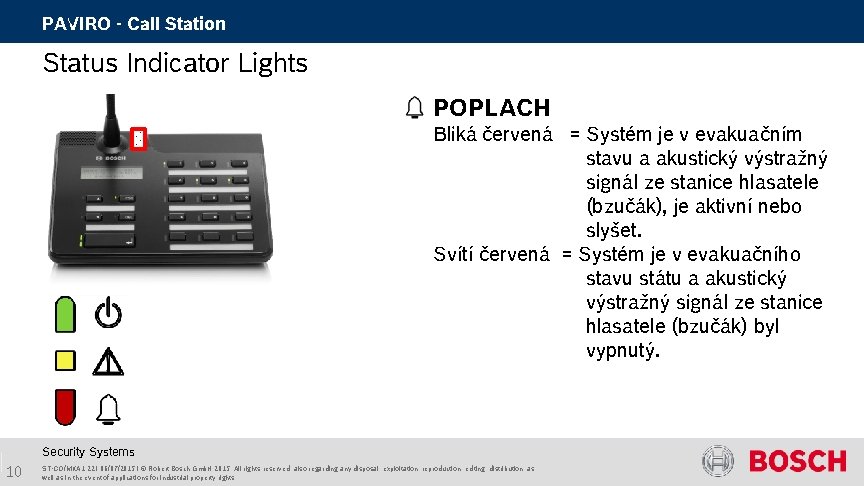

PAVIRO - Call Station Status Indicator Lights POPLACH Bliká červená = Systém je v evakuačním stavu a akustický výstražný signál ze stanice hlasatele (bzučák), je aktivní nebo slyšet. Svítí červená = Systém je v evakuačního stavu státu a akustický výstražný signál ze stanice hlasatele (bzučák) byl vypnutý. Security Systems 10 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

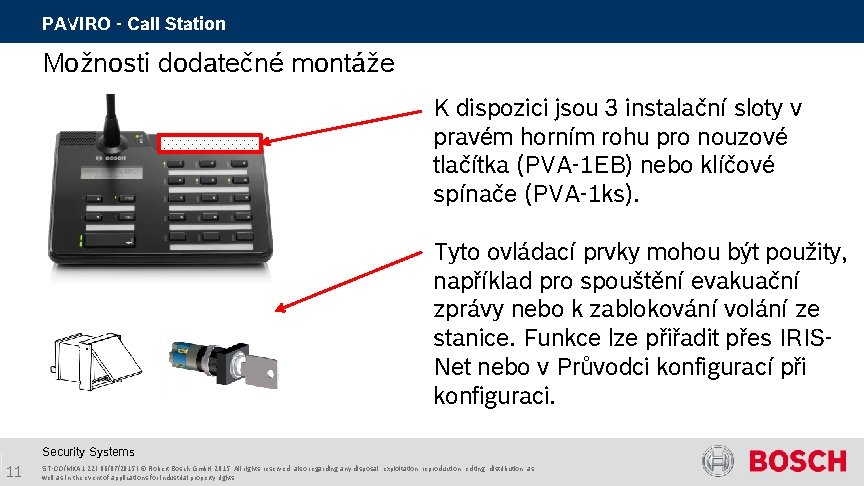

PAVIRO - Call Station Možnosti dodatečné montáže K dispozici jsou 3 instalační sloty v pravém horním rohu pro nouzové tlačítka (PVA-1 EB) nebo klíčové spínače (PVA-1 ks). Tyto ovládací prvky mohou být použity, například pro spouštění evakuační zprávy nebo k zablokování volání ze stanice. Funkce lze přiřadit přes IRISNet nebo v Průvodci konfigurací při konfiguraci. Security Systems 11 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

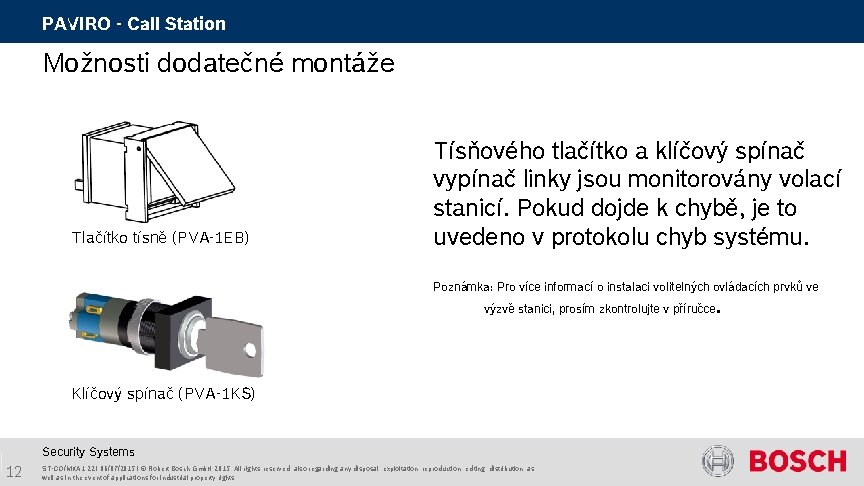

PAVIRO - Call Station Možnosti dodatečné montáže Tlačítko tísně (PVA-1 EB) Tísňového tlačítko a klíčový spínač vypínač linky jsou monitorovány volací stanicí. Pokud dojde k chybě, je to uvedeno v protokolu chyb systému. Poznámka: Pro více informací o instalaci volitelných ovládacích prvků ve . výzvě stanici, prosím zkontrolujte v příručce Klíčový spínač (PVA-1 KS) Security Systems 12 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

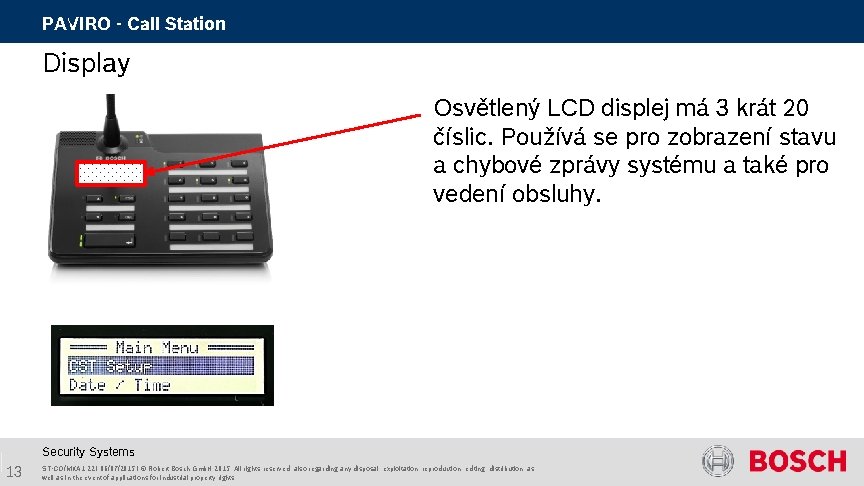

PAVIRO - Call Station Display Osvětlený LCD displej má 3 krát 20 číslic. Používá se pro zobrazení stavu a chybové zprávy systému a také pro vedení obsluhy. Security Systems 13 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

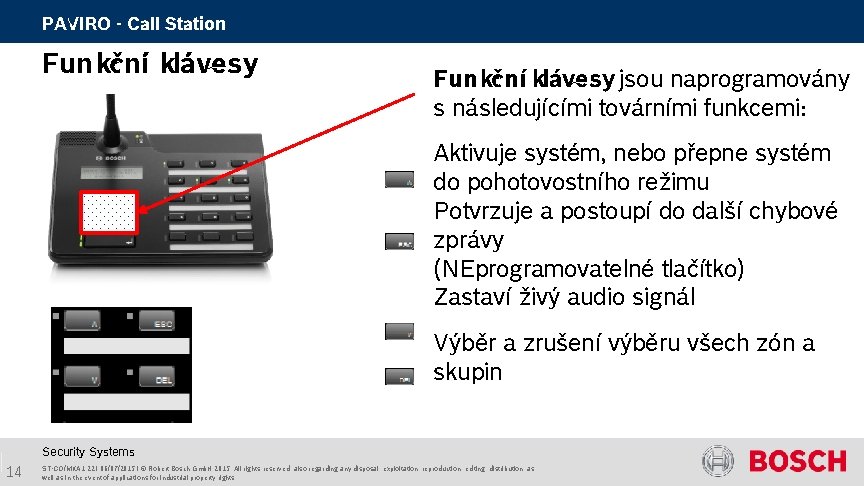

PAVIRO - Call Station Funkční klávesy jsou naprogramovány s následujícími továrními funkcemi: Aktivuje systém, nebo přepne systém do pohotovostního režimu Potvrzuje a postoupí do další chybové zprávy (NEprogramovatelné tlačítko) Zastaví živý audio signál Výběr a zrušení výběru všech zón a skupin Security Systems 14 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

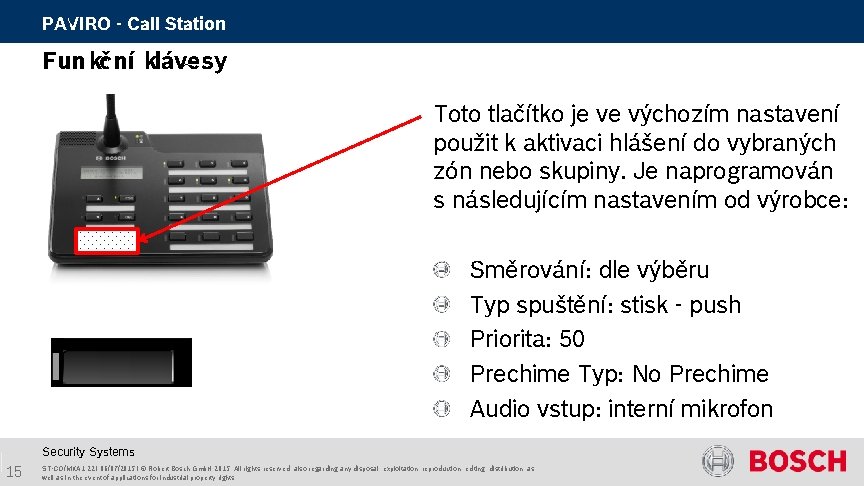

PAVIRO - Call Station Funkční klávesy Toto tlačítko je ve výchozím nastavení použit k aktivaci hlášení do vybraných zón nebo skupiny. Je naprogramován s následujícím nastavením od výrobce: Směrování: dle výběru Typ spuštění: stisk - push Priorita: 50 Prechime Typ: No Prechime Audio vstup: interní mikrofon Security Systems 15 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

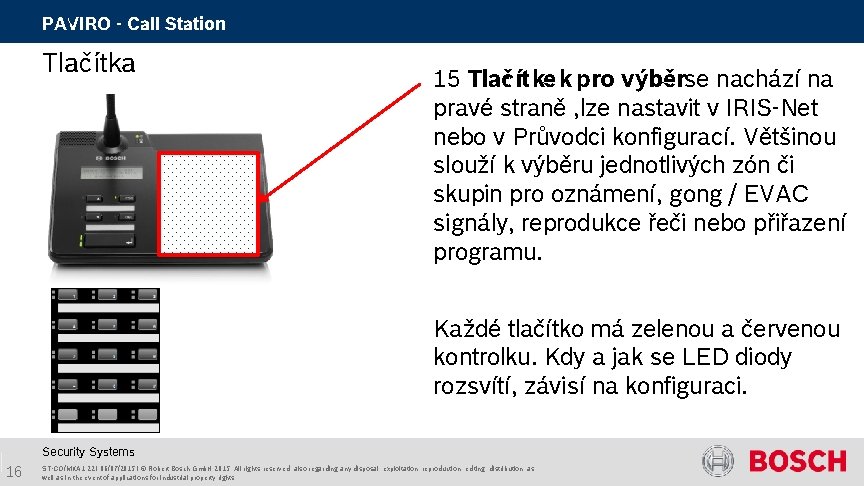

PAVIRO - Call Station Tlačítka 15 Tlačítkek pro výběrse nachází na pravé straně , lze nastavit v IRIS-Net nebo v Průvodci konfigurací. Většinou slouží k výběru jednotlivých zón či skupin pro oznámení, gong / EVAC signály, reprodukce řeči nebo přiřazení programu. Každé tlačítko má zelenou a červenou kontrolku. Kdy a jak se LED diody rozsvítí, závisí na konfiguraci. Security Systems 16 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

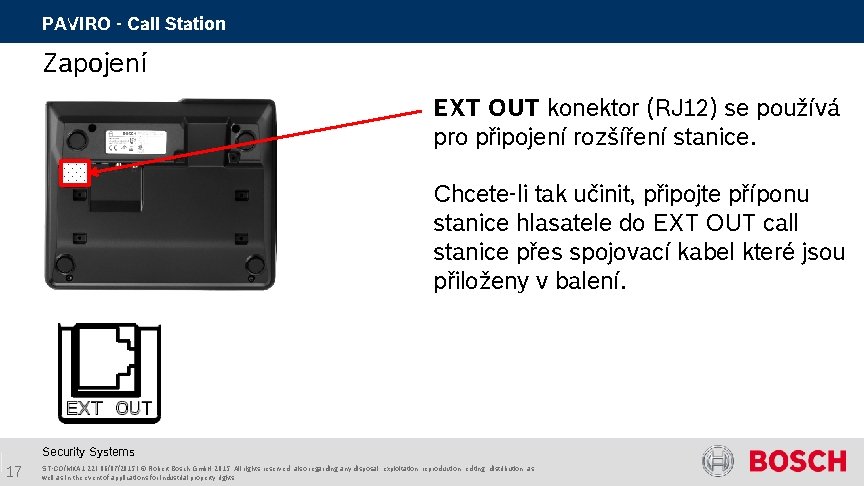

PAVIRO - Call Station Zapojení EXT OUT konektor (RJ 12) se používá pro připojení rozšíření stanice. Chcete-li tak učinit, připojte příponu stanice hlasatele do EXT OUT call stanice přes spojovací kabel které jsou přiloženy v balení. Security Systems 17 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

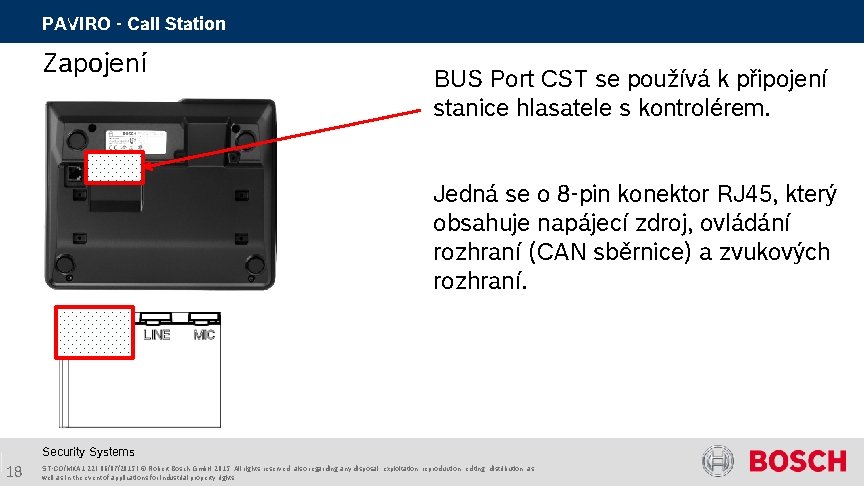

PAVIRO - Call Station Zapojení BUS Port CST se používá k připojení stanice hlasatele s kontrolérem. Jedná se o 8 -pin konektor RJ 45, který obsahuje napájecí zdroj, ovládání rozhraní (CAN sběrnice) a zvukových rozhraní. Security Systems 18 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

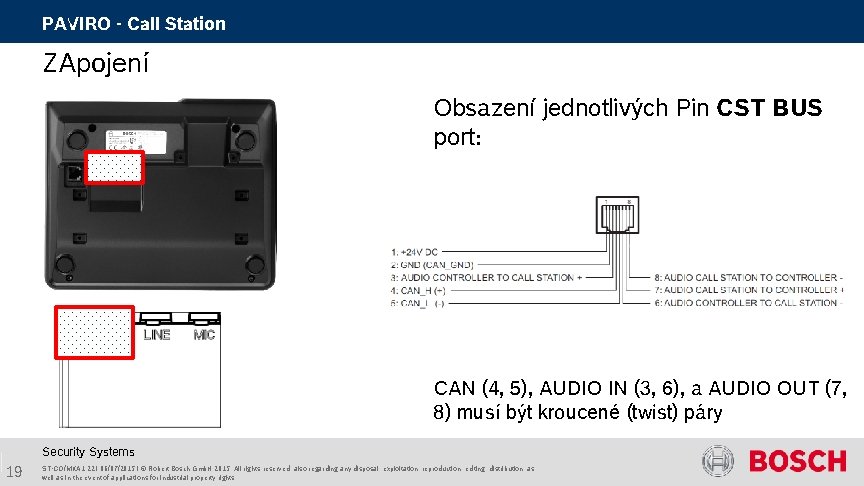

PAVIRO - Call Station ZApojení Obsazení jednotlivých Pin CST BUS port: CAN (4, 5), AUDIO IN (3, 6), a AUDIO OUT (7, 8) musí být kroucené (twist) páry Security Systems 19 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

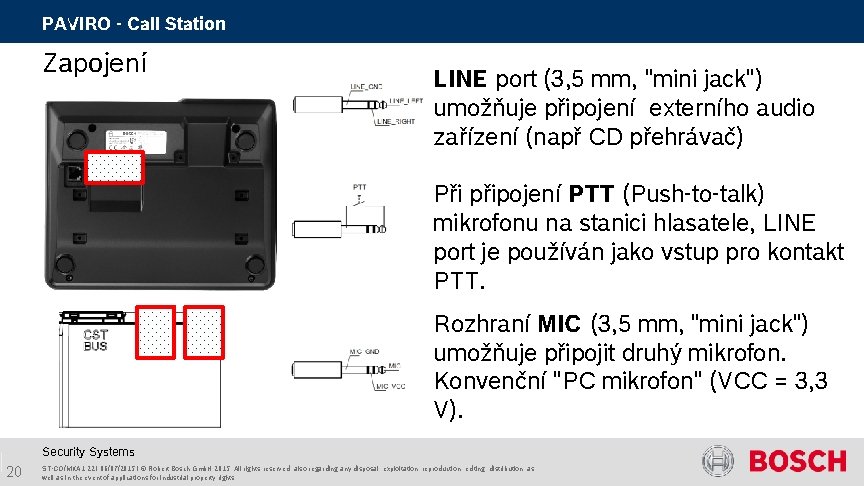

PAVIRO - Call Station Zapojení LINE port (3, 5 mm, "mini jack") umožňuje připojení externího audio zařízení (např CD přehrávač) Při připojení PTT (Push-to-talk) mikrofonu na stanici hlasatele, LINE port je používán jako vstup pro kontakt PTT. Rozhraní MIC (3, 5 mm, "mini jack") umožňuje připojit druhý mikrofon. Konvenční "PC mikrofon" (VCC = 3, 3 V). Security Systems 20 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

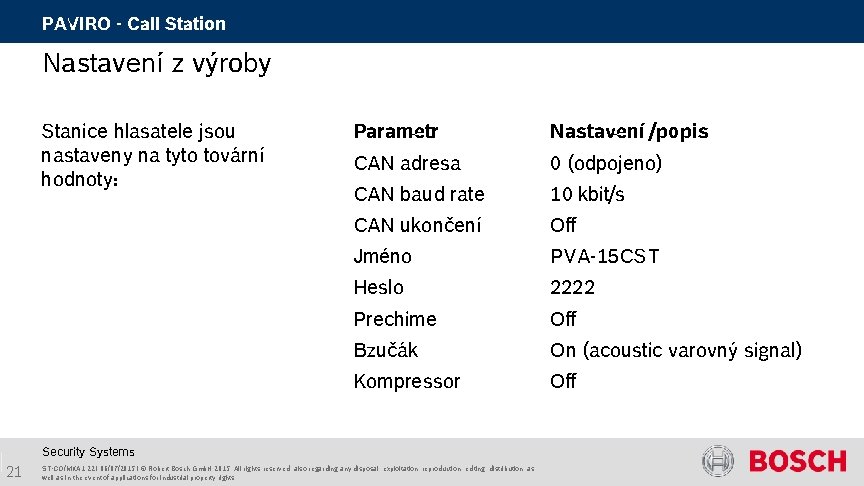

PAVIRO - Call Station Nastavení z výroby Stanice hlasatele jsou nastaveny na tyto tovární hodnoty: Parametr Nastavení /popis CAN adresa 0 (odpojeno) CAN baud rate 10 kbit/s CAN ukončení Off Jméno PVA-15 CST Heslo 2222 Prechime Off Bzučák On (acoustic varovný signal) Kompressor Off Security Systems 21 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

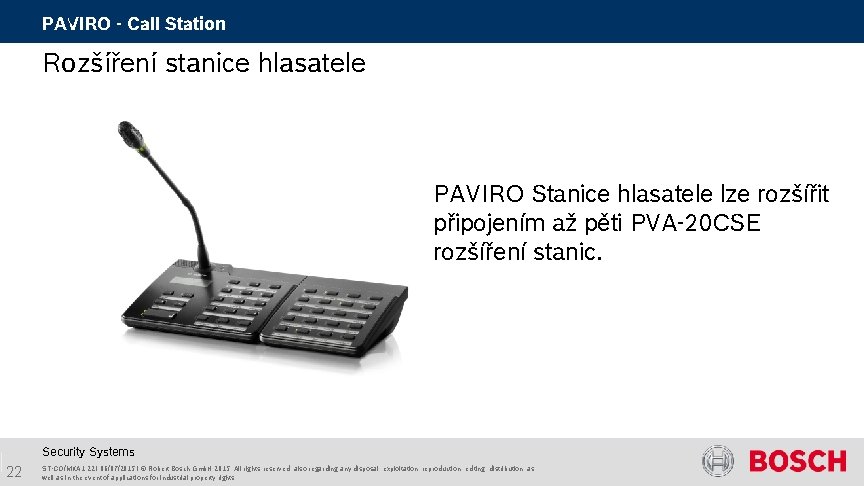

PAVIRO - Call Station Rozšíření stanice hlasatele PAVIRO Stanice hlasatele lze rozšířit připojením až pěti PVA-20 CSE rozšíření stanic. Security Systems 22 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

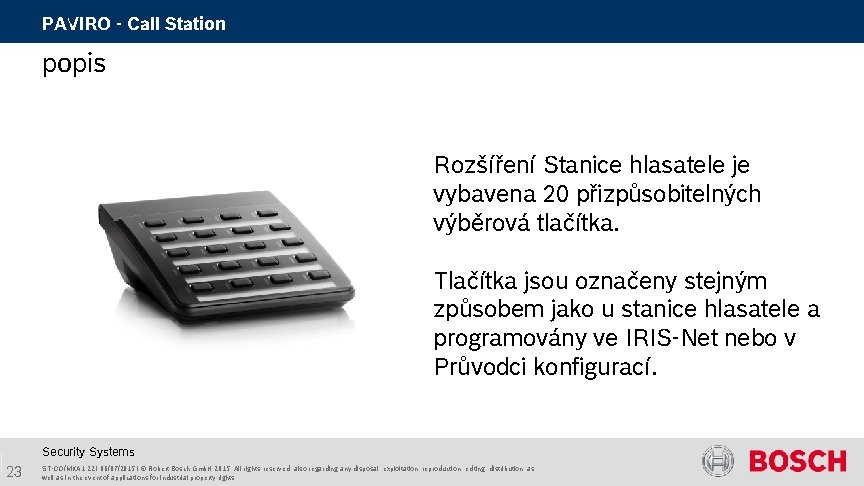

PAVIRO - Call Station popis Rozšíření Stanice hlasatele je vybavena 20 přizpůsobitelných výběrová tlačítka. Tlačítka jsou označeny stejným způsobem jako u stanice hlasatele a programovány ve IRIS-Net nebo v Průvodci konfigurací. Security Systems 23 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

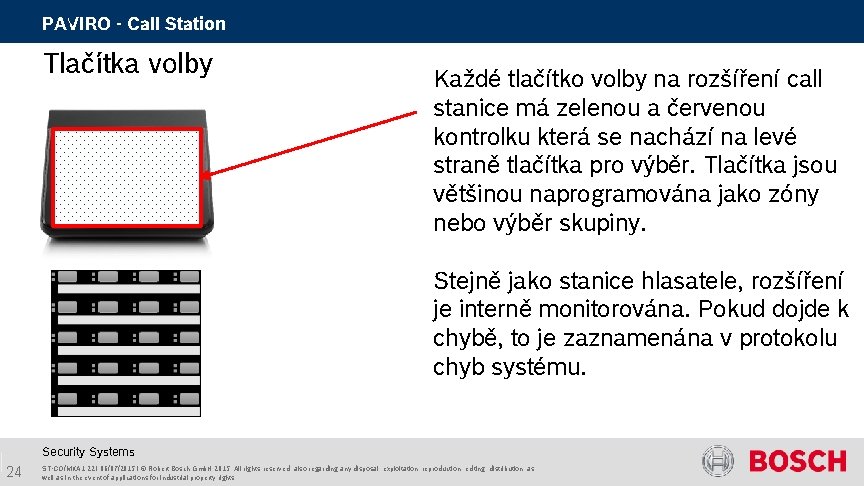

PAVIRO - Call Station Tlačítka volby Každé tlačítko volby na rozšíření call stanice má zelenou a červenou kontrolku která se nachází na levé straně tlačítka pro výběr. Tlačítka jsou většinou naprogramována jako zóny nebo výběr skupiny. Stejně jako stanice hlasatele, rozšíření je interně monitorována. Pokud dojde k chybě, to je zaznamenána v protokolu chyb systému. Security Systems 24 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

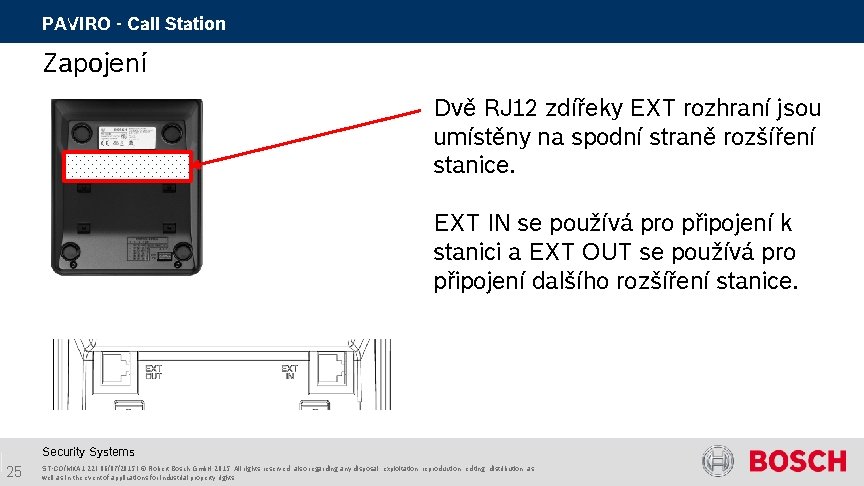

PAVIRO - Call Station Zapojení Dvě RJ 12 zdířeky EXT rozhraní jsou umístěny na spodní straně rozšíření stanice. EXT IN se používá pro připojení k stanici a EXT OUT se používá pro připojení dalšího rozšíření stanice. Security Systems 25 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.

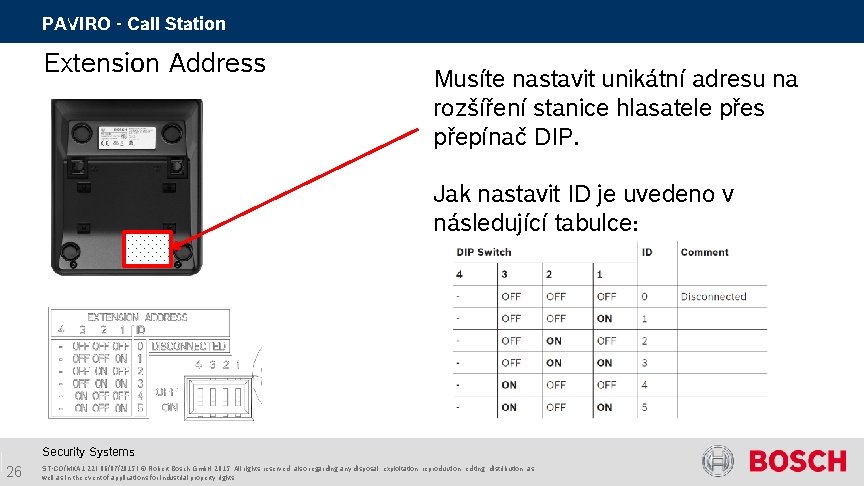

PAVIRO - Call Station Extension Address Musíte nastavit unikátní adresu na rozšíření stanice hlasatele přes přepínač DIP. Jak nastavit ID je uvedeno v následující tabulce: Security Systems 26 ST-CO/MKA 1. 22 | 06/07/2015 | © Robert Bosch Gmb. H 2015. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.
