PATOLOGIA DOS SISTEMAS HIDRÁULICOS E SANITÁRIOS EFEITO DA UMIDADE SOBRE AS CONSTRUÇÕES E IMPERMEABILIZAÇÕES Diego Sales Piassa Engenheiro Civil - Perito

Mini Currículo: Diego Sales Piassa � Engenheiro Civil (2013); � Pós-graduado: Gestão de Pessoas e Liderança (2014); � Pós-graduando: Auditoria, Avaliação e Perícia de Imóveis (atualmente). � Perito – Perícias Judiciais e Extrajudiciais (2016/2017); � Projetos Hidrossanitários (2013); � Projetos de Estruturas de Concreto Armado (2013); � Professor – Estruturas Especiais de Concreto Armado, Instalações Prediais, Materiais de Construção I, Materiais de Construção II (2014).

Perícia – Instalações Prediais Hidrossanitárias � Cadastro – Perícia Gratuíta: http: //www. tjmg. jus. br/portal-tjmg/processos/assistencia-judiciaria-gratuita-bancode-peritos/#. Www. JKO 4 vz. IU � Nomeação: Oficial de justiça ou e-mail; � Carga do Processo ou acesso on-line ao processo; � Verificação dos Quesitos; � Apresentação da proposta de honorários; � Possíveis contestações de valores; � Deferimento da proposta de honorários; � Execução da perícia – agendada, acompanhada por representantes de ambas as partes. � Apresentação do laudo de perícia.

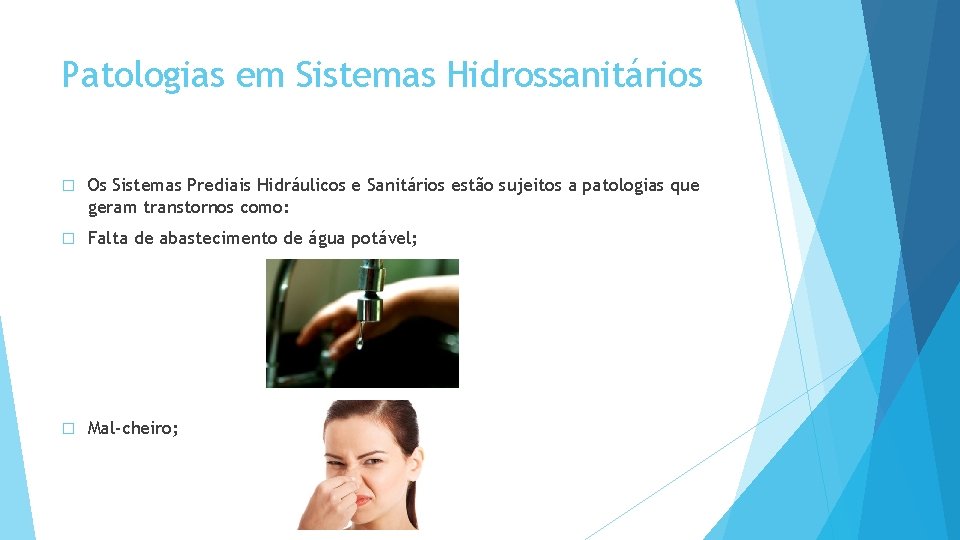

Patologias em Sistemas Hidrossanitários � Os Sistemas Prediais Hidráulicos e Sanitários estão sujeitos a patologias que geram transtornos como: � Falta de abastecimento de água potável; � Mal-cheiro;

Patologias em Sistemas Hidrossanitários � Os Sistemas Prediais Hidráulicos e Sanitários estão sujeitos a patologias que geram transtornos como: � Retorno do esgoto ao interior das edificações;

Patologias em Sistemas Hidrossanitários � Os Sistemas Prediais Hidráulicos e Sanitários estão sujeitos a patologias que geram transtornos como: � Alagamento de áreas no interior da edificação e no entorno;

Patologias em Sistemas Hidrossanitários � Os Sistemas Prediais Hidráulicos e Sanitários estão sujeitos a patologias que geram transtornos como: � Comprometimento do revestimento de alvenarias, pisos e lajes;

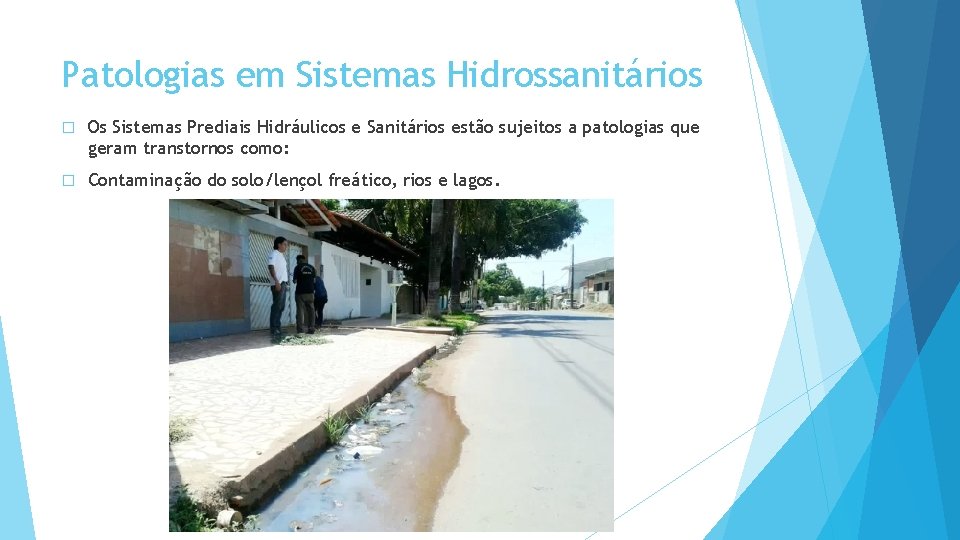

Patologias em Sistemas Hidrossanitários � Os Sistemas Prediais Hidráulicos e Sanitários estão sujeitos a patologias que geram transtornos como: � Contaminação do solo/lençol freático, rios e lagos.

Patologias em Sistemas Hidrossanitários � Os Sistemas Prediais Hidráulicos e Sanitários estão sujeitos a patologias que geram transtornos como: � Carreamento do solo: causando erosões, recalques de fundações, etc.

Principais Causas das Patologias em Sistemas Hidrossanitários � Os sistemas hidrossanitários são formados por tubos, conexões, registros, válvulas, acessórios, reservatórios, bombas, tanques, equipamentos de controle e medição, etc. Esta heterogeneidade de materiais e equipamentos propiciam uma gama de possíveis falhas no sistema: � Projeto: � Sistemas de proteção (extravasor, sifões, caixas de gordura, caixas de passagem e ventilação do sistema); � Inclinação das tubulações de esgoto; � Angulação das tubulações de esgoto; � Dimensionamento dos tubos e conexões; � Dimensionamento de reservatório.

Principais Causas das Patologias em Sistemas Hidrossanitários � Possíveis falhas no sistema: � Execução: � Material inadequado ou de má qualidade; � Soldas de má qualidade ou mal feitas; � Mão de obra não-qualificada ou inexperiente; � Alterações do projeto sem considerações técnicas; � Utilização de fogo para moldar tubulações; � Obstrução total ou parcial de tubulações com argamassa, concreto, embalagens plásticas, etc.

Principais Causas das Patologias em Sistemas Hidrossanitários � Possíveis falhas no sistema: � Uso: � Trincas e fissuras, sobretudo em conexões (golpe de ariete, ressecamento de tubulações): Vazamentos em diversos pontos do sistema; � Falha em válvulas: vazamentos em aparelhos de utilização (vaso sanitário, pias, tanques, etc. ); � Falha na Torneira-boia do reservatório: Transbordo do reservatório; � Falha do sistema de solda (fadiga): Vazamentos em diversos pontos do sistema.

Compreensão dos Sistemas Hidrossanitários

Compreensão dos Sistemas Hidrossanitários

Compreensão dos Sistemas Hidrossanitários - Sifões

Umidade nas Edificações - Patologias � Manchas características de umidade; � Fungos (manchas de mofo); � Deterioração (apodrecimento) da argamassa de revestimento; � Fragmentação do revestimento; � Desplacamento do revestimento; � Comprometimento estrutural do concreto; � Oxidação de armadura; � Doenças respiratórias.

Umidade nas Edificações - Causas � Falha no sistema hidrossanitário; � Falha no sistema de cobertura: calhas, rufos, telhas, etc. � Falha na impermeabilização de vigas baldrame; � Falha na impermeabilização de lajes.

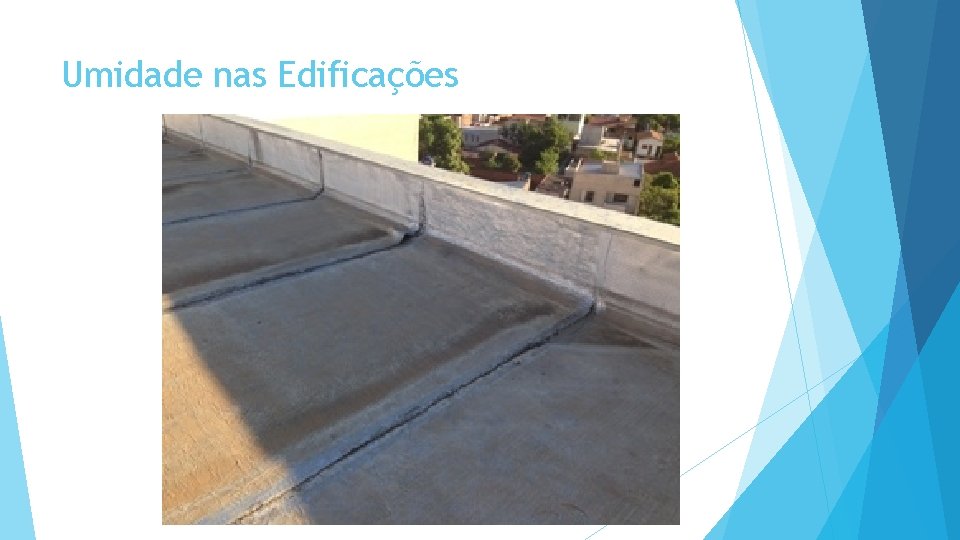

Umidade nas Edificações

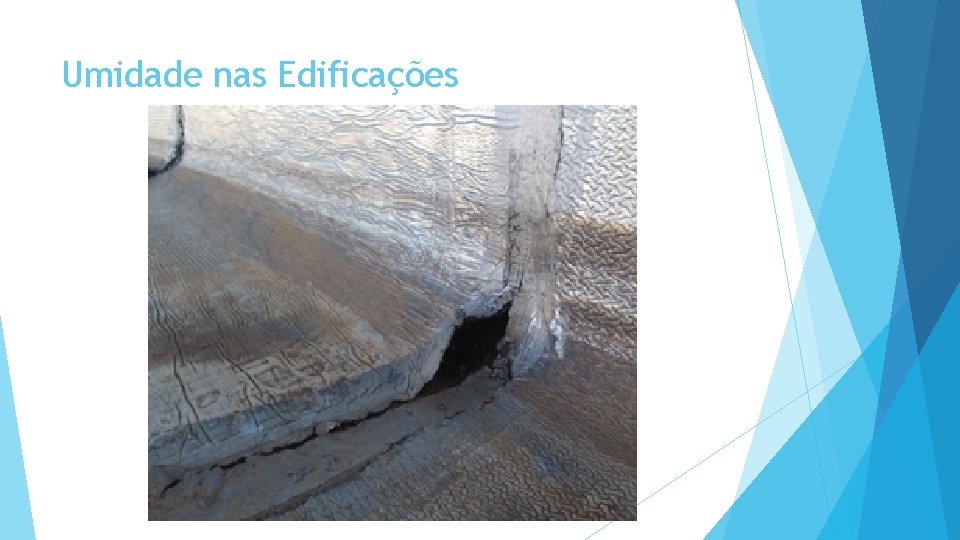

Umidade nas Edificações

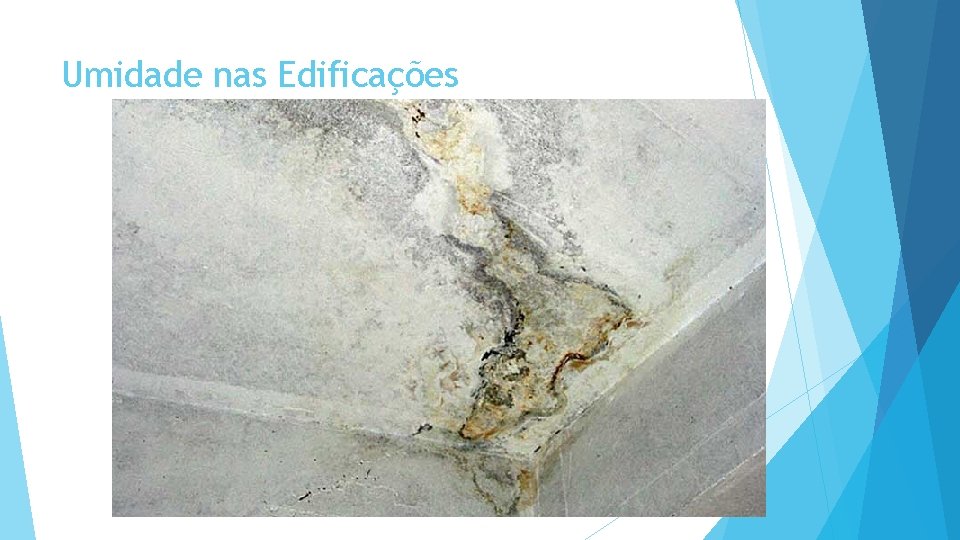

Umidade nas Edificações

Umidade nas Edificações

Umidade nas Edificações

Umidade nas Edificações

Umidade nas Edificações

Umidade nas Edificações

Umidade nas Edificações

Umidade nas Edificações

Umidade nas Edificações

Umidade nas Edificações

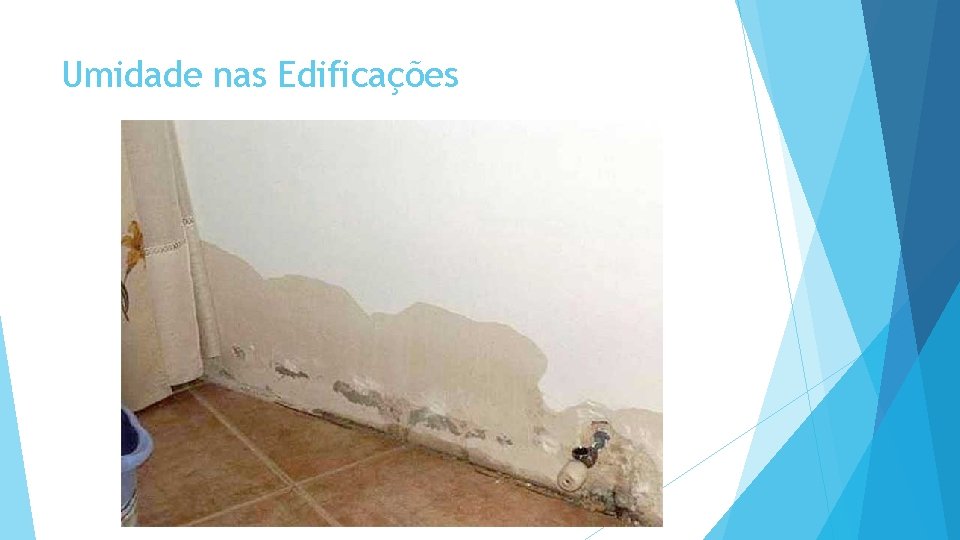

Umidade nas Edificações

Umidade nas Edificações

Umidade nas Edificações

Umidade nas Edificações

Umidade nas Edificações

Umidade nas Edificações

NBRs Pertinentes � NBR 5626 - Instalação predial de água fria; � NBR 7198 - Projeto e execução de instalações prediais de água quente; � NBR 8160 - Sistemas prediais de esgoto sanitário - Projeto e execução; � NBR 10844 - Instalações prediais de águas pluviais; � NBR 9575 - Impermeabilização - Seleção e Projeto.
