PATOLÓGIA STAVIEB 3. časť Študijný odbor: Stavebníctvo Študijný program: Realizácia stavieb Prednášateľ: Ing. Naďa Antošová, Ph. D. 3. časť
Expertízna činnosť, stavebno-technologický prieskum, patologický prieskum Čo je to? v v Kvalifikované posúdenie určitej skutočnosti, pochodu, javu, anomálie alebo problému. Výstupy: n n Odborný posudok, expertíza, vyjadrenie, stanovisko. . Znalecký posudok
Cieľ expertíznej činnosti Ø Preverenie stavu stavebnej konštrukcie Plánované kontroly a prieskumy (údržba, správa, prevencia, únava, životnosť) n Neplánované kontroly a prieskumy (zistenia anomálií, porúch, havárií, mimoriadneho zaťaženia – požiar, voda, záplava, seizmicita. . . ) n Ø Návrh sanačných postupov a opatrení
Nástroje expertíznej činnosti n Štúdium podkladov n n n Projektová dokumentácia Stavebný denník Technologické postupy realizácie Záznamy o údržbe a vykonaných opravách Záznamy o využívaní stavby Záznamy o anomáliách (záplava, požiar, zemetrasenie. . . ) n Zber údajov a zistení n n n Obhliadka (miestne šetrenia) Diagnostika (fyzikálne vlastnosti, chemické vlastnosti, mechanické vlastnosti. . . ) Odbery vzoriek, skúšky Fotodokumentácia Filmová dokumentácia Protokol, zápis
Všeobecný postup vyšetrovania patologických prejavov n Predbežné vyšetrovanie n n Predbežný prieskum n n Cieľom je poskytnúť informácie o stave, charaktere, závažnosti problému a uskutočniteľnosti plánovanej terapie Cieľom je špecifikácia patologického problému pomocou vizuálnej prehliadky a jednoduchých prístrojov Podrobný prieskum n Cieľom je stanovenie skutočných vlastností stavebnej konštrukcie, materiálov v súvislosti a porovnanie s normovými, požadovanými vlastnosťami (jestvujúcim etalónom)
Príklad protokolu z obhliadky

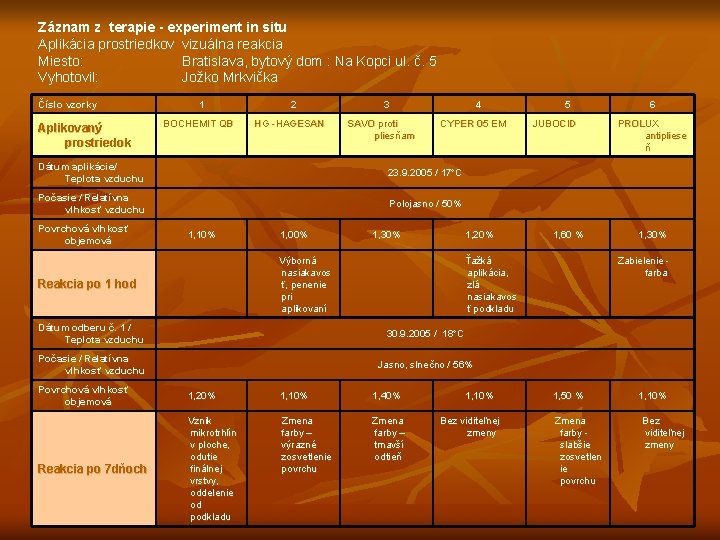

Záznam z terapie - experiment in situ Aplikácia prostriedkov vizuálna reakcia Miesto: Bratislava, bytový dom : Na Kopci ul. č. 5 Vyhotovil: Jožko Mrkvička Číslo vzorky Aplikovaný prostriedok 1 BOCHEMIT QB 2 HG -HAGESAN 3 SAVO proti pliesňam 4 CYPER 05 EM Dátum aplikácie/ Teplota vzduchu 23. 9. 2005 / 17 C Počasie / Relatívna vlhkosť vzduchu Polojasno / 50% Povrchová vlhkosť objemová 1, 10% 1, 00% 1, 30% Výborná nasiakavos ť, penenie pri aplikovaní Reakcia po 1 hod 1, 20% 30. 9. 2005 / 18 C Počasie / Relatívna vlhkosť vzduchu Jasno, slnečno / 56% Reakcia po 7 dňoch 1, 20% 1, 10% Vznik mikrotrhlín v ploche, odutie finálnej vrstvy, oddelenie od podkladu Zmena farby – výrazné zosvetlenie povrchu JUBOCID 1, 60 % Ťažká aplikácia, zlá nasiakavos ť podkladu Dátum odberu č. 1 / Teplota vzduchu Povrchová vlhkosť objemová 5 1, 40% Zmena farby – tmavší odtieň 1, 10% Bez viditeľnej zmeny 6 PROLUX antipliese ň 1, 30% Zabielenie - farba 1, 50 % 1, 10% Zmena farby - slabšie zosvetlen ie povrchu Bez viditeľnej zmeny
Metódy vyšetrovania n In situ n n n Nedeštruktívne Deštruktívne Laboratórne n n n Vlastnosti stavebných konšrukcií Vlastností stavebných materiálov Biopatologické prejavy

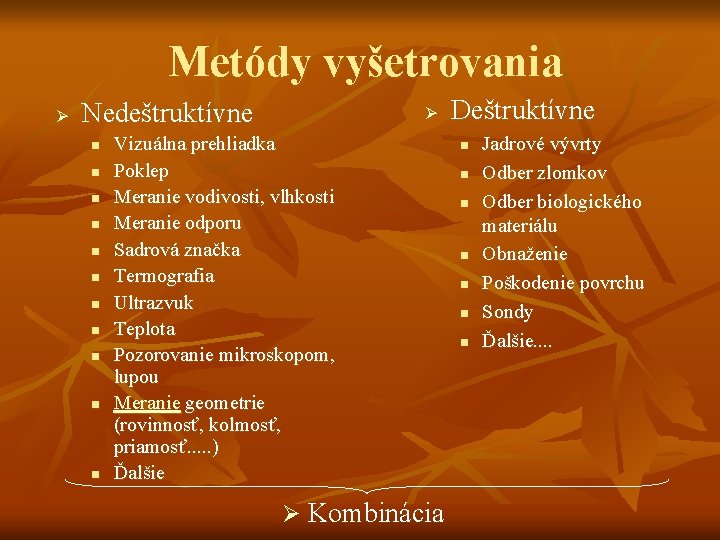

Metódy vyšetrovania Ø Nedeštruktívne n n n Ø Vizuálna prehliadka Poklep Meranie vodivosti, vlhkosti Meranie odporu Sadrová značka Termografia Ultrazvuk Teplota Pozorovanie mikroskopom, lupou Meranie geometrie (rovinnosť, kolmosť, priamosť. . . ) Ďalšie Ø Kombinácia Deštruktívne n n n n Jadrové vývrty Odber zlomkov Odber biologického materiálu Obnaženie Poškodenie povrchu Sondy Ďalšie. .
Vyhodnotenie podkladov a zistení n n Z hľadiska úplnosti a dostatočnosti Z hľadiska technickej prijateľnosti n n Nesúlad podkladov so skutočnosťou ( napr. rozdiel medzi projektom a realizáciou, dodacím listom materiálu a skutočne sa vyskytujúcim materiálom, technologickým predpisom a samotnou technológiou prevedenia. . . ) Nesúlad podkladov navzájom ( napr. záznamy o vykonaných opravách alebo údržbe, zápisy v stavebnom denníku. . . ) Rozpory s prírodnými zákonmi Z hľadiska všeobecného postupu vyšetrovania = diagnostikovania patologických pochodov a prejavov
Hodnotenie patologických prejavov n V stavebníctve sú zaužívané nasledovné základné definície pojmov (STN IEC 60050 -191): n n Poruchou stavebného objektu, konštrukcie alebo prvku sa rozumie každá zmena oproti pôvodnému stavu, ktorá znižuje bezpečnosť, predpokladanú hospodárnu životnosť alebo úžitkové vlastnosti. Za pôvodný stav sa považuje stav v dobe uvedenia do užívania. Pod poruchou nosného prvku chápeme taký stav nosnej konštrukcie alebo jej časti, pri ktorom sú prekročené normou stanovené hodnoty napätia alebo pretvorenia (I. medzný stav únosnosti alebo II. medzný stav pretvorenia)
Klasifikačná stupnica porúch stavieb Aplikácia v patológii stavieb 1. Bežné opotrebenie n 2. Chyba (závada) n 3. Nespôsobuje žiadne zníženie bezpečnosti alebo len minimálne, nepodstatne znehodnocuje úžitkové vlastnosti a životnosť stavby. Významná porucha n 5. Nedochádza k zníženiu bezpečnosti, ale znižujú sa úžitkové vlastnosti. Nevýznamná porucha n 4. Nedochádza k žiadnemu zníženiu bezpečnosti ani zníženiu úžitkových vlastností. Podstatne znižuje bezpečnosť, hospodárnu životnosť a úžitkové vlastnosti, objekt však po stránke bezpečnosti nie je ohrozený. Havarijná porucha n Je ohrozená bezpečnosť a úžitkové vlastnosti objektu ako celku alebo niektorých podstatných konštrukčných častí.
Hodnotiaca stupnica odstrániteľnosti Odstrániteľnosť vady, poruchy, nedostatku podľa náročnosti a rozsahu prác: n n n n n najjednoduchšie odstrániteľné bez zásahov do konštrukcií odstrániteľné minimálnym zásahom do konštrukcie odstrániteľné so zásahom do konštrukcie a čiastočnou výmenou prvkov alebo doplnením prvkov konštrukcií najnáročnejšie odstrániteľné vzhľadom na rozsah alebo úplnou výmenou prvkov konštrukcií až trvale neodstrániteľné
Hodnotenie Príklad hodnotenia odstrániteľnosti ZOZNAM ZISTENÝCH VÁD A PORÚCH Charakter prejavu Klasifikačný stupeň E + K 1 Rozdielne vzdialenosti laťovania – odchýlky v prekrytí škridiel, zubovanie, vlnenie 2 Nedodržaná rovnobežnosť laťovania K 3 Deformácia hydroizolačných doplnkov v okolí strešných okien K 4 Absencia mechanického kotvenia rezaných a okrajových škridiel K 5 Neodborná realizácia hydroizolačného doplnku okolo komína - Wakaflex K 6 Nesprávna orientácia hrebenáčov K 7 Mechanické poškodenie poistnej hydroizolácie K 8 Nezabezpečenie hydroizolačného spoja fólie K 9 Nedostatočné utesnenie okolo komína K 10 Nedostatočné utesnenie okolo strešných okien K 11 Absencia žľabov nad strešnými oknami a komínom K 12 Absencia poistnej hydroizolácie v okrajových častiach strechy K 13 Naklonenie krovu E +K 14 Absencia plnoplošného zavetrovania K 15 Absencia skrutkovaných spojov K 16 Absencia kotviacich prvkov v pomúrnici K 17 Pozdĺžne trhliny v pomúrnici K 18 Nesprávne tvary tesárskych spojov - sediel E + K

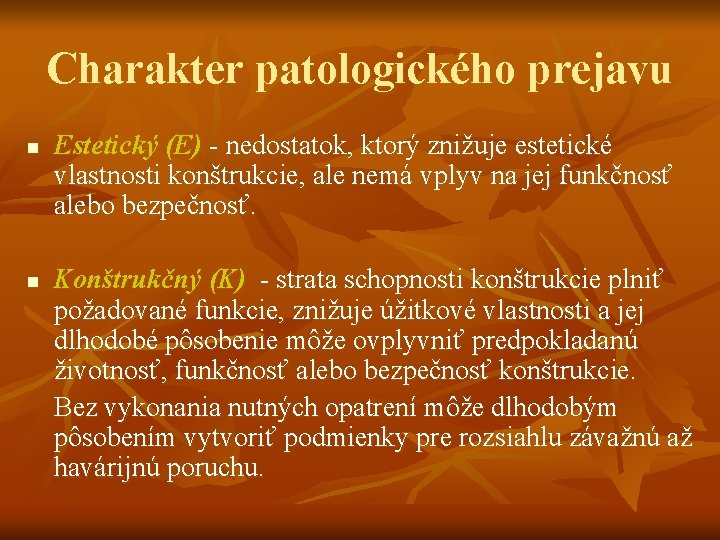

Charakter patologického prejavu n n Estetický (E) - nedostatok, ktorý znižuje estetické vlastnosti konštrukcie, ale nemá vplyv na jej funkčnosť alebo bezpečnosť. Konštrukčný (K) - strata schopnosti konštrukcie plniť požadované funkcie, znižuje úžitkové vlastnosti a jej dlhodobé pôsobenie môže ovplyvniť predpokladanú životnosť, funkčnosť alebo bezpečnosť konštrukcie. Bez vykonania nutných opatrení môže dlhodobým pôsobením vytvoriť podmienky pre rozsiahlu závažnú až havárijnú poruchu.
Príklad hodnotenia kvantitatívneho výskytu Názov: Intenzita výskytu na odobratej vzorke: Aspergillus flavus + + + Aspergillus oryzae + + + Phalosporicum + Pôvodný biologický materiál Vzorka č. - 7 Biologický sortiment Kvantitatívne hodnotenie zastúpenia na odhadovej stupnici 1 -9 Baktérie (koky, tyčinky) ●●●●○ Mikromycéty (hýfy a spóry) ●●●●●●●○○ Nálevníky (prevláda, Colpoda inflata)) ●●●●●●●○○ Sinice ( Alphanocepsa sp. Gloeocapsopsis sp. ) ●●●●○ Rozsievky, zelené riasy ●●●●○ Anorganické zhluky ●●●●○
Závery a ciele expertíznej činnosti n Okamžité opatrenia n n Odstránenie príčin patologických prejavov Zamedzenie ďalšieho znehodnocovania stavebnej konštrukcie n Návrhy technológií terapie patologických prejavov stavebnej konštrukcie n n Oprava Údržba Ochrana Prevencia
Príklad stavebno-technologického prieskumu n Hodnotenie technického stavu s vypracovaním súhrnu zistených patologických prejavov stavebných konštrukcií s prognózou ich vývoja.
