PATOLGIA STAVIEB 1 as tudijn odbor Stavebnctvo tudijn
PATOLÓGIA STAVIEB 1. časť Študijný odbor: Stavebníctvo Študijný program: Realizácia stavieb Prednášateľ: Ing. Naďa Antošová, Ph. D. 1. časť

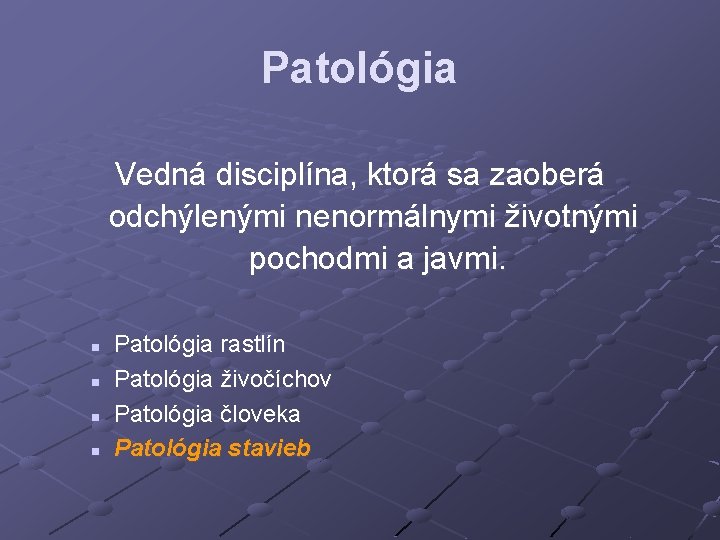

Patológia Vedná disciplína, ktorá sa zaoberá odchýlenými nenormálnymi životnými pochodmi a javmi. n n Patológia rastlín Patológia živočíchov Patológia človeka Patológia stavieb
Čo je to patológia stavieb?

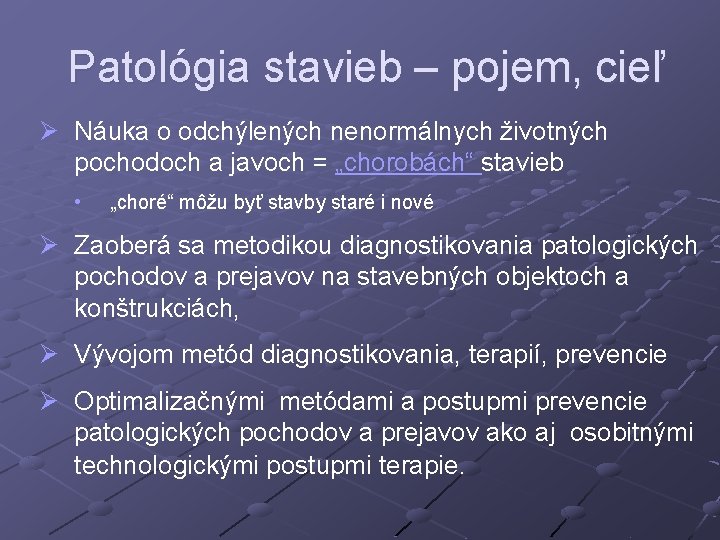

Patológia stavieb – pojem, cieľ Ø Náuka o odchýlených nenormálnych životných pochodoch a javoch = „chorobách“ stavieb • „choré“ môžu byť stavby staré i nové Ø Zaoberá sa metodikou diagnostikovania patologických pochodov a prejavov na stavebných objektoch a konštrukciách, Ø Vývojom metód diagnostikovania, terapií, prevencie Ø Optimalizačnými metódami a postupmi prevencie patologických pochodov a prejavov ako aj osobitnými technologickými postupmi terapie.
Členenie príčin vzniku patologických prejavov Z hľadiska životnej etapy stavby n n n Projektová príprava (30 -50%) Realizácia stavby (25 -60%) Výrobné vady materiálov (10 -25%) Užívanie stavby (10%) Dodatočné úpravy, sanácie, rekonštrukcie stavby

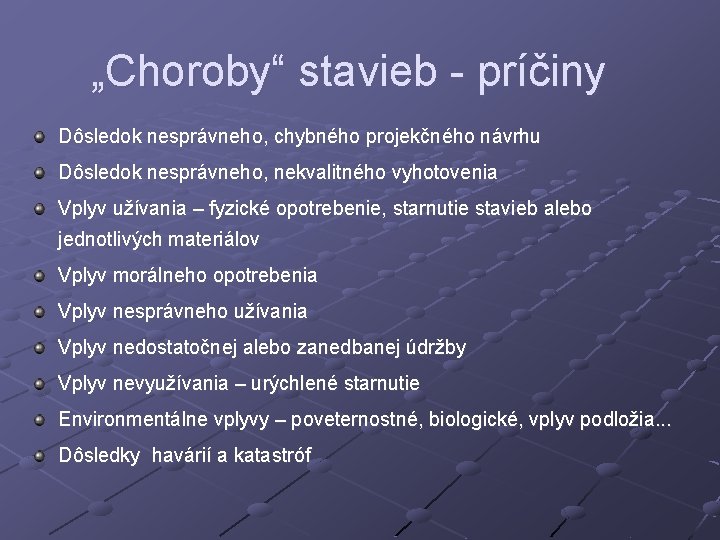

„Choroby“ stavieb - príčiny Dôsledok nesprávneho, chybného projekčného návrhu Dôsledok nesprávneho, nekvalitného vyhotovenia Vplyv užívania – fyzické opotrebenie, starnutie stavieb alebo jednotlivých materiálov Vplyv morálneho opotrebenia Vplyv nesprávneho užívania Vplyv nedostatočnej alebo zanedbanej údržby Vplyv nevyužívania – urýchlené starnutie Environmentálne vplyvy – poveternostné, biologické, vplyv podložia. . . Dôsledky havárií a katastróf
Pôvod a výskyt patologických prejavov Ø Projektová a prípravná fáza = návrhová Ø Fáza výstavby a realizácie = technologická Ø Fáza údržby a opravy = užívania Ø Iné (mimoriadne zaťaženie environmentálnymi vplyvmi, katastrofy, nepredvídané udalosti)

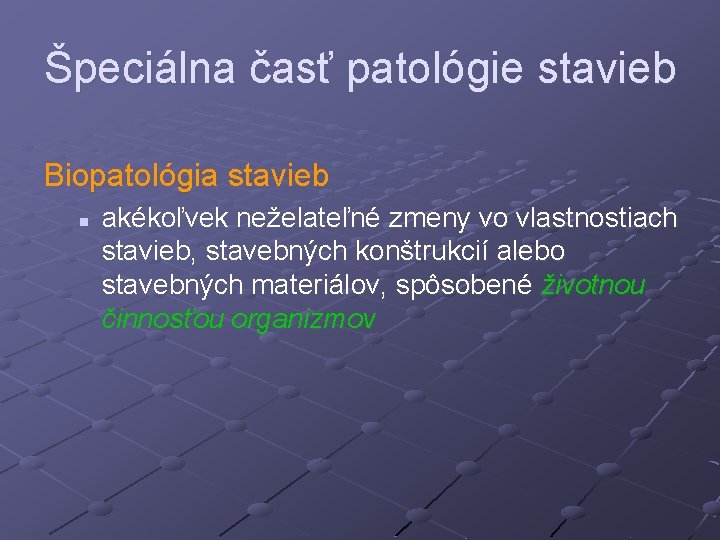

Špeciálna časť patológie stavieb Biopatológia stavieb n akékoľvek neželateľné zmeny vo vlastnostiach stavieb, stavebných konštrukcií alebo stavebných materiálov, spôsobené životnou činnosťou organizmov
Metódy a nástroje patológie stavieb ako vednej disciplíny Diagnostika – poznanie príčinnosti patologických javov Terapia n n Konzervatívna = údržba, oprava Radikálna = rekonštrukcia, obnova, výmena, sanácia Prevencia n n Uskutočnená v návrhu stavieb Realizovaná počas užívania stavieb
Princíp hľadania príčinnosti - diagnostika Stavba, stavebná konštrukcia 1 3 Súpis informácií nie 1 –proces 2 – zber údajov 3 – dokumentácia 4 – rozhodovací proces 5 – alternatívne procesy 6 – výsledok 2 Diagnostika patologických pochodov a javov Legenda 4 Identifikáci a príčin Totálna sanácia án o Dekontamináci a, oprva, údržba prevencia Prevencia Databáza procesov technológie terapie 5 Prevencia v procese konštrukcie a technológie Normotvor ná báza Aplikácia materiálov (modifikáci e) Konštrukč né aplikácie (modifikáci e) Technologic ké zásady (modifikácie ) Návrh systému údržby a ošetrovani a Hodnoten ie kvality prevencie 6

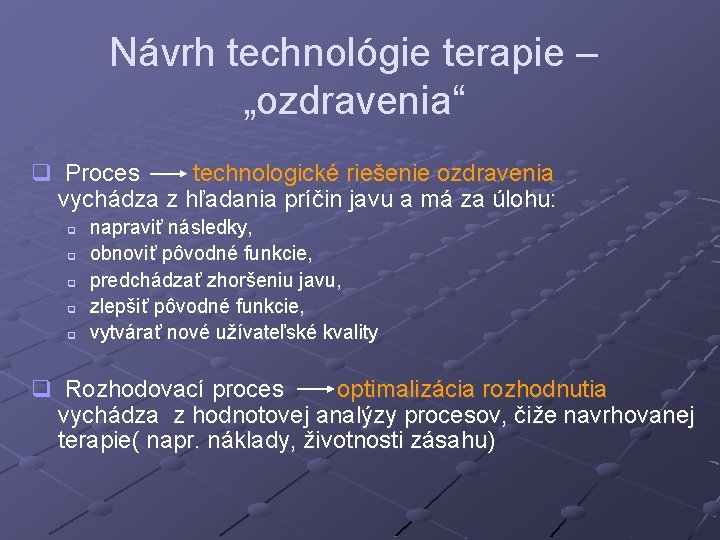

Návrh technológie terapie – „ozdravenia“ q Proces technologické riešenie ozdravenia vychádza z hľadania príčin javu a má za úlohu: q q q napraviť následky, obnoviť pôvodné funkcie, predchádzať zhoršeniu javu, zlepšiť pôvodné funkcie, vytvárať nové užívateľské kvality q Rozhodovací proces optimalizácia rozhodnutia vychádza z hodnotovej analýzy procesov, čiže navrhovanej terapie( napr. náklady, životnosti zásahu)
Z histórie vednej disciplíny - časť diagnostika Malomocenstvo na domoch: Levitikus 14 A Pán takto hovoril Mojžišovi a Áronovi: “Keď prídete do kanaánskej zeme, ktorú vám do vlastníctva, a ak v zemi, ktorá Vám bude patriť, navštívim niektorý dom malomocenstvom, nech sa majiteľ domu zoberie a nech to oznámi kňazovi takto: V mojom dome ukazuje sa čosi ako malomocenstvo. Tu kňaz rozkáže, aby sa dom vyriadil prv, kým ta príde kňaz aby škvrny videl, aby nemusel všetko čo je v dome označiť za nečisté. Potom príde kňaz prezrieť dom. A keď pri prezeraní škvŕn zbadá, že vyrazeniny na domových stenách sú ako zelenavé, červenkavé jamky, ktoré sú hlbšie ako stena, tak vyjde z domu pred dvere a dom zavrie na sedem dní. “
Z histórie vednej disciplíny – návrh terapie Levitikus 14 „Keď kňaz na siedmy deň znova príde a pri prezeraní zistí, že vyrazenina sa na domových stenách rozšírila, kňaz nariadi kamene, na ktorých sa ukazuje vyrazenina vytrhnúť a odhodiť von z mesta na nečisté miesto. Dom sa z vnútra zôkol-vôkol oškriabe a oškrabaný prach vysype sa von na nečistom mieste. Potom sa zoberú iné kamene a položia sa na miesto (vybratých) kameňov a vezme sa iná omietka a dom sa obhodí. Ak sa vyrazenina ukáže v dome opäť - po tom, čo sa vyhodili kamene a dom sa oškriabal a nanovo omietal – tak zasa príde kňaz a obzrie to. A keď sa ukáže, že vyrazenina sa rozšírila v dome, ide v dome o zažraté malomocenstvo; je nečistý. Dom sa zborí, jeho kamene a brvná a všetko murivo domu a odprace sa to von z mesta na nečisté miesto. “
Kto však vstúpi do domu v čase, ked je zatvorený, je až do večera nečistý. A kto by spal v dome, musí vyprať do večera nečistý. svoje rúcho, alebo jedol v dome, musí vyprať svoje rúcho. Ak však kňaz, vojdúc do domu, pri prezeraní zbadá, že sa vyrazenina nerozšírila v dome — po tom, čo bol znovu omietnutý — vtedy kňaz vyhlási dom za čistý; malomocenstvo jeho prestalo. Na očisťovanie domu vezme dvoch vtákov, cédrové drevo, karmazínové nitky a yzop. Jeden vták sa zabije nad hlinenou nádobou s pramenitou vodou, potom vezme sa cédrové drevo, yzop, karmazínové nitky a ešte žijúci vták a namočí sa to do krvi zabitého vtáka ako aj do pramenitej vody a dom sa pokropí sedemkrát. Takto bude dom očistený krvou, cédrovým drevom, yzopom a karmazínovými nitkami. Živého vtáka nechá volne uletieť z mesta do poľa. Tak zbaví dom nečistoty a bude čistý.
Tematické okruhy predmetu Charakteristické prejavy patológie, hľadanie príčin a technológií riešení - terapie, Charakteristické prejavy starnutia materiálov, príčiny starnutia, zmeny životnosti, Metodika diagnostikovania patologických prejavov, Stavebno-technologický prieskum, stavieb, systém a formy spracovania, využitie, plánovanie údržby a opráv, Biopatologické prejavy budov a konštrukcií, prevencia, technológie riešení. Patologické prejavy PDŽ – nosných konštrukcií a PKŽ – nenosných konštrukcií, technológie riešení.
Forma uplatnenia poznatkov predmetu Expertízna činnosť (znalci, autorizovaní stavební inžinieri) Tvorba techologických pravidiel a prepisov Systém správy - údržba, oprava, obnova, rekonštrukcia Prevencia v procese konštrukcie, technológie, realizácie, modifikácie. . .
Zhrnutie Ťažiskom predmetu „Patológia budov“ je určenie príčinnosti patologických pochodov a javov a poznanie technológií terapie stavieb. Vedný odbor technologického charakteru.
Odporúčaná literatúra Wasserbauer R, : Biologické znehodnocení staveb, ABF, a. s. Praha 2000, Baier, J. – Týn, Z. : Ochrana dřeva. Grada Publisching, s. r. o. , Praha 1996, Fajkoš, A. : Střechy I – opravy a rekonstrukce: Grada Publisching, s. r. o. , Praha 2000, Blaich, J. : Poruchy stavieb, Jaga, Group, Bratislava 2001, Kyš, K. : Poruchy stavebních konstrukcí. Príčiny a odstraňování, STNL Praha 1988 Bilčík, J. , Dohnálek J. : Sanace betónových konstrukcí Maceková, V. –Mlček, M. : Zakládaní staveb, ERA group, s. r. o, Brno 2006 Vlček, M. – Beneš, P. : Poruchy rekonstrukce staveb. II, ERA group, s. r. o, Brno 2006 Technologické predpisy, montážne príručky, technologické listy.
Koniec Ďakujem za pozornosť
