Patlama Risk Deerlendirmesinde Bulank Mantk Kullanm Merve ERCAN

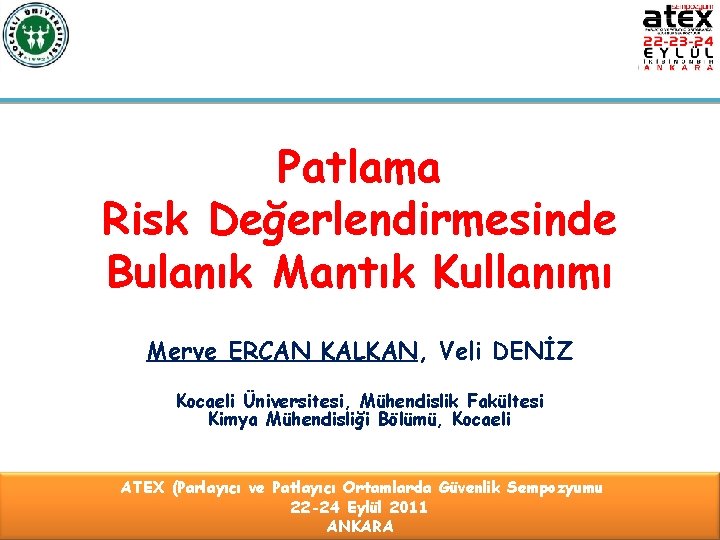

Patlama Risk Değerlendirmesinde Bulanık Mantık Kullanımı Merve ERCAN KALKAN, Veli DENİZ Kocaeli Üniversitesi, Mühendislik Fakültesi Kimya Mühendisliği Bölümü, Kocaeli ATEX (Parlayıcı ve Patlayıcı Ortamlarda Güvenlik Sempozyumu 22 -24 Eylül 2011 ANKARA

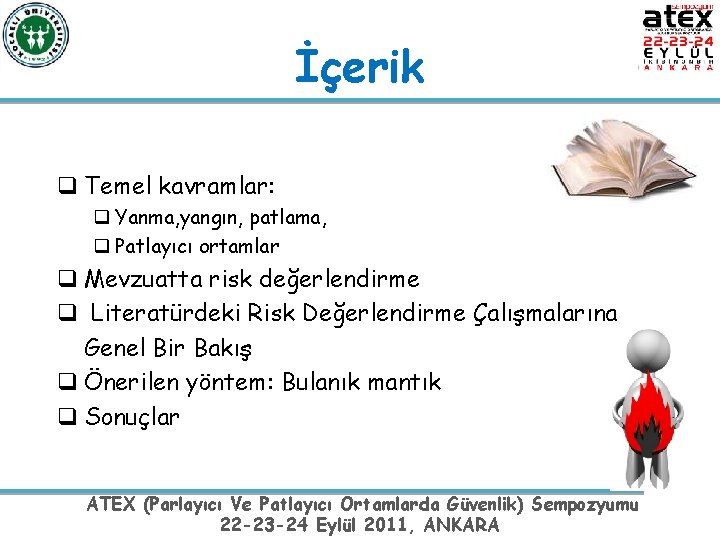

İçerik q Temel kavramlar: q Yanma, yangın, patlama, q Patlayıcı ortamlar q Mevzuatta risk değerlendirme q Literatürdeki Risk Değerlendirme Çalışmalarına Genel Bir Bakış q Önerilen yöntem: Bulanık mantık q Sonuçlar ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

Yanma, Yangın, Patlama Yanma: yanabilir bir malzemenin, bir oksitleyici ile birlikte, genellikle, duman yayılması ve/veya kızıl parıltılar ve/veya alevlerle birlikte ortaya çıkmış egzotermik reaksiyonudur. (TS 7486 -Yangından Korunma) Yangın: 1)Dumanın veya alevin veya her ikisinin beraberce ısı yayması ile karakterize edilen yanma olayıdır. 2) Yanmanın zaman ve mekan olarak kontrol edilememiş bir şekilde yayılmasıdır. (TS 7486 -Yangından Korunma) Patlama: Sıcaklık, basınç veya her ikisinde ani bir artışa yol açan ani indirgeme veya parçalanma tepkimesi (ISO 8421 -1 Madde 1. 13). Ani sıcaklık veya basınç veya her ikisi ile birlikte ortaya çıkan ani oksidasyon veya ayrışma reaksiyonudur. (TS 7486 -Yangından Korunma) ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

Patlayıcı Ortamlar Patlayıcı ortamlar Hava alanları Limanlar Un değirmenleri Güç istasyonları Atık arıtma tesisleri… ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

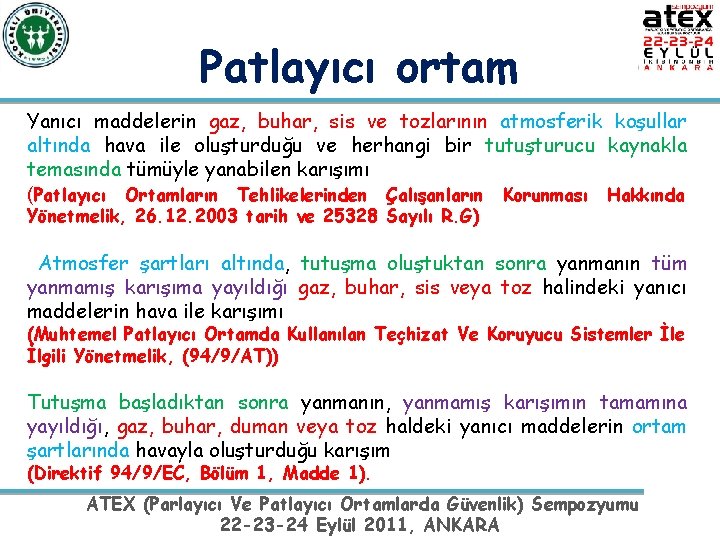

Patlayıcı ortam Yanıcı maddelerin gaz, buhar, sis ve tozlarının atmosferik koşullar altında hava ile oluşturduğu ve herhangi bir tutuşturucu kaynakla temasında tümüyle yanabilen karışımı (Patlayıcı Ortamların Tehlikelerinden Çalışanların Korunması Hakkında Yönetmelik, 26. 12. 2003 tarih ve 25328 Sayılı R. G) Atmosfer şartları altında, tutuşma oluştuktan sonra yanmanın tüm yanmamış karışıma yayıldığı gaz, buhar, sis veya toz halindeki yanıcı maddelerin hava ile karışımı (Muhtemel Patlayıcı Ortamda Kullanılan Teçhizat Ve Koruyucu Sistemler İle İlgili Yönetmelik, (94/9/AT)) Tutuşma başladıktan sonra yanmanın, yanmamış karışımın tamamına yayıldığı, gaz, buhar, duman veya toz haldeki yanıcı maddelerin ortam şartlarında havayla oluşturduğu karışım (Direktif 94/9/EC, Bölüm 1, Madde 1). ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

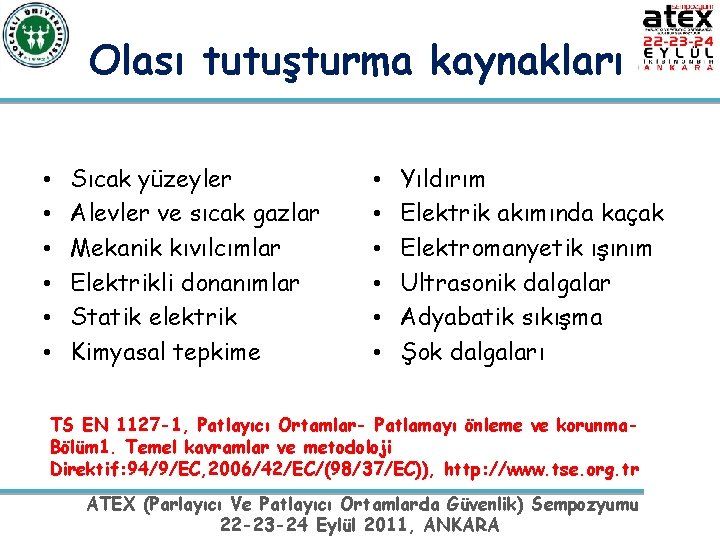

Olası tutuşturma kaynakları • • • Sıcak yüzeyler Alevler ve sıcak gazlar Mekanik kıvılcımlar Elektrikli donanımlar Statik elektrik Kimyasal tepkime • • • Yıldırım Elektrik akımında kaçak Elektromanyetik ışınım Ultrasonik dalgalar Adyabatik sıkışma Şok dalgaları TS EN 1127 -1, Patlayıcı Ortamlar- Patlamayı önleme ve korunma. Bölüm 1. Temel kavramlar ve metodoloji Direktif: 94/9/EC, 2006/42/EC/(98/37/EC)), http: //www. tse. org. tr ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

Mevzuatta risk değerlendirme “Muhtemel Patlayıcı Ortamda Kullanılan Teçhizat ve Koruyucu Sistemler İle İlgili Yönetmelik(94/9/AT) “ “Patlayıcı Ortamların Tehlikelerinden Çalışanların Korunması Hakkında Yönetmelik” Tehlikeli yerler, patlayıcı ortam oluşma sıklığı ve bu ortamın devam etme süresi esas alınarak, bölgeler halinde sınıflandırılmıştır. Patlayıcı Ortamların Tehlikelerinden Çalışanların Korunması Hakkında Yönetmelik’te, işyerinde risk değerlendirmesi yapılırken patlayıcı ortamdan kaynaklanan özel risklerin değerlendirmesinde birtakım hususların dikkate alınması gerektiği belirtilmiş, ancak kullanılacak risk değerlendirme yöntemine değinilmemiştir. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

Literatürdeki Risk Değerlendirme Çalışmalarına Genel Bir Bakış ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

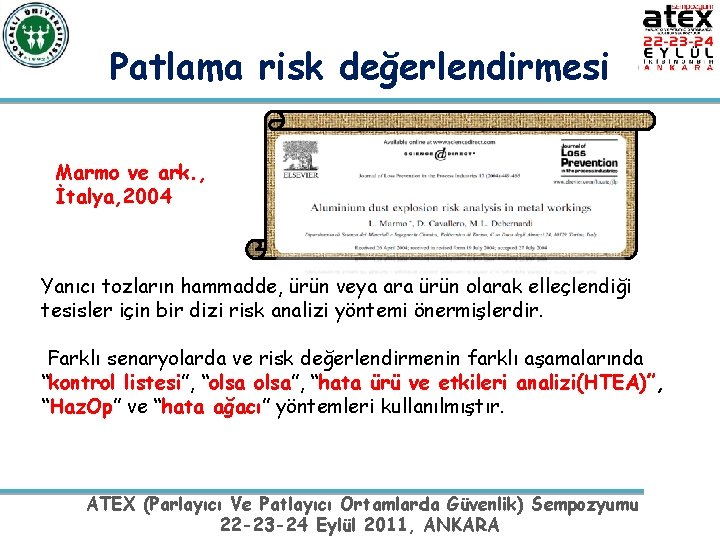

Patlama risk değerlendirmesi Marmo ve ark. , İtalya, 2004 Yanıcı tozların hammadde, ürün veya ara ürün olarak elleçlendiği tesisler için bir dizi risk analizi yöntemi önermişlerdir. Farklı senaryolarda ve risk değerlendirmenin farklı aşamalarında “kontrol listesi”, “olsa”, “hata ürü ve etkileri analizi(HTEA)”, “Haz. Op” ve “hata ağacı” yöntemleri kullanılmıştır. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

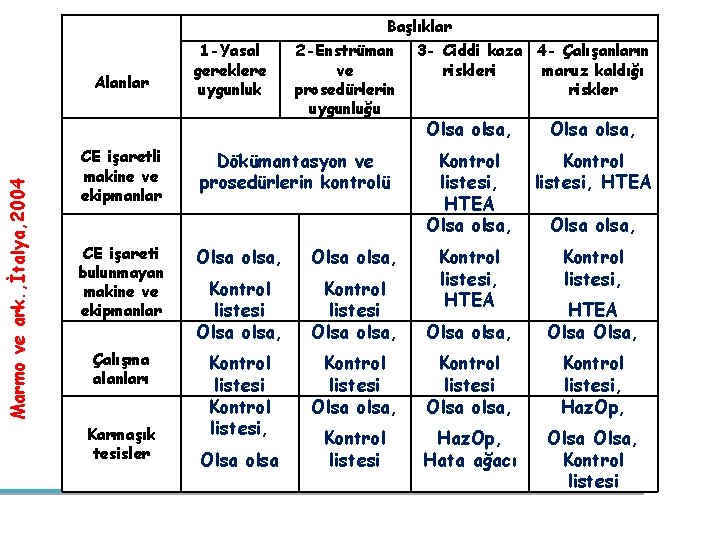

Marmo ve ark. , İtalya, 2004 Alanlar CE işaretli makine ve ekipmanlar 1 -Yasal gereklere uygunluk Başlıklar 2 -Enstrüman 3 - Ciddi kaza 4 - Çalışanların ve riskleri maruz kaldığı prosedürlerin riskler uygunluğu Dökümantasyon ve prosedürlerin kontrolü Olsa olsa, Kontrol listesi, HTEA Kontrol listesi, Olsa olsa, CE işareti bulunmayan makine ve ekipmanlar Olsa olsa, Kontrol listesi Olsa olsa, HTEA Olsa, Çalışma alanları Kontrol listesi, Kontrol listesi Olsa olsa, Kontrol listesi, Haz. Op, Kontrol listesi Haz. Op, Hata ağacı Olsa, Kontrol listesi Karmaşık tesisler Olsa olsa

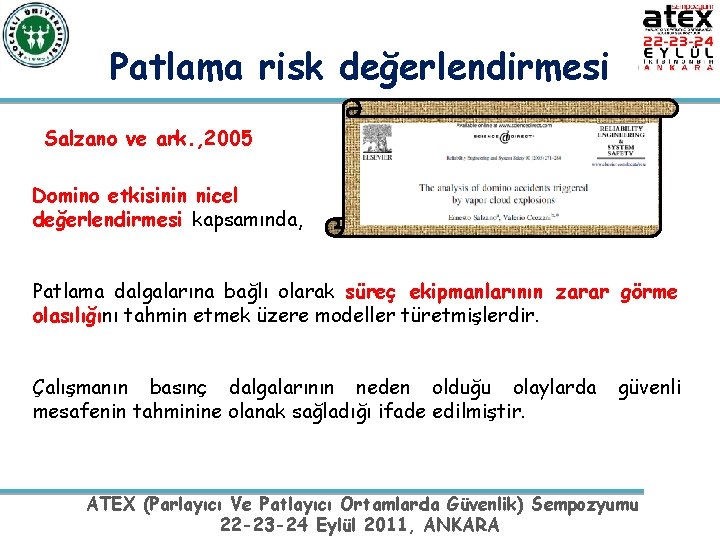

Patlama risk değerlendirmesi Salzano ve ark. , 2005 Domino etkisinin nicel değerlendirmesi kapsamında, Patlama dalgalarına bağlı olarak süreç ekipmanlarının zarar görme olasılığını tahmin etmek üzere modeller türetmişlerdir. Çalışmanın basınç dalgalarının neden olduğu olaylarda mesafenin tahminine olanak sağladığı ifade edilmiştir. güvenli ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

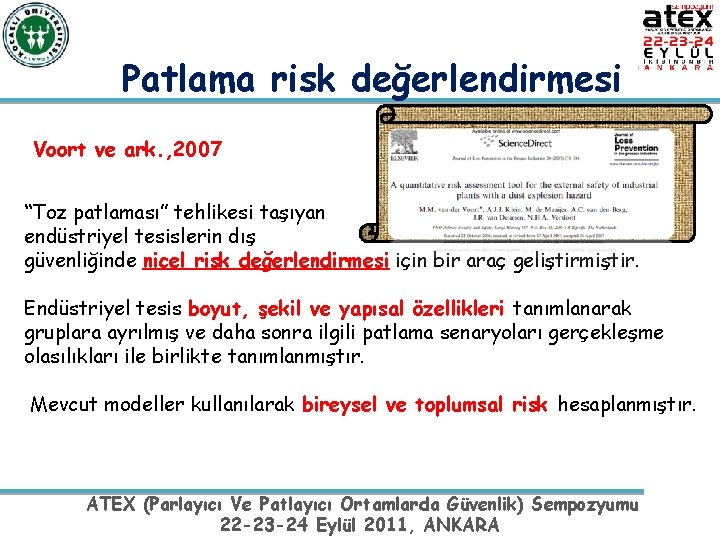

Patlama risk değerlendirmesi Voort ve ark. , 2007 “Toz patlaması” tehlikesi taşıyan endüstriyel tesislerin dış güvenliğinde nicel risk değerlendirmesi için bir araç geliştirmiştir. Endüstriyel tesis boyut, şekil ve yapısal özellikleri tanımlanarak gruplara ayrılmış ve daha sonra ilgili patlama senaryoları gerçekleşme olasılıkları ile birlikte tanımlanmıştır. Mevcut modeller kullanılarak bireysel ve toplumsal risk hesaplanmıştır. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

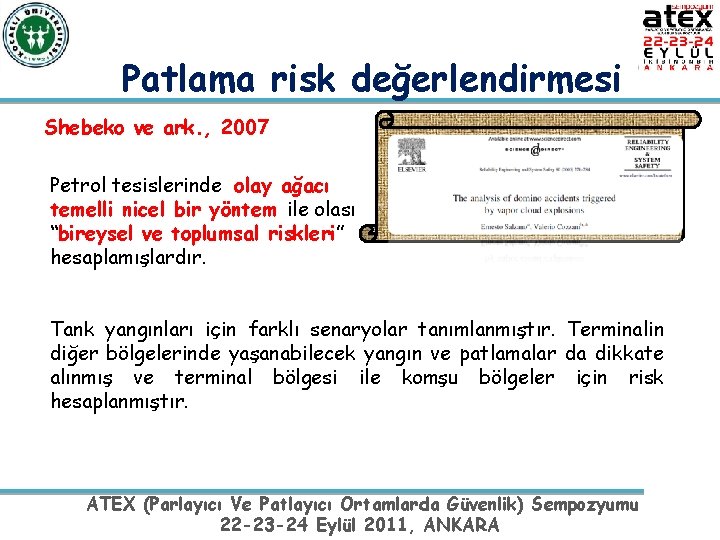

Patlama risk değerlendirmesi Shebeko ve ark. , 2007 Petrol tesislerinde olay ağacı temelli nicel bir yöntem ile olası “bireysel ve toplumsal riskleri” hesaplamışlardır. Tank yangınları için farklı senaryolar tanımlanmıştır. Terminalin diğer bölgelerinde yaşanabilecek yangın ve patlamalar da dikkate alınmış ve terminal bölgesi ile komşu bölgeler için risk hesaplanmıştır. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

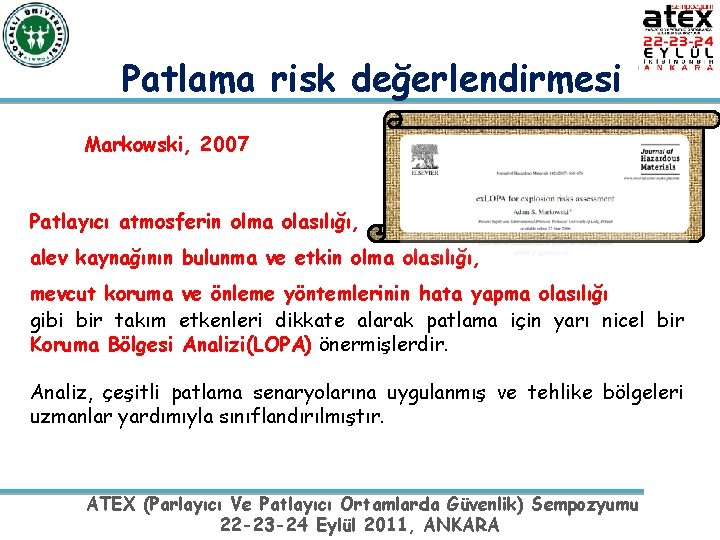

Patlama risk değerlendirmesi Markowski, 2007 Patlayıcı atmosferin olma olasılığı, alev kaynağının bulunma ve etkin olma olasılığı, mevcut koruma ve önleme yöntemlerinin hata yapma olasılığı gibi bir takım etkenleri dikkate alarak patlama için yarı nicel bir Koruma Bölgesi Analizi(LOPA) önermişlerdir. Analiz, çeşitli patlama senaryolarına uygulanmış ve tehlike bölgeleri uzmanlar yardımıyla sınıflandırılmıştır. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

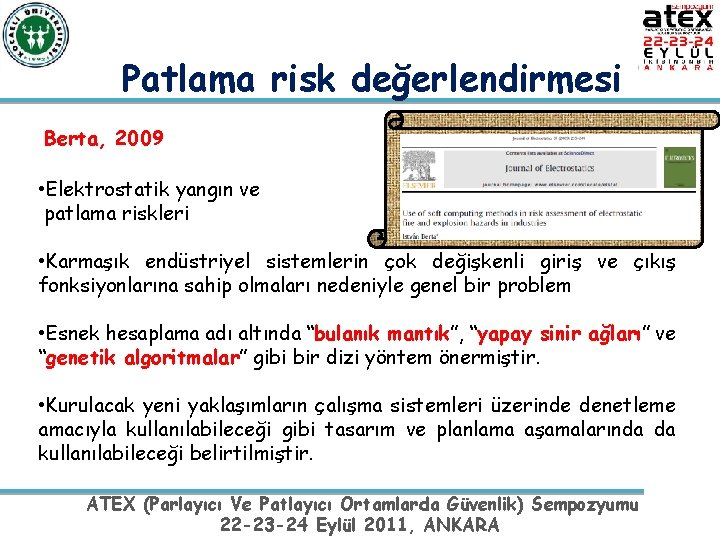

Patlama risk değerlendirmesi Berta, 2009 • Elektrostatik yangın ve patlama riskleri • Karmaşık endüstriyel sistemlerin çok değişkenli giriş ve çıkış fonksiyonlarına sahip olmaları nedeniyle genel bir problem • Esnek hesaplama adı altında “bulanık mantık”, “yapay sinir ağları” ve “genetik algoritmalar” gibi bir dizi yöntem önermiştir. • Kurulacak yeni yaklaşımların çalışma sistemleri üzerinde denetleme amacıyla kullanılabileceği gibi tasarım ve planlama aşamalarında da kullanılabileceği belirtilmiştir. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

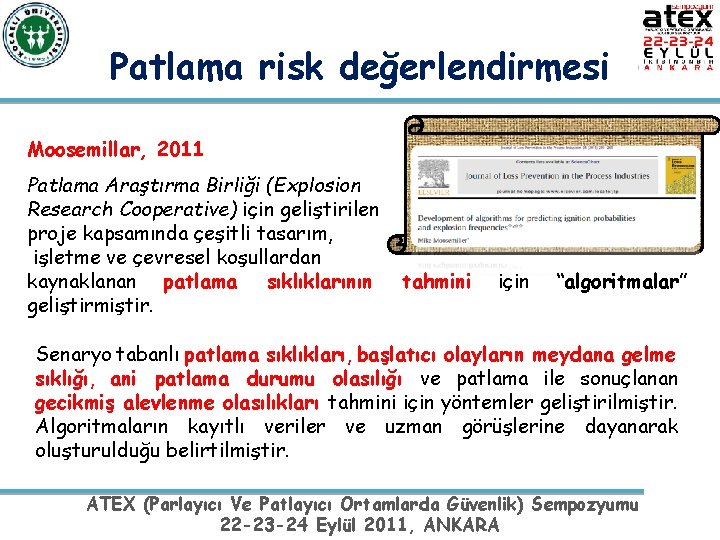

Patlama risk değerlendirmesi Moosemillar, 2011 Patlama Araştırma Birliği (Explosion Research Cooperative) için geliştirilen proje kapsamında çeşitli tasarım, işletme ve çevresel koşullardan kaynaklanan patlama sıklıklarının geliştirmiştir. tahmini için “algoritmalar” Senaryo tabanlı patlama sıklıkları, başlatıcı olayların meydana gelme sıklığı, ani patlama durumu olasılığı ve patlama ile sonuçlanan gecikmiş alevlenme olasılıkları tahmini için yöntemler geliştirilmiştir. Algoritmaların kayıtlı veriler ve uzman görüşlerine dayanarak oluşturulduğu belirtilmiştir. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

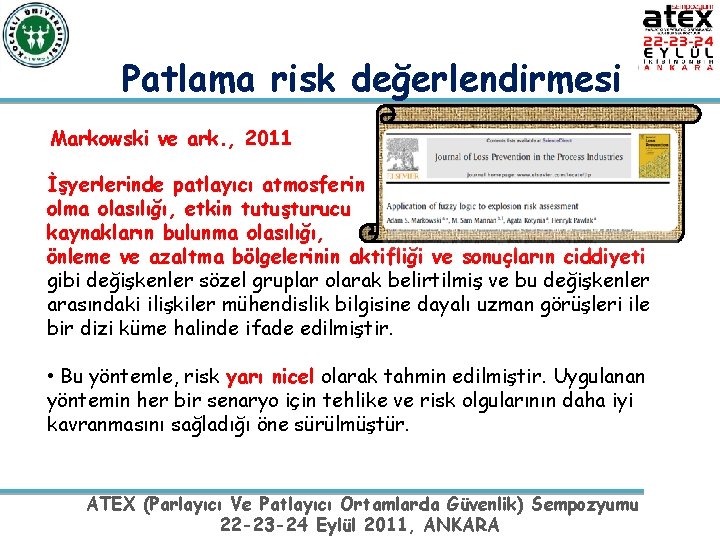

Patlama risk değerlendirmesi Markowski ve ark. , 2011 İşyerlerinde patlayıcı atmosferin olma olasılığı, etkin tutuşturucu kaynakların bulunma olasılığı, önleme ve azaltma bölgelerinin aktifliği ve sonuçların ciddiyeti gibi değişkenler sözel gruplar olarak belirtilmiş ve bu değişkenler arasındaki ilişkiler mühendislik bilgisine dayalı uzman görüşleri ile bir dizi küme halinde ifade edilmiştir. • Bu yöntemle, risk yarı nicel olarak tahmin edilmiştir. Uygulanan yöntemin her bir senaryo için tehlike ve risk olgularının daha iyi kavranmasını sağladığı öne sürülmüştür. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

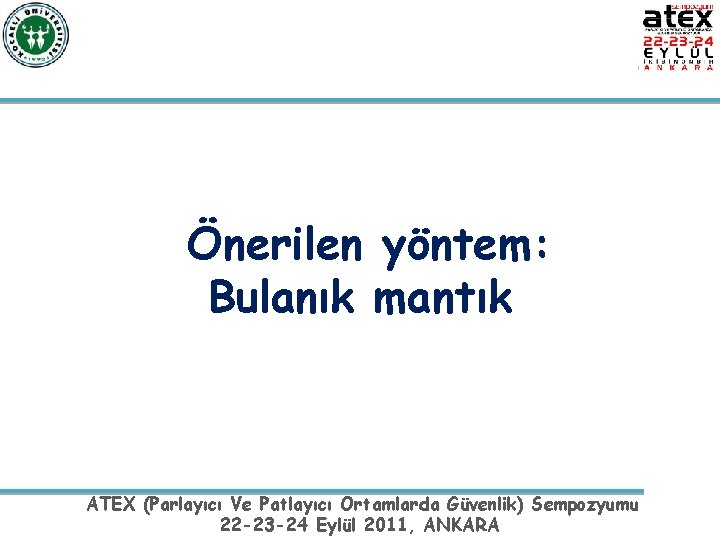

Önerilen yöntem: Bulanık mantık ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

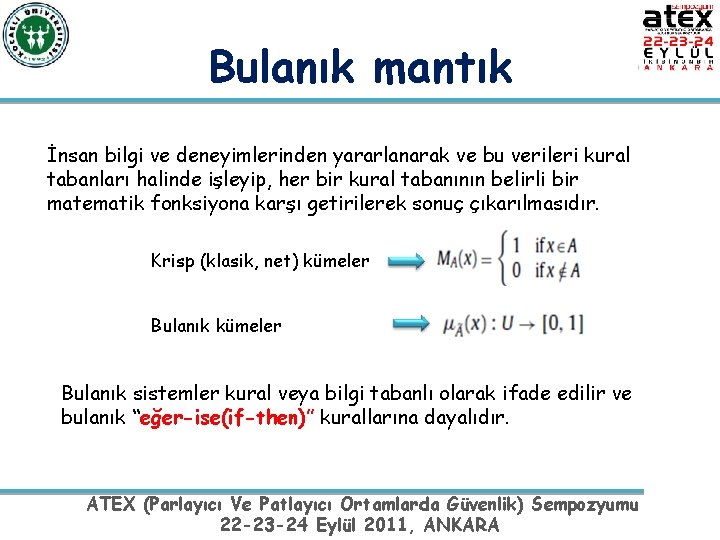

Bulanık mantık İnsan bilgi ve deneyimlerinden yararlanarak ve bu verileri kural tabanları halinde işleyip, her bir kural tabanının belirli bir matematik fonksiyona karşı getirilerek sonuç çıkarılmasıdır. Krisp (klasik, net) kümeler Bulanık sistemler kural veya bilgi tabanlı olarak ifade edilir ve bulanık “eğer-ise(if-then)” kurallarına dayalıdır. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

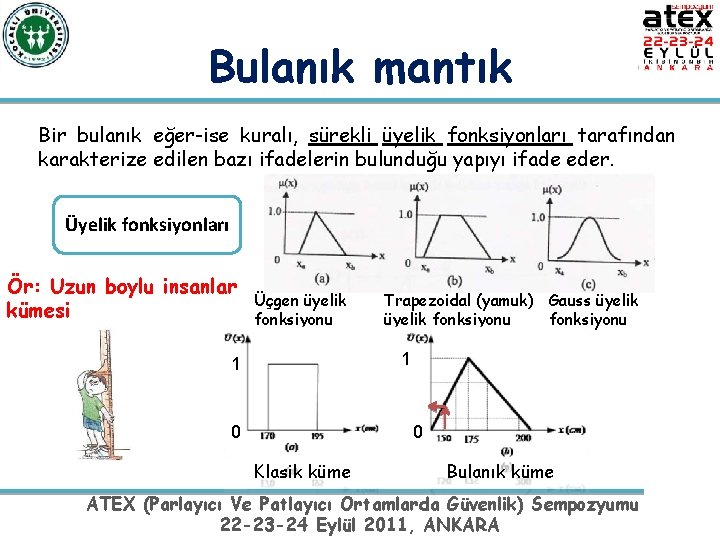

Bulanık mantık Bir bulanık eğer-ise kuralı, sürekli üyelik fonksiyonları tarafından karakterize edilen bazı ifadelerin bulunduğu yapıyı ifade eder. Üyelik fonksiyonları Ör: Uzun boylu insanlar kümesi Üçgen üyelik fonksiyonu Trapezoidal (yamuk) Gauss üyelik fonksiyonu 1 1 0 0 Klasik küme Bulanık küme ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

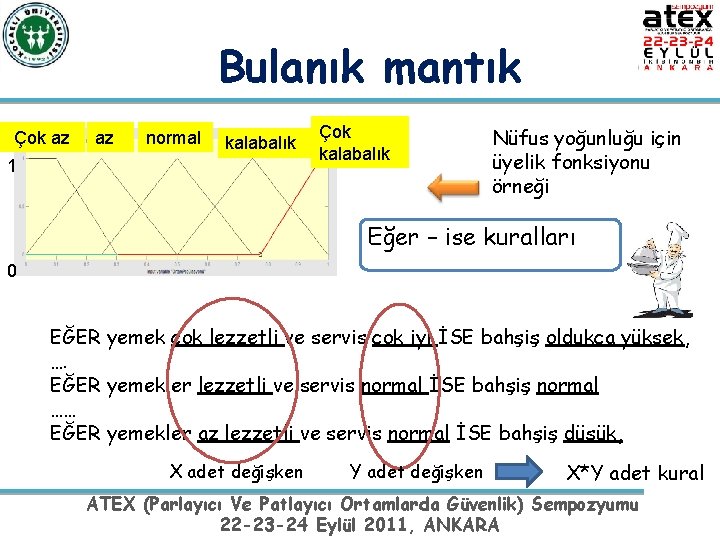

Bulanık mantık Çok az az normal kalabalık 1 Çok kalabalık Nüfus yoğunluğu için üyelik fonksiyonu örneği Eğer – ise kuralları 0 EĞER yemek çok lezzetli ve servis çok iyi İSE bahşiş oldukça yüksek, …. EĞER yemekler lezzetli ve servis normal İSE bahşiş normal …… EĞER yemekler az lezzetli ve servis normal İSE bahşiş düşük, X adet değişken Y adet değişken X*Y adet kural ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

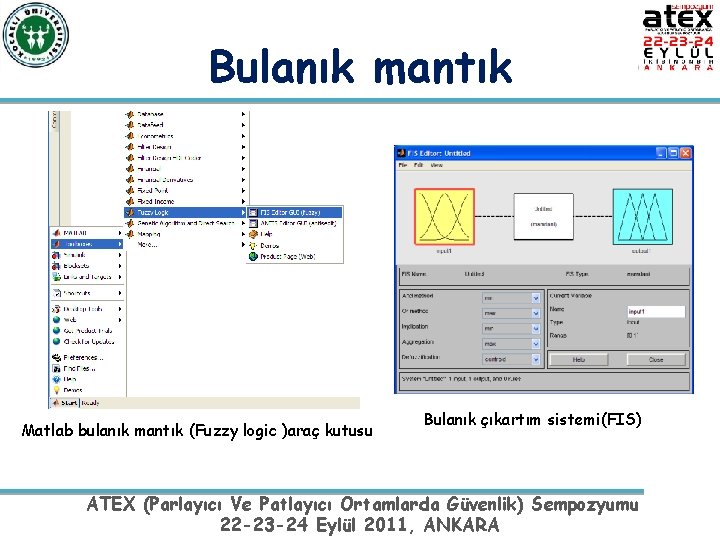

Bulanık mantık Matlab bulanık mantık (Fuzzy logic )araç kutusu Bulanık çıkartım sistemi(FIS) ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

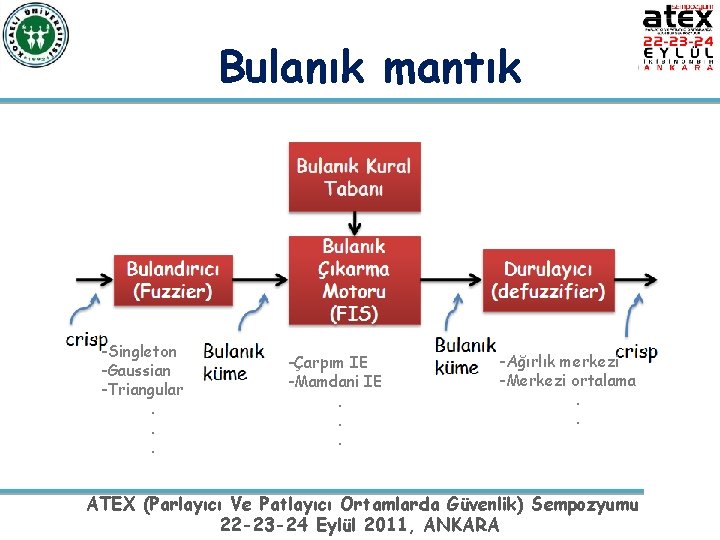

Bulanık mantık -Singleton -Gaussian -Triangular. . . -Çarpım IE -Mamdani IE. . . -Ağırlık merkezi -Merkezi ortalama. . ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

Bulanık uygulamalar Øİlk kez 1970’li yıllarda Londra’da bir buhar makinesinde Ø 1980’li yıllarda Danimarka’daki Çimento fabrikasının fırınında Ø…… ØJaponya’daki Sendai metrosunda Fotoğraf ve video kameralar çamaşır makineleri TV mikrodalga, Otomobil Tren…. . ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

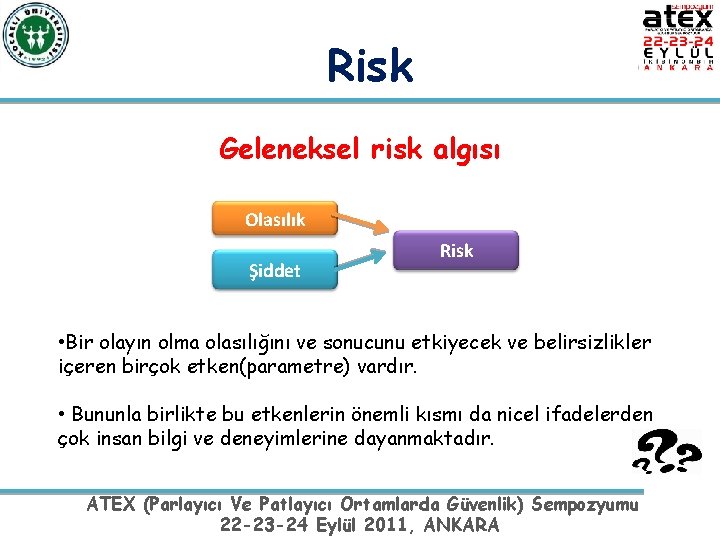

Risk Geleneksel risk algısı Olasılık Şiddet Risk • Bir olayın olma olasılığını ve sonucunu etkiyecek ve belirsizlikler içeren birçok etken(parametre) vardır. • Bununla birlikte bu etkenlerin önemli kısmı da nicel ifadelerden çok insan bilgi ve deneyimlerine dayanmaktadır. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

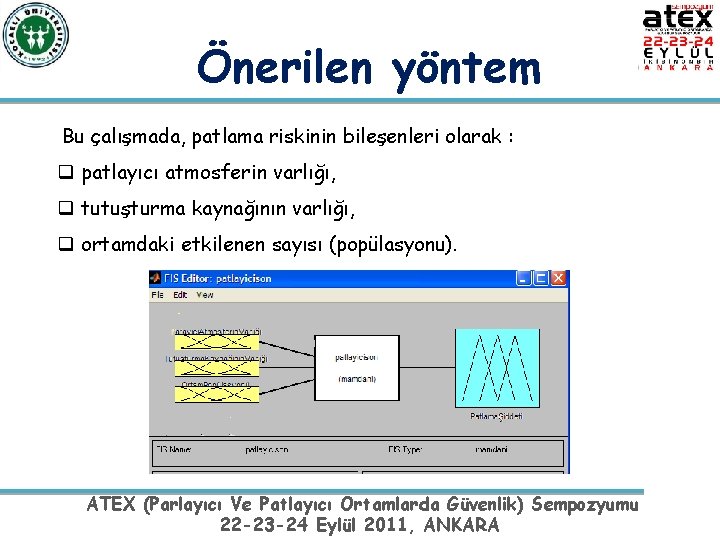

Önerilen yöntem Bu çalışmada, patlama riskinin bileşenleri olarak : q patlayıcı atmosferin varlığı, q tutuşturma kaynağının varlığı, q ortamdaki etkilenen sayısı (popülasyonu). ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

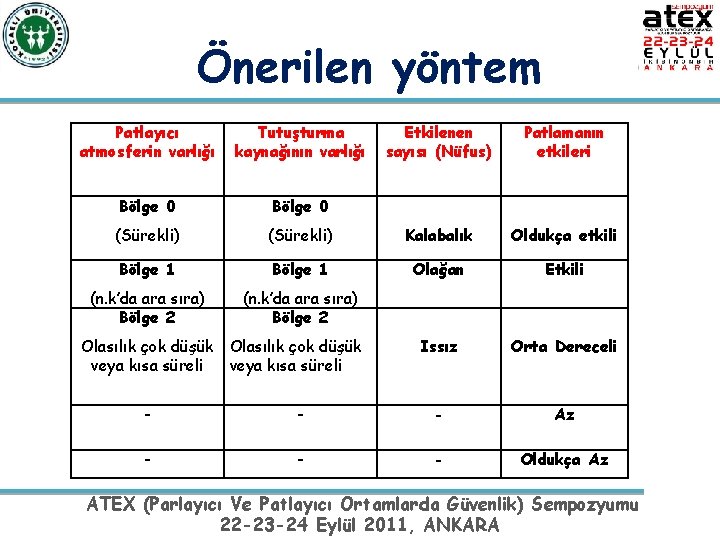

Önerilen yöntem Patlayıcı atmosferin varlığı Tutuşturma kaynağının varlığı Etkilenen sayısı (Nüfus) Patlamanın etkileri Bölge 0 (Sürekli) Kalabalık Oldukça etkili Bölge 1 Olağan Etkili (n. k’da ara sıra) Bölge 2 Issız Orta Dereceli Olasılık çok düşük veya kısa süreli - - - Az - - - Oldukça Az ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

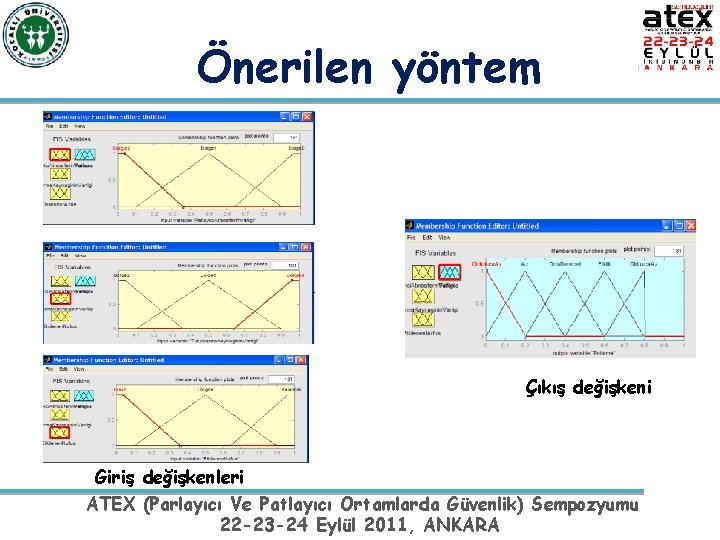

Önerilen yöntem Çıkış değişkeni Giriş değişkenleri ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

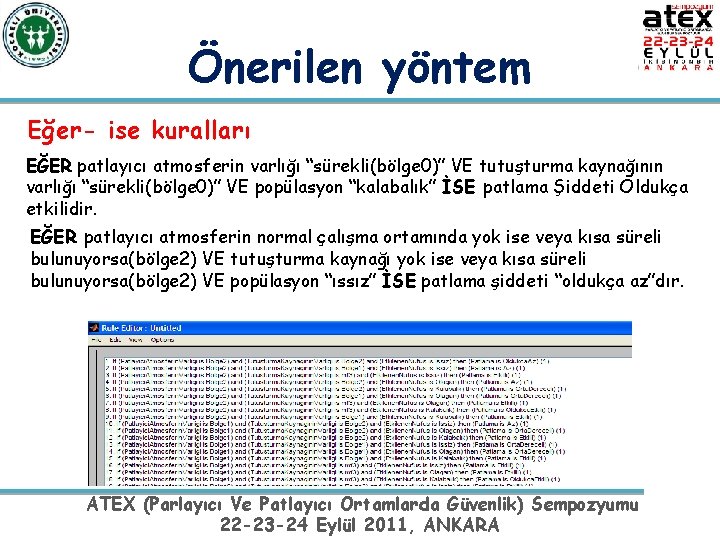

Önerilen yöntem Eğer- ise kuralları EĞER patlayıcı atmosferin varlığı “sürekli(bölge 0)” VE tutuşturma kaynağının varlığı “sürekli(bölge 0)” VE popülasyon “kalabalık” İSE patlama Şiddeti Oldukça etkilidir. EĞER patlayıcı atmosferin normal çalışma ortamında yok ise veya kısa süreli bulunuyorsa(bölge 2) VE tutuşturma kaynağı yok ise veya kısa süreli bulunuyorsa(bölge 2) VE popülasyon “ıssız” İSE patlama şiddeti “oldukça az”dır. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

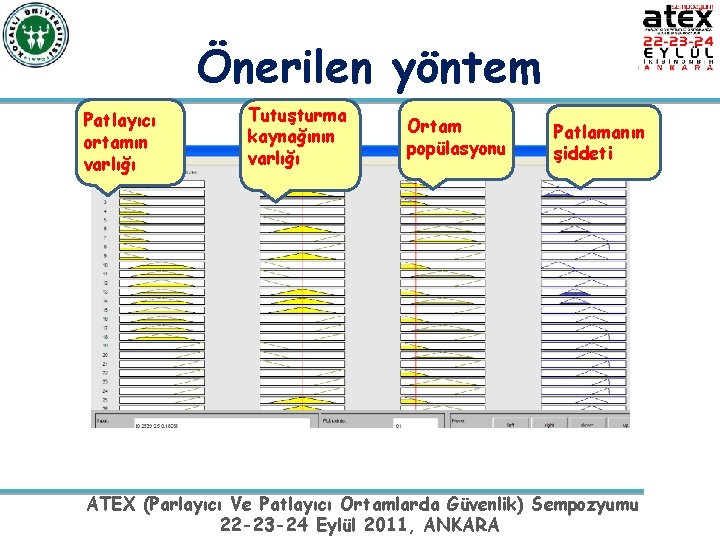

Önerilen yöntem Patlayıcı ortamın varlığı Tutuşturma kaynağının varlığı Ortam popülasyonu Patlamanın şiddeti ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

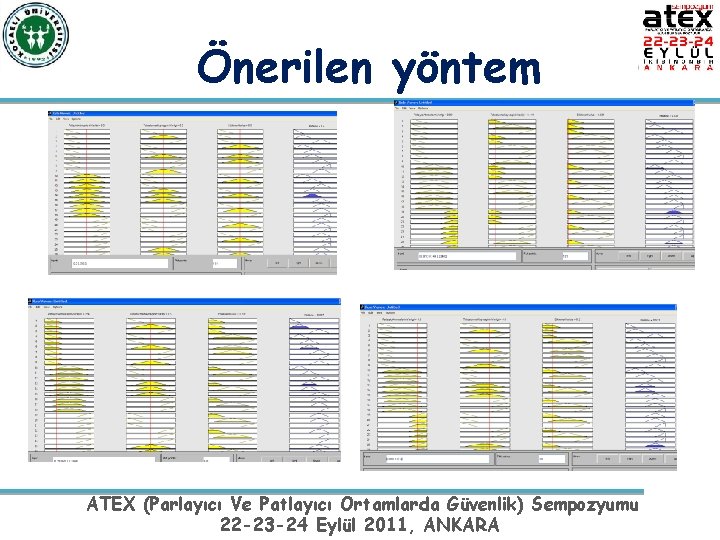

Önerilen yöntem ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

Sonuçlar Oluşturulan kural sistemi yorumlanacak olunursa başlangıçta sözel ifadeler yardımı ile oluşturulan üyelik fonksiyonlarının nicelleştirildiği görülür. Üyelik fonksiyonlarının değişimi halinde patlama şiddetinin nicel değerini tekrar yorumlamak da mümkün olacaktır. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

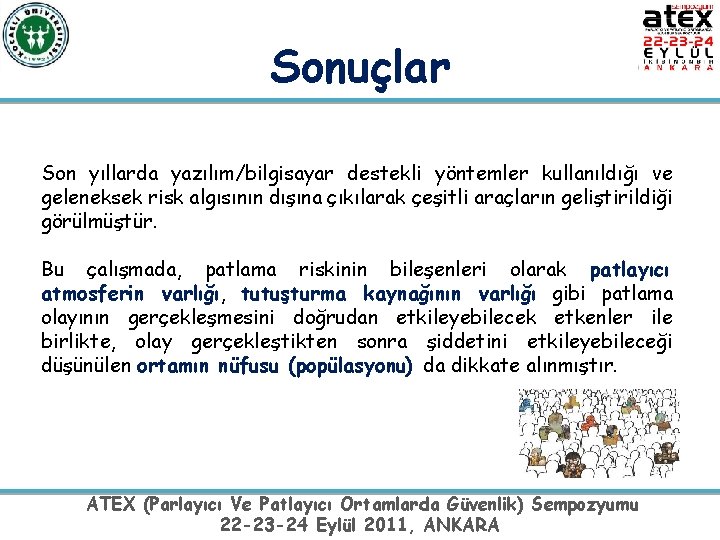

Sonuçlar Son yıllarda yazılım/bilgisayar destekli yöntemler kullanıldığı ve geleneksek risk algısının dışına çıkılarak çeşitli araçların geliştirildiği görülmüştür. Bu çalışmada, patlama riskinin bileşenleri olarak patlayıcı atmosferin varlığı, tutuşturma kaynağının varlığı gibi patlama olayının gerçekleşmesini doğrudan etkileyebilecek etkenler ile birlikte, olay gerçekleştikten sonra şiddetini etkileyebileceği düşünülen ortamın nüfusu (popülasyonu) da dikkate alınmıştır. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA

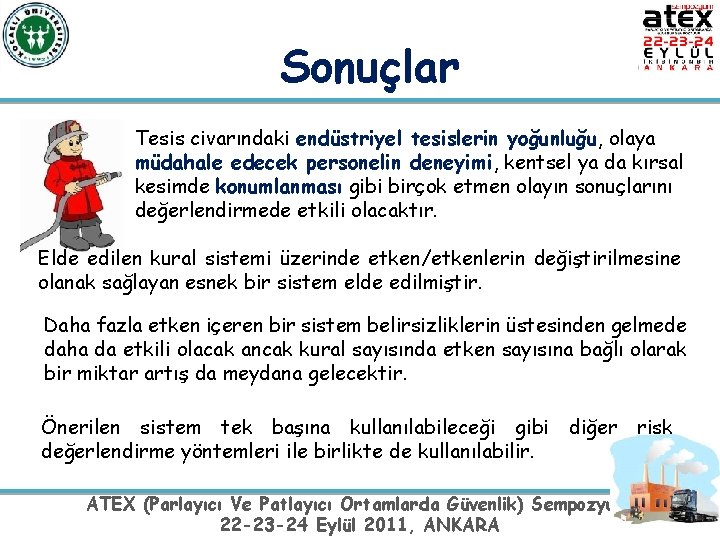

Sonuçlar Tesis civarındaki endüstriyel tesislerin yoğunluğu, olaya müdahale edecek personelin deneyimi, kentsel ya da kırsal kesimde konumlanması gibi birçok etmen olayın sonuçlarını değerlendirmede etkili olacaktır. Elde edilen kural sistemi üzerinde etken/etkenlerin değiştirilmesine olanak sağlayan esnek bir sistem elde edilmiştir. Daha fazla etken içeren bir sistem belirsizliklerin üstesinden gelmede daha da etkili olacak ancak kural sayısında etken sayısına bağlı olarak bir miktar artış da meydana gelecektir. Önerilen sistem tek başına kullanılabileceği gibi diğer risk değerlendirme yöntemleri ile birlikte de kullanılabilir. ATEX (Parlayıcı Ve Patlayıcı Ortamlarda Güvenlik) Sempozyumu 22 -23 -24 Eylül 2011, ANKARA
