Сети ЭВМ и телекоммуникации Passive Optical Networks Мощевикин Алексей Петрович к. ф. -м. н, доцент КИИСи. ФЭ, alexmou@lab 127. karelia. ru Презентации к курсу выложены на http: //lab 127. karelia. ru/~alexmou/ Rev. 2. 01 / 13. 02. 2016 Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs
Трафик PON http: //www. infocellar. com/networks/new-tech/EPON. htm 1310 нм – upstream 1490 нм – downstream 1550 нм – аналоговое видео Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs

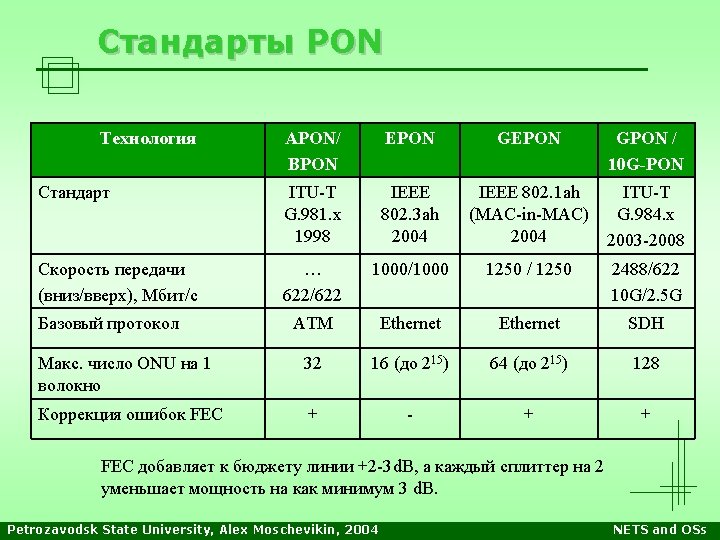

Стандарты PON APON - ATM PON. Транспортный протокол – ATM. Использование полосы пропускания 71%. Стандарт устарел. BPON - Broadband PON: развитие стандарта APON. EPON - Ethernet PON. Транспортный протокол – Ethernet. GEPON - Gigabit Ethernet PON, развитие стандарта EPON. GPON - Gigabit PON. Использует 93% полосы пропускания. Использует кадры SDH, но с возможностью динамического распределения ресурсов (GFP – Generic Framing Protocol). Три вида трафика: • ATM UNI • IP traffic over Fast Ethernet, Gigabit Ethernet, or 10 Gigabit Ethernet; • Standard TDM interfaces such as SDH/SONET Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs
Архитектура PON (downstream) http: //www. infocellar. com/networks/new-tech/EPON. htm TDM – Time Division Multiplexing Трафик от провайдера к абоненту – широковещательный. Сеть построена на оптических разветвителях (сплиттерах) без усилителей. Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs
Абонентское оборудование Абонентский терминал ONT GPON с 4 портами 10/1000 -Base-T, 2 портами POTS, 1 RF-выходом 100 USD (2013 год) Petrozavodsk State University, Alex Moschevikin, 2004 NETS and OSs
