Passage Du Client Lourd Au Client Léger Isabelle MORIN Ilham NAGBOU Benoit KALUZNY

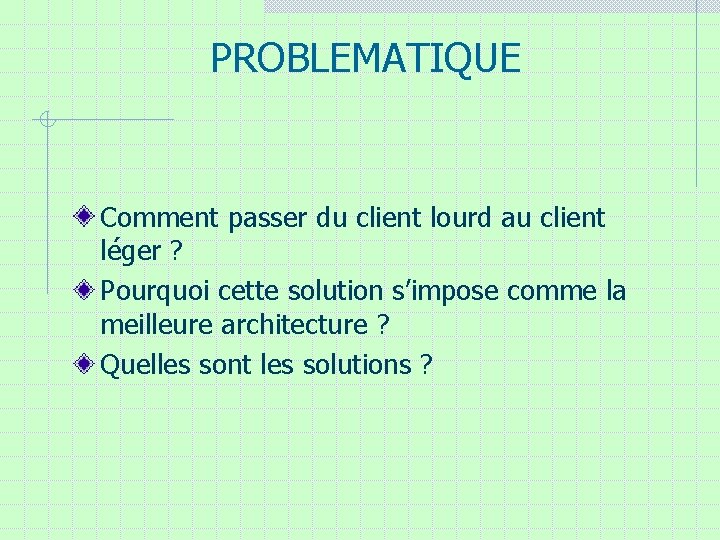

PROBLEMATIQUE Comment passer du client lourd au client léger ? Pourquoi cette solution s’impose comme la meilleure architecture ? Quelles sont les solutions ?

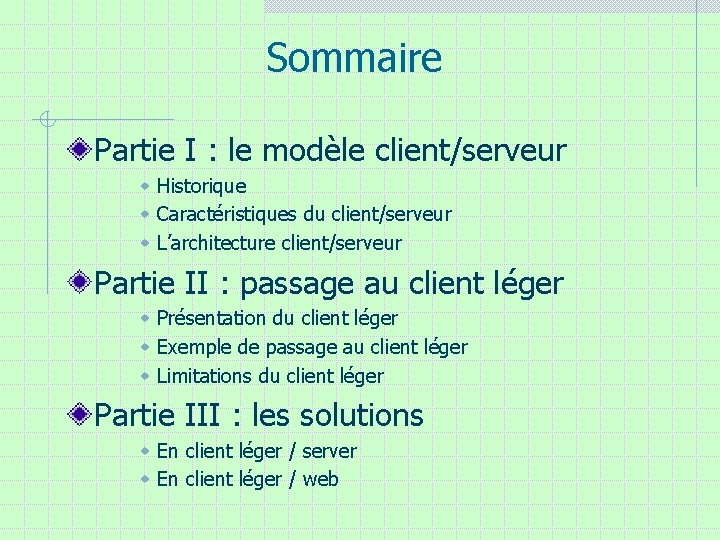

Sommaire Partie I : le modèle client/serveur w Historique w Caractéristiques du client/serveur w L’architecture client/serveur Partie II : passage au client léger w Présentation du client léger w Exemple de passage au client léger w Limitations du client léger Partie III : les solutions w En client léger / server w En client léger / web

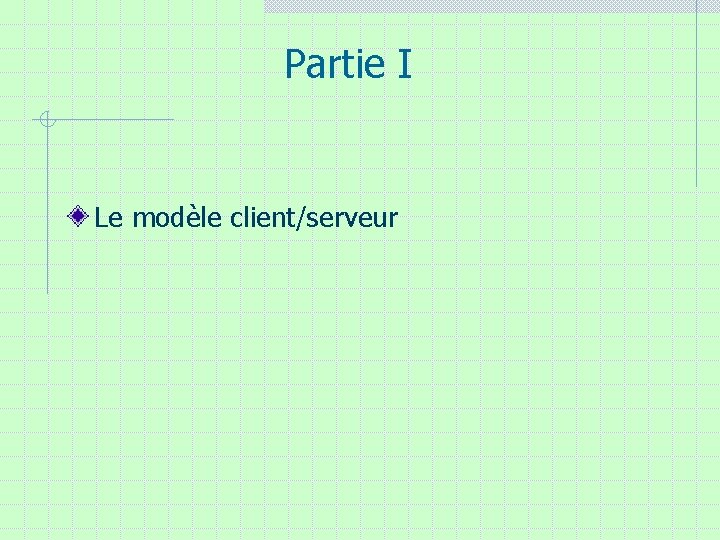

Partie I Le modèle client/serveur

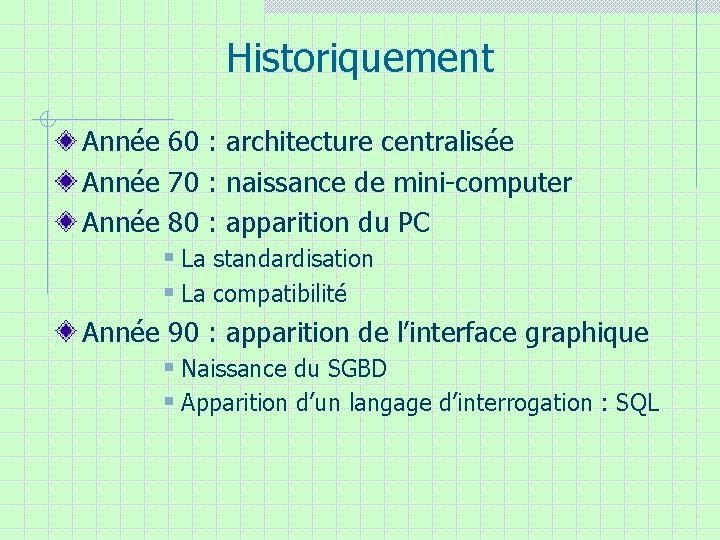

Historiquement Année 60 : architecture centralisée Année 70 : naissance de mini-computer Année 80 : apparition du PC § La standardisation § La compatibilité Année 90 : apparition de l’interface graphique § Naissance du SGBD § Apparition d’un langage d’interrogation : SQL

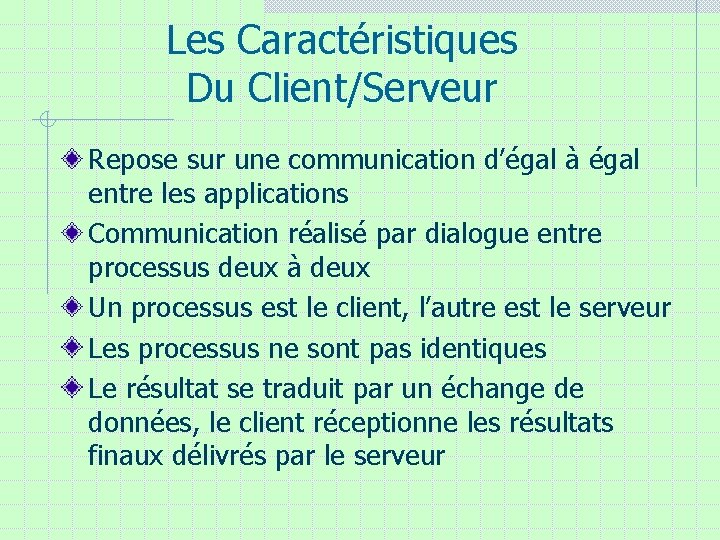

Les Caractéristiques Du Client/Serveur Repose sur une communication d’égal à égal entre les applications Communication réalisé par dialogue entre processus deux à deux Un processus est le client, l’autre est le serveur Les processus ne sont pas identiques Le résultat se traduit par un échange de données, le client réceptionne les résultats finaux délivrés par le serveur

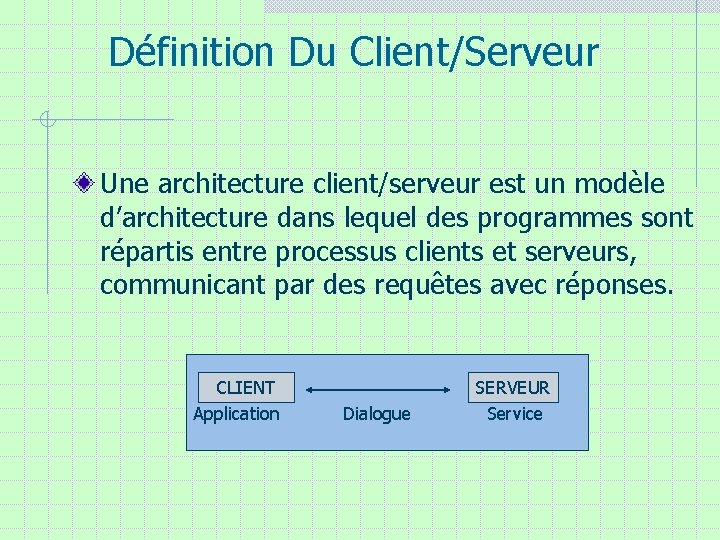

Définition Du Client/Serveur Une architecture client/serveur est un modèle d’architecture dans lequel des programmes sont répartis entre processus clients et serveurs, communicant par des requêtes avec réponses. CLIENT Application Dialogue SERVEUR Service

C/S Orienté Client Ou Serveur Client lourd. § Stocke les données et les applications localement. Le serveur stocke les fichiers mis à jour, … § Le client obtient une bonne partie du traitement. § Le serveur est plus allégé. Serveur lourd. § On met plus de charge sur le serveur: groupeware, transactions, objets, … § Plus faciles à gérer car on peut enrichir le serveur sans trop affecter les clients.

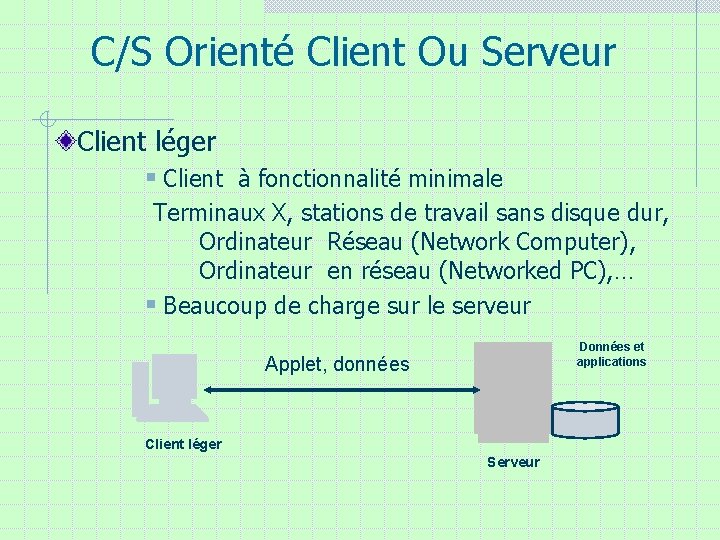

C/S Orienté Client Ou Serveur Client léger § Client à fonctionnalité minimale Terminaux X, stations de travail sans disque dur, Ordinateur Réseau (Network Computer), Ordinateur en réseau (Networked PC), … § Beaucoup de charge sur le serveur Données et applications Applet, données Client léger Serveur

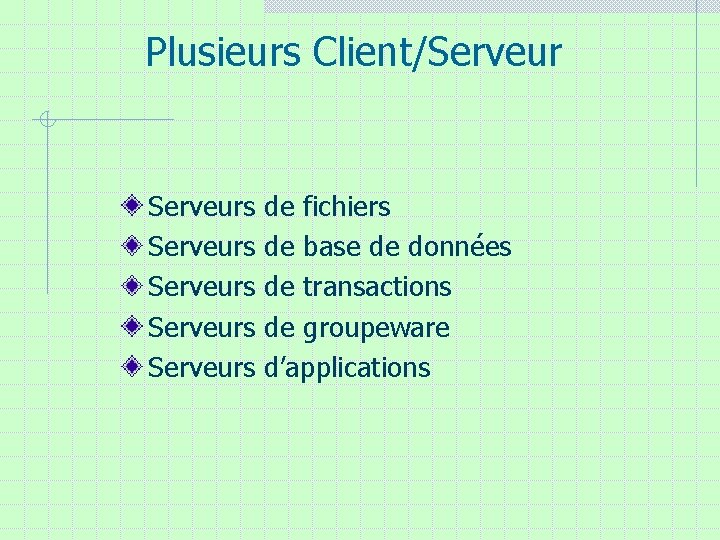

Plusieurs Client/Serveurs de fichiers Serveurs de base de données Serveurs de transactions Serveurs de groupeware Serveurs d’applications

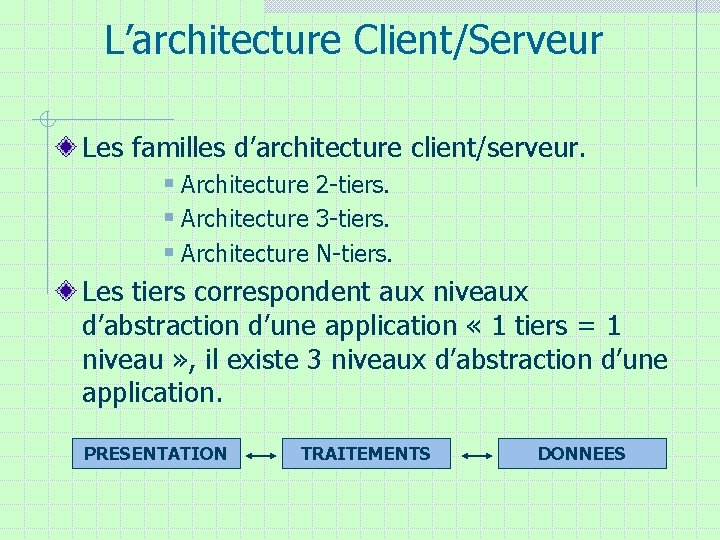

L’architecture Client/Serveur Les familles d’architecture client/serveur. § Architecture 2 -tiers. § Architecture 3 -tiers. § Architecture N-tiers. Les tiers correspondent aux niveaux d’abstraction d’une application « 1 tiers = 1 niveau » , il existe 3 niveaux d’abstraction d’une application. PRESENTATION TRAITEMENTS DONNEES

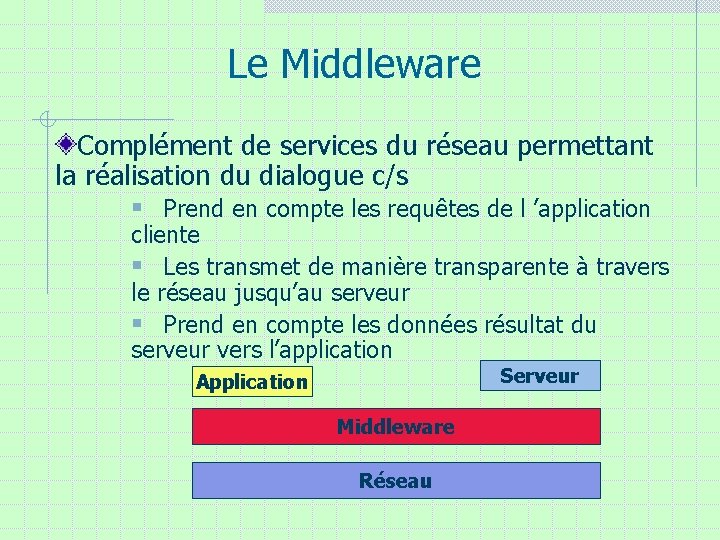

Le Middleware Complément de services du réseau permettant la réalisation du dialogue c/s § Prend en compte les requêtes de l ’application cliente § Les transmet de manière transparente à travers le réseau jusqu’au serveur § Prend en compte les données résultat du serveur vers l’application Serveur Application Middleware Réseau

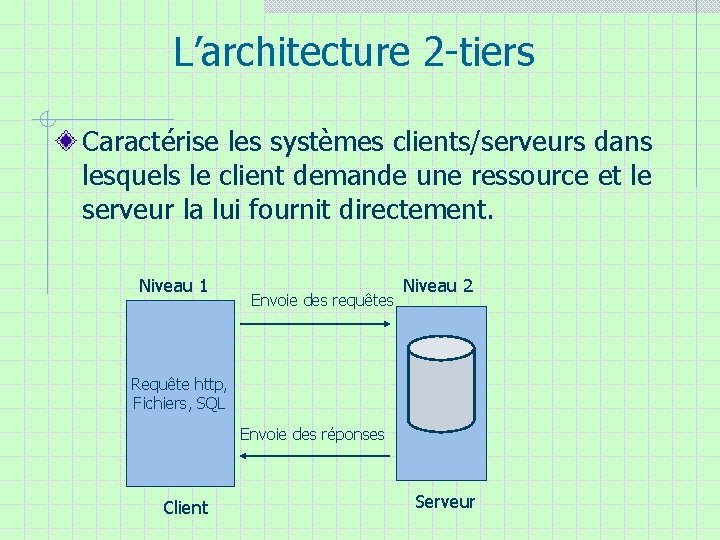

L’architecture 2 -tiers Caractérise les systèmes clients/serveurs dans lesquels le client demande une ressource et le serveur la lui fournit directement. Niveau 1 Envoie des requêtes Niveau 2 Requête http, Fichiers, SQL Envoie des réponses Client Serveur

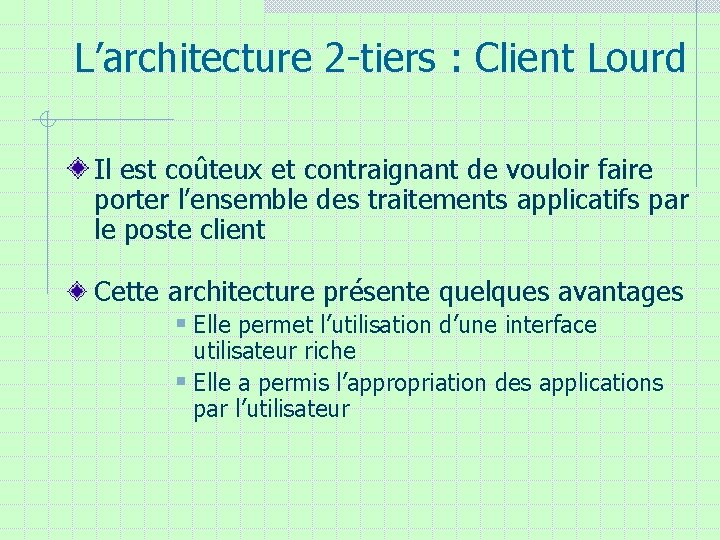

L’architecture 2 -tiers : Client Lourd Il est coûteux et contraignant de vouloir faire porter l’ensemble des traitements applicatifs par le poste client Cette architecture présente quelques avantages § Elle permet l’utilisation d’une interface utilisateur riche § Elle a permis l’appropriation des applications par l’utilisateur

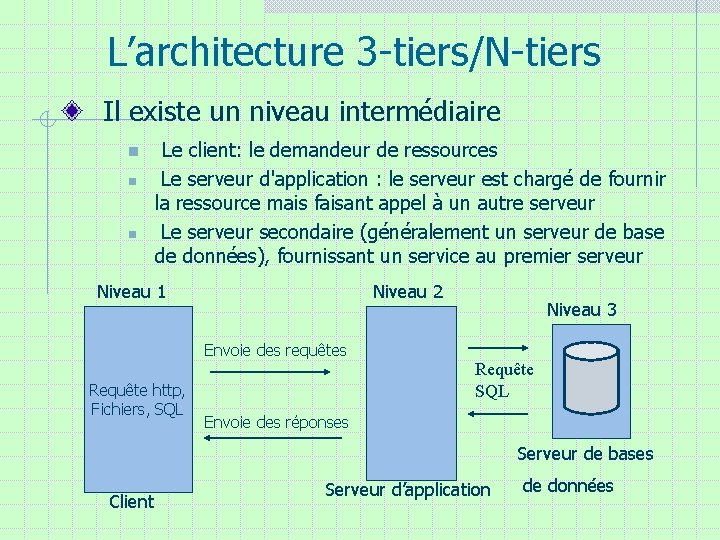

L’architecture 3 -tiers/N-tiers Il existe un niveau intermédiaire n n n Le client: le demandeur de ressources Le serveur d'application : le serveur est chargé de fournir la ressource mais faisant appel à un autre serveur Le serveur secondaire (généralement un serveur de base de données), fournissant un service au premier serveur Niveau 1 Niveau 2 Niveau 3 Envoie des requêtes Requête http, Fichiers, SQL Requête SQL Envoie des réponses Serveur de bases Client Serveur d’application de données

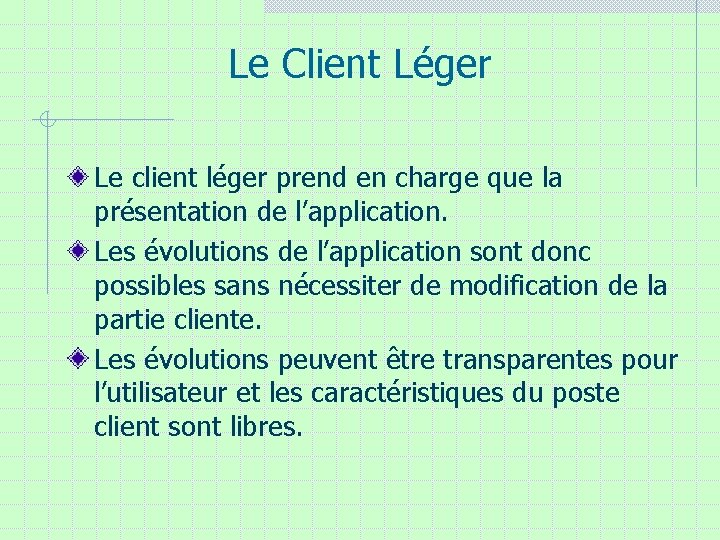

Le Client Léger Le client léger prend en charge que la présentation de l’application. Les évolutions de l’application sont donc possibles sans nécessiter de modification de la partie cliente. Les évolutions peuvent être transparentes pour l’utilisateur et les caractéristiques du poste client sont libres.

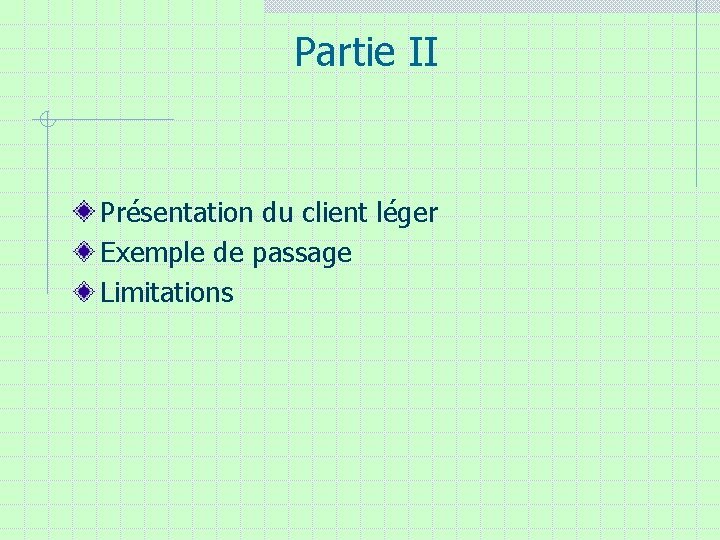

Partie II Présentation du client léger Exemple de passage Limitations

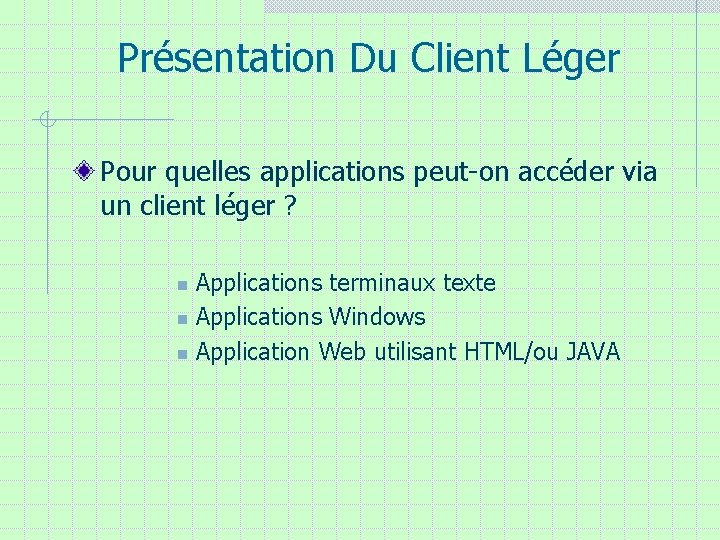

Présentation Du Client Léger Pour quelles applications peut-on accéder via un client léger ? Applications terminaux texte n Applications Windows n Application Web utilisant HTML/ou JAVA n

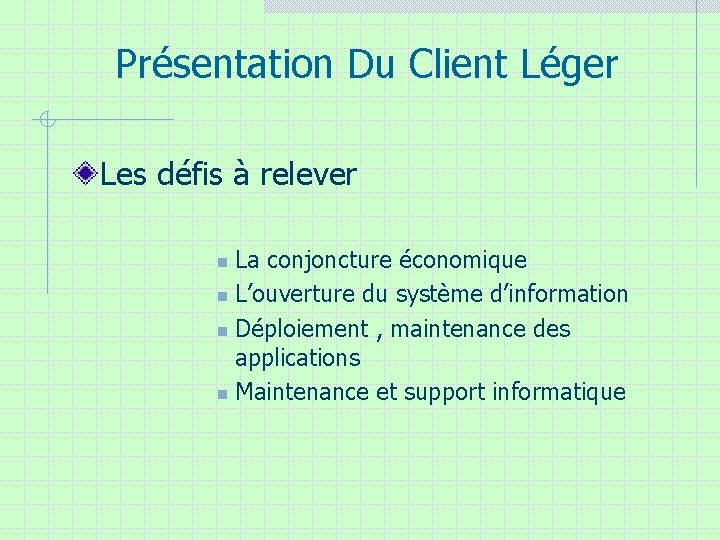

Présentation Du Client Léger Les défis à relever La conjoncture économique n L’ouverture du système d’information n Déploiement , maintenance des applications n Maintenance et support informatique n

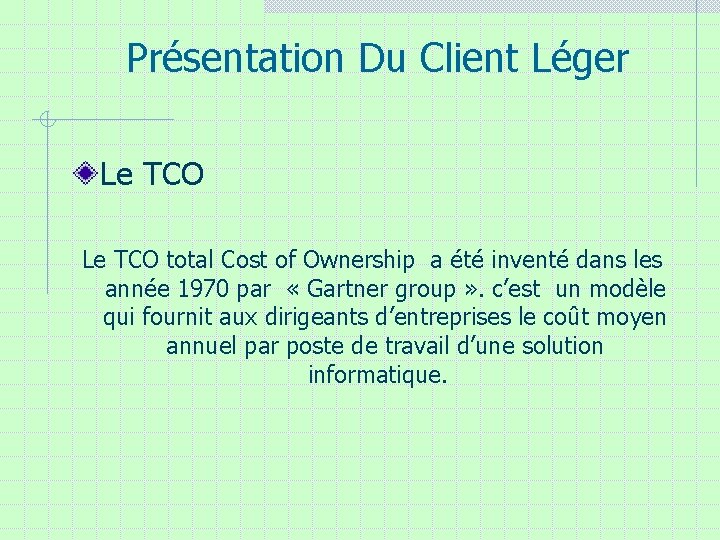

Présentation Du Client Léger Le TCO total Cost of Ownership a été inventé dans les année 1970 par « Gartner group » . c’est un modèle qui fournit aux dirigeants d’entreprises le coût moyen annuel par poste de travail d’une solution informatique.

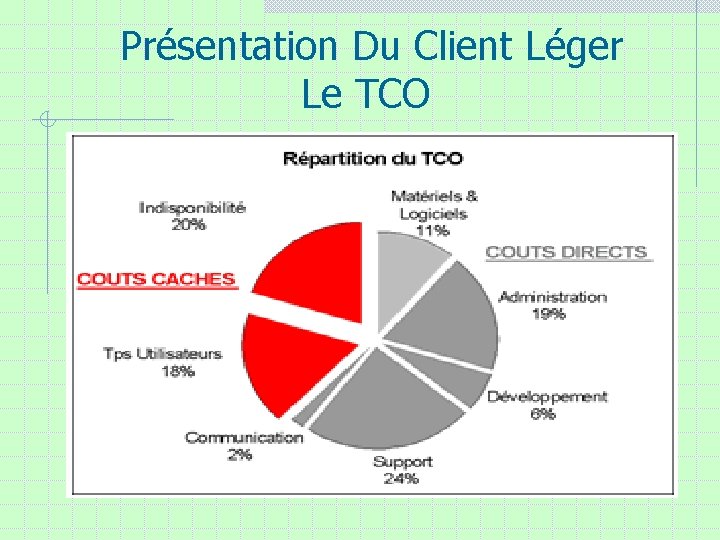

Présentation Du Client Léger Le TCO Il englobe quatre facteurs Coûts en capital matériel, réseau et logiciel n Coûts de gestion des systèmes et réseaux n Coûts de support technique n Coûts des systèmes d’information et coûts liés aux utilisateurs finaux n

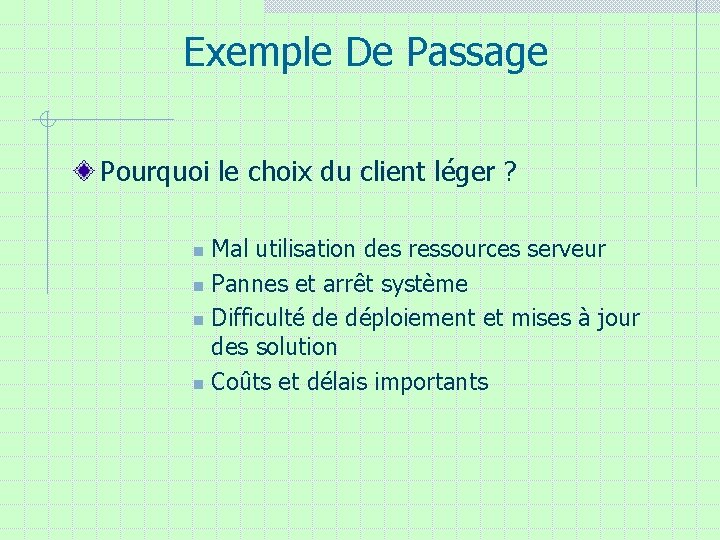

Exemple De Passage Pourquoi le choix du client léger ? Mal utilisation des ressources serveur n Pannes et arrêt système n Difficulté de déploiement et mises à jour des solution n Coûts et délais importants n

Exemple De Passage Le projet Choix d’une architecture centralisée : Citrix n Le fournisseur : IBM (serveurs, licences, lan. . ) n Le budget : 3. 6 millions d’euros n

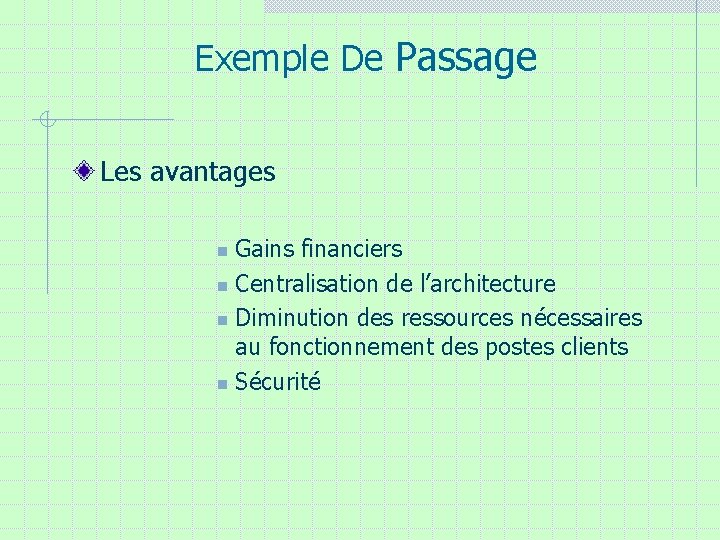

Exemple De Passage Les avantages Gains financiers n Centralisation de l’architecture n Diminution des ressources nécessaires au fonctionnement des postes clients n Sécurité n

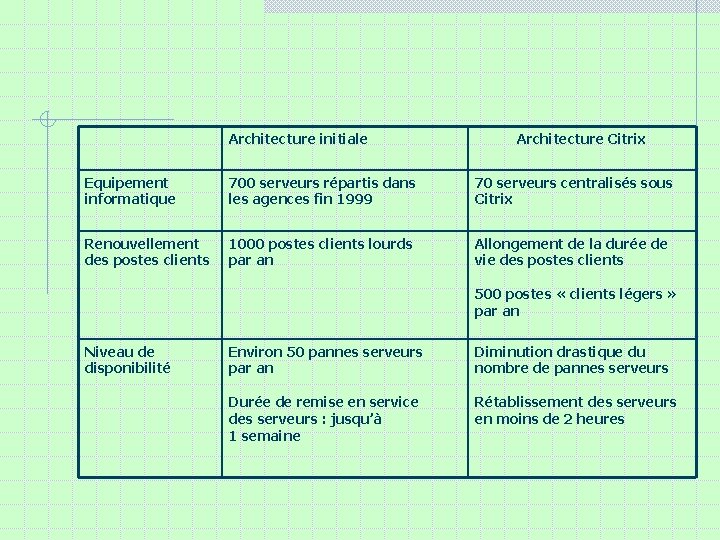

Architecture initiale Architecture Citrix Equipement informatique 700 serveurs répartis dans les agences fin 1999 70 serveurs centralisés sous Citrix Renouvellement des postes clients 1000 postes clients lourds par an Allongement de la durée de vie des postes clients 500 postes « clients légers » par an Niveau de disponibilité Environ 50 pannes serveurs par an Diminution drastique du nombre de pannes serveurs Durée de remise en service des serveurs : jusqu’à 1 semaine Rétablissement des serveurs en moins de 2 heures

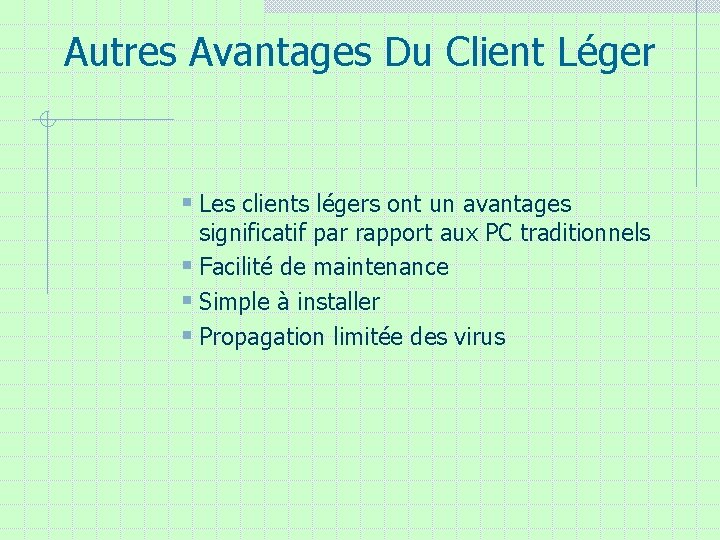

Autres Avantages Du Client Léger § Les clients légers ont un avantages significatif par rapport aux PC traditionnels § Facilité de maintenance § Simple à installer § Propagation limitée des virus

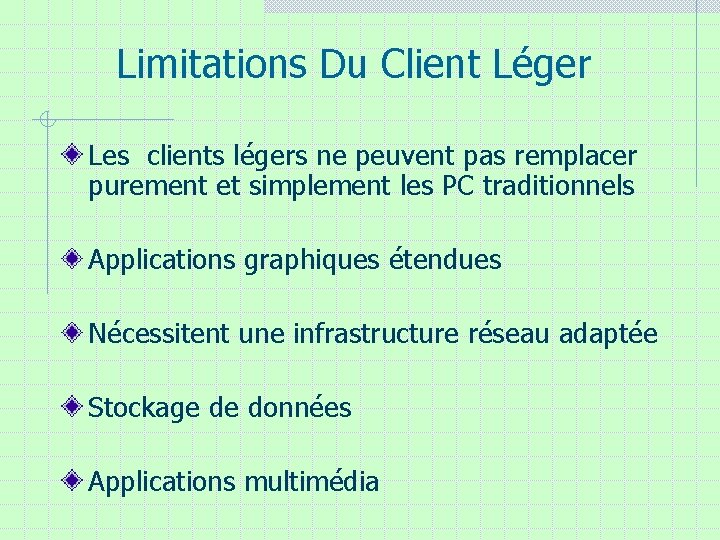

Limitations Du Client Léger Les clients légers ne peuvent pas remplacer purement et simplement les PC traditionnels Applications graphiques étendues Nécessitent une infrastructure réseau adaptée Stockage de données Applications multimédia

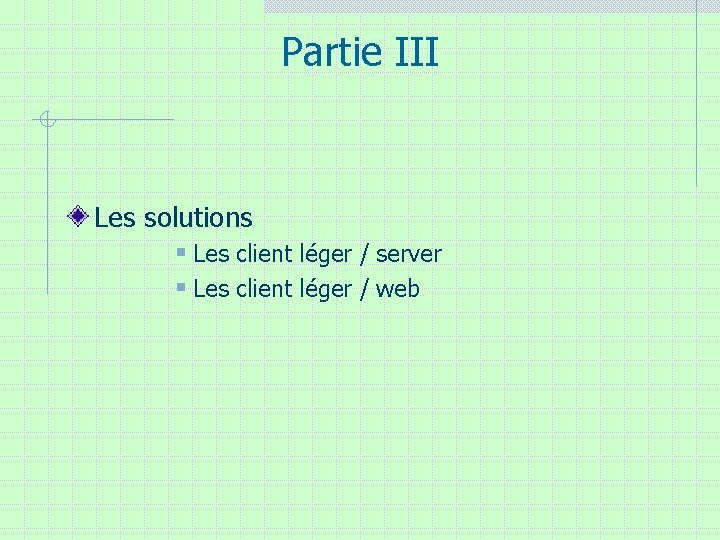

Partie III Les solutions § Les client léger / server § Les client léger / web

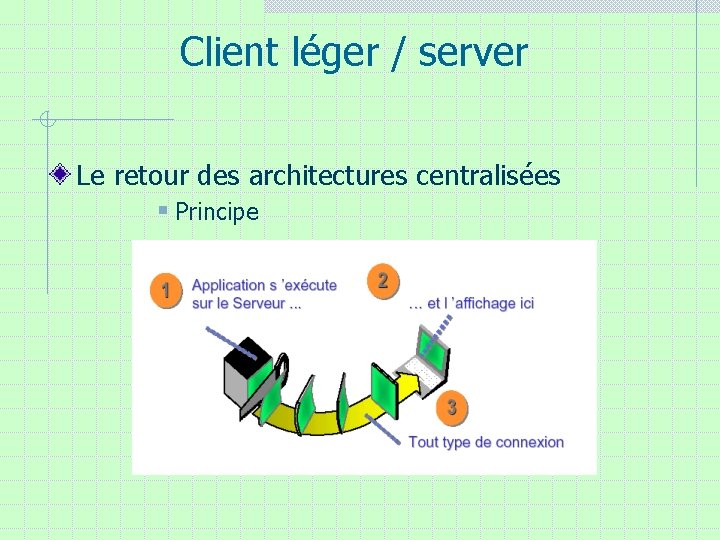

Client léger / server Le retour des architectures centralisées § Principe

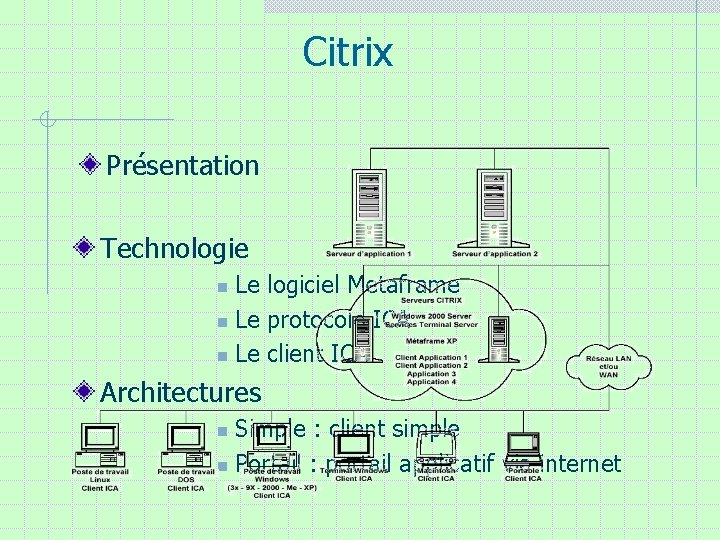

Citrix Présentation Technologie Le logiciel Metaframe n Le protocole ICA n Le client ICA n Architectures Simple : client simple n Portail : portail applicatif via internet n

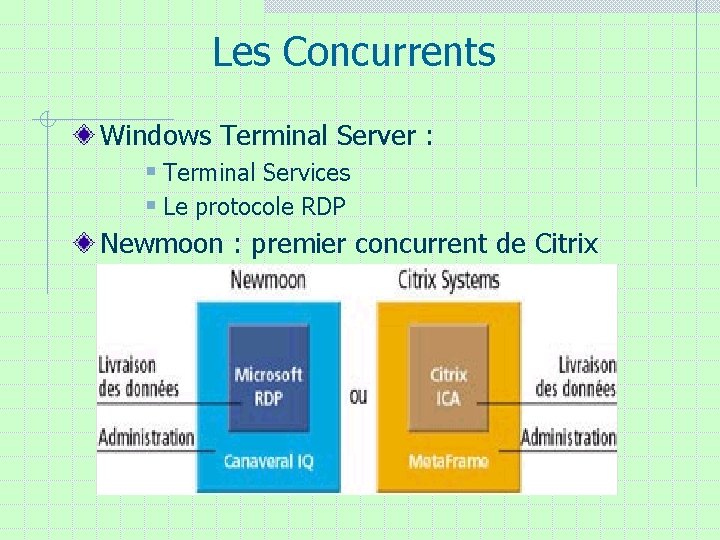

Les Concurrents Windows Terminal Server : § Terminal Services § Le protocole RDP Newmoon : premier concurrent de Citrix

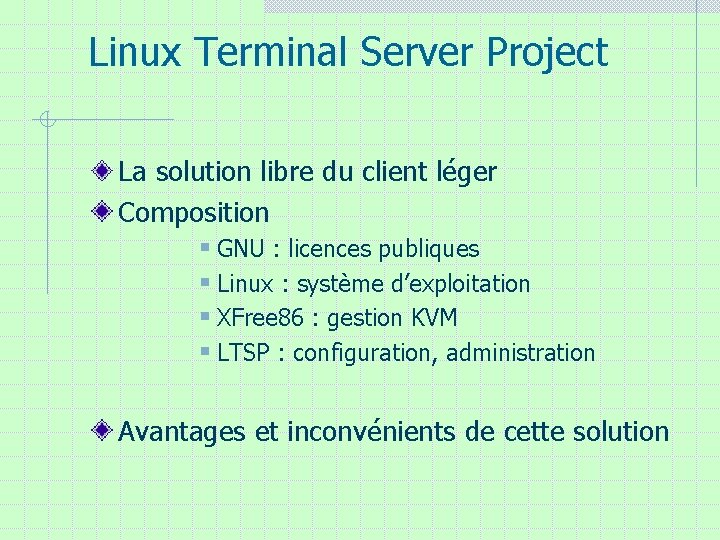

Linux Terminal Server Project La solution libre du client léger Composition § GNU : licences publiques § Linux : système d’exploitation § XFree 86 : gestion KVM § LTSP : configuration, administration Avantages et inconvénients de cette solution

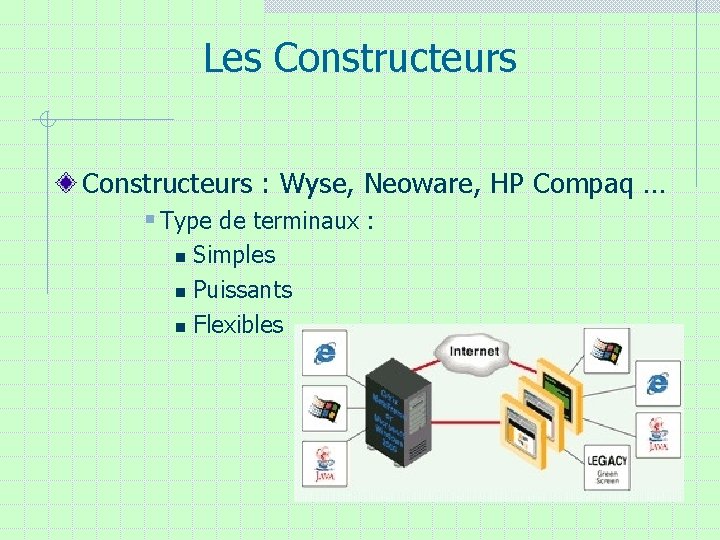

Les Constructeurs : Wyse, Neoware, HP Compaq … § Type de terminaux : Simples n Puissants n Flexibles n

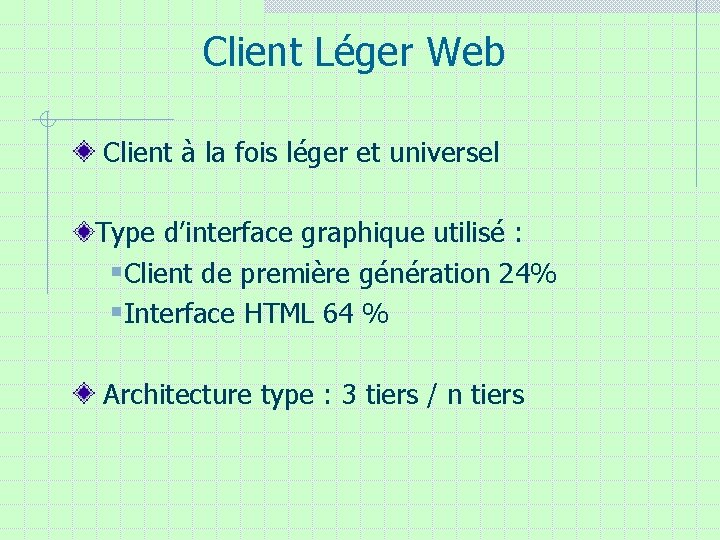

Client Léger Web Client à la fois léger et universel Type d’interface graphique utilisé : §Client de première génération 24% §Interface HTML 64 % Architecture type : 3 tiers / n tiers

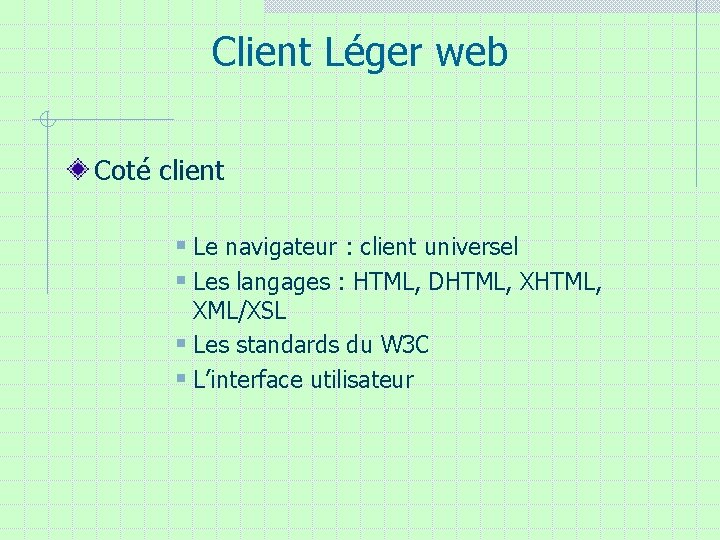

Client Léger web Coté client § Le navigateur : client universel § Les langages : HTML, DHTML, XHTML, XML/XSL § Les standards du W 3 C § L’interface utilisateur

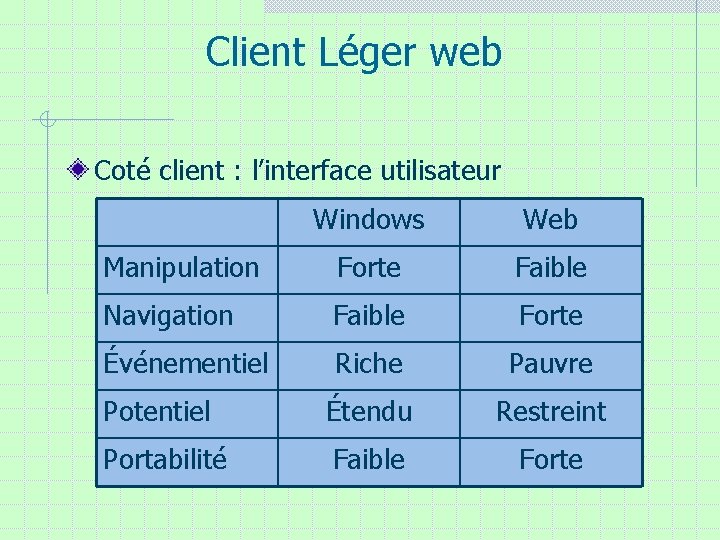

Client Léger web Coté client : l’interface utilisateur Windows Web Manipulation Forte Faible Navigation Faible Forte Événementiel Riche Pauvre Potentiel Étendu Restreint Portabilité Faible Forte

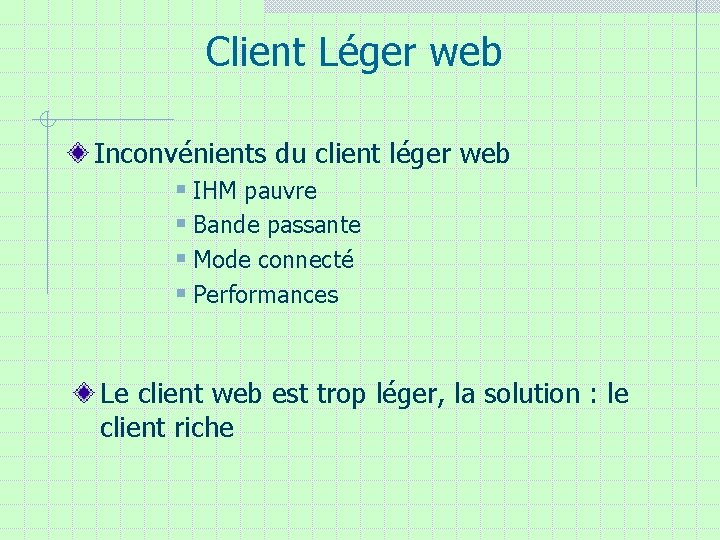

Client Léger web Inconvénients du client léger web § IHM pauvre § Bande passante § Mode connecté § Performances Le client web est trop léger, la solution : le client riche

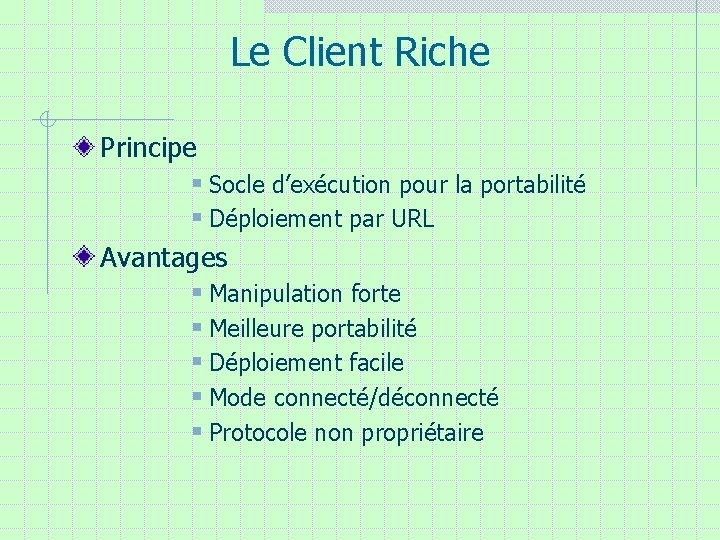

Le Client Riche Principe § Socle d’exécution pour la portabilité § Déploiement par URL Avantages § Manipulation forte § Meilleure portabilité § Déploiement facile § Mode connecté/déconnecté § Protocole non propriétaire

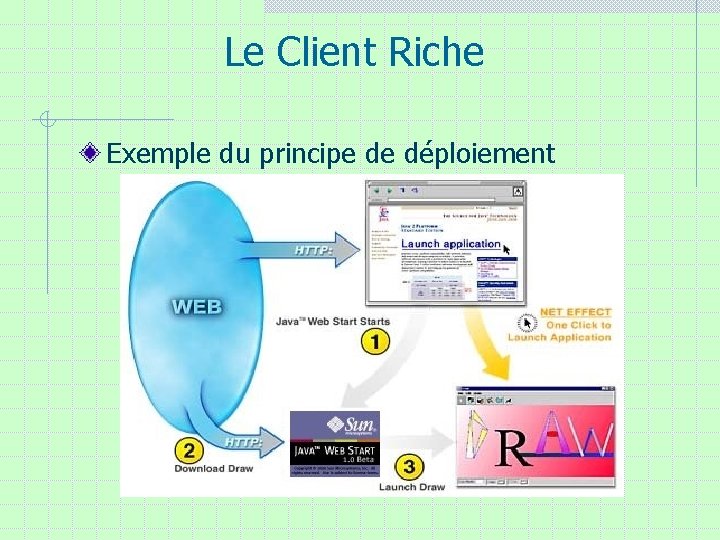

Le Client Riche Exemple du principe de déploiement

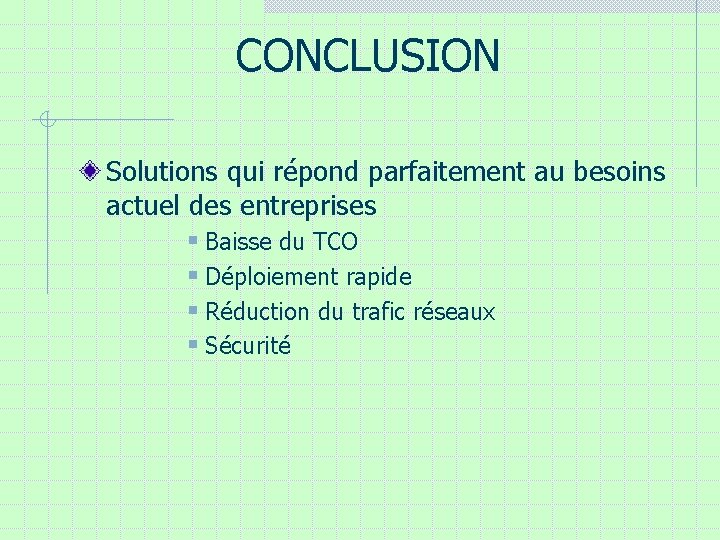

CONCLUSION Solutions qui répond parfaitement au besoins actuel des entreprises § Baisse du TCO § Déploiement rapide § Réduction du trafic réseaux § Sécurité
