Pasma kanay i czstotliwoci HISTORYCZNIE Naziemna Telewizja Analogowa

Pasma, kanały i częstotliwości HISTORYCZNIE Naziemna Telewizja Analogowa Pasmo Kanały (pasmo) Częstotliwość wizji [MHz] Częstotliwość fonii [MHz] Pasmo III (VHF) 6 -12 (174… 230 MHz) 175, 25 – 223, 25 181, 75 – 229, 75 Pasmo IV (UHF) 21 -37 (470… 606 MHz) 471, 25 – 599, 25 477, 75 – 605, 75 Pasmo V (UHF) 38 -60 (606… 790 MHz) 61 -69 (790… 862 MHz)* 607, 25 – 783, 25 791, 25 – 855, 25* 613, 75 – 788, 75 796, 75 – 861, 75* * nie stosuje się Szerokość pasma kanału TV: 8 MHz Odstęp nośnej fonii od nośnej wizji: 6, 5 MHz

Naziemna Telewizja Analogowa HISTORYCZNIE – po 20 maja 2013 r. Numer kanału Częstotliwość wizji [MHz] Częstotliwość fonii [MHz] Program (Lokalizacja nadajnika) 8 191, 25 197, 75 TVP 1 (Włocławek) 21 471, 25 477, 75 TVN (RTCN Trzeciewiec) 23 487, 25 493, 75 TVP 1 (Grudziądz) 24 495, 25 501, 75 TVP 2 (Włocławek) 25 503, 25 509, 75 TVP 2 (Grudziądz) 26 511, 25 517, 75 TVN (Toruń) 28 527, 25 533, 75 TVP Info (RTCN Trzeciewiec) 36 591, 25 597, 75 TVP 2 (RTCN Trzeciewiec) 41 631, 25 637, 75 TVP 1 (RTCN Trzeciewiec) 53 727, 25 733, 75 Polsat (RTCN Trzeciewiec) 60 783, 25 789, 75 Polsat (Włocławek)

Pasma, kanały i częstotliwości – c. d. !!! AKTUALNIE !!! Naziemna Telewizja Cyfrowa Digital Video Broadcasting – Terrestrial Pasmo Kanały (pasmo) Ilość DVB-T 21 -69 (474… 858 MHz) 49 kanałów Standard: DVB-T Szerokość kanału: 8 MHz Kodowanie (kompresja audio/video): MPEG-4 (H. 264) Możliwości: w jednym kanale kilka programów TV

Naziemna Telewizja Cyfrowa !!! AKTUALNIE !!! (RTCN Trzeciewiec) Numer kanału Nazwa multipleksu Częstotliwość środkowa [MHz] Zawartość 32 MUX 2 562 Polsat, TVN 7, TV 4, TV Puls 2, TV 6, Polsat Sport News 49* MUX 1 698 TVP 1 HD, TVP 2, TVP Info (wersja reg. podstawowa), Eska TV, TTV, Polo TV, ATM Rozrywka (Bydgoszcz, ul. Chodkiewicza 61)* Numer kanału Nazwa multipleksu Częstotliwość środkowa [MHz] Zawartość 34* MUX 3 578 TVP 1, TVP 2 HD, TVP Info (wersja reg. dodatkowa), TVP Kultura, TVP Historia, TVP Polonia *po 20 maja 2013 r. nastąpią zmiany

Naziemna Telewizja Cyfrowa – c. d. !!! DOCELOWO !!! (RTCN Trzeciewiec) Numer kanału Nazwa multipleksu Częstotliwość środkowa [MHz] Zawartość 32 MUX 2 562 Polsat, TVN 7, TV 4, TV Puls 2, TV 6, Polsat Sport News 34 MUX 3 578 TVP 1 HD, TVP 2 HD, TVP Info (wersja reg. podstawowa), TVP Info (wersja reg. dodatkowa), TVP Kultura, TVP Historia, TVP Polonia 41 MUX 1 698 Eska TV, TTV, Polo TV, ATM Rozrywka… inne kanały komercyjne

Terminy wyłączeń telewizji analogowej na terenie woj. kujawsko-pomorskiego 20 maja 2013 r. lis to pa da 20 12 r. 17 cz er wc a 2 01 3 r. 28

Słownik DVB (Digital Video Broadcasting) – telewizja cyfrowa SDTV (Standard Definition Television) - telewizja o jakości odpowiadającej standardowi PAL. Informacje o obrazie występujące w standardzie telewizji SDTV mają postać cyfrową, natomiast rozdzielczość samego obrazu powinna odpowiadać jakościowo co najmniej obrazowi telewizji analogowej (576 linii i 25 obrazów/s - co określa standard techniczny PAL), HDTV (High Definition Television) - standard telewizji cyfrowej o wysokiej ( najwyższej) rozdzielczości obrazu. Dla najlepszej jakości odbioru obrazu telewizyjnego nadawanego w standardzie HD niezbędny jest odpowiedni cyfrowy odbiornik TV, który powinien być oznaczony przez producenta opisem "Full HD" (pełna wysoka rozdzielczość) DVB-T (Digital Video Broadcasting - Terrestrial) - technologiczny standard transmisyjny telewizji cyfrowej, dostarczanej naziemnie. Do jego odbioru wystarczy zwykła, niedroga antena zewnętrzna oraz telewizor cyfrowy z wbudowanym lub dowolny telewizor z podłączonym do niego zewnętrznym dekoderem DVB-T, zwanym Set-Top-Boxem naziemnym, DVB-T 2 – standard drugiej generacji służący do transmisji (przesyłu) skompresowanych danych multimedialnych. Wykorzystuje on prawie o 50% mniej pojemności pasma niż DVB-T, DVB-C (Digital Video Broadcasting – Cable) - technologiczny standard transmisyjny telewizji cyfrowej, dostarczanej z pomocą kabli telekomunikacyjnych (sieci kablowych),

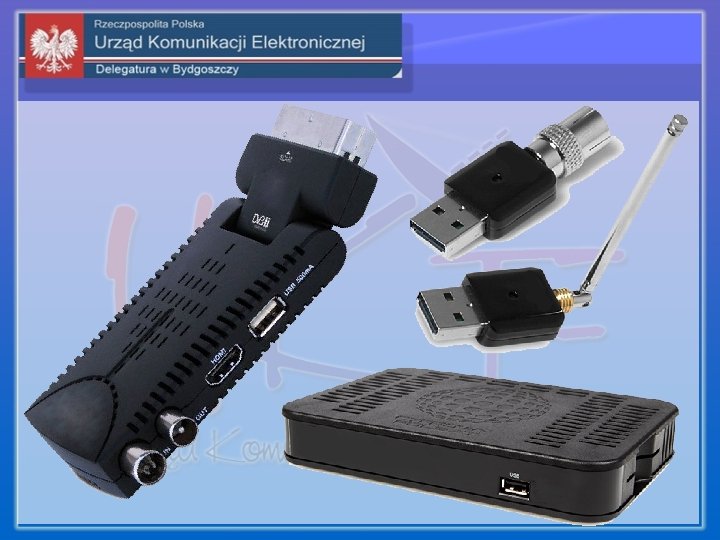

Słownik DVB-S (Digital Video Broadcasting - Satellite) - technologiczny standard transmisyjny telewizji cyfrowej, dostarczanej satelitarnie. Do jego odbioru niezbędna jest antena satelitarna oraz telewizor z podłączonym do niego zewnętrznym dekoderem DVB-S, zwanym Set-Top Boxem satelitarnym Kompresja (MPEG-4, H. 264/AVC, AC 3) - zmniejszanie z pomocą specjalnych algorytmów obliczeniowych, ilości danych o sygnale przesyłającym obraz (standard H. 264/AVC, potocznie MPEG-4) lub dźwięk (standard dolby AC 3). Algorytmy te zmniejszając ilość danych, mają jednocześnie zachowywać warunek nie pogarszania dostrzegalnej dla odbiorcy jakości, co zależy od stopnia kompresji przekazu dostarczanych cyfrowo programów. Stopień kompresji sygnałów praktycznie, bezpośrednio zależy od starań nadawców, operatorów, STB (Set-top box) - specjalna, dodatkowa przystawka do telewizora. STB umożliwia odbiór programów telewizji cyfrowej przy użyciu odbiornika telewizyjnego nie dostosowanego do odbioru telewizji cyfrowej lub odbiornika nie dostosowanego do obowiązującego standardu naziemnej telewizji cyfrowej w Polsce, Vo. D (Video on Demand) - tzw. wideo na żądanie. Usługa która umożliwia korzystanie ze stale dostępnej listy ofert, przeważnie filmów fabularnych, seriali i programów, możliwej do oglądania w porze wybranej przez użytkownika. Jest to jakby wypożyczalnia filmów wideo bezpośrednio dostarczanych do domu odbiorcy, na jego żądanie, działająca całą dobę, PVR (Personal Video Recorder) - rejestrator cyfrowy umożliwiający odbiorcy nagrywanie cyfrowych przekazów telewizyjnych (czasem za dodatkową opłatą) co umożliwia ich swobodne odtwarzanie w momencie dogodnym dla użytkownika

Słownik – c. d. MUX (Multipleks) - może być rozumiany jako pojedynczy dawny kanał telewizji w którym jednocześnie umieszczony został zestaw paru oddzielnych, telewizyjnych programów cyfrowych. Jest to możliwe dzięki zastosowaniu odpowiednio skutecznej kompresji (redukcji ilości danych w pojedynczym sygnale programu cyfrowej telewizji) i nowoczesnych sposobów tworzenia sygnału modulacji oraz wykorzystania fal radiowych. EPG (Electronic Program Guide) - przewodnik telewizyjny nadawany w formie tekstu, dostępny dla odbiorców sygnału telewizji cyfrowej (naziemnej, kablowej i satelitarnej). Jego podstawową cechą jest wyświetlanie aktualnego programu telewizyjnego, wszystkich dostępnych u danego nadawcy sygnału kanałów (w praktyce większość kanałów posiada te informacje). Pozwala na zapoznanie się z bieżącym programem na dany dzień. Program jest dostępny zwykle z wyprzedzeniem do 7 dni, choć bardzo często w EPG jest widoczny tylko obecnie nadawany i następny program. W zależności od dostawcy sygnału, EPG może posiadać szereg funkcji dodatkowych m. in. opcja ustawienia przypomnienia o programie nadawanym w przyszłości, planowanie nagrania, układanie listy ulubionych kanałów, wyświetlanie poszerzonego opisu nadawanych programów. Wytyczne techniczne dla odbiornika: Niezbędne wymagania techniczne i eksploatacyjne dla odbiorników cyfrowych służących do odbioru naziemnej telewizji cyfrowej reguluje rozporządzenie Ministra Infrastruktury w sprawie tych wymagań przygotowane. Określa ono podstawowe parametry, jakie powinny spełniać odbiorniki telewizji cyfrowej, aby poprawnie odebrać i zdekodować sygnały wizji i fonii cyfrowego naziemnego sygnału telewizyjnego nadawanego z terytorium RP. Konsumenci planujący zakup takich odbiorników cyfrowych, powinni się upewnić, czy sprzęt spełnia wymagania określone w rozporządzeniu, które przewiduje m. in. , że STB powinny zapewniać dla: sygnału wizji obsługę formatu SDTV i HDTV kodowanych w systemie MPEG-4 część 10 (dokładniej H. 264/AVC); sygnału fonii obsługę formatów od mono, poprzez stereo i dwa dźwięki aż do dźwięku dookólnego 5. 1. kodowanych w systemie MPEG-2 Warstwa II i E-AC-3 (Dolby Digital Plus).

Więcej informacji o cyfryzacji Internet: www. cyfryzacja. gov. pl www. polskacyfrowa. org Bezpłatna infolinia: 800 007 788

Dziękuję za uwagę Urząd Komunikacji Elektronicznej Delegatura w Bydgoszczy ul. Wojska Polskiego 23 85 -825 Bydgoszcz tel. 52 370 72 60 e-mail: bydgoszcz@uke. gov. pl
