• Pascalův zákon • V předchozích hodinách jsme se seznámili s hydrostatickým tlakem a s ním souvisejícím Pascalovým zákonem. • Pascalův zákon říká, že tlak se šíří všemi směry rovnoměrně. To znamená, že pokud v uzavřené nádobě s kapalinou zvýšíme tlak, zvětší se tlak ve všech místech této nádoby stejně. Pokud tudíž působíme na malé ploše na jedné straně zařízení jen malou silou, na druhé straně tohoto zařízení je síla tolikrát větší, kolikrát větší je tam plocha. • Typickým příkladem z praxe je hydraulický lis. VY_32_INOVACE_17 - Pascalův zákon v praxi

Princip a výpočet hydraulického lisu: Ø Hydraulický lis je složen ze dvou u dna spojených nádob nestejného průřezu naplněné kapalinou uzavřené pohyblivými písty. Ø Působíme-li na menší píst o obsahu průřezu S 1 tlakovou silou F 1, vyvolá tato síla v kapalině tlak p = F 1 / S 1 Tento tlak je všech místech kapaliny stejný. Proto na širší píst o obsahu průřezu S 2 působí kapalina tlakovou silou F 2 o velikosti F 2 = p. S 2 = F 1 / S 1. S 2 Ø Po úpravě získáme vztah: F 2 /S 2 =F 1 / S 1 Z toho vyplývá, že velikosti sil působících na písty jsou ve stejném poměru jako obsahy jejich průřezů. Ø = na širší píst působí kapalina tolikrát větší silou, než je síla působící na užší píst, kolikrát je obsah průřezu užšího pístu větší, než je obsah průřezu pístu užšího. Ø Síla působící na širší píst může být tedy mnohonásobně větší než síla působící na užší píst. P 1= F 1/S 1 P 2= F 2/S 2 P 1 = P 2 F 1/ S 1= F 2 / S 2 VY_32_INOVACE_17 - Pascalův zákon v praxi

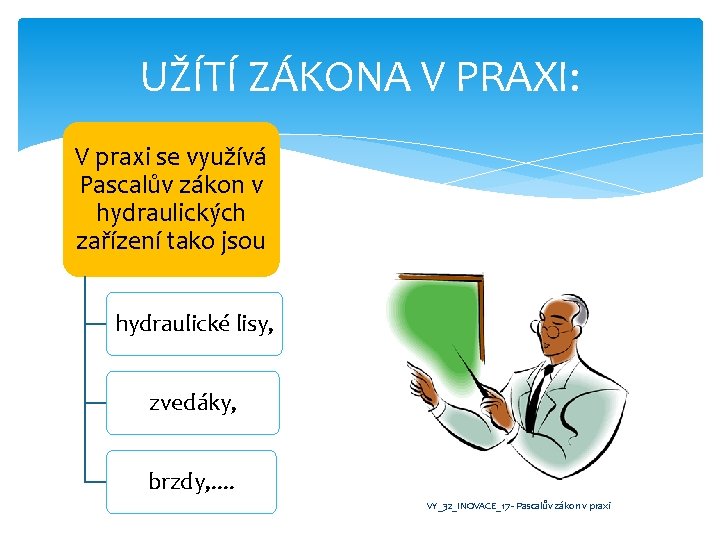

UŽÍTÍ ZÁKONA V PRAXI: V praxi se využívá Pascalův zákon v hydraulických zařízení tako jsou hydraulické lisy, zvedáky, brzdy, . . VY_32_INOVACE_17 - Pascalův zákon v praxi

Hydraulický lis Lis je zařízení, které umožňuje pomocí tlaku: Ø stlačovat tělesa (např. odšťavovač) Ø zvedat tělesa (např. v autoservisu) Ø formovat tělesa (úprava kovových těles ) Jejich princip se využívá mj. v potravinářství, strojírenství, odpadním hospodářství apod. VY_32_INOVACE_17 - Pascalův zákon v praxi Praktické problémy hydraulických zařízení: 1) Nárok na materiál na výrobu zařízení, 2) Omezení velikosti zařízení, 3) Poměr pohybu pístu

BRZDNÝ SYSTÉM Ø V brzdném zařízení je kapalina. Ø Sešlápnutím brzdného pedálu silou dojde ke zvýšení tlaku v brzdné kapalině dle vzorce: Fh = S x P h = S. h. ρ. G Ø Tento tlak se přenese tlakovou silou do brzdového kotouče. VY_32_INOVACE_17 - Pascalův zákon v praxi

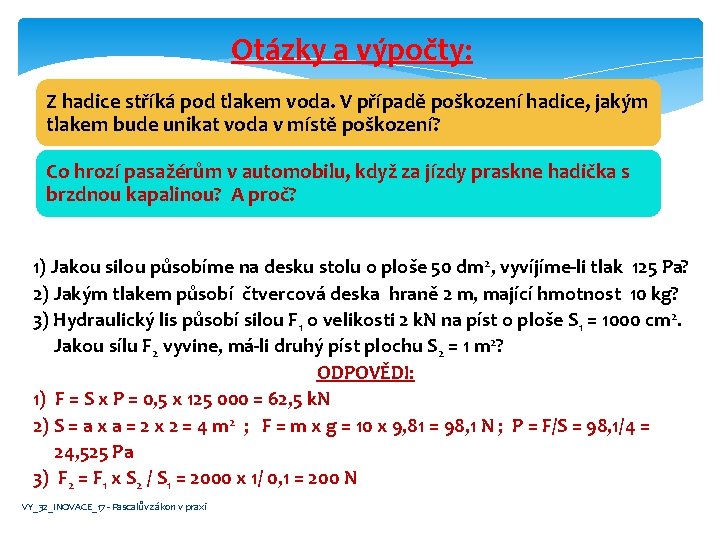

Otázky a výpočty: Z hadice stříká pod tlakem voda. V případě poškození hadice, jakým tlakem bude unikat voda v místě poškození? Co hrozí pasažérům v automobilu, když za jízdy praskne hadička s brzdnou kapalinou? A proč? 1) Jakou silou působíme na desku stolu o ploše 50 dm 2, vyvíjíme-li tlak 125 Pa? 2) Jakým tlakem působí čtvercová deska hraně 2 m, mající hmotnost 10 kg? 3) Hydraulický lis působí silou F 1 o velikosti 2 k. N na píst o ploše S 1 = 1000 cm 2. Jakou sílu F 2 vyvine, má-li druhý píst plochu S 2 = 1 m 2? ODPOVĚDI: 1) F = S x P = 0, 5 x 125 000 = 62, 5 k. N 2) S = a x a = 2 x 2 = 4 m 2 ; F = m x g = 10 x 9, 81 = 98, 1 N ; P = F/S = 98, 1/4 = 24, 525 Pa 3) F 2 = F 1 x S 2 / S 1 = 2000 x 1/ 0, 1 = 200 N VY_32_INOVACE_17 - Pascalův zákon v praxi
