Pascal Graph ABC 1 Set Pixelx y color
Pascal Модуль Graph. ABC 1
Точка Set. Pixel(x, y, color) - Закрашивает один пиксел с координатами (x, y) цветом color program tochka; uses Graph. ABC; begin Set. Pixel(300, 200, clred); end. 7

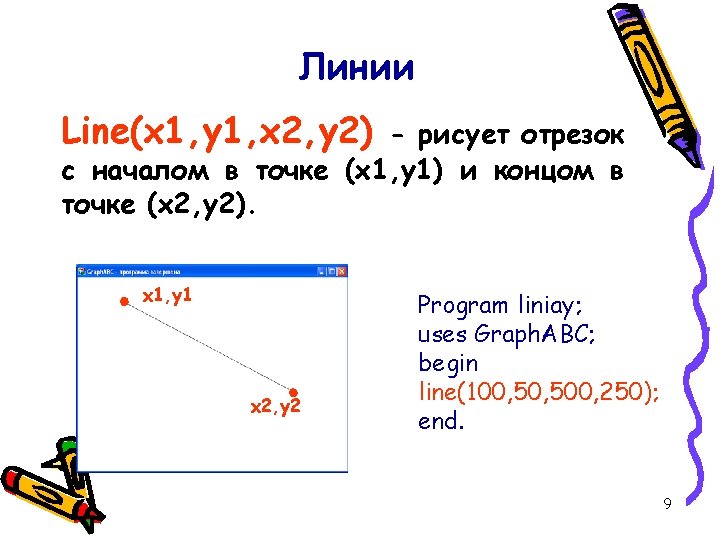

Линии Line(x 1, y 1, x 2, y 2) - рисует отрезок с началом в точке (x 1, y 1) и концом в точке (x 2, y 2). x 1, y 1 x 2, y 2 Program liniay; uses Graph. ABC; begin line(100, 500, 250); end. 9

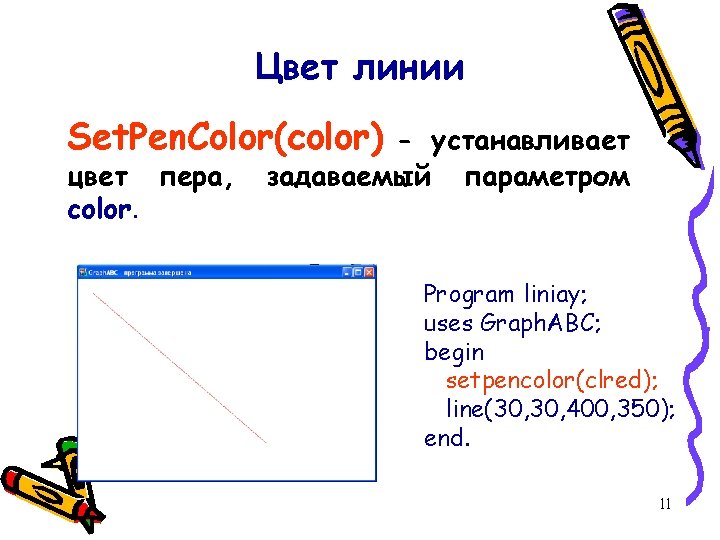

Цвет линии Set. Pen. Color(color) цвет пера, color. - устанавливает задаваемый параметром Program liniay; uses Graph. ABC; begin setpencolor(clred); line(30, 400, 350); end. 11

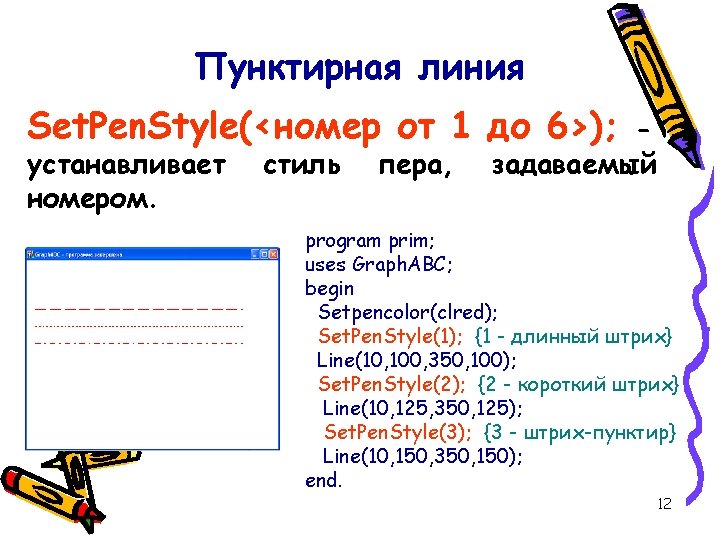

Пунктирная линия Set. Pen. Style(<номер от 1 до 6>); устанавливает номером. стиль пера, задаваемый program prim; uses Graph. ABC; begin Setpencolor(clred); Set. Pen. Style(1); {1 - длинный штрих} Line(10, 100, 350, 100); Set. Pen. Style(2); {2 - короткий штрих} Line(10, 125, 350, 125); Set. Pen. Style(3); {3 - штрих-пунктир} Line(10, 150, 350, 150); end. 12
Толщина линии Set. Pen. Width(n) ширину (толщину) пикселям. - устанавливает пера, равную n Program liniay; uses Graph. ABC; begin setpenwidth(20); setpencolor(clred); line(30, 400, 350); end. 13
Треугольник Рисуется процедурами Line(x 1, y 1, x 2, y 2); Line. To(x, y); Program treugolnik; uses Graph. ABC; begin setpenwidth(20); setpencolor(clred); line(300, 100, 500, 300); lineto(100, 300); lineto(300, 100); floodfill(300, 200, clgreen); 14 end.
Заливка цветом Flood. Fill(x, y, color) заливает область одного цвета цветом color, начиная с точки (x, y). x 1, y 1 x 2, y 2 Program pryamougolnik; uses Graph. ABC; begin Rectangle(50, 200, 200); Flood. Fill(100, cl. Blue); end. 16
Заливка кистью Set. Brush. Style(номер от 0 до 7 или название) устанавливает стиль кисти, символической константой. По умолчанию задается стиль 0 – сплошная заливка цветом. задаваемый номером Program p 12_zalivka; uses Graph. ABC; Begin Set. Brush. Color(cl. Aqua); Set. Brush. Style(1); Rectangle(10, 100, 100); Set. Brush. Color(cl. Red); Set. Brush. Style(2); Rectangle(110, 200, 100); Set. Brush. Color(cl. Blue); Set. Brush. Style(3); Rectangle(210, 300, 100); Set. Brush. Color(cl. Green); Set. Brush. Style(4); Rectangle(10, 100, 210); Set. Brush. Color(cl. Yellow); Set. Brush. Style(5); Rectangle(110, 200, 210); Set. Brush. Color(cl. Black); Set. Brush. Style(6); Rectangle(210, 110, 300, 210); end. или 18

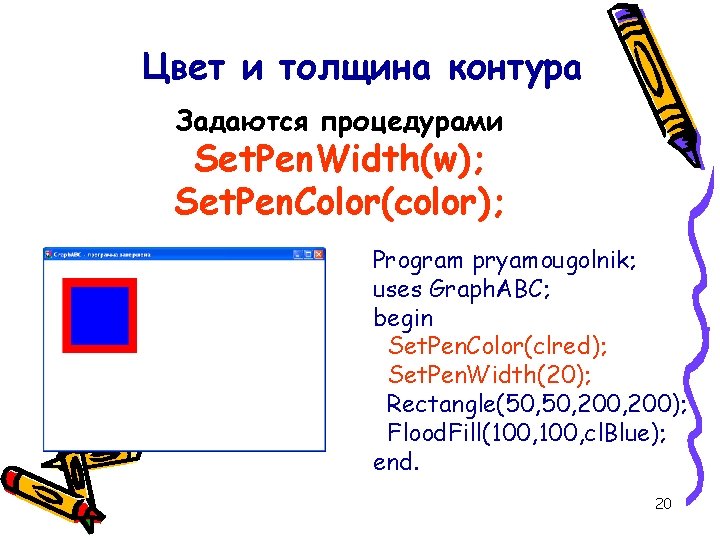

Цвет и толщина контура Задаются процедурами Set. Pen. Width(w); Set. Pen. Color(color); Program pryamougolnik; uses Graph. ABC; begin Set. Pen. Color(clred); Set. Pen. Width(20); Rectangle(50, 200, 200); Flood. Fill(100, cl. Blue); end. 20

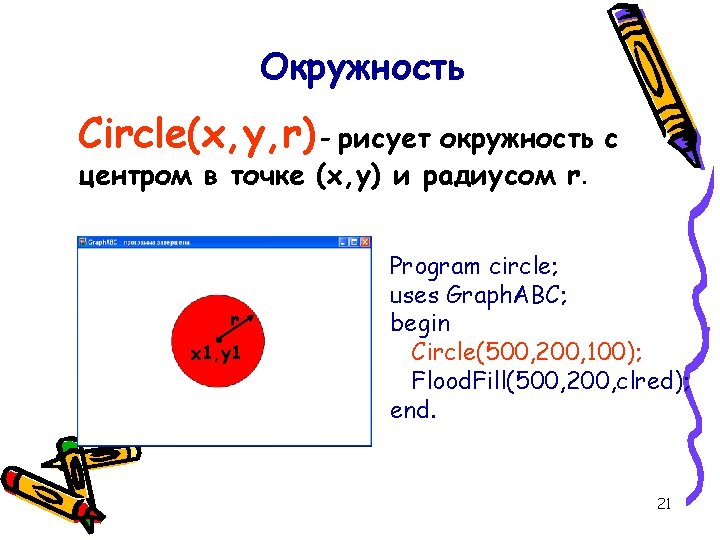

Окружность Circle(x, y, r) - рисует окружность с центром в точке (x, y) и радиусом r. r x 1, y 1 Program circle; uses Graph. ABC; begin Circle(500, 200, 100); Flood. Fill(500, 200, clred); end. 21
Эллипс Ellipse(x 1, y 1, x 2, y 2) - рисует эллипс, заданный своим описанным прямоугольником с координатами противоположных вершин (x 1, y 1) и (x 2, y 2). x 1, y 1 x 2, y 2 Program oval; uses Graph. ABC; begin Ellipse(50, 200, 350); Flood. Fill(50+100, clred); Ellipse(250, 150, 550, 300); Flood. Fill(250+100, 150+100, cl. Blue); end. 22
Например, Program text; uses Graph. ABC; Begin Set. Font. Name(‘Arial’); Set. Font. Size(20); Set. Font. Color(cl. Red); Text. Out(10, ‘обычный'); Set. Font. Style(fs. Italic); Set. Font. Color(cl. Blue); Text. Out(10, 50, ‘наклонный'); Set. Font. Style(fs. Bold); Set. Font. Color(Random(16777215)); Text. Out(10, 90, ‘жирный'); Set. Font. Style(fs. Underline); Set. Font. Color(Random(16777215)); Text. Out(10, 130, ‘подчеркнутый'); Set. Font. Style(fs. Bold. Italic. Underline); Set. Font. Color(Random(16777215)); Text. Out(10, 170, ’жирный, наклонный, подчеркнутый'); end. 29

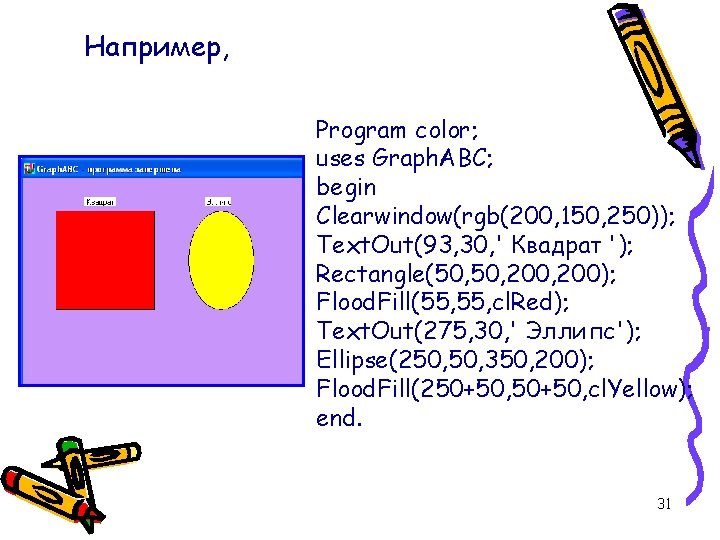

Например, Program color; uses Graph. ABC; begin Clearwindow(rgb(200, 150, 250)); Text. Out(93, 30, ' Квадрат '); Rectangle(50, 200, 200); Flood. Fill(55, cl. Red); Text. Out(275, 30, ' Эллипс'); Ellipse(250, 350, 200); Flood. Fill(250+50, cl. Yellow); end. 31

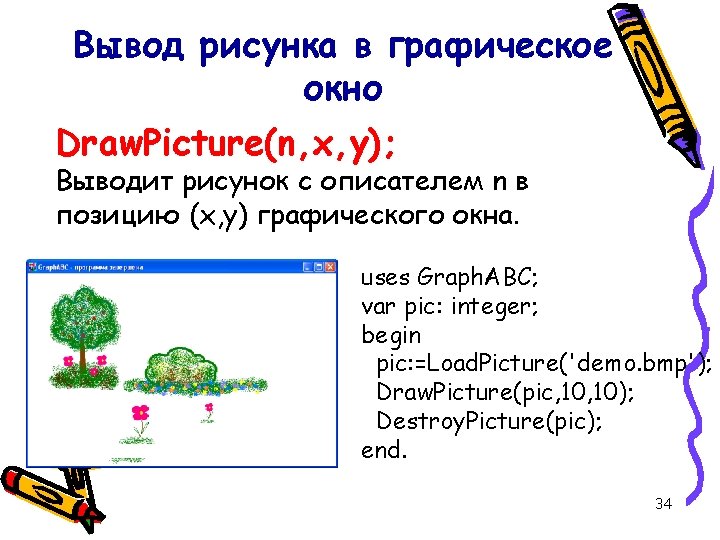

Вывод рисунка в графическое окно Draw. Picture(n, x, y); Выводит рисунок с описателем n в позицию (x, y) графического окна. uses Graph. ABC; var pic: integer; begin pic: =Load. Picture('demo. bmp'); Draw. Picture(pic, 10); Destroy. Picture(pic); end. 34
