PASAK Pasak adalah suatu bagian dr elemen mesin

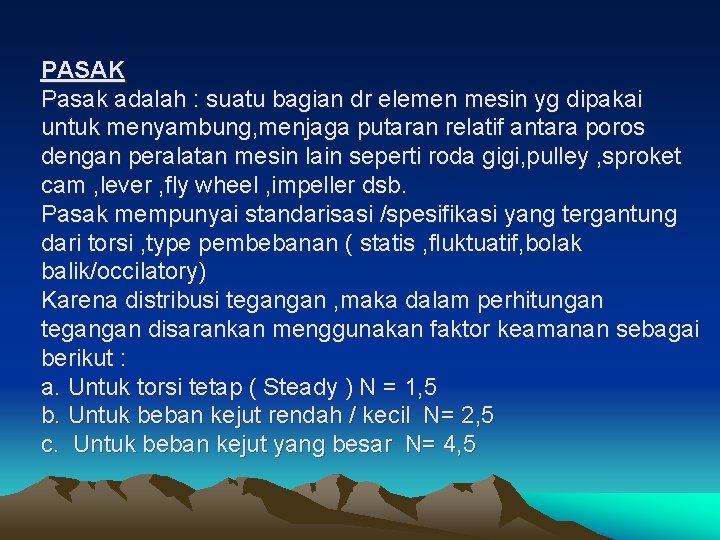

PASAK Pasak adalah : suatu bagian dr elemen mesin yg dipakai untuk menyambung, menjaga putaran relatif antara poros dengan peralatan mesin lain seperti roda gigi, pulley , sproket cam , lever , fly wheel , impeller dsb. Pasak mempunyai standarisasi /spesifikasi yang tergantung dari torsi , type pembebanan ( statis , fluktuatif, bolak balik/occilatory) Karena distribusi tegangan , maka dalam perhitungan tegangan disarankan menggunakan faktor keamanan sebagai berikut : a. Untuk torsi tetap ( Steady ) N = 1, 5 b. Untuk beban kejut rendah / kecil N= 2, 5 c. Untuk beban kejut yang besar N= 4, 5

Macam Pasak 1. Pasak datar ( Square key ) 2. Pasak tirus ( Tapered Key ) 3. Pasak setengah lingkaran ( Woodruff key)

PASAK DATAR SEGI EMPAT Type pasak ini mempunyai dimensi Lebar (W) , tinggi (H) yang sama kira ¼ dari diameter poros

Pemasangan pasak terhadap poros harus mempunyai toleransi yang tepat agar distribusi tegangan yang diterima merata sepanjang pasak dan akan memudahkan didalam perencanaan berikut bentuk pemasangan yang benar.

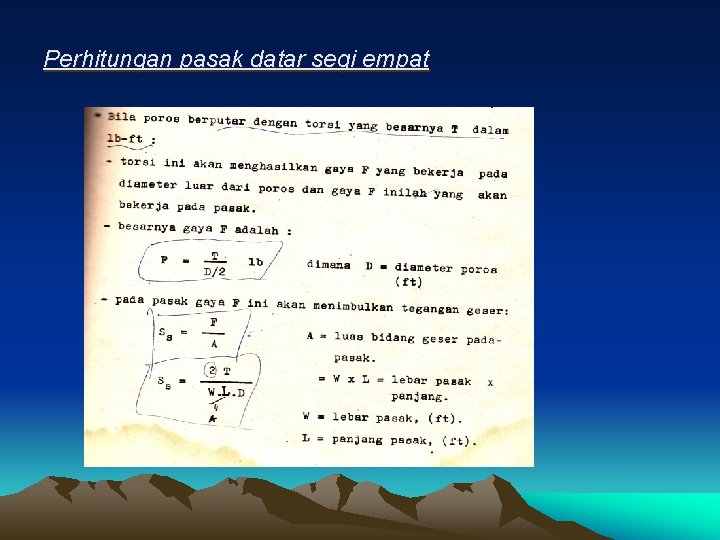

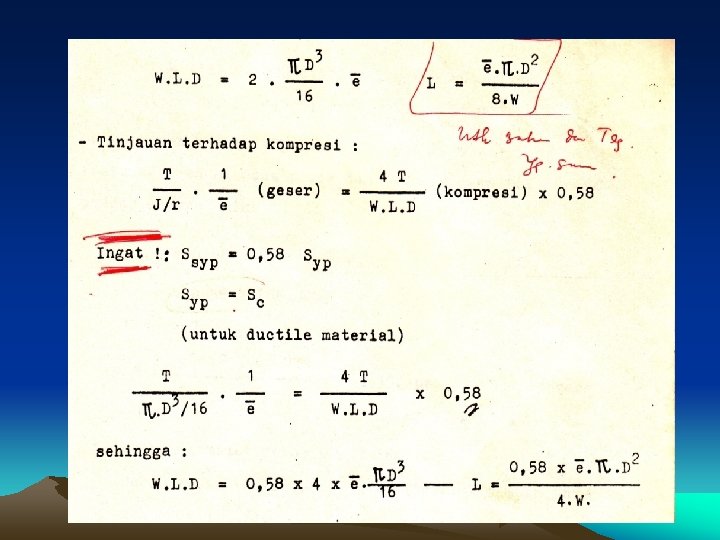

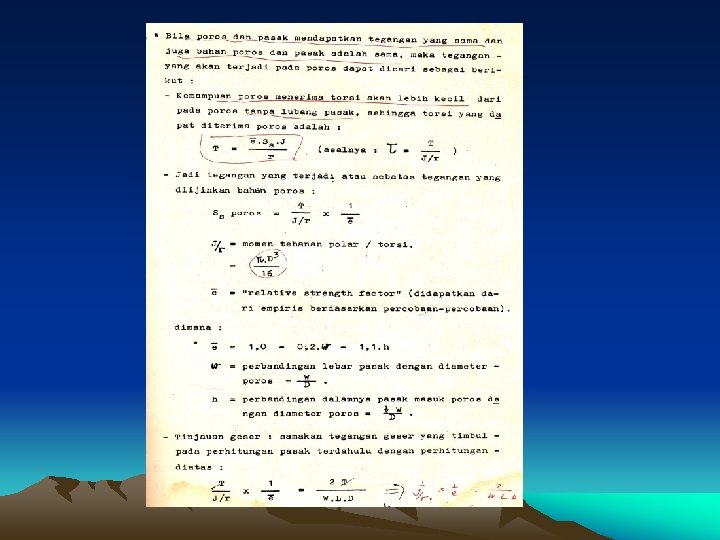

Perhitungan pasak datar segi empat

Tabel dimensi untuk type pasak Datar ( Square Keys )

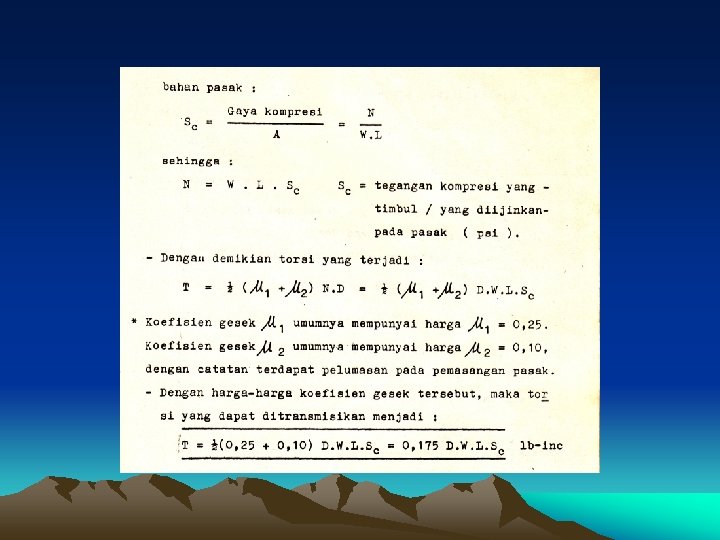

PASAK TIRUS ( TAPERED KEYS ) Pasak tirus ini penggunaanya tergantung dari kontak gesekan antara hub dengan porosnya untuk memindahkan daya. Dalam praktek pasak ini digunakan untuk memindahkan torsi yang tidak besar , artinya momen torsi yang medium. Pasak ini terkunci pada tempatnya secara radial dan aksial diantara hub dan porosnya oleh gaya luar yang harus menekan pasak tersebut kearah aksial dari poros pasak tirus yang sering dipakai adalah a. Pasak tirus dengan kepala ( Gib head type ) b. Pasak tirus datar ( Plain type )

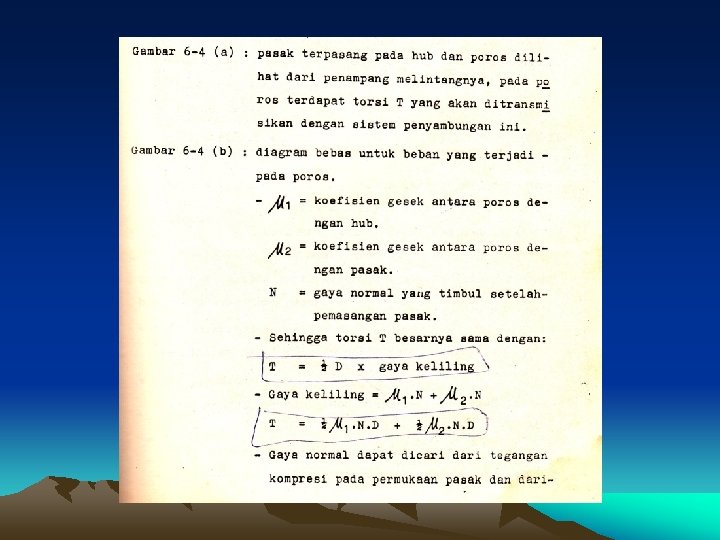

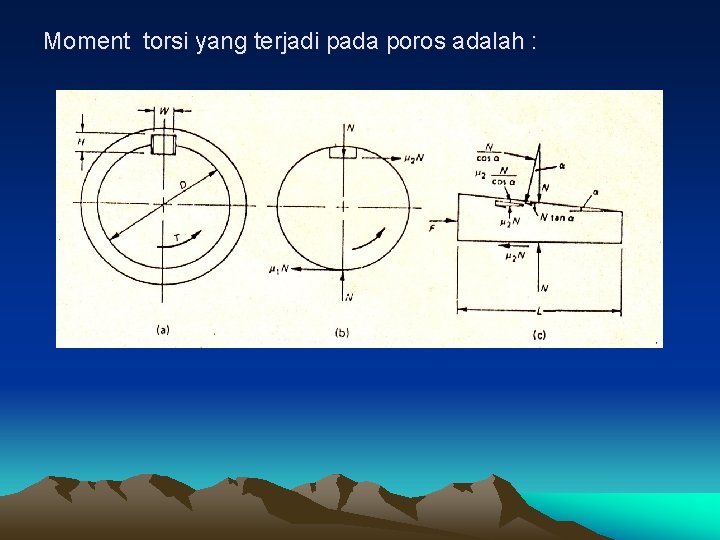

Moment torsi yang terjadi pada poros adalah :

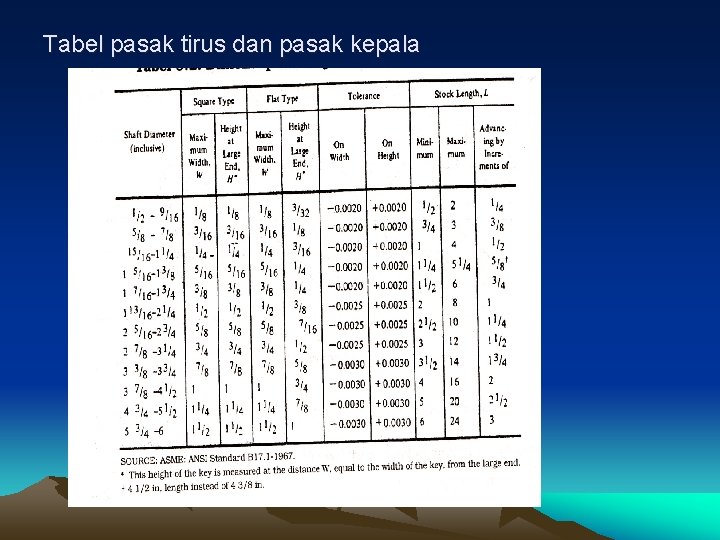

Tabel pasak tirus dan pasak kepala

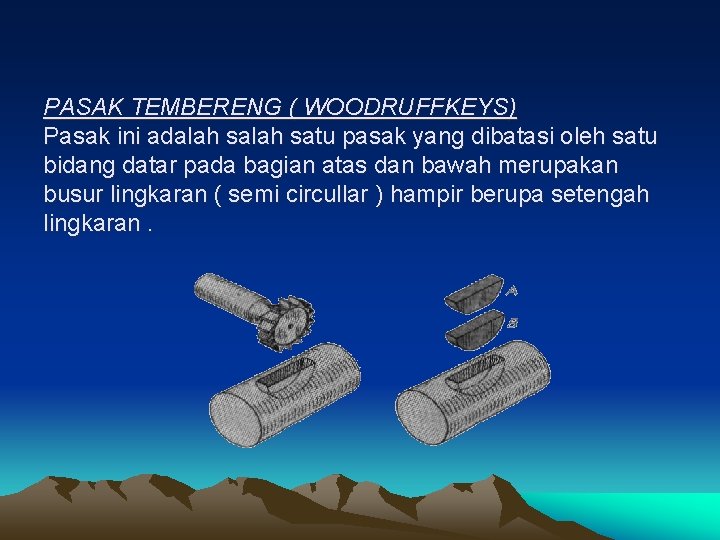

PASAK TEMBERENG ( WOODRUFFKEYS) Pasak ini adalah satu pasak yang dibatasi oleh satu bidang datar pada bagian atas dan bawah merupakan busur lingkaran ( semi circullar ) hampir berupa setengah lingkaran.

Contoh Penggunaan Woodruff key -

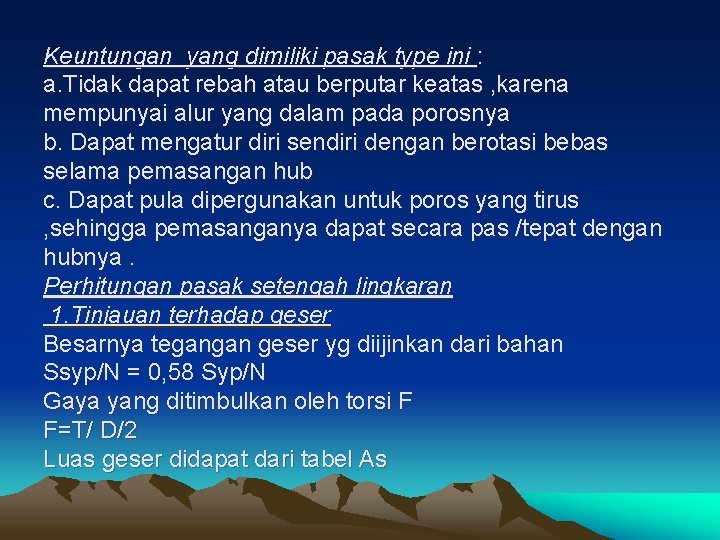

Keuntungan yang dimiliki pasak type ini : a. Tidak dapat rebah atau berputar keatas , karena mempunyai alur yang dalam pada porosnya b. Dapat mengatur diri sendiri dengan berotasi bebas selama pemasangan hub c. Dapat pula dipergunakan untuk poros yang tirus , sehingga pemasanganya dapat secara pas /tepat dengan hubnya. Perhitungan pasak setengah lingkaran 1. Tinjauan terhadap geser Besarnya tegangan geser yg diijinkan dari bahan Ssyp/N = 0, 58 Syp/N Gaya yang ditimbulkan oleh torsi F F=T/ D/2 Luas geser didapat dari tabel As

Tabel Dimensi standart pasang ½ lingkaran

PASAK BINTANG (SPLINE ) Pasak bintang merupakan bagian integral dari poros , dan pasak bintang ini melekat pada poros dan jadi satu. Macam Pasak bintang : a. Pasak Bintang Lurus ( Straight splines ) b. Pasak bintang Involute ( Involute Spline ) A. Pasak Bintang Lurus ( Straight Splines )

Tabel Dimensi untuk pasak bintang

Gambar type Pasak bintang

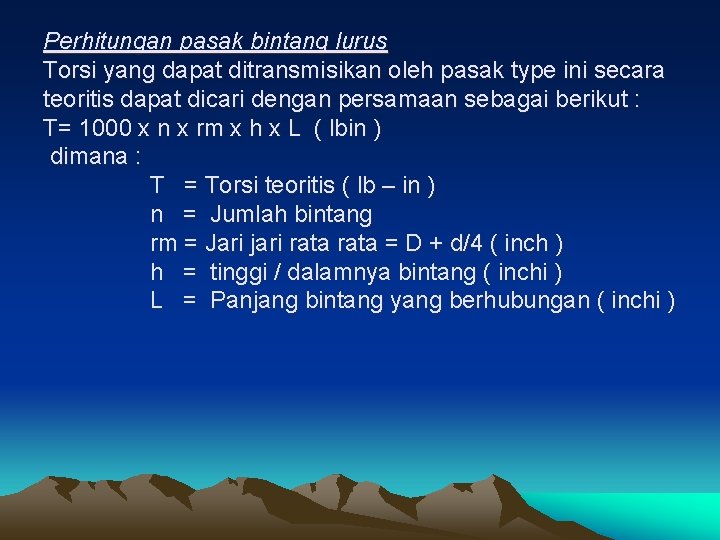

Perhitungan pasak bintang lurus Torsi yang dapat ditransmisikan oleh pasak type ini secara teoritis dapat dicari dengan persamaan sebagai berikut : T= 1000 x n x rm x h x L ( lbin ) dimana : T = Torsi teoritis ( lb – in ) n = Jumlah bintang rm = Jari jari rata = D + d/4 ( inch ) h = tinggi / dalamnya bintang ( inchi ) L = Panjang bintang yang berhubungan ( inchi )

PASAK BINTANG INVOLUTE ( INVOLUTE SPLINE ) Type pasak involute merupakan type pasak bintang yang baru juga banyak digunakan karena lebih kuat dari pasak bintang terdahulu. Jenis pasak bintang ini mempunyai general form untuk internal dan external involutenya yang sama dengan roda gigi dengan sudut tekan 30º. Kelebihan dari pasak bintang involute : a. Tegangan maximum terjadi dan dapat diterima oleh dasar gigi b. Akurat dalam jarak dan dapat menghasilkan bearing pressure stress yang sama diantara gigi ( pasaknya ) c. Hubungan dengan hub lebih halus ( smooth )

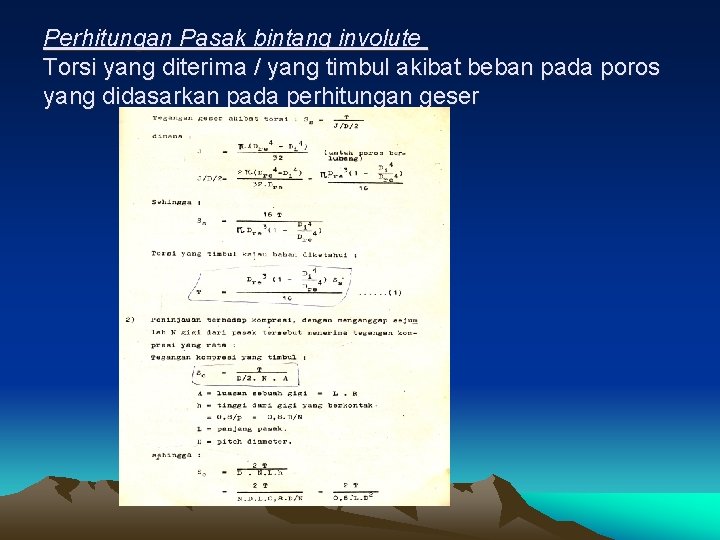

Perhitungan Pasak bintang involute Torsi yang diterima / yang timbul akibat beban pada poros yang didasarkan pada perhitungan geser
