PARTISI FURNISHING Heru Budi Kusuma S Sn M

PARTISI FURNISHING Heru Budi Kusuma, S. Sn. , M. Ds. Prodi Desain Interior - FDIK Perkuliahan 10 Rabu, 24 Mei 2017

KEMAMPUAN AKHIR YANG DIHARAPKAN • Mahasiswa mampu menggambarkan struktur dan konstruksi pemasangan material partisi furnishing.

Konstruksi Partisi Furnishing, sebaiknya menggunakan struktur dasar dari material plywood 12 mm rangka metal stud. Struktur selanjunya tetap menggunakan plywood dengan ketebalan sesuai tinggi rendah panel yang diinginkan.

Detail Konstruksi Panel disusun diatas partisi. Partisi plywood 12 mm + rangka metal stud. Tebal – tipis, atau naik turun panel, dengan cara menysun plywood 6 mm, 9 mm, 12 mm, 15 mm, dan seterusnya sesuai dengan desain yang diinginkan. Finishing lapisan paling atas dengan menggunakan HPL, atau veneer kayu + plywood 3 mm, atau material finishing lainnya.

Konstruksi Rangka Metal Stud “U” runner dimatikan ke screeding atau ke lantai Tiang metal stud dipasang tegak berjarak 60 cm Lubang pada metal stud diunakan sebagai ducting

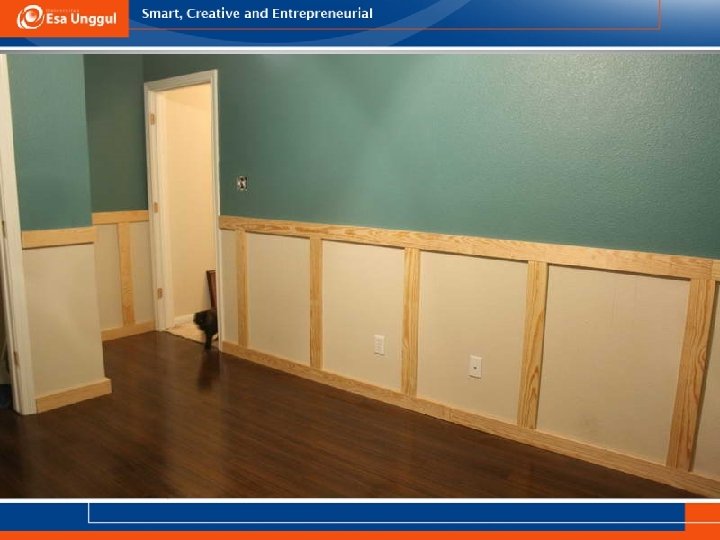

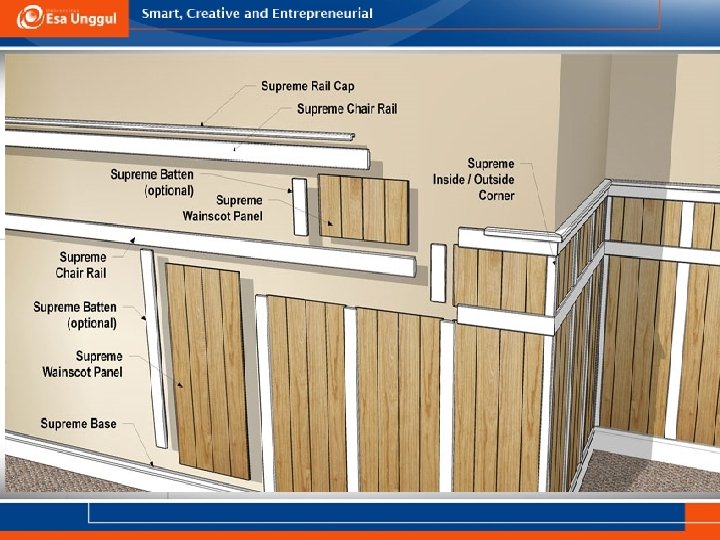

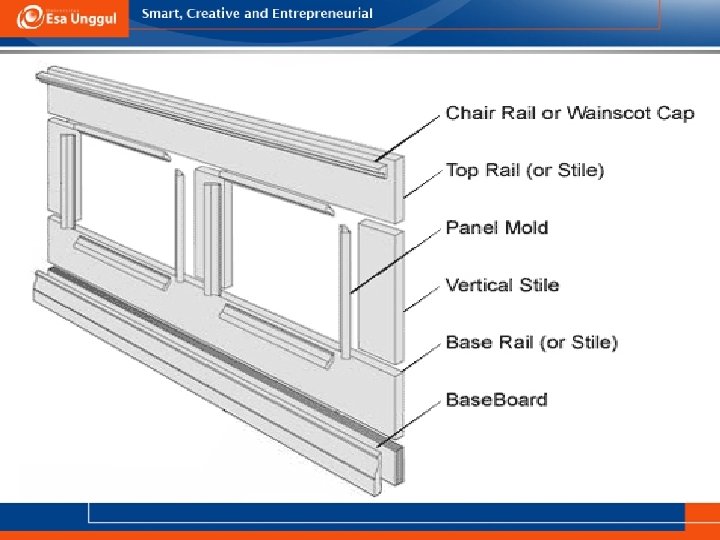

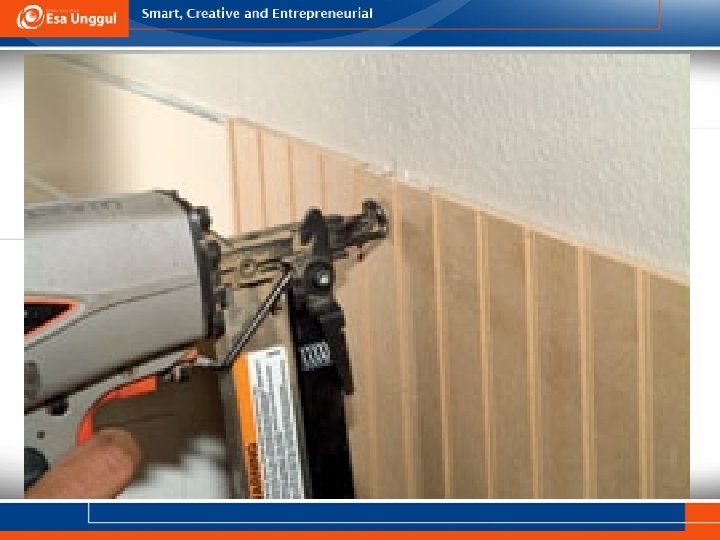

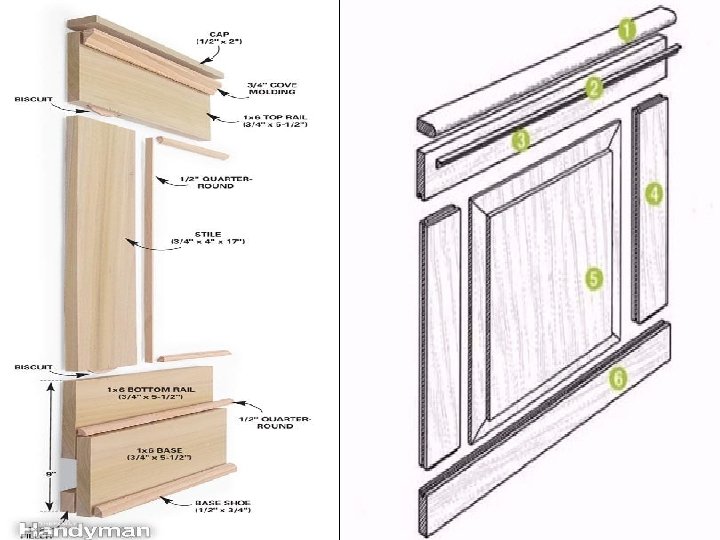

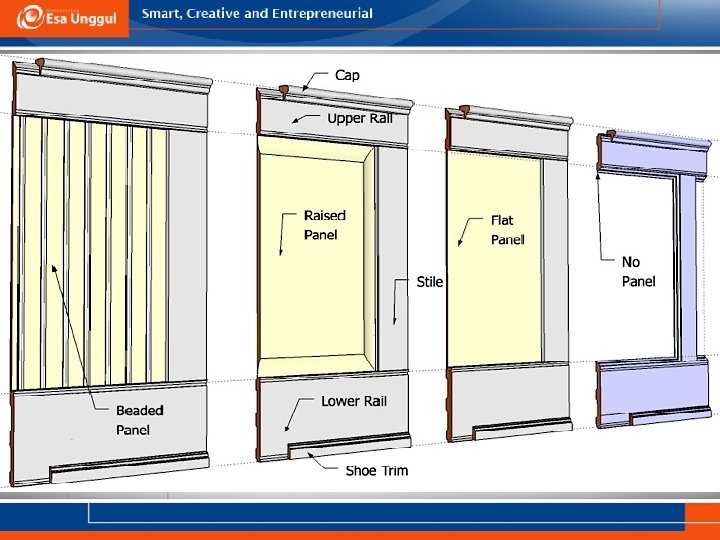

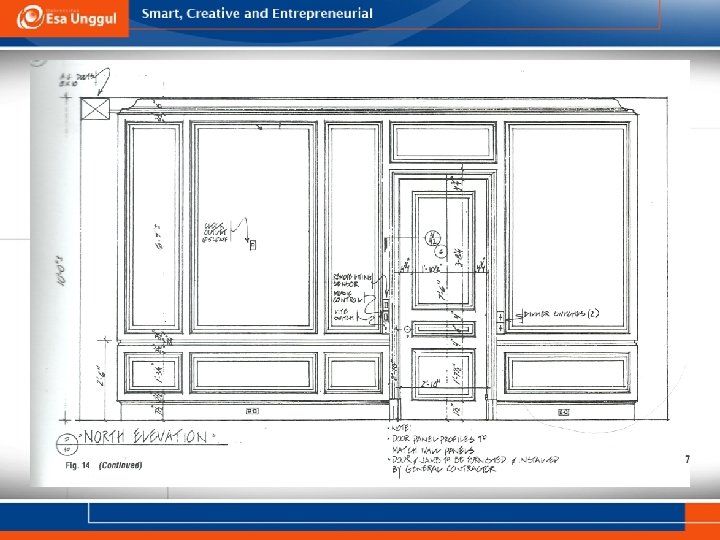

WAINSCOTING Finishing Panel dengan menggunakan kayu atau material turunannya. Maju – mundur panel atau naik – turun panel dengan menggunakan strukstur dari material plywood atau MDF.

TUGAS 10 : 4 cm 8 cm 55 cm 8 cm 10 cm • Membuat “Panel Wainscot” • Buatkan gambar isometri : Konstruksi Wainscot pada partisi hingga ketinggian 100 cm • Bagian atas menggunakan gypsum finishing wallpaper • Bagian bawah setinggi 85 cm menggunakan wood panel multiplek 12 mm, 15 mm, 9 mm, 3 mm lapis veneer jati finishing melamik • Dimensi pola per panel sesauai gambar disamping • Gambar dalam skala 1 : 5 • Tugas dikumpulkan tanggal 31 Mei 2017
