Partes de una Bomba Impulsores Impulsor abierto Impulsor
Partes de una Bomba

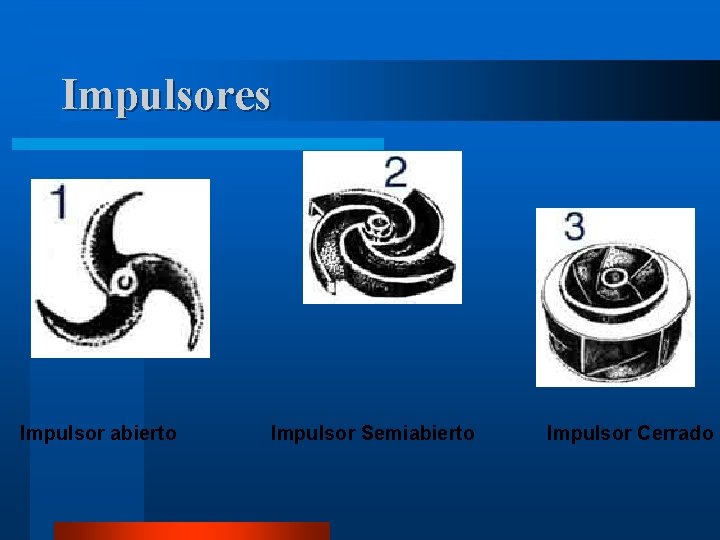

Impulsores Impulsor abierto Impulsor Semiabierto Impulsor Cerrado
FUNCIONAMIENTO Rodete
FUNCIONAMIENTO
Bombas de Eje Vertical

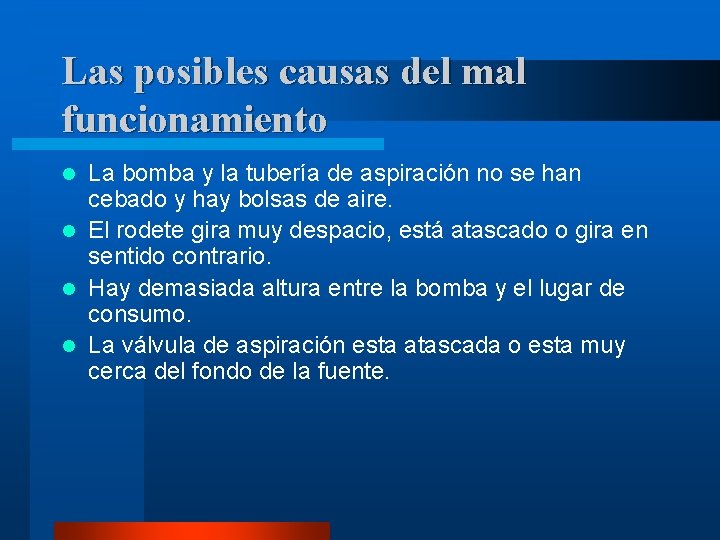

Las posibles causas del mal funcionamiento La bomba y la tubería de aspiración no se han cebado y hay bolsas de aire. l El rodete gira muy despacio, está atascado o gira en sentido contrario. l Hay demasiada altura entre la bomba y el lugar de consumo. l La válvula de aspiración esta atascada o esta muy cerca del fondo de la fuente. l

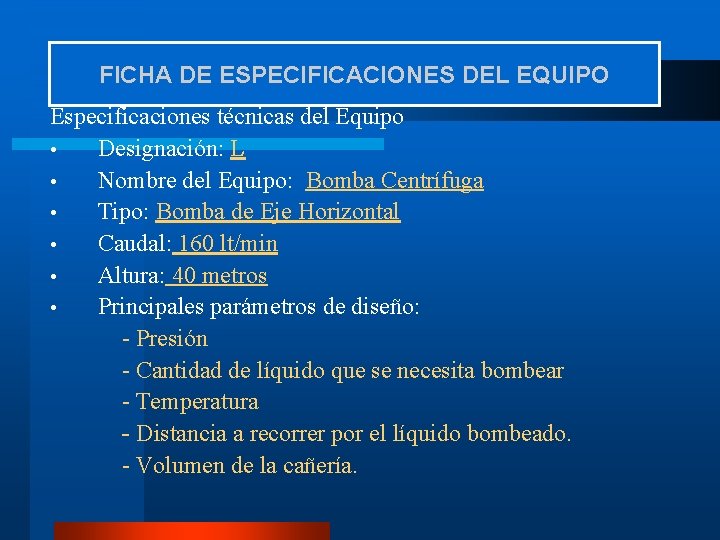

FICHA DE ESPECIFICACIONES DEL EQUIPO Especificaciones técnicas del Equipo • Designación: L • Nombre del Equipo: Bomba Centrífuga • Tipo: Bomba de Eje Horizontal • Caudal: 160 lt/min • Altura: 40 metros • Principales parámetros de diseño: - Presión - Cantidad de líquido que se necesita bombear - Temperatura - Distancia a recorrer por el líquido bombeado. - Volumen de la cañería.

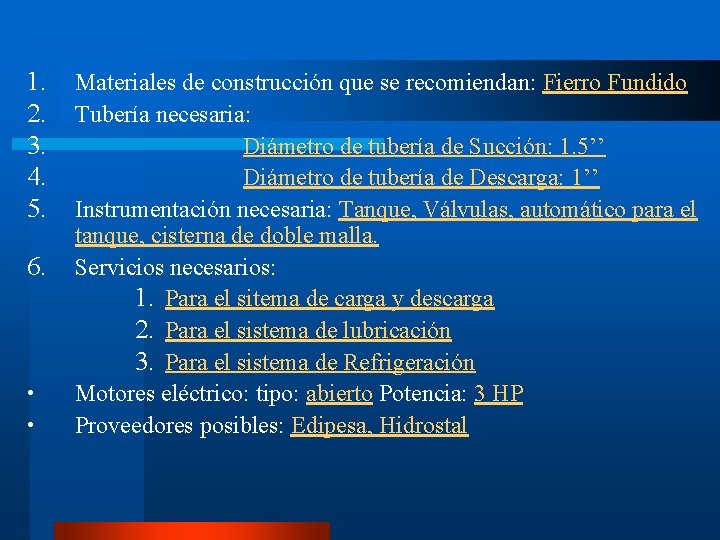

1. 2. 3. 4. 5. 6. • • Materiales de construcción que se recomiendan: Fierro Fundido Tubería necesaria: Diámetro de tubería de Succión: 1. 5’’ Diámetro de tubería de Descarga: 1’’ Instrumentación necesaria: Tanque, Válvulas, automático para el tanque, cisterna de doble malla. Servicios necesarios: 1. Para el sitema de carga y descarga 2. Para el sistema de lubricación 3. Para el sistema de Refrigeración Motores eléctrico: tipo: abierto Potencia: 3 HP Proveedores posibles: Edipesa, Hidrostal

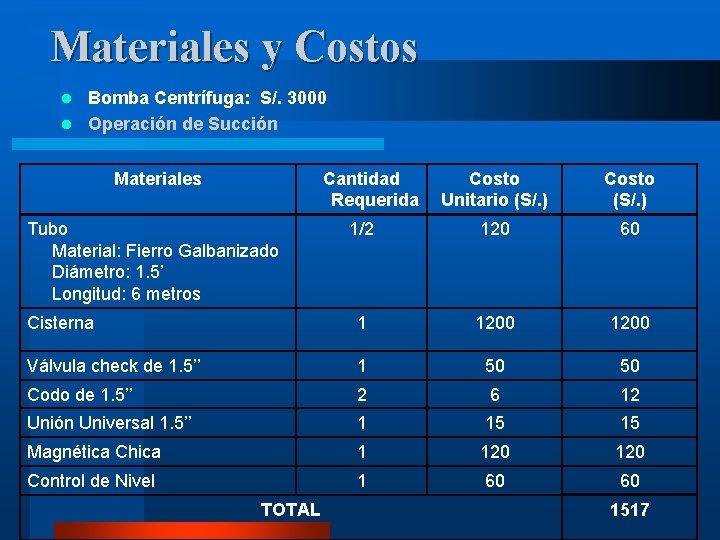

Materiales y Costos Bomba Centrífuga: S/. 3000 l Operación de Succión l Materiales Cantidad Requerida Costo Unitario (S/. ) Costo (S/. ) 1/2 120 60 Cisterna 1 1200 Válvula check de 1. 5’’ 1 50 50 Codo de 1. 5’’ 2 6 12 Unión Universal 1. 5’’ 1 15 15 Magnética Chica 1 120 Control de Nivel 1 60 60 Tubo Material: Fierro Galbanizado Diámetro: 1. 5’ Longitud: 6 metros TOTAL 1517

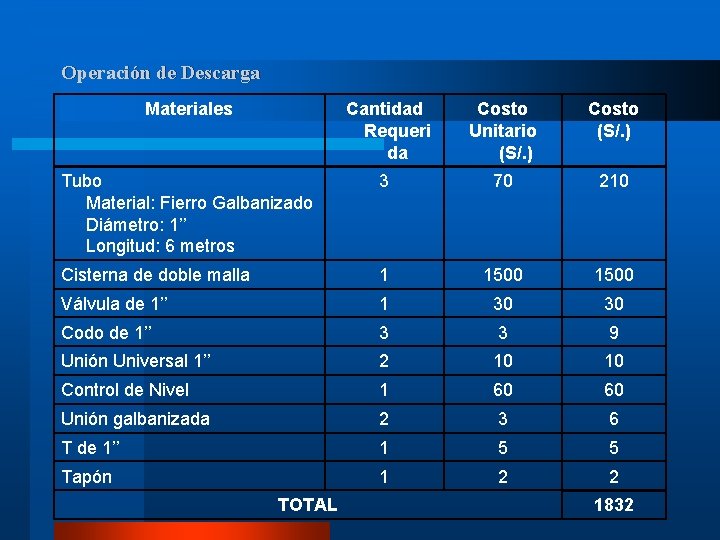

Operación de Descarga Materiales Cantidad Requeri da Costo Unitario (S/. ) Costo (S/. ) Tubo Material: Fierro Galbanizado Diámetro: 1’’ Longitud: 6 metros 3 70 210 Cisterna de doble malla 1 1500 Válvula de 1’’ 1 30 30 Codo de 1’’ 3 3 9 Unión Universal 1’’ 2 10 10 Control de Nivel 1 60 60 Unión galbanizada 2 3 6 T de 1’’ 1 5 5 Tapón 1 2 2 TOTAL 1832

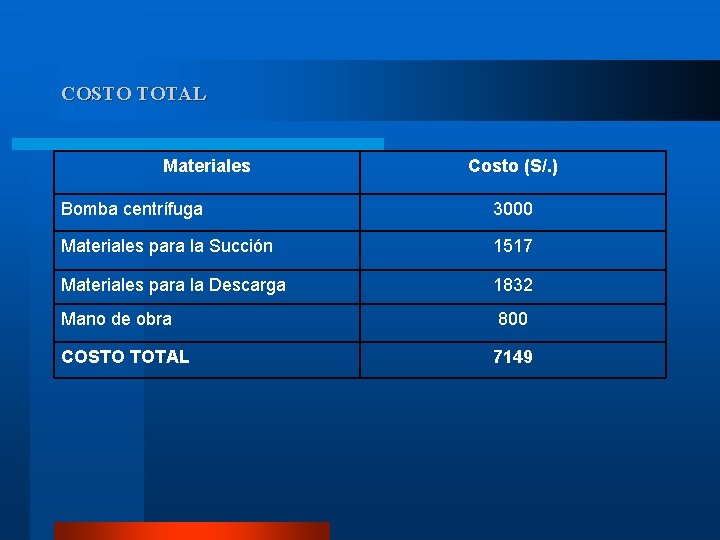

COSTO TOTAL Materiales Costo (S/. ) Bomba centrífuga 3000 Materiales para la Succión 1517 Materiales para la Descarga 1832 Mano de obra 800 COSTO TOTAL 7149
