Partes de un Ordenador Anuncio de un PC

Partes de un Ordenador

Anuncio de un PC Procesador Velocidad Bus de datos Memoria RAM monitor Tarjeta de video cd/dvd Buses de expansión Disco Duro Interface HDplaca base Sonido Tarjeta de Red

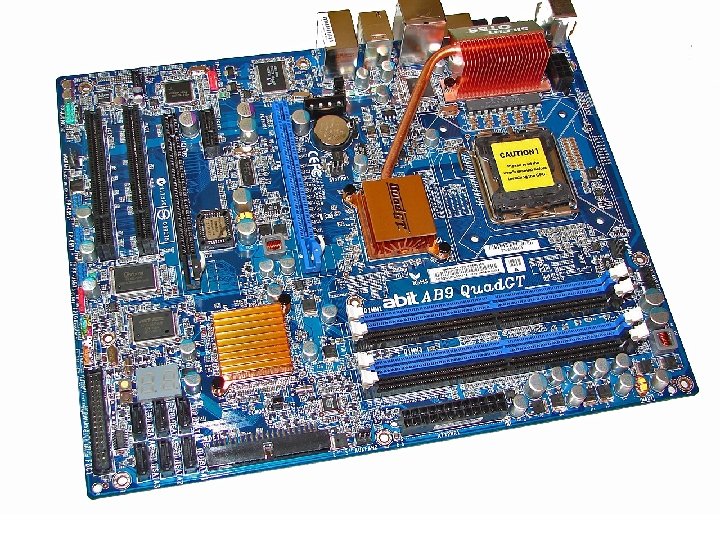

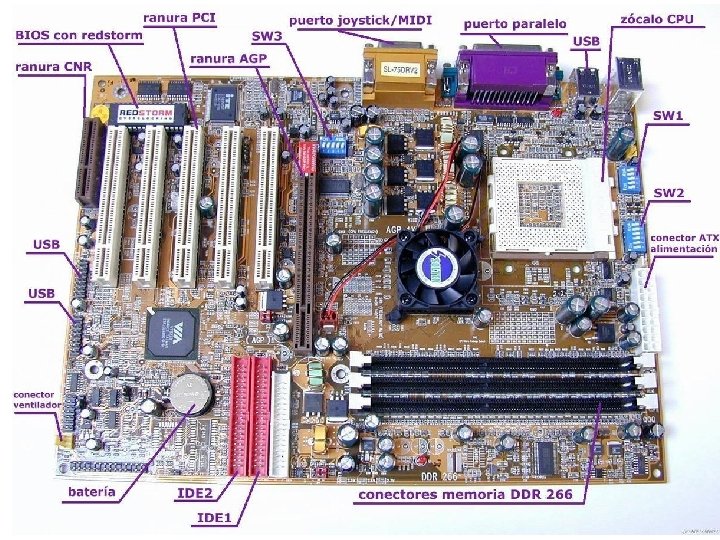

IDE para conectar DD, cdrom, etc Placa Base Ranura del procesador Chipset (southbride) Northbride + ventilator Puerto serie Slot DIMM para módulos RAM Puertos USB Puerto paralelo Slot AGP bios Slot Pci

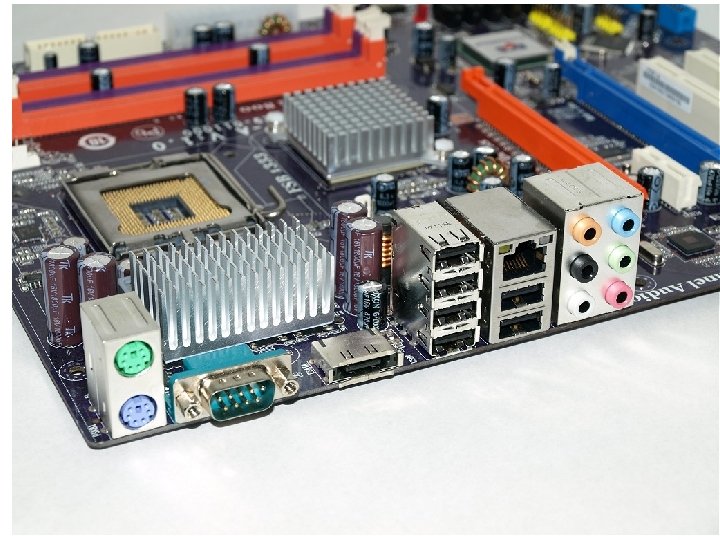

Trasera del ordenador Cable del monitor Cable alimentación Puertos PS 2 Puertos USB Puertos serie Puerto paralelo Gameport Conectores de Sonido Conexión del Monitor Puertos usn o firewire

Memoria Interna • Es direccionable • RAM en Módulos de 64 bit (DIMM: Dual Inline Memory Module) tipo: DDR (II) SDRAM (Double Data Rate Synchronous Data RAM) ROM Permite la lectura, no la escritura

Tarjeta de sonido

Tarjeta de video

Caja / torre

Fuente de alimentación

MICROPROCESADOR • Nucleo central del ordenador • Interpreta las instrucciónes de programa • Velocidad de proceso en MIPS (Millones de Instrucciones por segundo) • Velocidad de reloj en MHz • CPU=MICRO+Memoria

Tipos de procesadores Modelos para PC Intel: Otros tipos: 1978 1982 1985 1989 1993 1996 1997 1999 2001 2005 2007 XT 8086 AT 80286 80386 80486 Pentium 60 Mhz Pentium 200 Mhz Pentium II 233 Mhz Pentium III 500 Mhz Pentium IV 1000 Mhz Pentium IV 3000 MHz Pentium Quad Core Motorola para Apple Macintosh Celeron para PC (Fabricante Intel) Athlon (Fabricante AMD) Tipos de procesadores • • •

Componentes del procesador • CU: Unidad de control (control unit) • ALU (Unidad Aritmético-Lógica) • Registros pequeñas memorias temporales

CPU: Arquitectura Von Neumann Bus de direcciones Procesador Unidad de control CU R 1 R 2 R 3 Bus de control R 4 ALU Registros R 5 R 6 R 7 R 8 Unidad aritmético lógica Bus de datos RAM

Ciclo de Instrucción • 1. Captura de la instrucción (fetch) • 2. Decodificación de la instrucción: (decode) • 3. Ejecución de la instrucción (execute) • 4. Vuelve al paso 1.

CPU Trabajando Bus de direcciones Bus de datos Primerpaso: Captura Tercer Ejecución Segundo paso: decodificación Puntero de Instrucción 101 102 102 102 103 ADD R 3, R 1, R 2 Decodificador ADD R 3, R 1, R 2 ALU ADD R 3, R 1, R 2 Ejecución (cebador) 102 CU Registro de instrucción Bus de control 102 ADD R 3, R 1, R 2 ADD 245 R 3, R 1, R 2 ADD R 3, R 1, R 2 104 36 R 1 6 R 2 7 105 115 R 3 13 106 57 107 33 R 4 Processor ADD R 3, R 1, R 2 15 R 6 RAM
