Part 1 TEORI UMUM PERSIMPANGAN oleh Anton Budiharjo

Part 1 TEORI UMUM PERSIMPANGAN oleh: Anton Budiharjo Balai Diklat Transportasi Darat Tegal Jl. Semeru No. 3 Tegal Jawa Tengah

CURRICULUM VITAE Nama : Anton Budiharjo Asal: Jombang Instansi : BPPTD Tegal Pengalaman: 1. Diklat Training of the Trainer 2009 2. Diklat Road Safety management 2010 3. Diklat RSP, Thailand 2010

INTRODUCTION MENGAPA SIMPANG PERLU DIATUR ?

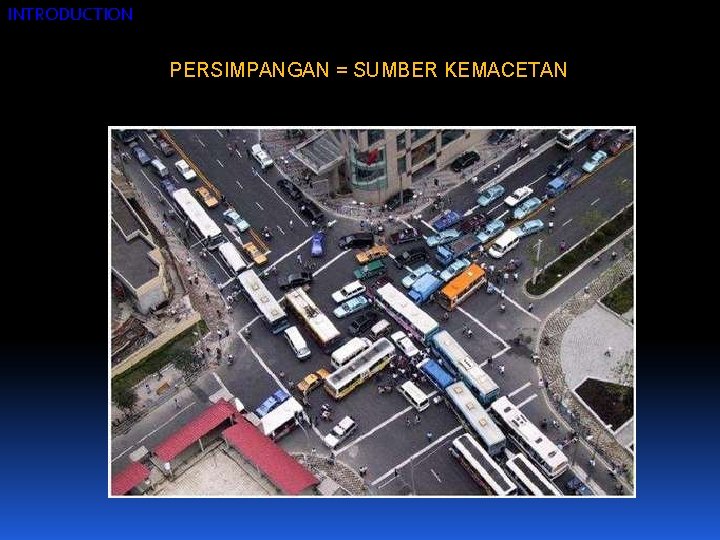

INTRODUCTION PERSIMPANGAN = SUMBER KEMACETAN

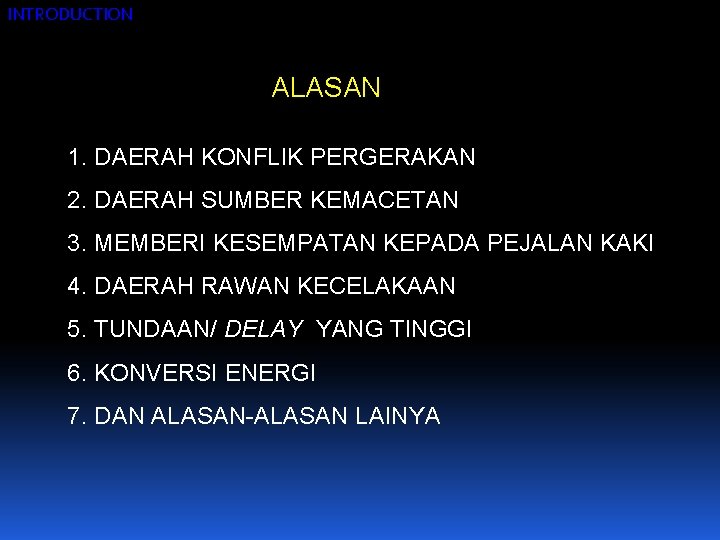

INTRODUCTION ALASAN 1. DAERAH KONFLIK PERGERAKAN 2. DAERAH SUMBER KEMACETAN 3. MEMBERI KESEMPATAN KEPADA PEJALAN KAKI 4. DAERAH RAWAN KECELAKAAN 5. TUNDAAN/ DELAY YANG TINGGI 6. KONVERSI ENERGI 7. DAN ALASAN-ALASAN LAINYA

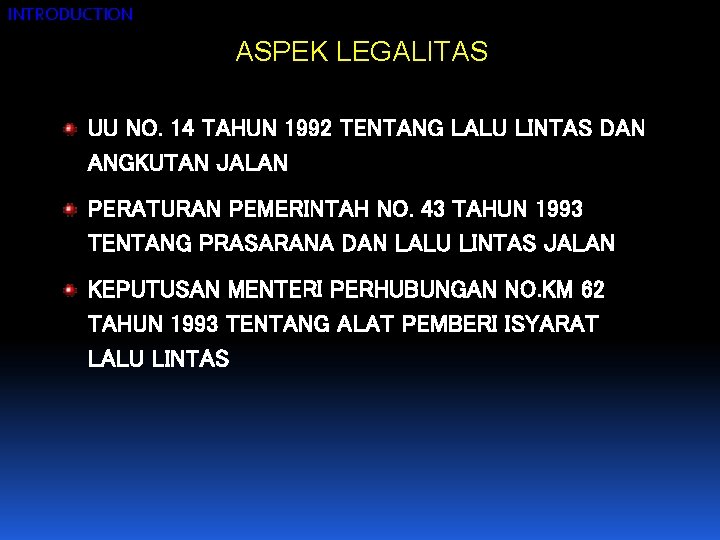

INTRODUCTION ASPEK LEGALITAS UU NO. 14 TAHUN 1992 TENTANG LALU LINTAS DAN ANGKUTAN JALAN PERATURAN PEMERINTAH NO. 43 TAHUN 1993 TENTANG PRASARANA DAN LALU LINTAS JALAN KEPUTUSAN MENTERI PERHUBUNGAN NO. KM 62 TAHUN 1993 TENTANG ALAT PEMBERI ISYARAT LALU LINTAS

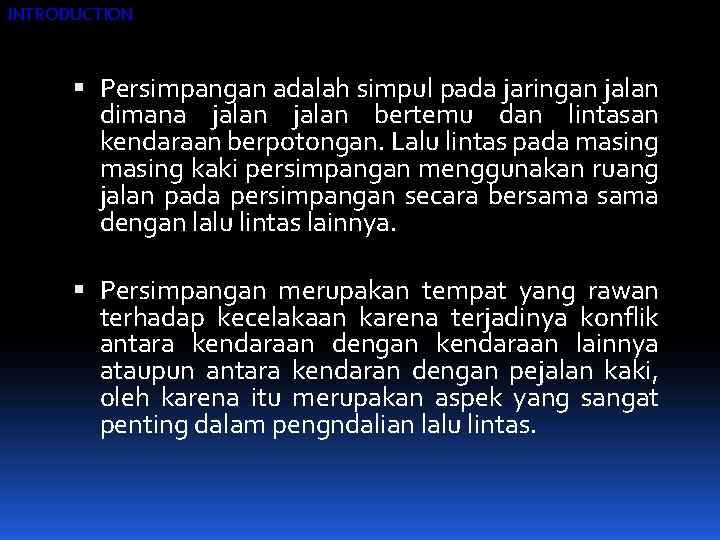

INTRODUCTION Persimpangan adalah simpul pada jaringan jalan dimana jalan bertemu dan lintasan kendaraan berpotongan. Lalu lintas pada masing kaki persimpangan menggunakan ruang jalan pada persimpangan secara bersama dengan lalu lintas lainnya. Persimpangan merupakan tempat yang rawan terhadap kecelakaan karena terjadinya konflik antara kendaraan dengan kendaraan lainnya ataupun antara kendaran dengan pejalan kaki, oleh karena itu merupakan aspek yang sangat penting dalam pengndalian lalu lintas.

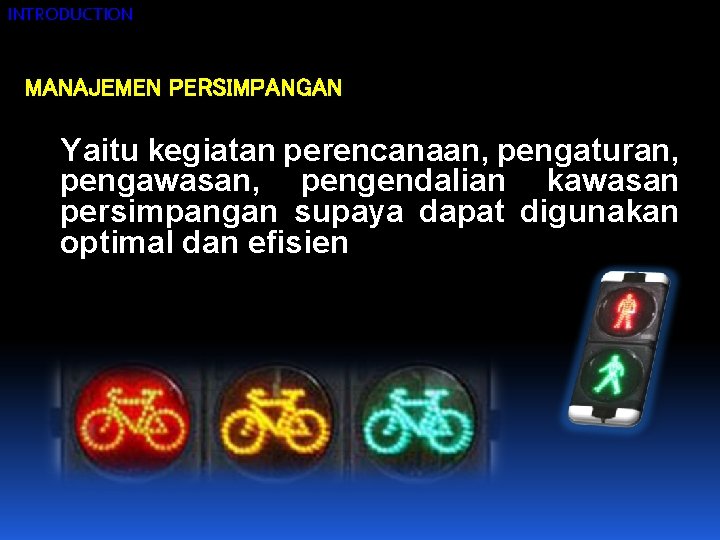

INTRODUCTION MANAJEMEN PERSIMPANGAN Yaitu kegiatan perencanaan, pengaturan, pengawasan, pengendalian kawasan persimpangan supaya dapat digunakan optimal dan efisien

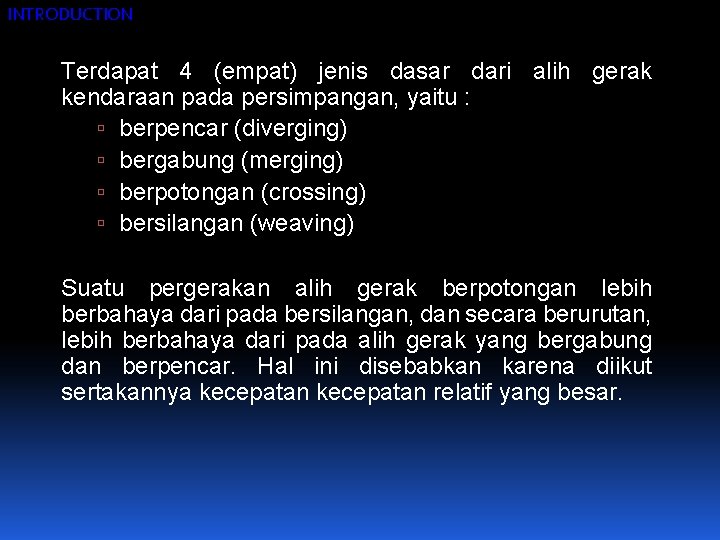

INTRODUCTION Terdapat 4 (empat) jenis dasar dari alih gerak kendaraan pada persimpangan, yaitu : berpencar (diverging) bergabung (merging) berpotongan (crossing) bersilangan (weaving) Suatu pergerakan alih gerak berpotongan lebih berbahaya dari pada bersilangan, dan secara berurutan, lebih berbahaya dari pada alih gerak yang bergabung dan berpencar. Hal ini disebabkan karena diikut sertakannya kecepatan relatif yang besar.

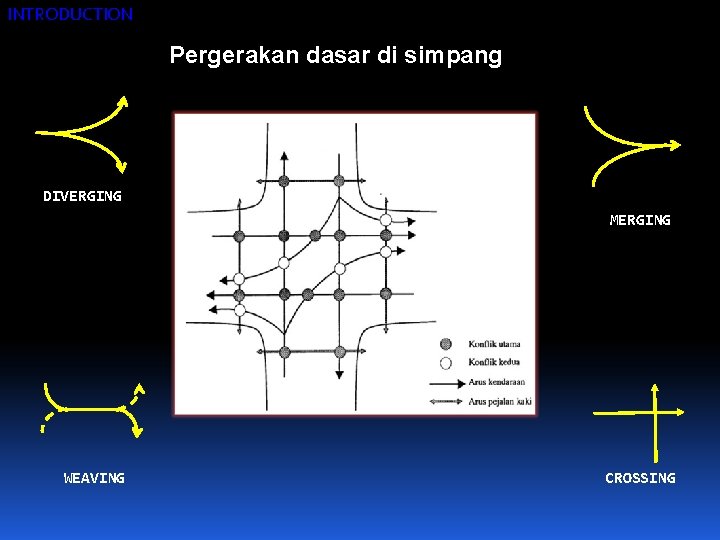

INTRODUCTION Pergerakan dasar di simpang DIVERGING MERGING WEAVING CROSSING

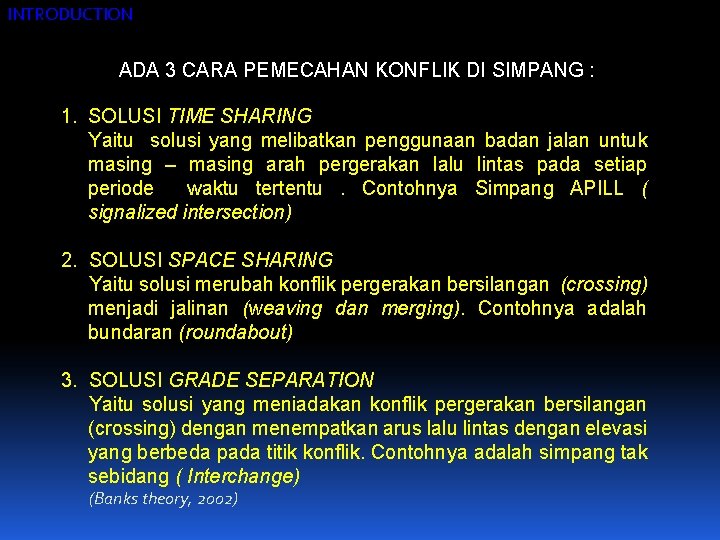

INTRODUCTION ADA 3 CARA PEMECAHAN KONFLIK DI SIMPANG : 1. SOLUSI TIME SHARING Yaitu solusi yang melibatkan penggunaan badan jalan untuk masing – masing arah pergerakan lalu lintas pada setiap periode waktu tertentu. Contohnya Simpang APILL ( signalized intersection) 2. SOLUSI SPACE SHARING Yaitu solusi merubah konflik pergerakan bersilangan (crossing) menjadi jalinan (weaving dan merging). Contohnya adalah bundaran (roundabout) 3. SOLUSI GRADE SEPARATION Yaitu solusi yang meniadakan konflik pergerakan bersilangan (crossing) dengan menempatkan arus lalu lintas dengan elevasi yang berbeda pada titik konflik. Contohnya adalah simpang tak sebidang ( Interchange) (Banks theory, 2002)

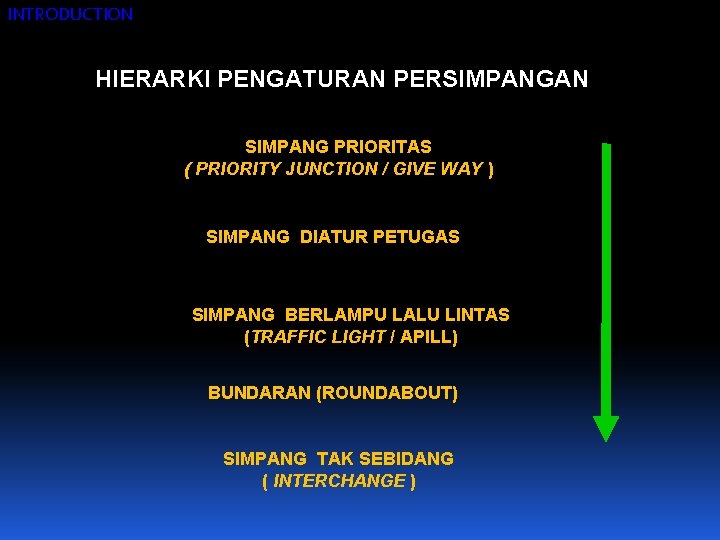

INTRODUCTION HIERARKI PENGATURAN PERSIMPANGAN SIMPANG PRIORITAS ( PRIORITY JUNCTION / GIVE WAY ) SIMPANG DIATUR PETUGAS SIMPANG BERLAMPU LALU LINTAS (TRAFFIC LIGHT / APILL) BUNDARAN (ROUNDABOUT) SIMPANG TAK SEBIDANG ( INTERCHANGE )

INTRODUCTION SIMPANG PRIORITAS ( PRIORITY JUNCTION / GIVE WAY)

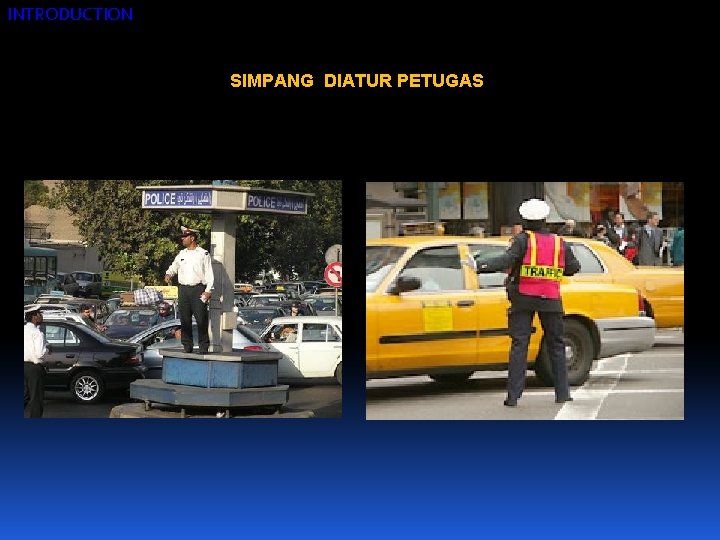

INTRODUCTION SIMPANG DIATUR PETUGAS

INTRODUCTION SIMPANG BERLAMPU LALU LINTAS (TRAFFIC LIGHT / APILL)

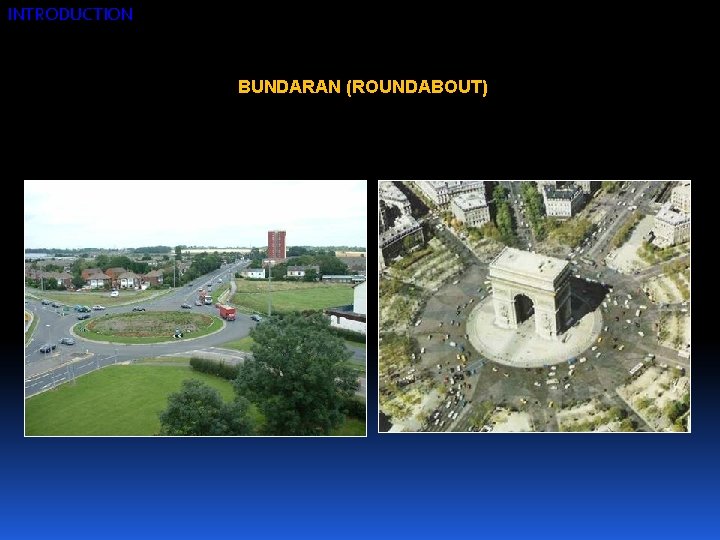

INTRODUCTION BUNDARAN (ROUNDABOUT)

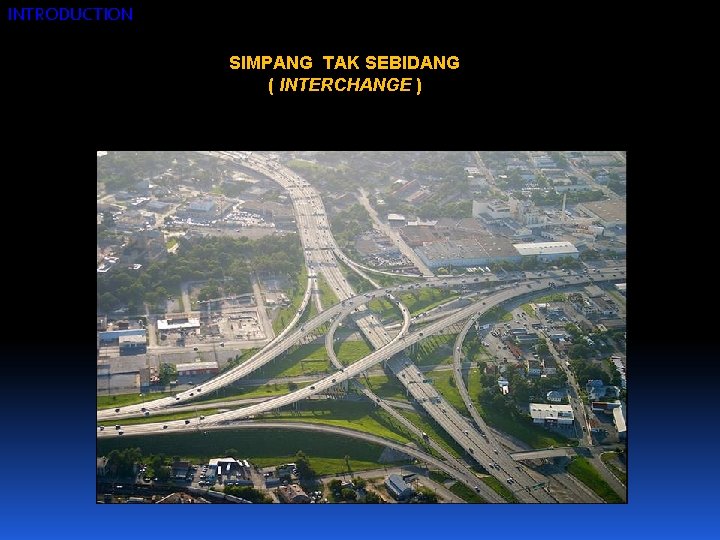

INTRODUCTION SIMPANG TAK SEBIDANG ( INTERCHANGE )

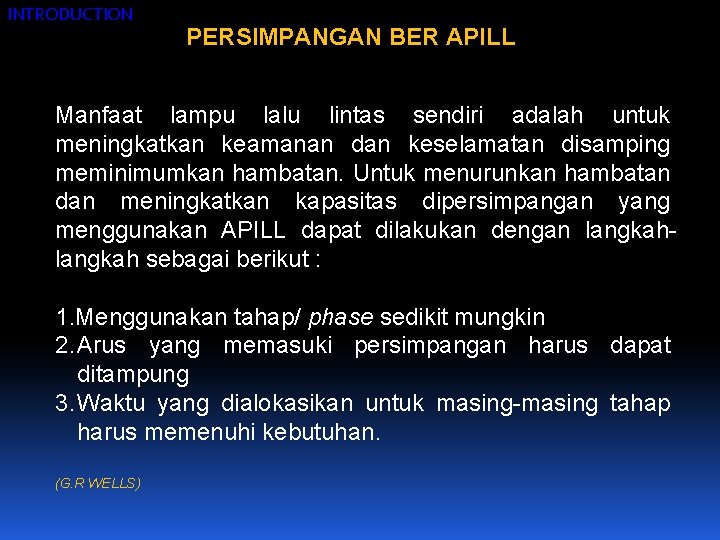

INTRODUCTION PERSIMPANGAN BER APILL Manfaat lampu lalu lintas sendiri adalah untuk meningkatkan keamanan dan keselamatan disamping meminimumkan hambatan. Untuk menurunkan hambatan dan meningkatkan kapasitas dipersimpangan yang menggunakan APILL dapat dilakukan dengan langkah sebagai berikut : 1. Menggunakan tahap/ phase sedikit mungkin 2. Arus yang memasuki persimpangan harus dapat ditampung 3. Waktu yang dialokasikan untuk masing-masing tahap harus memenuhi kebutuhan. (G. R WELLS)

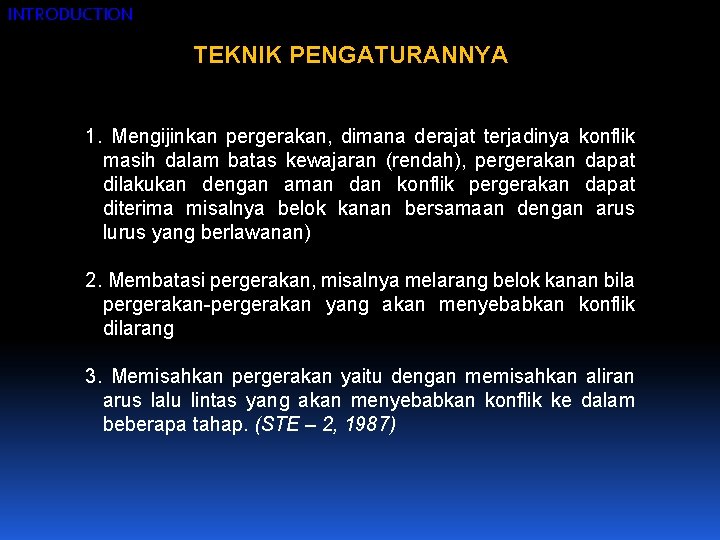

INTRODUCTION TEKNIK PENGATURANNYA 1. Mengijinkan pergerakan, dimana derajat terjadinya konflik masih dalam batas kewajaran (rendah), pergerakan dapat dilakukan dengan aman dan konflik pergerakan dapat diterima misalnya belok kanan bersamaan dengan arus lurus yang berlawanan) 2. Membatasi pergerakan, misalnya melarang belok kanan bila pergerakan-pergerakan yang akan menyebabkan konflik dilarang 3. Memisahkan pergerakan yaitu dengan memisahkan aliran arus lalu lintas yang akan menyebabkan konflik ke dalam beberapa tahap. (STE – 2, 1987)

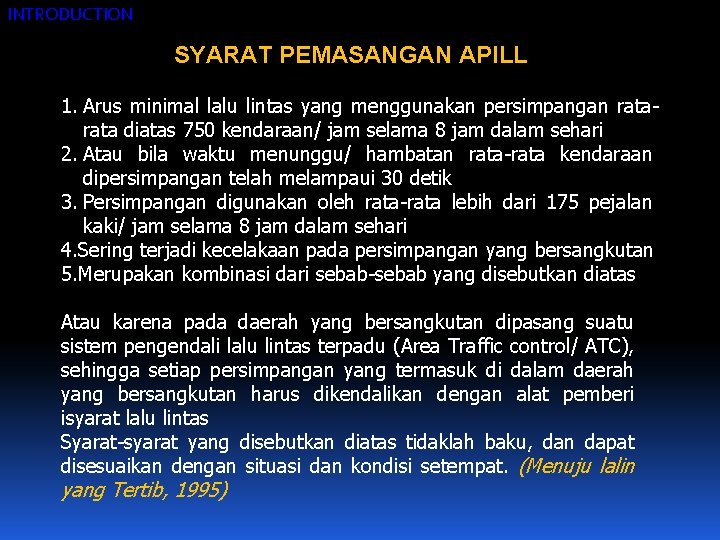

INTRODUCTION SYARAT PEMASANGAN APILL 1. Arus minimal lalu lintas yang menggunakan persimpangan rata diatas 750 kendaraan/ jam selama 8 jam dalam sehari 2. Atau bila waktu menunggu/ hambatan rata-rata kendaraan dipersimpangan telah melampaui 30 detik 3. Persimpangan digunakan oleh rata-rata lebih dari 175 pejalan kaki/ jam selama 8 jam dalam sehari 4. Sering terjadi kecelakaan pada persimpangan yang bersangkutan 5. Merupakan kombinasi dari sebab-sebab yang disebutkan diatas Atau karena pada daerah yang bersangkutan dipasang suatu sistem pengendali lalu lintas terpadu (Area Traffic control/ ATC), sehingga setiap persimpangan yang termasuk di dalam daerah yang bersangkutan harus dikendalikan dengan alat pemberi isyarat lalu lintas Syarat-syarat yang disebutkan diatas tidaklah baku, dan dapat disesuaikan dengan situasi dan kondisi setempat. (Menuju lalin yang Tertib, 1995)

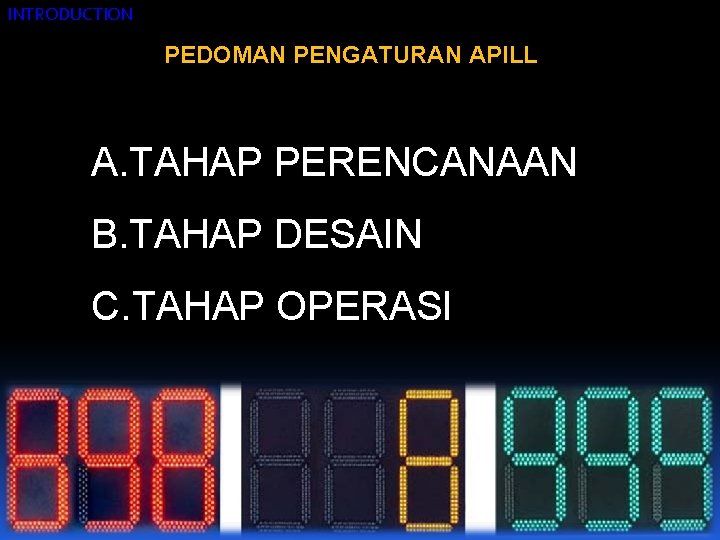

INTRODUCTION PEDOMAN PENGATURAN APILL A. TAHAP PERENCANAAN B. TAHAP DESAIN C. TAHAP OPERASI

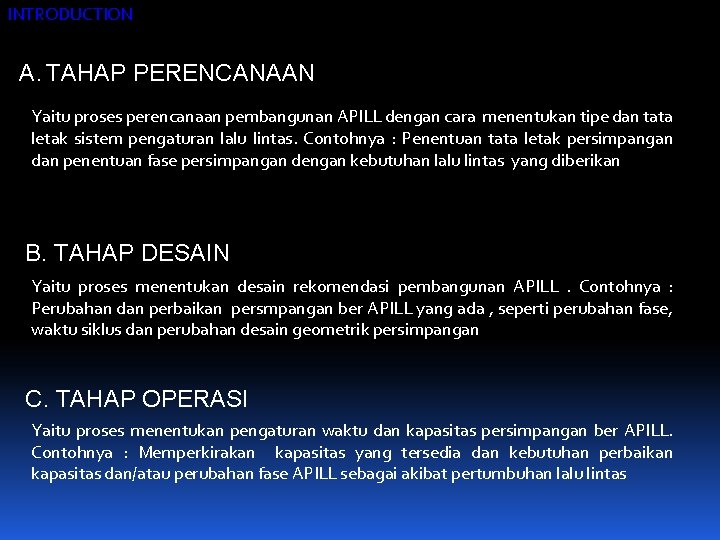

INTRODUCTION A. TAHAP PERENCANAAN Yaitu proses perencanaan pembangunan APILL dengan cara menentukan tipe dan tata letak sistem pengaturan lalu lintas. Contohnya : Penentuan tata letak persimpangan dan penentuan fase persimpangan dengan kebutuhan lalu lintas yang diberikan B. TAHAP DESAIN Yaitu proses menentukan desain rekomendasi pembangunan APILL. Contohnya : Perubahan dan perbaikan persmpangan ber APILL yang ada , seperti perubahan fase, waktu siklus dan perubahan desain geometrik persimpangan C. TAHAP OPERASI Yaitu proses menentukan pengaturan waktu dan kapasitas persimpangan ber APILL. Contohnya : Memperkirakan kapasitas yang tersedia dan kebutuhan perbaikan kapasitas dan/atau perubahan fase APILL sebagai akibat pertumbuhan lalu lintas

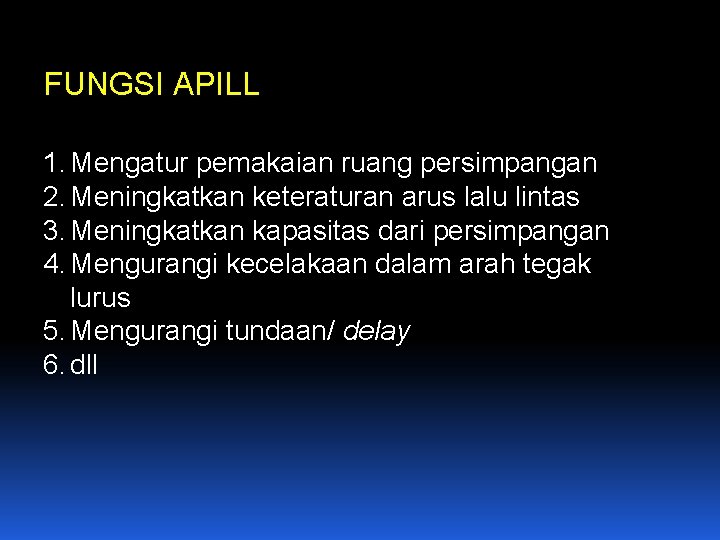

FUNGSI APILL 1. Mengatur pemakaian ruang persimpangan 2. Meningkatkan keteraturan arus lalu lintas 3. Meningkatkan kapasitas dari persimpangan 4. Mengurangi kecelakaan dalam arah tegak lurus 5. Mengurangi tundaan/ delay 6. dll

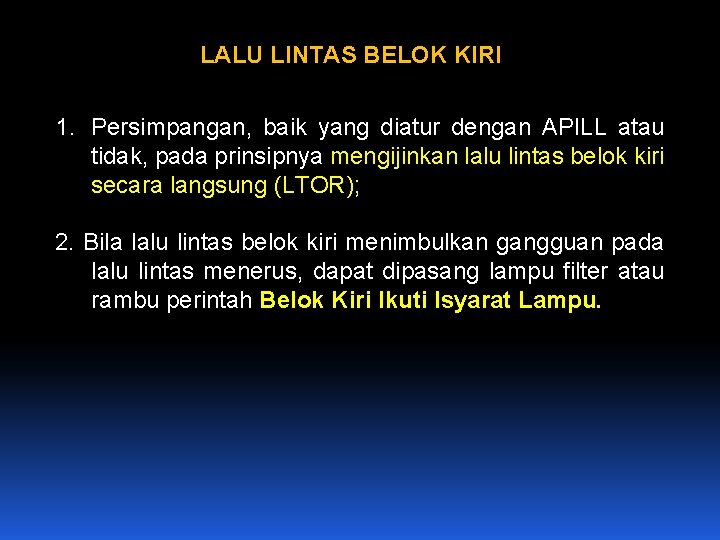

LALU LINTAS BELOK KIRI 1. Persimpangan, baik yang diatur dengan APILL atau tidak, pada prinsipnya mengijinkan lalu lintas belok kiri secara langsung (LTOR); 2. Bila lalu lintas belok kiri menimbulkan gangguan pada lalu lintas menerus, dapat dipasang lampu filter atau rambu perintah Belok Kiri Ikuti Isyarat Lampu.

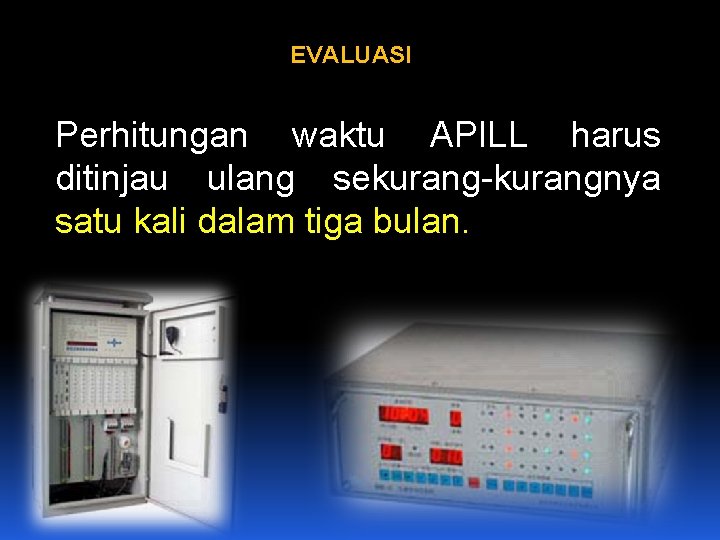

EVALUASI Perhitungan waktu APILL harus ditinjau ulang sekurang-kurangnya satu kali dalam tiga bulan.

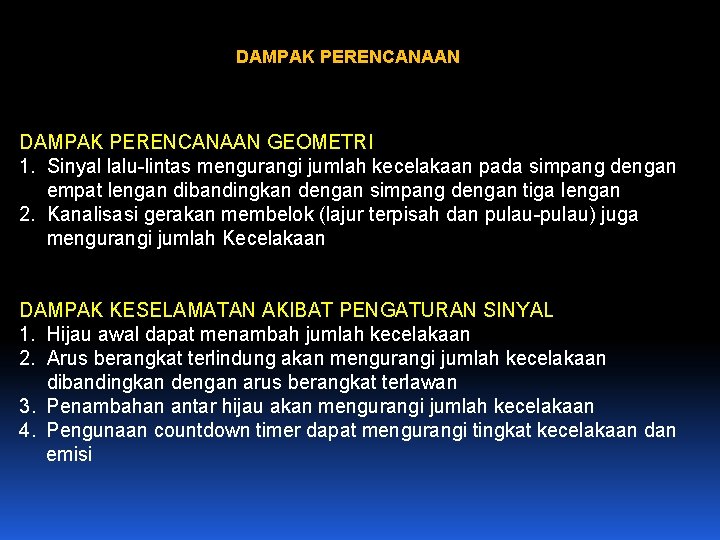

DAMPAK PERENCANAAN GEOMETRI 1. Sinyal lalu-lintas mengurangi jumlah kecelakaan pada simpang dengan empat lengan dibandingkan dengan simpang dengan tiga lengan 2. Kanalisasi gerakan membelok (lajur terpisah dan pulau-pulau) juga mengurangi jumlah Kecelakaan DAMPAK KESELAMATAN AKIBAT PENGATURAN SINYAL 1. Hijau awal dapat menambah jumlah kecelakaan 2. Arus berangkat terlindung akan mengurangi jumlah kecelakaan dibandingkan dengan arus berangkat terlawan 3. Penambahan antar hijau akan mengurangi jumlah kecelakaan 4. Pengunaan countdown timer dapat mengurangi tingkat kecelakaan dan emisi

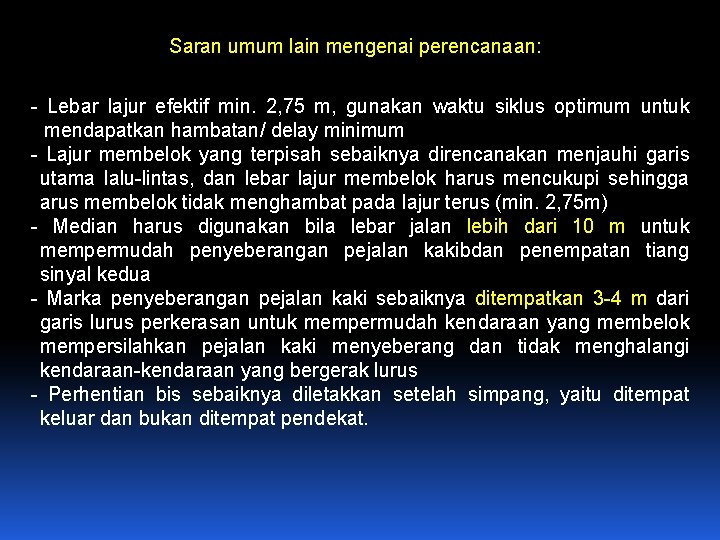

Saran umum lain mengenai perencanaan: - Lebar lajur efektif min. 2, 75 m, gunakan waktu siklus optimum untuk mendapatkan hambatan/ delay minimum - Lajur membelok yang terpisah sebaiknya direncanakan menjauhi garis utama lalu-lintas, dan lebar lajur membelok harus mencukupi sehingga arus membelok tidak menghambat pada lajur terus (min. 2, 75 m) - Median harus digunakan bila lebar jalan lebih dari 10 m untuk mempermudah penyeberangan pejalan kakibdan penempatan tiang sinyal kedua - Marka penyeberangan pejalan kaki sebaiknya ditempatkan 3 -4 m dari garis lurus perkerasan untuk mempermudah kendaraan yang membelok mempersilahkan pejalan kaki menyeberang dan tidak menghalangi kendaraan-kendaraan yang bergerak lurus - Perhentian bis sebaiknya diletakkan setelah simpang, yaitu ditempat keluar dan bukan ditempat pendekat.

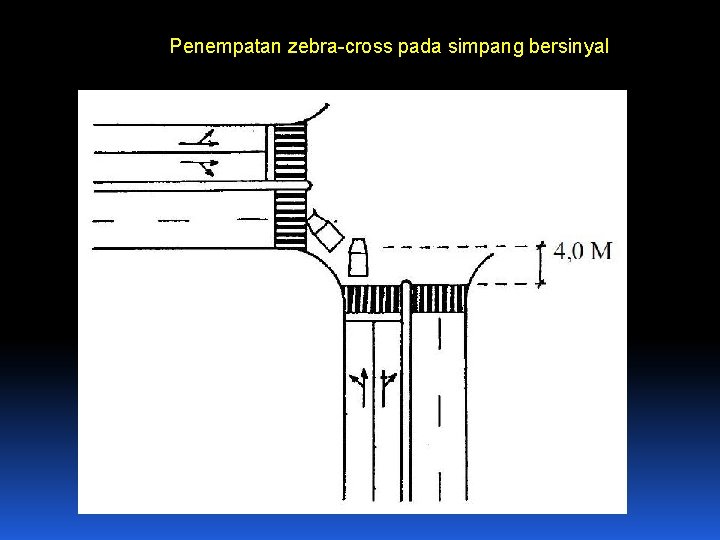

Penempatan zebra-cross pada simpang bersinyal

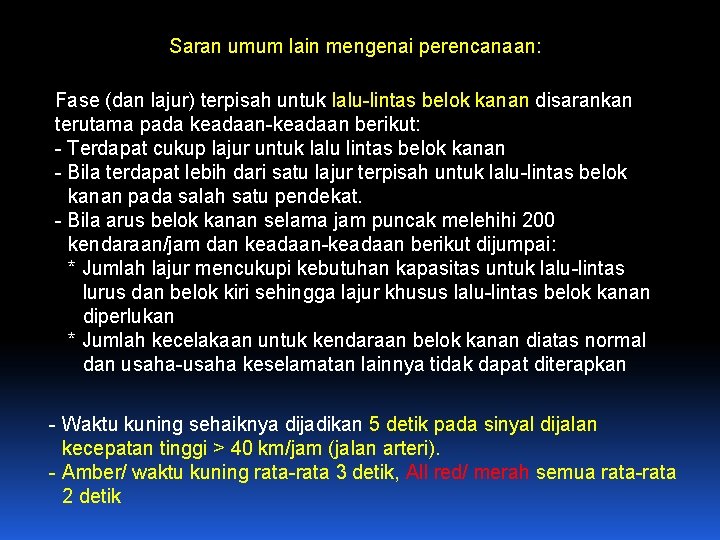

Saran umum lain mengenai perencanaan: Fase (dan lajur) terpisah untuk lalu-lintas belok kanan disarankan terutama pada keadaan-keadaan berikut: - Terdapat cukup lajur untuk lalu lintas belok kanan - Bila terdapat lebih dari satu lajur terpisah untuk lalu-lintas belok kanan pada salah satu pendekat. - Bila arus belok kanan selama jam puncak melehihi 200 kendaraan/jam dan keadaan-keadaan berikut dijumpai: * Jumlah lajur mencukupi kebutuhan kapasitas untuk lalu-lintas lurus dan belok kiri sehingga lajur khusus lalu-lintas belok kanan diperlukan * Jumlah kecelakaan untuk kendaraan belok kanan diatas normal dan usaha-usaha keselamatan lainnya tidak dapat diterapkan - Waktu kuning sehaiknya dijadikan 5 detik pada sinyal dijalan kecepatan tinggi > 40 km/jam (jalan arteri). - Amber/ waktu kuning rata-rata 3 detik, All red/ merah semua rata-rata 2 detik

PROSEDUR PERHITUNGAN PENGUMPULAN DATA a. Kondisi Geometrik , pengaturan lalu lintas dan atribut persimpangan (lebar lajur, lebar efektif, radius, dll) a. Kondisi arus lalu lintas (Perhitungan dilakukan per satuan jam untuk satu atau lebih periode, misalnya didasarkan pada kondisi arus lalu-lintas rencana jam puncak pagi, siang dan sore. Arus lalu-lintas (Q) untuk setiap gerakan (belok-kiri QLT, lurus QST dan belok-kanan QRT) dikonversi dari kendaraan per-jam menjadi satuan mobil penumpang (smp) per-jam dengan menggunakan ekivalen kendaraan penumpang (emp) untuk masing-masing pendekat terlindung dan terlawan)

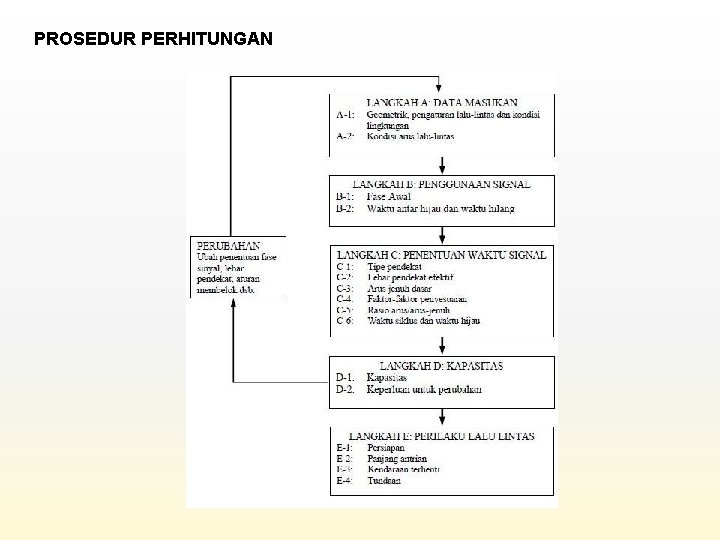

PROSEDUR PERHITUNGAN

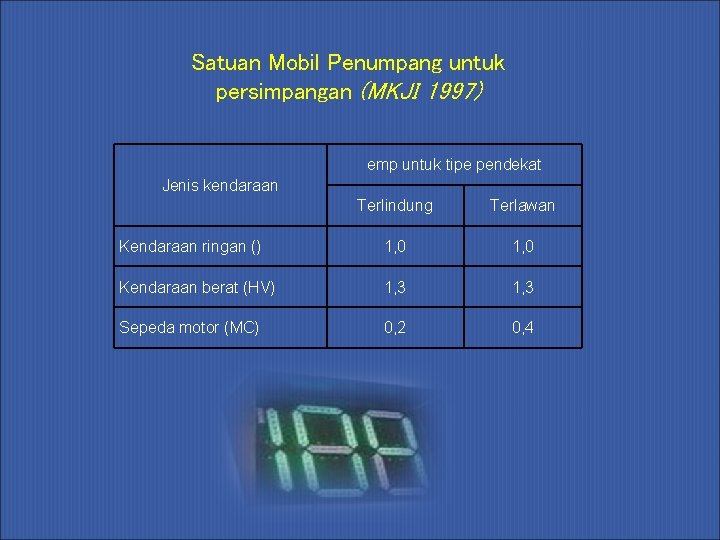

Satuan Mobil Penumpang untuk persimpangan (MKJI 1997) emp untuk tipe pendekat Jenis kendaraan Terlindung Terlawan Kendaraan ringan () 1, 0 Kendaraan berat (HV) 1, 3 Sepeda motor (MC) 0, 2 0, 4

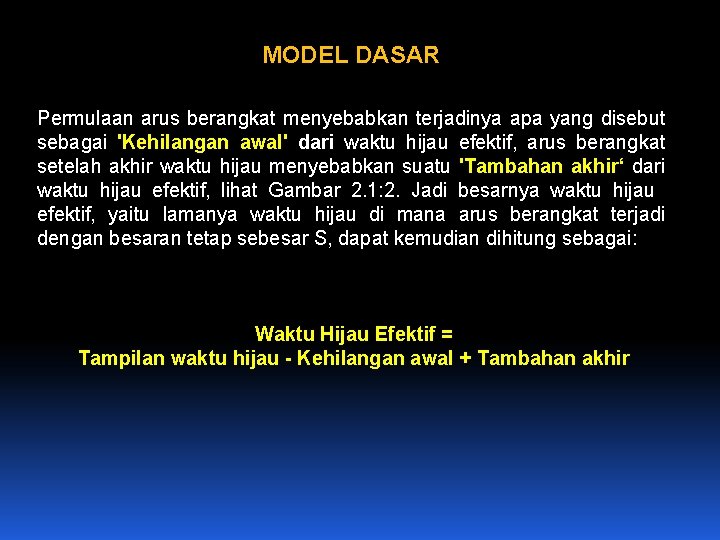

MODEL DASAR Permulaan arus berangkat menyebabkan terjadinya apa yang disebut sebagai 'Kehilangan awal' dari waktu hijau efektif, arus berangkat setelah akhir waktu hijau menyebabkan suatu 'Tambahan akhir‘ dari waktu hijau efektif, lihat Gambar 2. 1: 2. Jadi besarnya waktu hijau efektif, yaitu lamanya waktu hijau di mana arus berangkat terjadi dengan besaran tetap sebesar S, dapat kemudian dihitung sebagai: Waktu Hijau Efektif = Tampilan waktu hijau - Kehilangan awal + Tambahan akhir

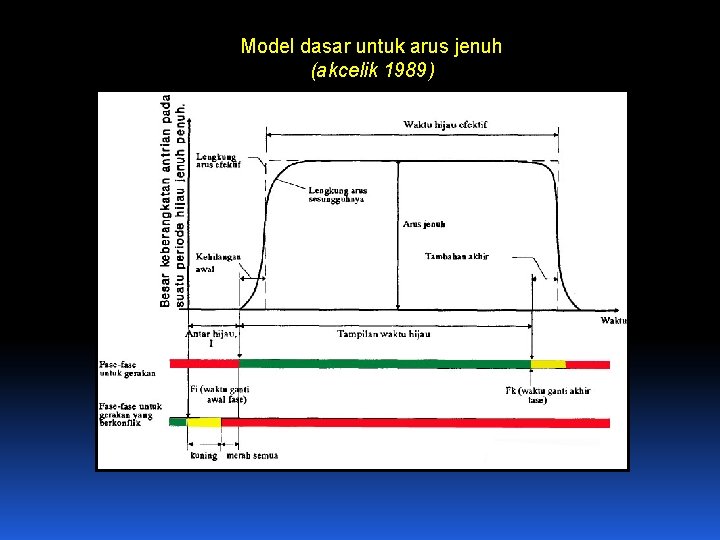

Model dasar untuk arus jenuh (akcelik 1989)

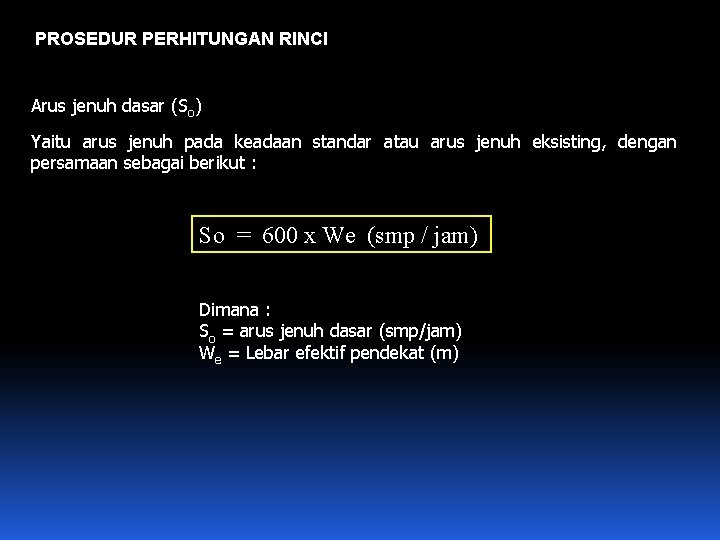

PROSEDUR PERHITUNGAN RINCI Arus jenuh dasar (So) Yaitu arus jenuh pada keadaan standar atau arus jenuh eksisting, dengan persamaan sebagai berikut : So = 600 x We (smp / jam) Dimana : So = arus jenuh dasar (smp/jam) We = Lebar efektif pendekat (m)

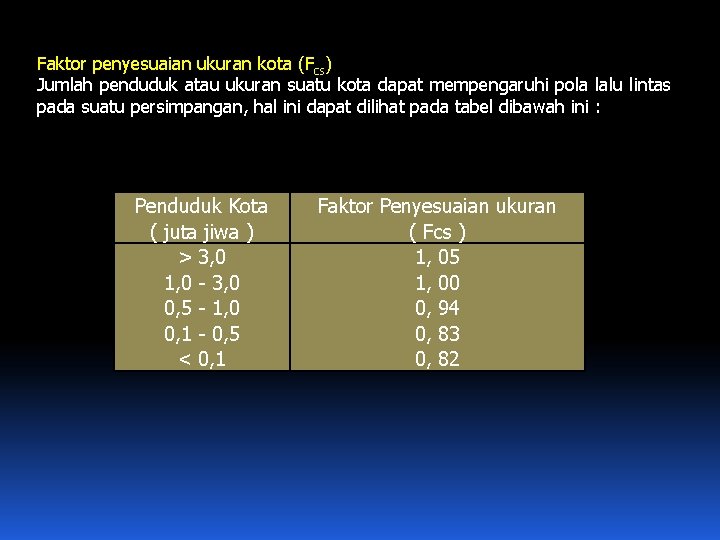

Faktor penyesuaian ukuran kota (Fcs) Jumlah penduduk atau ukuran suatu kota dapat mempengaruhi pola lalu lintas pada suatu persimpangan, hal ini dapat dilihat pada tabel dibawah ini : Penduduk Kota ( juta jiwa ) > 3, 0 1, 0 - 3, 0 0, 5 - 1, 0 0, 1 - 0, 5 < 0, 1 Faktor Penyesuaian ukuran ( Fcs ) 1, 05 1, 00 0, 94 0, 83 0, 82

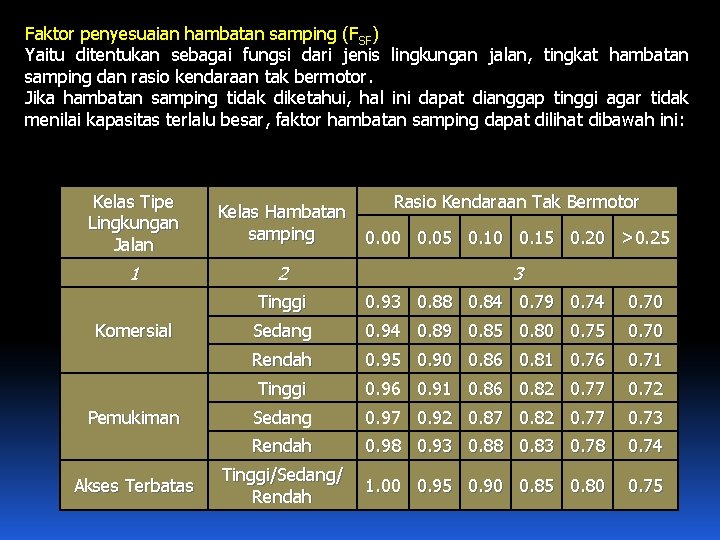

Faktor penyesuaian hambatan samping (FSF) Yaitu ditentukan sebagai fungsi dari jenis lingkungan jalan, tingkat hambatan samping dan rasio kendaraan tak bermotor. Jika hambatan samping tidak diketahui, hal ini dapat dianggap tinggi agar tidak menilai kapasitas terlalu besar, faktor hambatan samping dapat dilihat dibawah ini: Kelas Tipe Lingkungan Jalan 1 Komersial Pemukiman Akses Terbatas Rasio Kendaraan Tak Bermotor Kelas Hambatan samping 0. 00 0. 05 0. 10 0. 15 0. 20 >0. 25 2 3 Tinggi 0. 93 0. 88 0. 84 0. 79 0. 74 0. 70 Sedang 0. 94 0. 89 0. 85 0. 80 0. 75 0. 70 Rendah 0. 95 0. 90 0. 86 0. 81 0. 76 0. 71 Tinggi 0. 96 0. 91 0. 86 0. 82 0. 77 0. 72 Sedang 0. 97 0. 92 0. 87 0. 82 0. 77 0. 73 Rendah 0. 98 0. 93 0. 88 0. 83 0. 78 0. 74 Tinggi/Sedang/ 1. 00 0. 95 0. 90 0. 85 0. 80 Rendah 0. 75

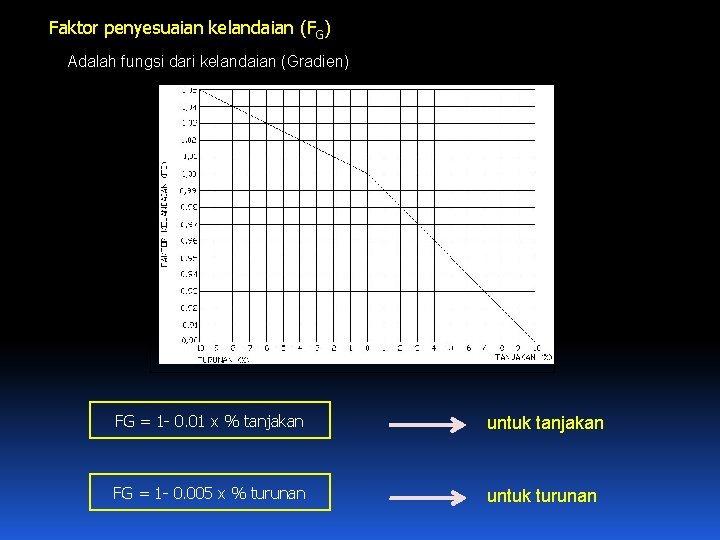

Faktor penyesuaian kelandaian (FG) Adalah fungsi dari kelandaian (Gradien) FG = 1 - 0. 01 x % tanjakan untuk tanjakan FG = 1 - 0. 005 x % turunan untuk turunan

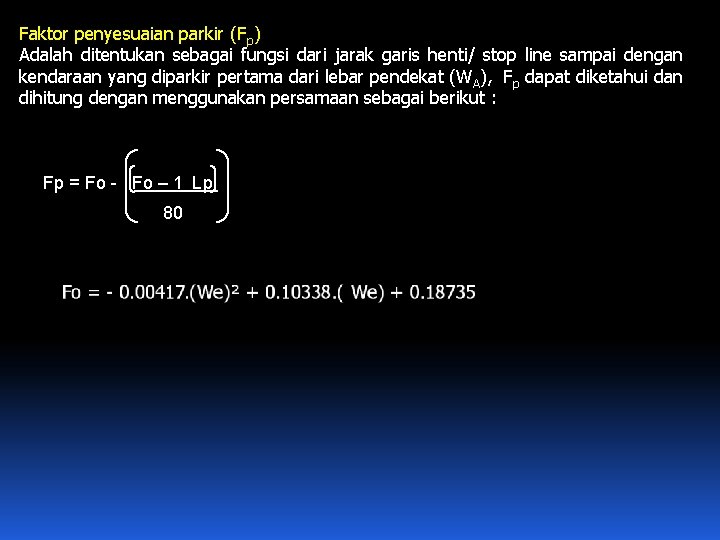

Faktor penyesuaian parkir (Fp) Adalah ditentukan sebagai fungsi dari jarak garis henti/ stop line sampai dengan kendaraan yang diparkir pertama dari lebar pendekat (WA), Fp dapat diketahui dan dihitung dengan menggunakan persamaan sebagai berikut : Fp = Fo - Fo – 1 Lp 80

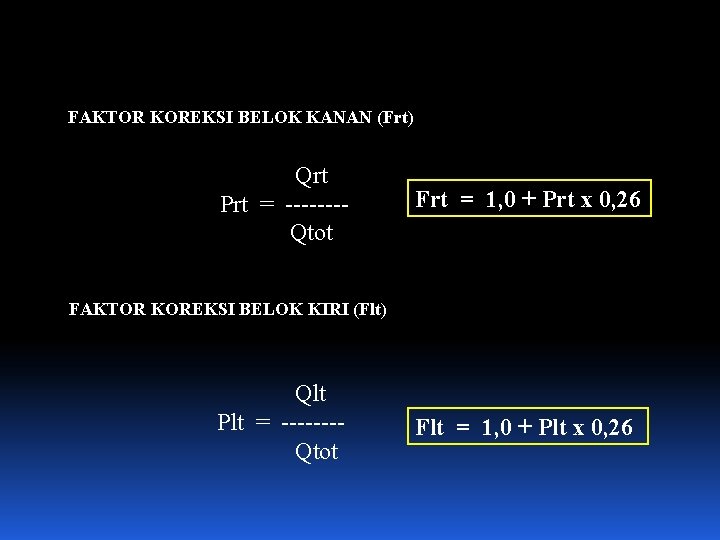

FAKTOR KOREKSI BELOK KANAN (Frt) Qrt Prt = -------Qtot Frt = 1, 0 + Prt x 0, 26 FAKTOR KOREKSI BELOK KIRI (Flt) Qlt Plt = -------Qtot Flt = 1, 0 + Plt x 0, 26

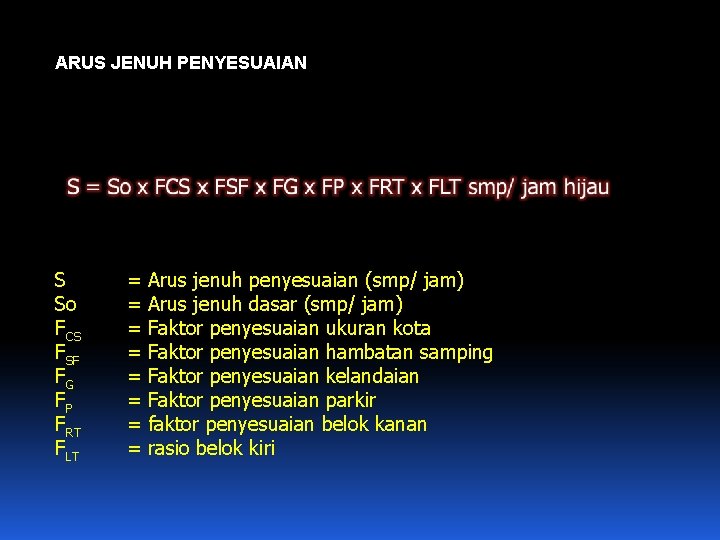

ARUS JENUH PENYESUAIAN S So FCS FSF FG FP FRT FLT = Arus jenuh penyesuaian (smp/ jam) = Arus jenuh dasar (smp/ jam) = Faktor penyesuaian ukuran kota = Faktor penyesuaian hambatan samping = Faktor penyesuaian kelandaian = Faktor penyesuaian parkir = faktor penyesuaian belok kanan = rasio belok kiri

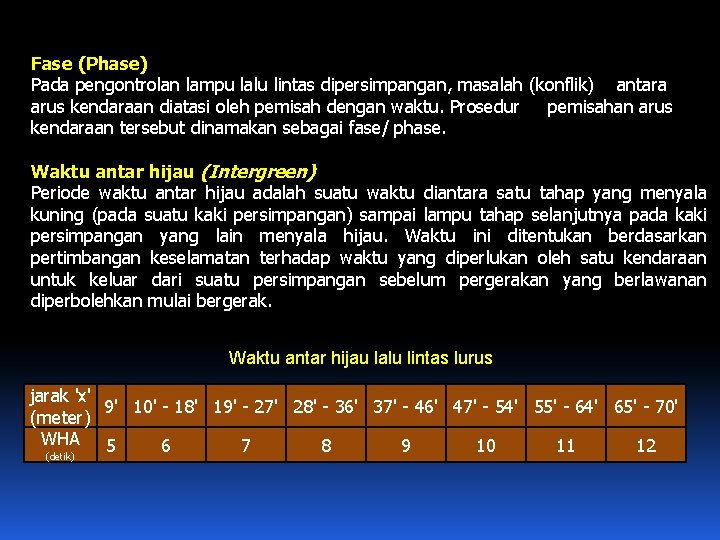

Fase (Phase) Pada pengontrolan lampu lalu lintas dipersimpangan, masalah (konflik) antara arus kendaraan diatasi oleh pemisah dengan waktu. Prosedur pemisahan arus kendaraan tersebut dinamakan sebagai fase/ phase. Waktu antar hijau (Intergreen) Periode waktu antar hijau adalah suatu waktu diantara satu tahap yang menyala kuning (pada suatu kaki persimpangan) sampai lampu tahap selanjutnya pada kaki persimpangan yang lain menyala hijau. Waktu ini ditentukan berdasarkan pertimbangan keselamatan terhadap waktu yang diperlukan oleh satu kendaraan untuk keluar dari suatu persimpangan sebelum pergerakan yang berlawanan diperbolehkan mulai bergerak. Waktu antar hijau lalu lintas lurus jarak 'x' 9' 10' - 18' 19' - 27' 28' - 36' 37' - 46' 47' - 54' 55' - 64' 65' - 70' (meter) WHA 5 6 7 8 9 10 11 12 (detik)

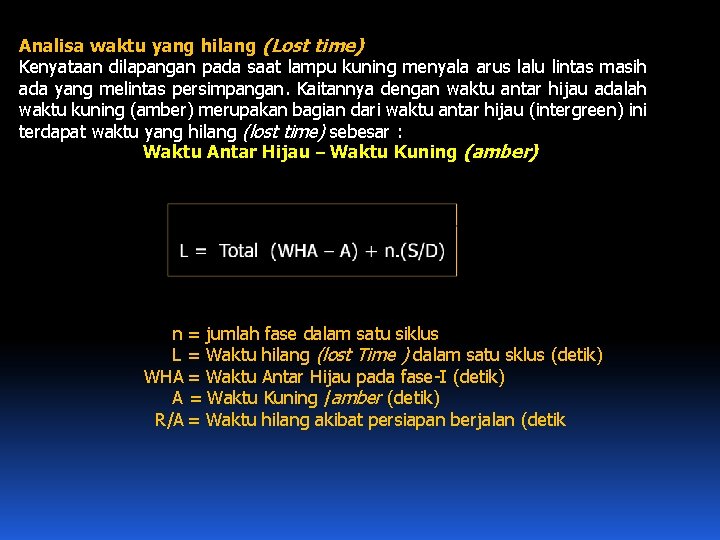

Analisa waktu yang hilang (Lost time) Kenyataan dilapangan pada saat lampu kuning menyala arus lalu lintas masih ada yang melintas persimpangan. Kaitannya dengan waktu antar hijau adalah waktu kuning (amber) merupakan bagian dari waktu antar hijau (intergreen) ini terdapat waktu yang hilang (lost time) sebesar : Waktu Antar Hijau – Waktu Kuning (amber) n = jumlah fase dalam satu siklus L = Waktu hilang (lost Time ) dalam satu sklus (detik) WHA = Waktu Antar Hijau pada fase-I (detik) A = Waktu Kuning /amber (detik) R/A = Waktu hilang akibat persiapan berjalan (detik

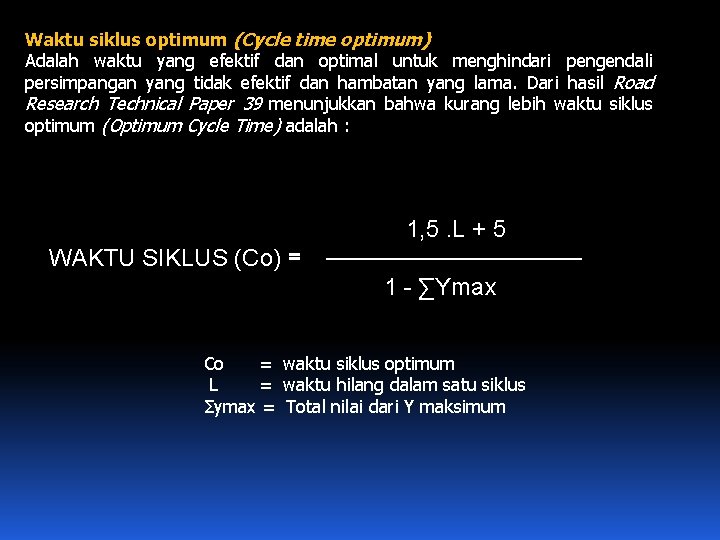

Waktu siklus optimum (Cycle time optimum) Adalah waktu yang efektif dan optimal untuk menghindari pengendali persimpangan yang tidak efektif dan hambatan yang lama. Dari hasil Road Research Technical Paper 39 menunjukkan bahwa kurang lebih waktu siklus optimum (Optimum Cycle Time) adalah : WAKTU SIKLUS (Co) = 1, 5. L + 5 1 - ∑Ymax Co = waktu siklus optimum L = waktu hilang dalam satu siklus Σymax = Total nilai dari Y maksimum

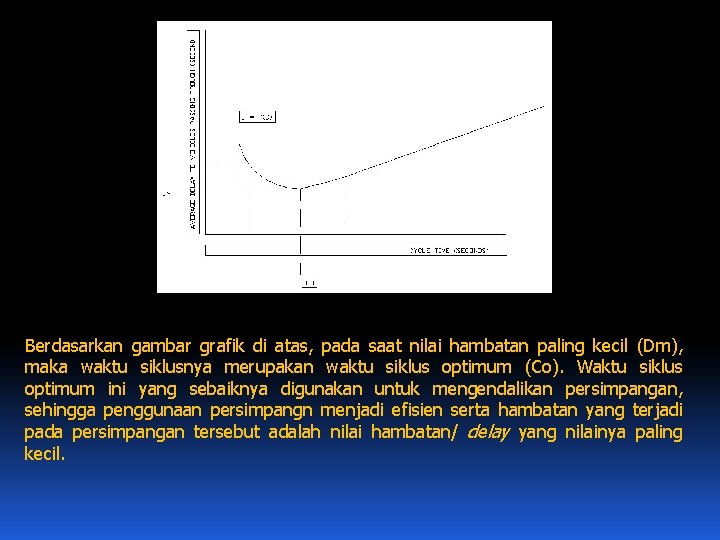

Berdasarkan gambar grafik di atas, pada saat nilai hambatan paling kecil (Dm), maka waktu siklusnya merupakan waktu siklus optimum (Co). Waktu siklus optimum ini yang sebaiknya digunakan untuk mengendalikan persimpangan, sehingga penggunaan persimpangn menjadi efisien serta hambatan yang terjadi pada persimpangan tersebut adalah nilai hambatan/ delay yang nilainya paling kecil.

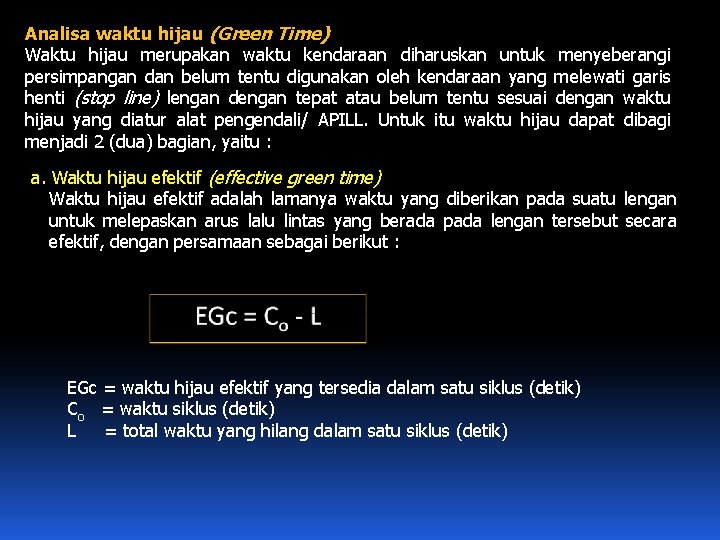

Analisa waktu hijau (Green Time) Waktu hijau merupakan waktu kendaraan diharuskan untuk menyeberangi persimpangan dan belum tentu digunakan oleh kendaraan yang melewati garis henti (stop line) lengan dengan tepat atau belum tentu sesuai dengan waktu hijau yang diatur alat pengendali/ APILL. Untuk itu waktu hijau dapat dibagi menjadi 2 (dua) bagian, yaitu : a. Waktu hijau efektif (effective green time) Waktu hijau efektif adalah lamanya waktu yang diberikan pada suatu lengan untuk melepaskan arus lalu lintas yang berada pada lengan tersebut secara efektif, dengan persamaan sebagai berikut : EGc = waktu hijau efektif yang tersedia dalam satu siklus (detik) Co = waktu siklus (detik) L = total waktu yang hilang dalam satu siklus (detik)

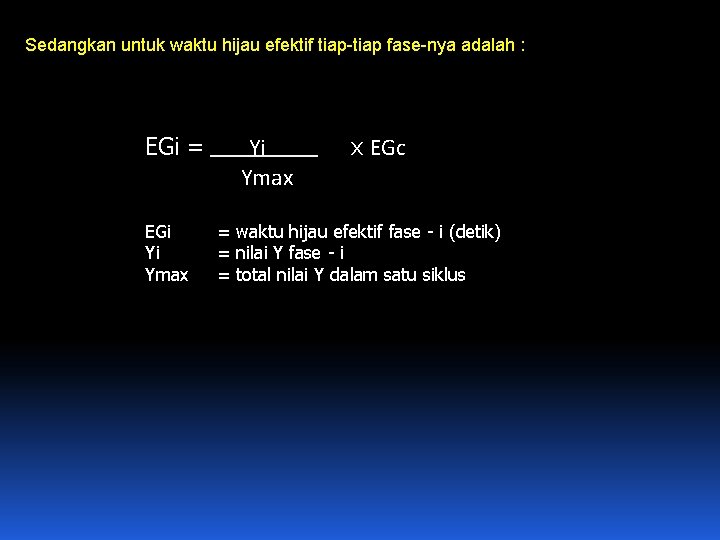

Sedangkan untuk waktu hijau efektif tiap-tiap fase-nya adalah : EGi = Yi x EGc Ymax EGi = waktu hijau efektif fase - i (detik) Yi = nilai Y fase - i Ymax = total nilai Y dalam satu siklus

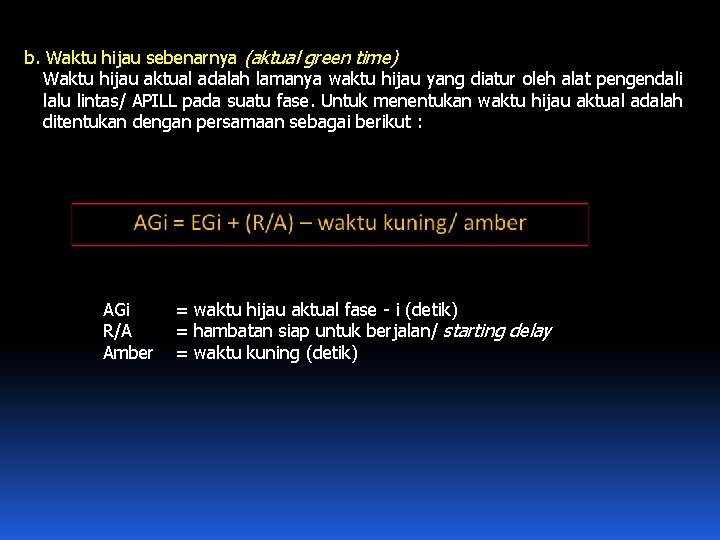

b. Waktu hijau sebenarnya (aktual green time) Waktu hijau aktual adalah lamanya waktu hijau yang diatur oleh alat pengendali lalu lintas/ APILL pada suatu fase. Untuk menentukan waktu hijau aktual adalah ditentukan dengan persamaan sebagai berikut : AGi = waktu hijau aktual fase - i (detik) R/A = hambatan siap untuk berjalan/ starting delay Amber = waktu kuning (detik)

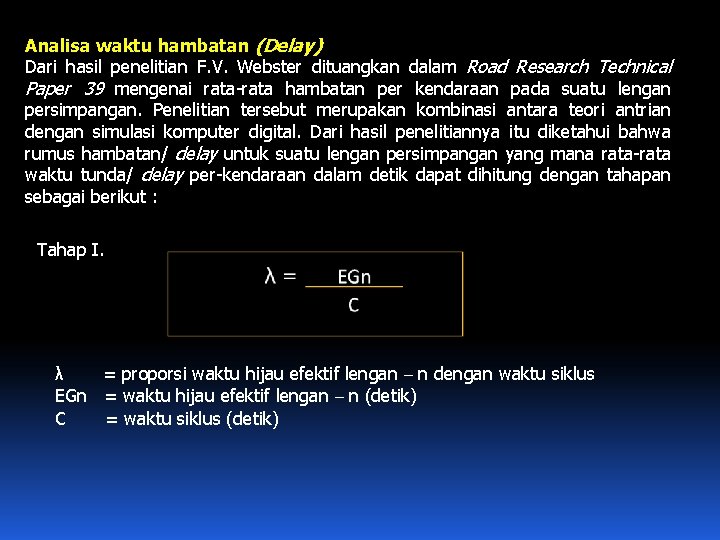

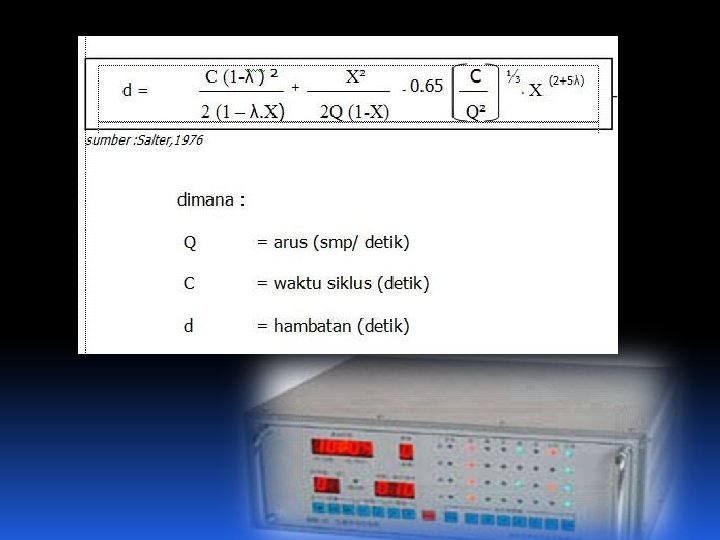

Analisa waktu hambatan (Delay) Dari hasil penelitian F. V. Webster dituangkan dalam Road Research Technical Paper 39 mengenai rata-rata hambatan per kendaraan pada suatu lengan persimpangan. Penelitian tersebut merupakan kombinasi antara teori antrian dengan simulasi komputer digital. Dari hasil penelitiannya itu diketahui bahwa rumus hambatan/ delay untuk suatu lengan persimpangan yang mana rata-rata waktu tunda/ delay per-kendaraan dalam detik dapat dihitung dengan tahapan sebagai berikut : Tahap I. λ = proporsi waktu hijau efektif lengan – n dengan waktu siklus EGn = waktu hijau efektif lengan – n (detik) C = waktu siklus (detik)

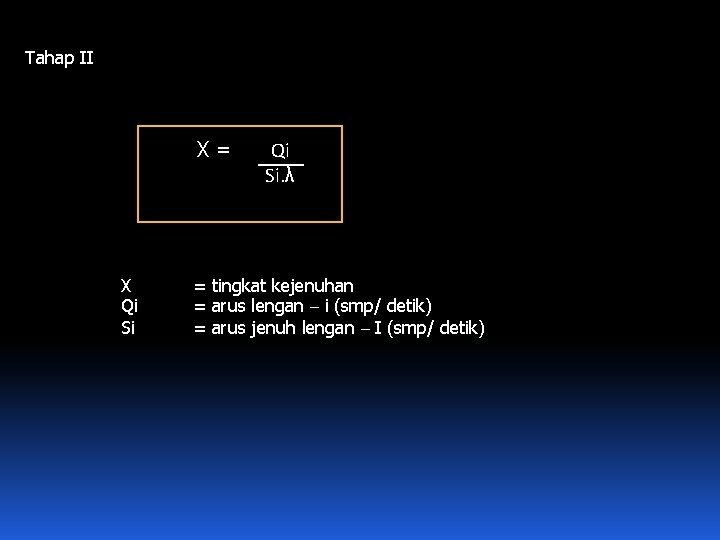

Tahap II X = Qi Si. λ X Qi Si = tingkat kejenuhan = arus lengan – i (smp/ detik) = arus jenuh lengan – I (smp/ detik)

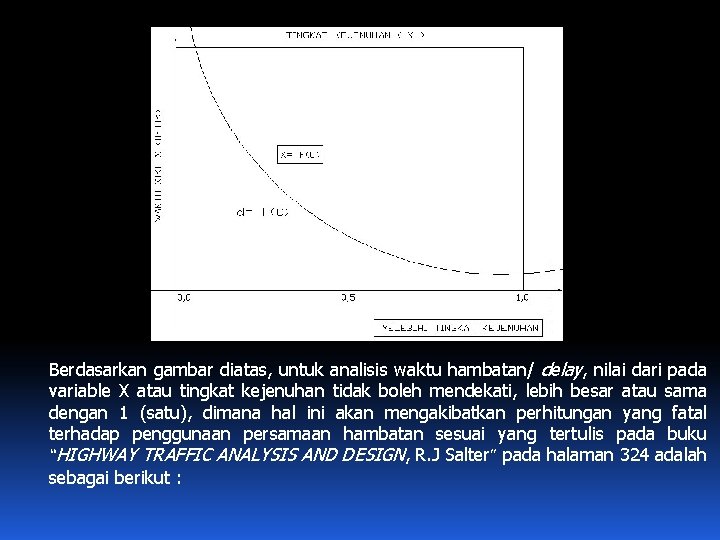

Berdasarkan gambar diatas, untuk analisis waktu hambatan/ delay, nilai dari pada variable X atau tingkat kejenuhan tidak boleh mendekati, lebih besar atau sama dengan 1 (satu), dimana hal ini akan mengakibatkan perhitungan yang fatal terhadap penggunaan persamaan hambatan sesuai yang tertulis pada buku “HIGHWAY TRAFFIC ANALYSIS AND DESIGN, R. J Salter” pada halaman 324 adalah sebagai berikut :

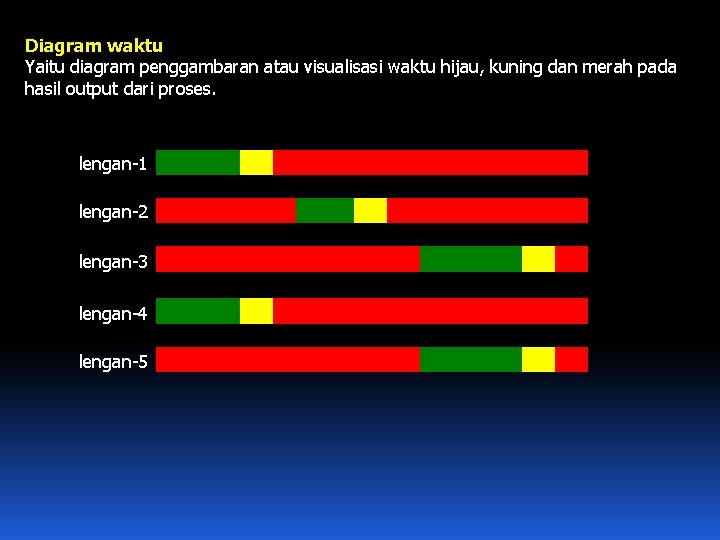

Diagram waktu Yaitu diagram penggambaran atau visualisasi waktu hijau, kuning dan merah pada hasil output dari proses. lengan-1 lengan-2 lengan-3 lengan-4 lengan-5
