Présentation parking : Lumière automatique 8 places dont 6 abritées et 2 non abritées 2 barrières (une entrée et une sortie)
Présentation parking : Bouton Prise de ticket Parking incomplet Parking complet Détecteur
Panneau frontal : D i j o n c t e u r Commandes manuelles Commandes auto et TCP/IP Alarme
Ordinateur :
IP = Adresse de l’ordinateur

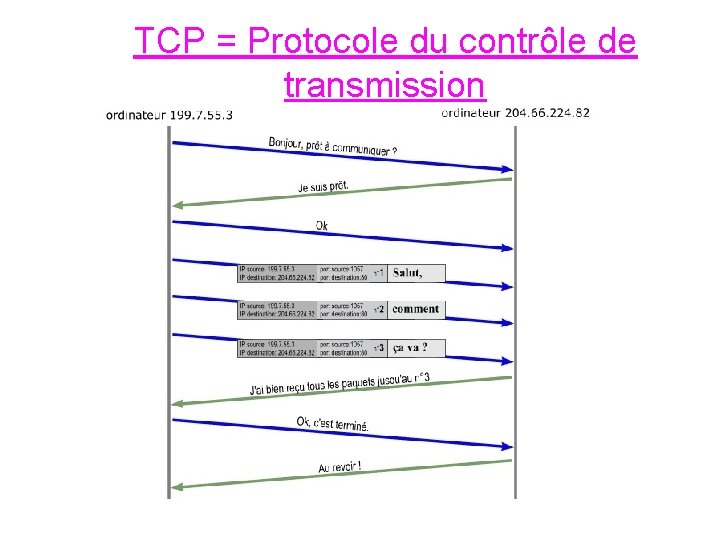

TCP = Protocole du contrôle de transmission
FONCTION D’USAGE automobiliste L’accès Parking automatique Contrôlable à distance Limiter l’accès

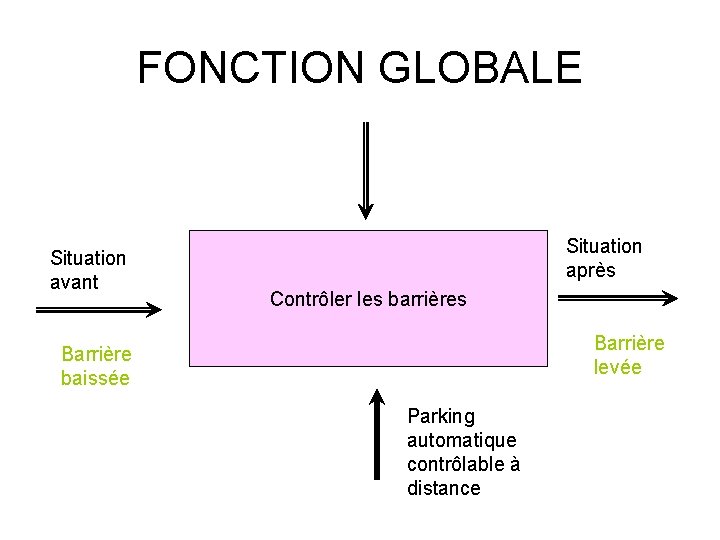

FONCTION GLOBALE Situation avant Situation après Contrôler les barrières Barrière levée Barrière baissée Parking automatique contrôlable à distance
FONCTION DE SERVICE automobiliste voiture places éclairage logiciel 1 FC barrières FC 9 FC 8 FC 4 3 FC Feux de signalisation aération FC 6 2 FC FC 7 électricité 5 FC Alarme incendie Parking auto préau Bouton prise de tickets FP: limiter l’accès FC 1: éclairer le parking FC 2: alerter en cas d’incendie FC 3: renseigner sur le nombre de place disponible FC 4: ventiler sous l’abri FC 5: payer le parking FC 5 FC 6: abriter les voitures FC 7: alimenter le parking FC 8: contrôler l’accès au parking FC 9: contrôler a distance
