PARAMETRI NAIZMENINE STRUJE 1 Trenutna vrednost U i
- Slides: 10
PARAMETRI NAIZMENIČNE STRUJE 1. Trenutna vrednost U i 2. Maksimalna vrednost 3. Perioda ωt 4. Frekvencija 5. Talasna dužina 6. Efektivna vrednost 7. Srednja vrednost 8. Faza u = Um sinωt i = Im sinωt 9. Početna faza 10. Kružna frekvencija

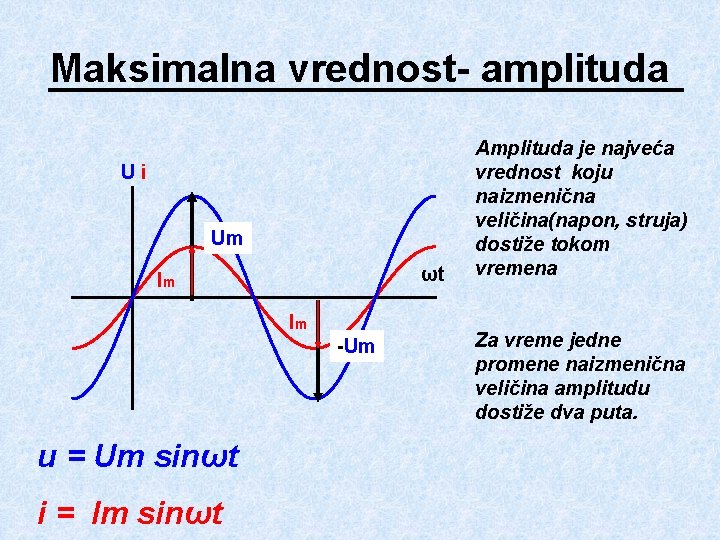

Maksimalna vrednost- amplituda Ui Um ωt Im Im -Um u = Um sinωt i = Im sinωt Amplituda je najveća vrednost koju naizmenična veličina(napon, struja) dostiže tokom vremena Za vreme jedne promene naizmenična veličina amplitudu dostiže dva puta.
PERIODA U i ωt T Perioda je vreme potrebno da naizmenična veličina načini jednu punu promenu. Posle isteka ovog vremena naizmenična veličina se ponavlja po intezitetu i po smeru.
FREKVENCIJA u ωt Frekvencija je broj celih ciklusa koje načini naizmenična veličina u jednoj sekundi T F = 1/ T Hz Herc

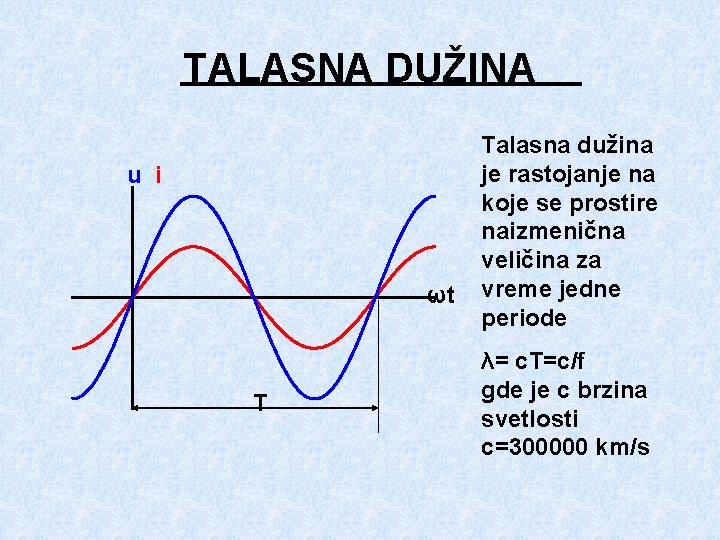

TALASNA DUŽINA u i ωt T Talasna dužina je rastojanje na koje se prostire naizmenična veličina za vreme jedne periode λ= c. T=c/f gde je c brzina svetlosti c=300000 km/s
EFEKTIVNA VREDNOST u i U I ωt Efektivna vrednost Naizmenične struje je ona njena vrednost koja oslobađa istu energiju kao i jednosmerna struja iste vrednosti
SREDNJA VREDNOST NAIZMENIČNE VELIČINE i Isr p 2 p wt

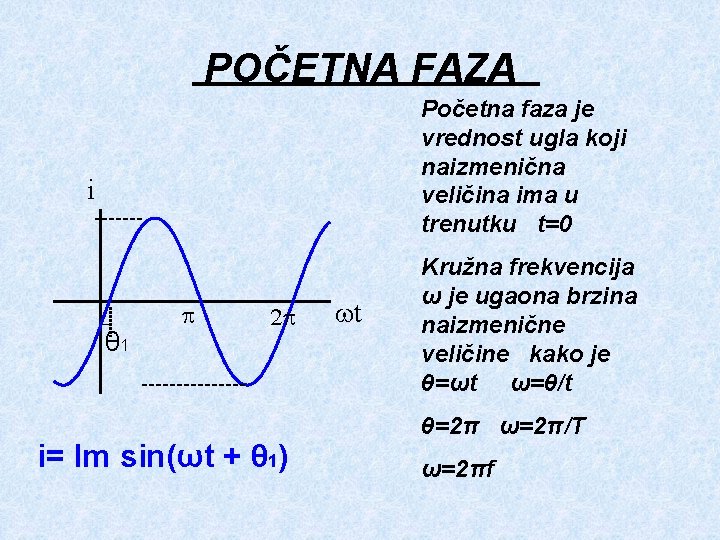

POČETNA FAZA Početna faza je vrednost ugla koji naizmenična veličina ima u trenutku t=0 i θ 1 p 2 p i= Im sin(ωt + θ 1) wt Kružna frekvencija ω je ugaona brzina naizmenične veličine kako je θ=ωt ω=θ/t θ=2π ω=2π/T ω=2πf
FAZA i Faza je trenutna vrednost ugla koji naizmenična veličina ima u ma kom trenutku θ θ 1 p 2 p i= Im sin(ωt + θ 1) wt θ=θ 1+ωt
FAZNA RAZLIKA JE RAZLIKA TRENUTNIH FAZA DVE NAIZMENIČNE VELIČINE θ=θ 1 -θ 2 p θ 1 θ 2 2 p wt
