parallelschakeling v b 1 v b 2 V

parallelschakeling v. b. 1 v. b. 2 V V V Alle meters geven dezelfde waarde V V v. b. 3 V V Alle V meters geven dezelfde waarde In een parallelschakeling zijn meerdere stroomkringen. Het gevolg hiervan is dat: - de spanning over ieder onderdeel hetzelfde is. - de stroomsterkte in de stroomkringen verschillend is. - als er één onderdeel uitvalt of kapot gaat werkt de rest nog steeds. Ut =U 1=U 2=U 3 U = constant

dia 2 Berekeningen PARALLEL schakeling I 1 I 2 2 1 Ut 1 Weerstand van 6Ω 2 Weerstand van 4Ω 3 Lampje met een weerstand van 12Ω 24 V Gevraagd: U 3 U 2 12Ω It Rt / Rv Een totale (bron) spanning van 24 V t U 1 3 4Ω t 6Ω Gegeven: I 3 Rv=vervangende weerstand Bereken alle onbekende spanningen, stroomsterktes en weerstanden R U I 1 R 1 =6 W U 1 = 24 V I 1 = 4 A I 1= U 1 / R 1 I 1 = 24 / 6 2 R 2 =4 W U 2 = 24 V I 2 = 6 A I 2= U 2 / R 2 I 2 = 24 / 4 3 R 3 = 12 W U 3 = 24 V I 3 = 2 A I 3= U 3 / R 3 I 3 = 24 / 12 t Rt =2 W Ut = 24 V It = 12 A R t = Ut / I t Rt = 24 / 12 Ut =U 1=U 2=U 3 PROBLEEM U = constant It =I 1+I 2+I 3

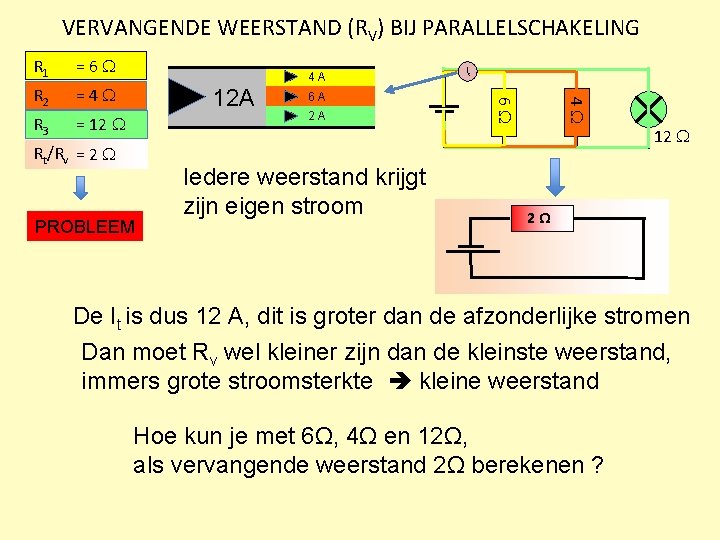

VERVANGENDE WEERSTAND (RV) BIJ PARALLELSCHAKELING R 2 =4 W R 3 = 12 W 4 A 12 A Rt/Rv = 2 W PROBLEEM 6 A 2 A Iedere weerstand krijgt zijn eigen stroom It 4 W =6 W 6 W R 1 12 W 2Ω De It is dus 12 A, dit is groter dan de afzonderlijke stromen Dan moet Rv wel kleiner zijn dan de kleinste weerstand, immers grote stroomsterkte kleine weerstand Hoe kun je met 6Ω, 4Ω en 12Ω, als vervangende weerstand 2Ω berekenen ?

Rv berekening Bij serieschakeling “Gewoon” optellen : Bij parallelschakeling “Omgekeerd” optellen : R 1 =6 W R 2 =4 W R 3 = 12 W Rt/Rv = 2 W Rv = R 1 + R 2 + R 3 +. . 1 1 + + +… = R 3 R 2 R 1 Rv 1 1 1 + + = 12 4 6 1 = 0, 5 Rv Rv = 2 Ω
