Parallelepipedo LE PROIEZIONI ASSONOMETRICHE ASSONOMETRIA ISOMETRICA 1 cm
- Slides: 19
Parallelepipedo LE PROIEZIONI ASSONOMETRICHE
ASSONOMETRIA ISOMETRICA
1 cm Assonometria isometrica di un parallelepipedo Lunghezza OA = 5 cm; z Larghezza OB = 3 cm; Altezza OC = 12 cm C x y Apertura a piacere 1 1 cm 3 B 2 O 1 cm A
C D x y A B O
Assonometria isometrica di un parallelepipedo Lunghezza OA = 5 cm; z Larghezza OB = 3 cm; Altezza OC = 12 cm C D x y A B O
Assonometria isometrica di un parallelepipedo G Lunghezza OA = 5 cm; z Larghezza OB = 3 cm; F Altezza OC = 12 cm E C D x y A B O
Assonometria isometrica di un parallelepipedo G Lunghezza OA = 5 cm; z Larghezza OB = 3 cm; F Altezza OC = 12 cm E C D x y A B O
ASSONOMETRIA MONOMETRICA
1 cm Assonometria monometrica di un parallelepipedo Lunghezza OA = 5 cm; z Larghezza OB = 3 cm; Altezza OC = 10 cm x C y Apertura a piacere A 4 1 B 2 O 1 cm 3
x C D y A B O
Assonometria monometrica di un parallelepipedo Lunghezza OA = 5 cm; z Larghezza OB = 3 cm; Altezza OC = 10 cm x C D y A B O
Assonometria monometrica di un parallelepipedo G Lunghezza OA = 5 cm; z F Larghezza OB = 3 cm; Altezza OC = 10 cm E x C D y A B O
Assonometria monometrica di un parallelepipedo G Lunghezza OA = 5 cm; z F Larghezza OB = 3 cm; Altezza OC = 10 cm E x C D y A B O
ASSONOMETRIA CAVALIERA

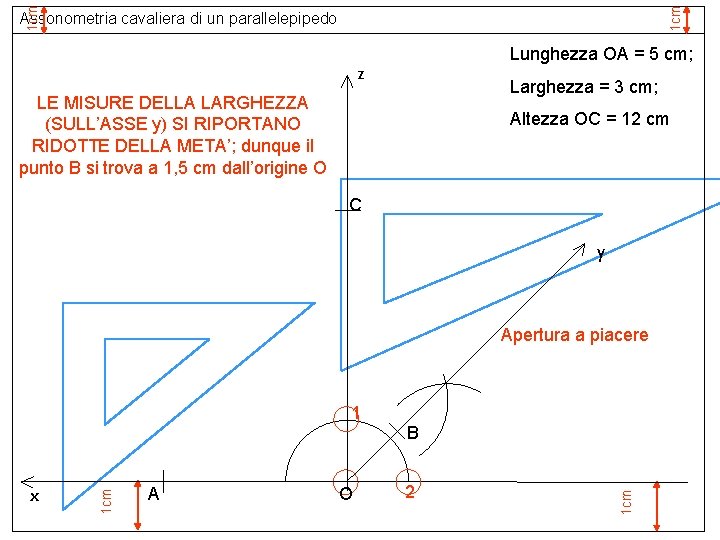

1 cm Assonometria cavaliera di un parallelepipedo Lunghezza OA = 5 cm; z Larghezza = 3 cm; LE MISURE DELLA LARGHEZZA (SULL’ASSE y) SI RIPORTANO RIDOTTE DELLA META’; dunque il punto B si trova a 1, 5 cm dall’origine O Altezza OC = 12 cm C y Apertura a piacere 1 A O 2 1 cm x 1 cm B
C y D x A B O
Assonometria cavaliera di un parallelepipedo Lunghezza OA = 5 cm; z Larghezza = 3 cm; Altezza OC = 12 cm C y D x A B O

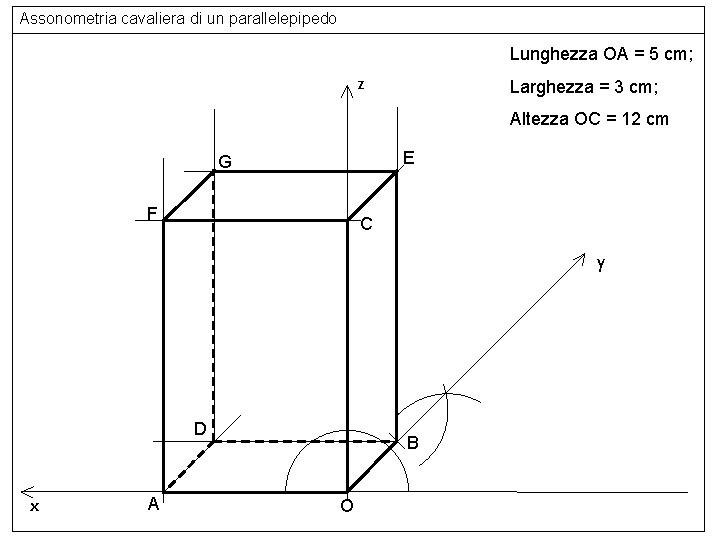

Assonometria cavaliera di un parallelepipedo Lunghezza OA = 5 cm; z Larghezza = 3 cm; Altezza OC = 12 cm E G F C y D x A B O
Assonometria cavaliera di un parallelepipedo Lunghezza OA = 5 cm; z Larghezza = 3 cm; Altezza OC = 12 cm E G F C y D x A B O
