PANDUAN PEMBUATAN POLIGON GAYA A C F 3

PANDUAN PEMBUATAN POLIGON GAYA

A C F 3 ? F 1 Besar, arah kerja, garis kerja B F 2 ? Besar, arah kerja

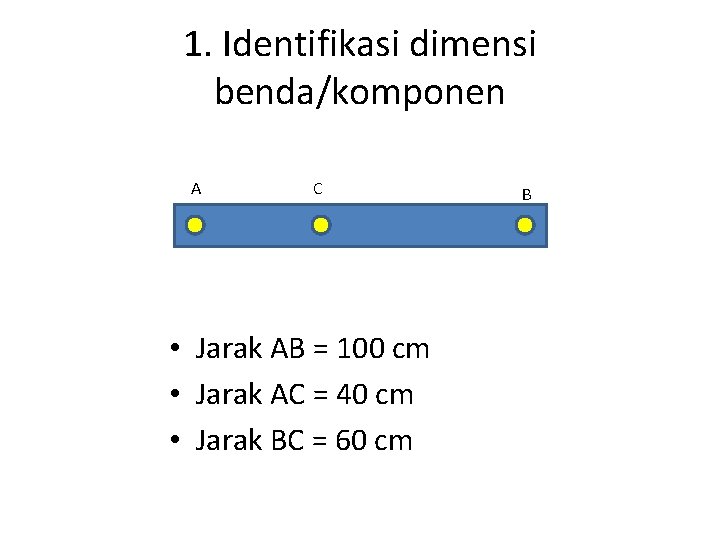

1. Identifikasi dimensi benda/komponen A C • Jarak AB = 100 cm • Jarak AC = 40 cm • Jarak BC = 60 cm B

2. Buat Skala Gambar Perhatikan ukuran terbesar dan terkecil !! Misal anda ingin menggambarkan jarak AB (100 cm) menjadi 10 cm dikertas. 10 cm : 100 cm 1 cm : 10 cm 1 mm : 1 cm

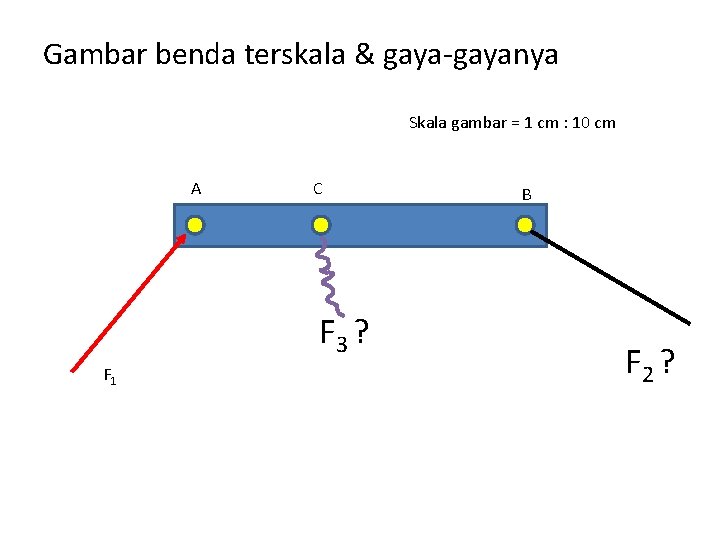

Gambar benda terskala & gaya-gayanya Skala gambar = 1 cm : 10 cm A C F 3 ? F 1 B F 2 ?

3. Terapkan persamaan Keseimbangan

Quest ! • Apakah ada yg perlu direduksi ? – Mencari resultan gaya-gaya yang diketahui lengkap – Menerapkan persamaan momen pada suatu titik tertentu • Buat poligon gaya OK ? • Terapkan persamaan keseimbangan kedua. ketiga gaya berpotongan disatu titik.

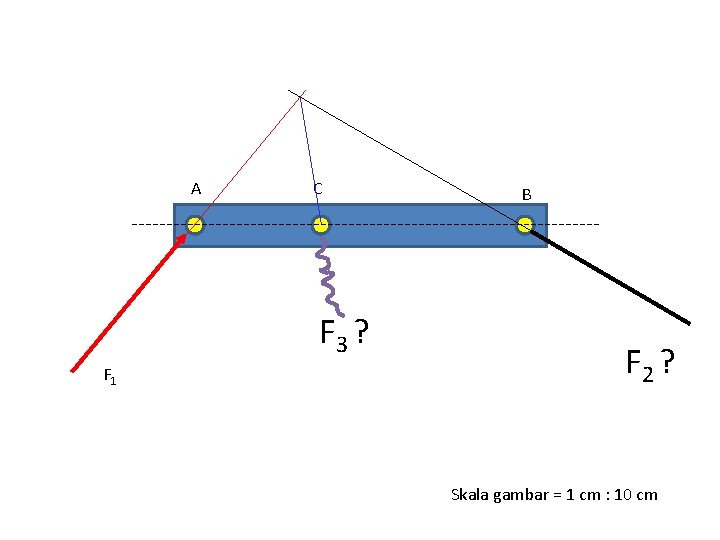

A C F 3 ? F 1 B F 2 ? Skala gambar = 1 cm : 10 cm

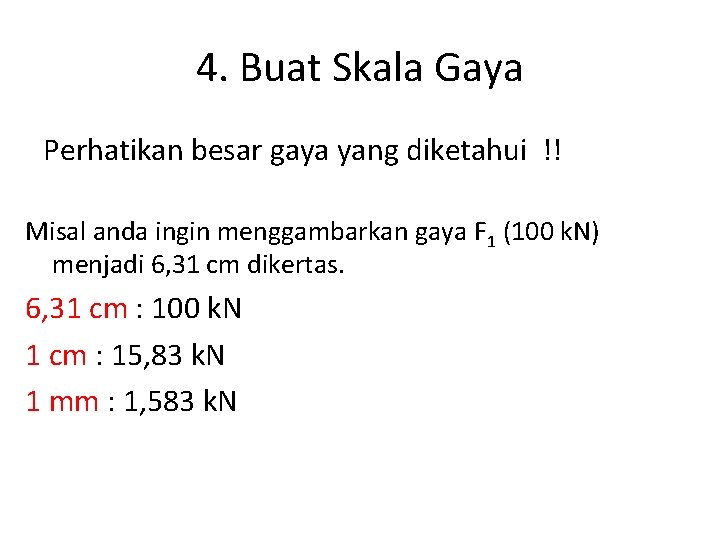

4. Buat Skala Gaya Perhatikan besar gaya yang diketahui !! Misal anda ingin menggambarkan gaya F 1 (100 k. N) menjadi 6, 31 cm dikertas. 6, 31 cm : 100 k. N 1 cm : 15, 83 k. N 1 mm : 1, 583 k. N

Tips Skala Gaya ! • Buat poligon gaya yang tidak terlalu besar juga tidak kekecilan. Enak dilihat

5. Poligon Gaya Poligon gaya selalu dimulai dengan titik OF

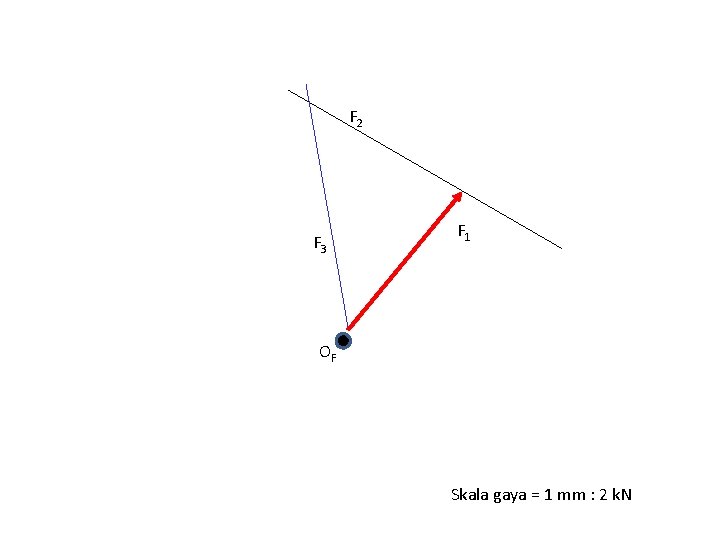

F 2 F 3 F 1 OF Skala gaya = 1 mm : 2 k. N

F 2 F 3 F 1 OF Skala gaya = 1 mm : 2 k. N

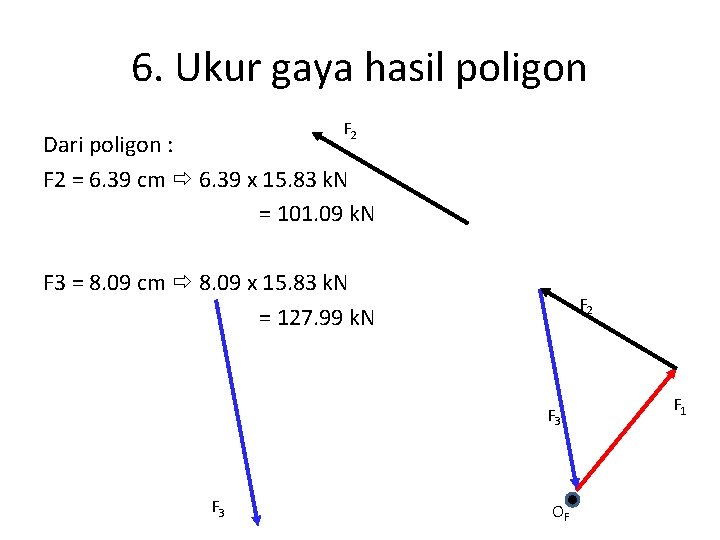

6. Ukur gaya hasil poligon F 2 Dari poligon : F 2 = 6. 39 cm 6. 39 x 15. 83 k. N = 101. 09 k. N F 3 = 8. 09 cm 8. 09 x 15. 83 k. N = 127. 99 k. N F 2 F 3 OF F 1

Selamat mencoba…
