Pandangan Potongan Yang dimaksud dengan potongan adalah gambar
![Pandangan Potongan Pandangan Potongan](https://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-1.jpg)
Pandangan Potongan
![�Yang dimaksud dengan potongan adalah gambar yang menampilkan bagian-bagian yang tersembunyi atau membuang bagian �Yang dimaksud dengan potongan adalah gambar yang menampilkan bagian-bagian yang tersembunyi atau membuang bagian](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-2.jpg)

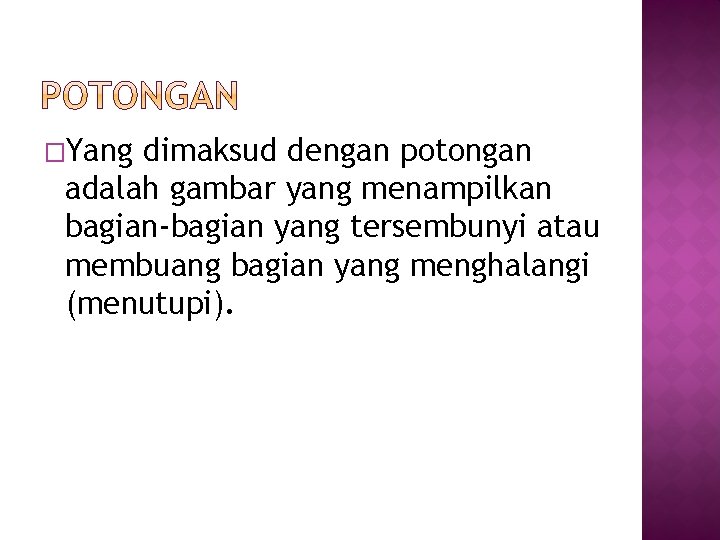

�Yang dimaksud dengan potongan adalah gambar yang menampilkan bagian-bagian yang tersembunyi atau membuang bagian yang menghalangi (menutupi).
![�Fungsi dari potongan ialah memperlihatkan bagian-bagian dalam dari benda yang berbentuk rumit dan berongga �Fungsi dari potongan ialah memperlihatkan bagian-bagian dalam dari benda yang berbentuk rumit dan berongga](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-3.jpg)

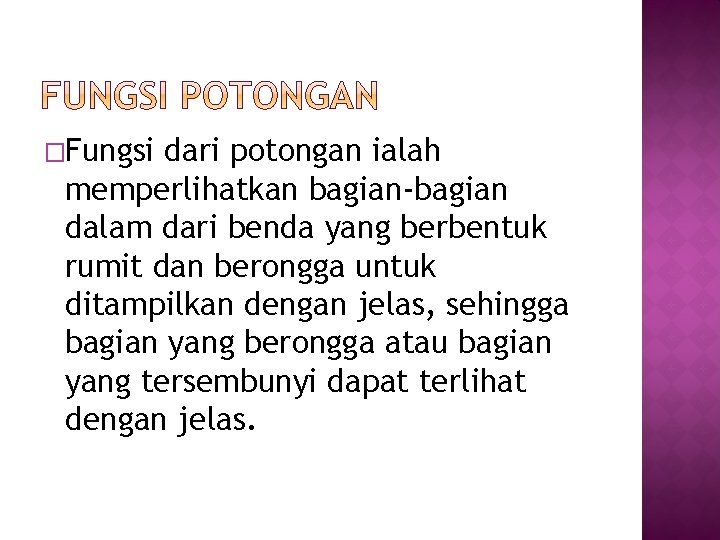

�Fungsi dari potongan ialah memperlihatkan bagian-bagian dalam dari benda yang berbentuk rumit dan berongga untuk ditampilkan dengan jelas, sehingga bagian yang berongga atau bagian yang tersembunyi dapat terlihat dengan jelas.
![� Gambar potongan atau irisan dapat dijelaskan dengan menggunakan pemisalan benda yang dipotong dengan � Gambar potongan atau irisan dapat dijelaskan dengan menggunakan pemisalan benda yang dipotong dengan](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-4.jpg)

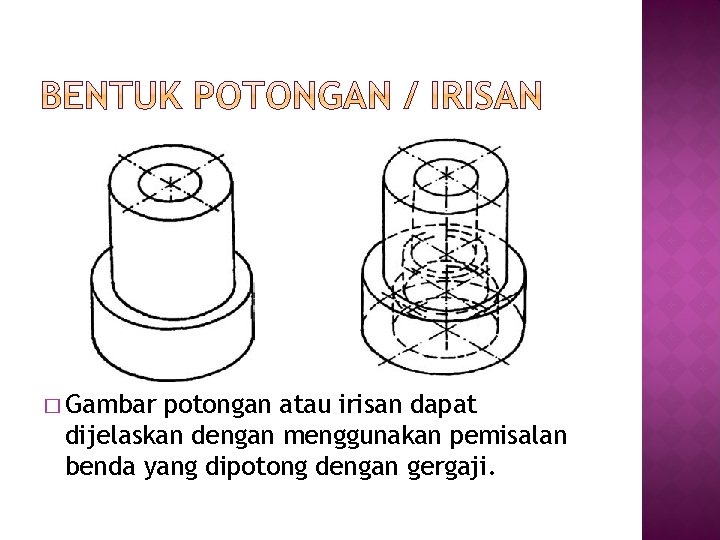

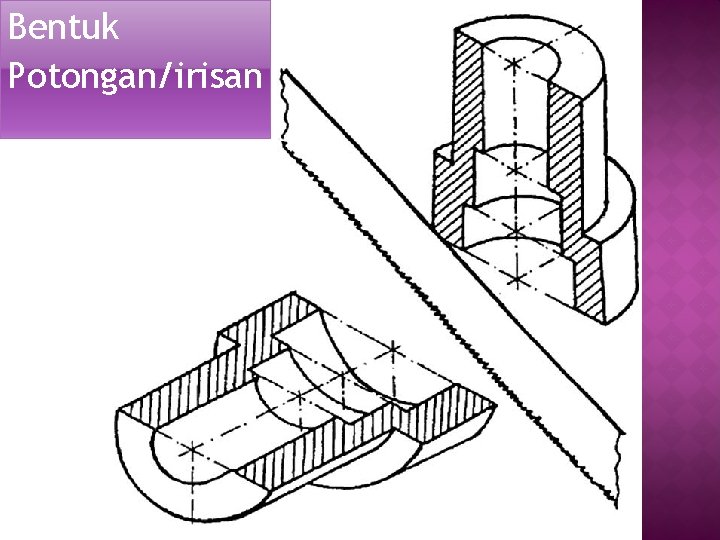

� Gambar potongan atau irisan dapat dijelaskan dengan menggunakan pemisalan benda yang dipotong dengan gergaji.
![Bentuk Potongan/irisan Bentuk Potongan/irisan](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-5.jpg)
Bentuk Potongan/irisan
![](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-6.jpg)
![� Untuk menjelaskan gambar yang dipotong, perlu adanya tanda pemotongan yang sudah ditetapkan sesuai � Untuk menjelaskan gambar yang dipotong, perlu adanya tanda pemotongan yang sudah ditetapkan sesuai](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-7.jpg)

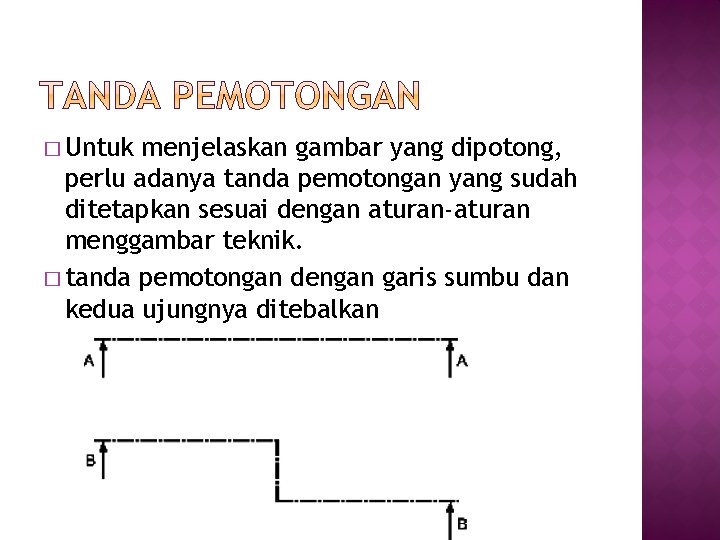

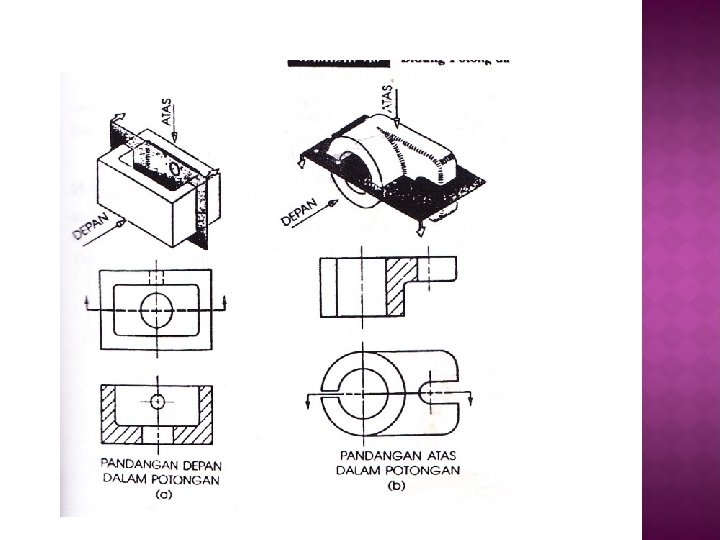

� Untuk menjelaskan gambar yang dipotong, perlu adanya tanda pemotongan yang sudah ditetapkan sesuai dengan aturan-aturan menggambar teknik. � tanda pemotongan dengan garis sumbu dan kedua ujungnya ditebalkan
![](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-8.jpg)
![� Jenis-Jenis � Gambar Gambar Potongan penuh potongan separuh potongan sebagian/setempat atau lokal � � Jenis-Jenis � Gambar Gambar Potongan penuh potongan separuh potongan sebagian/setempat atau lokal �](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-9.jpg)

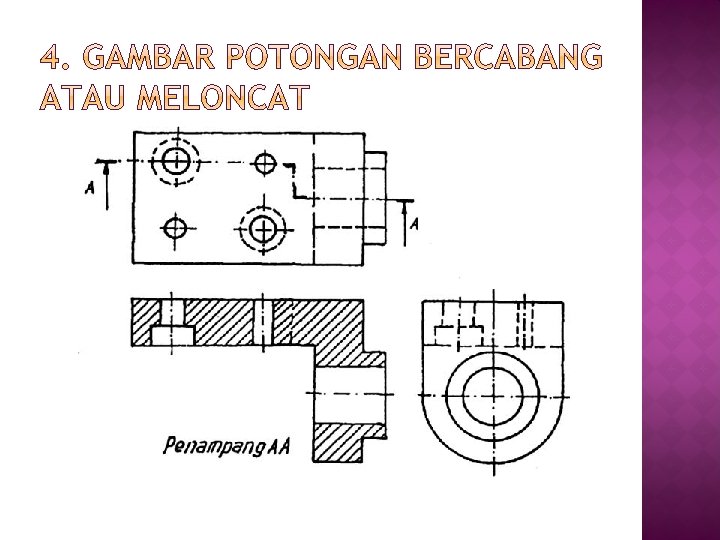

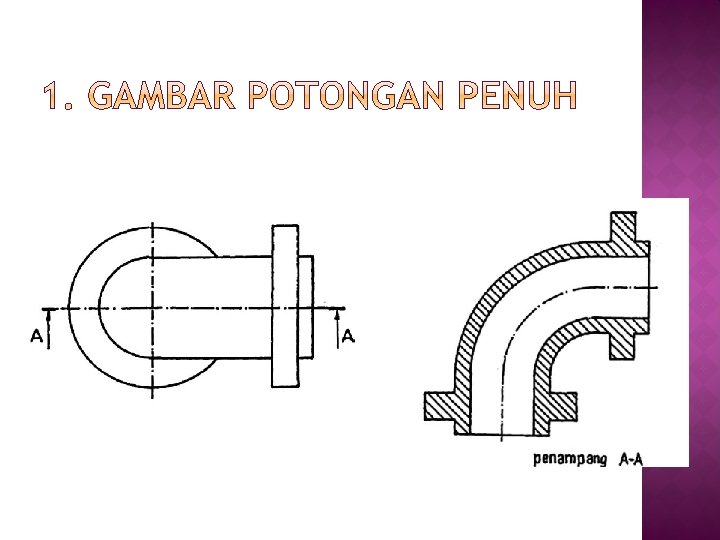

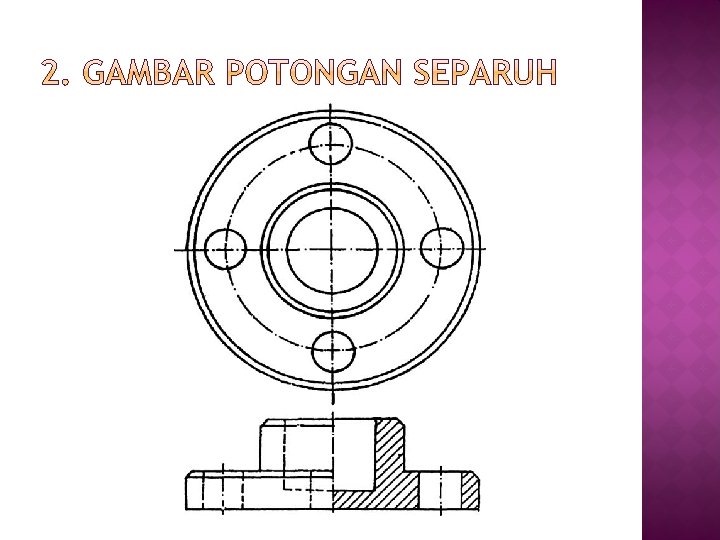

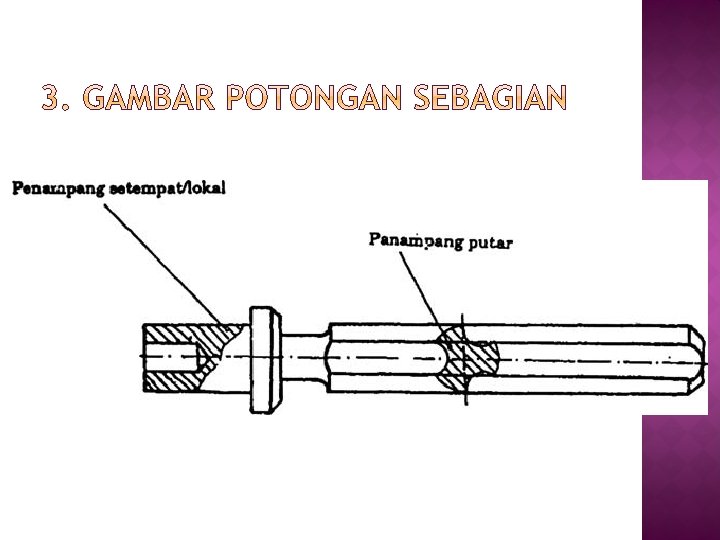

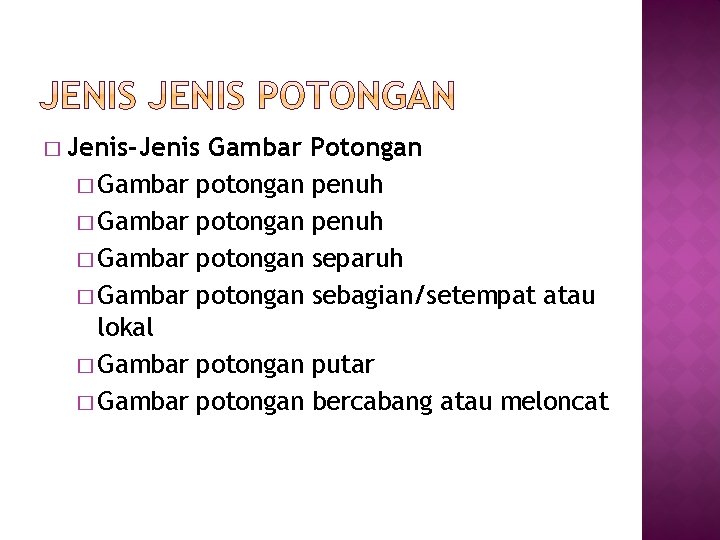

� Jenis-Jenis � Gambar Gambar Potongan penuh potongan separuh potongan sebagian/setempat atau lokal � Gambar potongan putar � Gambar potongan bercabang atau meloncat
![](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-10.jpg)
![](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-11.jpg)
![](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-12.jpg)
![](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-13.jpg)
![� Untuk membedakan gambar proyeksi yang dipotong dengan gambar pandangan maka gambar potongan/irisan perlu � Untuk membedakan gambar proyeksi yang dipotong dengan gambar pandangan maka gambar potongan/irisan perlu](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-14.jpg)

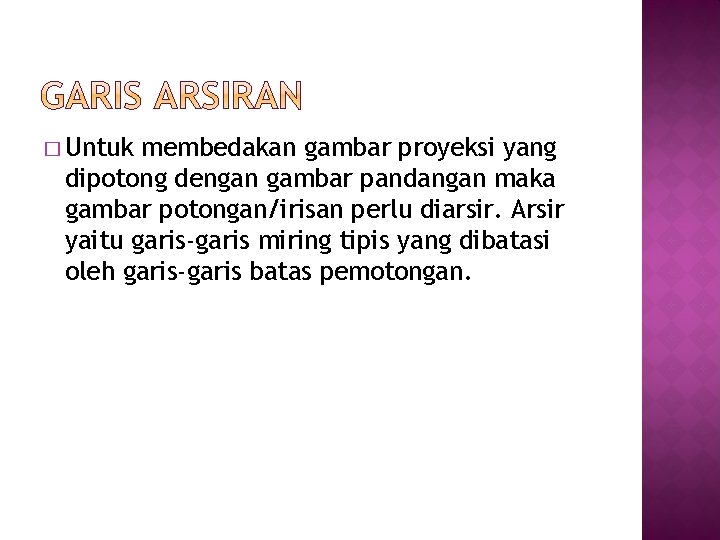

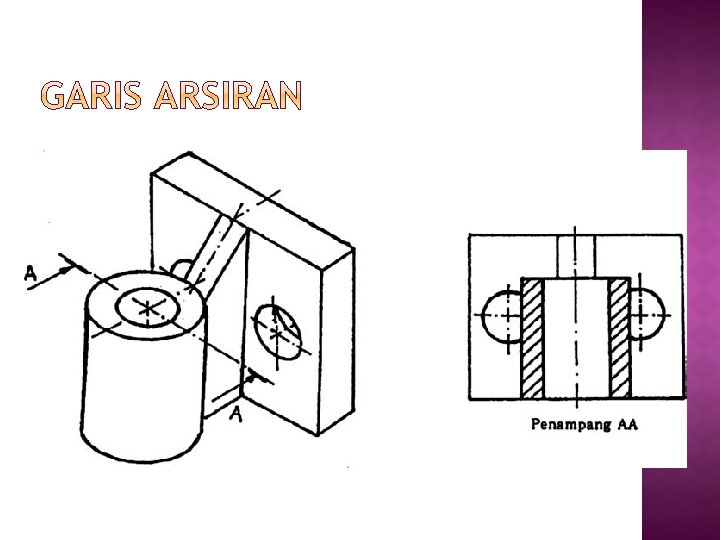

� Untuk membedakan gambar proyeksi yang dipotong dengan gambar pandangan maka gambar potongan/irisan perlu diarsir. Arsir yaitu garis-garis miring tipis yang dibatasi oleh garis-garis batas pemotongan.
![](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-15.jpg)
![](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-16.jpg)
![� Ketentuan-Ketentuan Dasar Pencatuman Ukuran � Agar tidak menimbulkan keraguan di dalam membaca gambar, � Ketentuan-Ketentuan Dasar Pencatuman Ukuran � Agar tidak menimbulkan keraguan di dalam membaca gambar,](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-17.jpg)

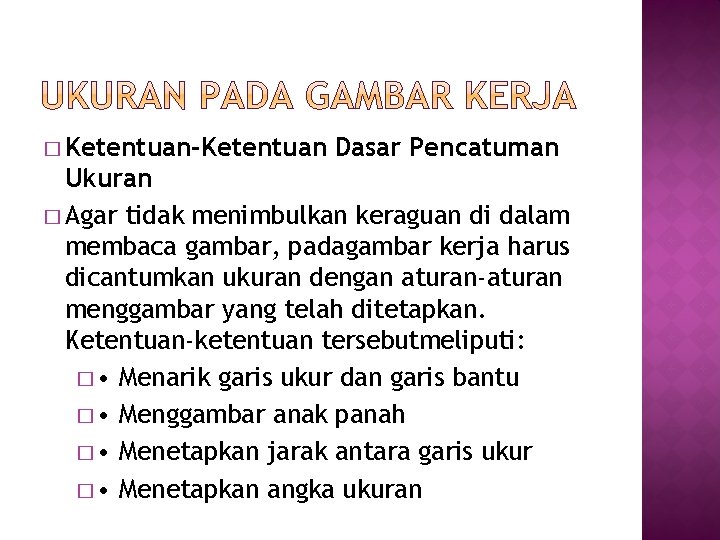

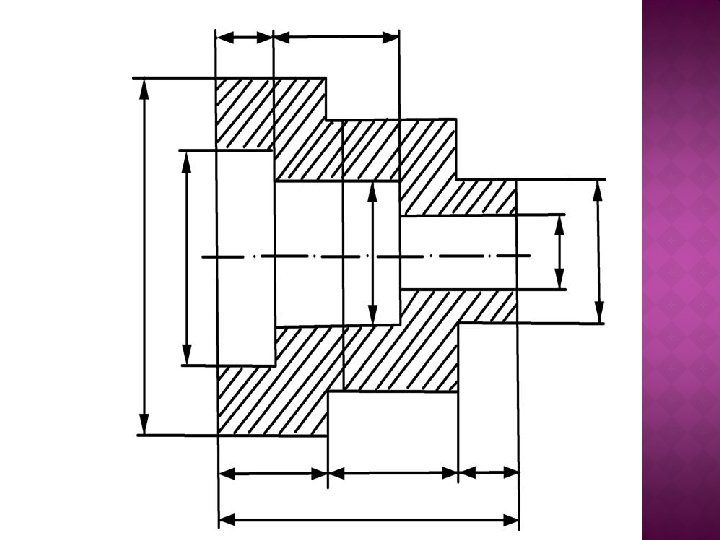

� Ketentuan-Ketentuan Dasar Pencatuman Ukuran � Agar tidak menimbulkan keraguan di dalam membaca gambar, padagambar kerja harus dicantumkan ukuran dengan aturan-aturan menggambar yang telah ditetapkan. Ketentuan-ketentuan tersebutmeliputi: � • Menarik garis ukur dan garis bantu � • Menggambar anak panah � • Menetapkan jarak antara garis ukur � • Menetapkan angka ukuran
![](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-18.jpg)

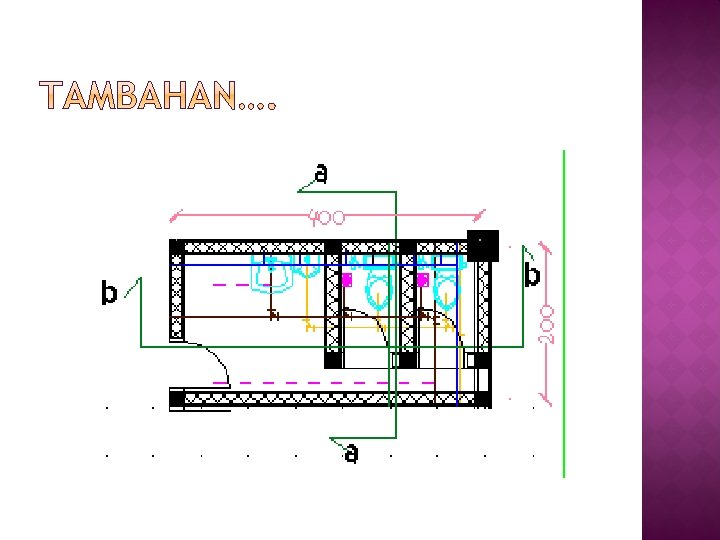

![](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-19.jpg)

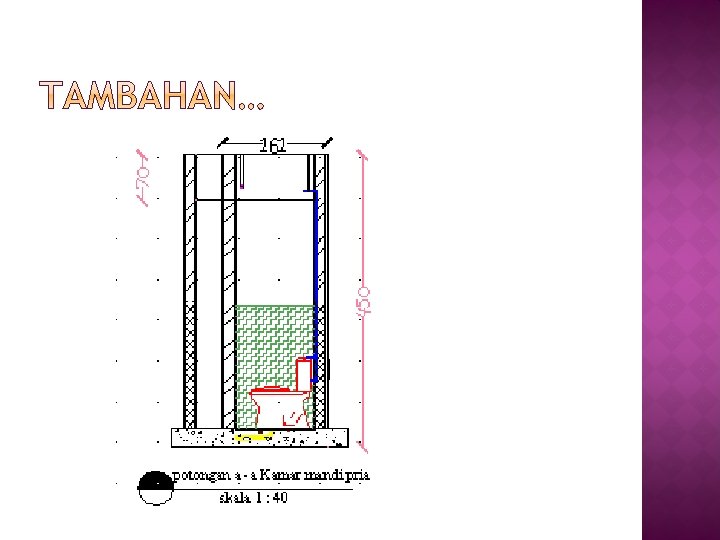

![](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-20.jpg)

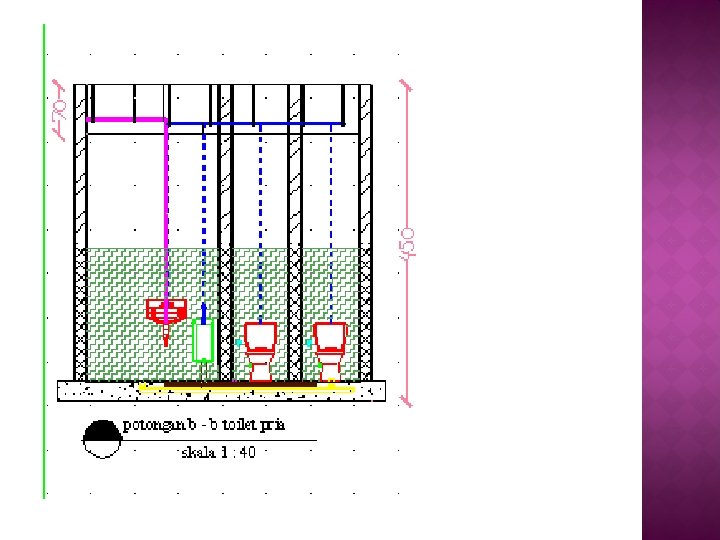

![](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-21.jpg)
![](http://slidetodoc.com/presentation_image_h/8df0a87253f65e57dd538fdac09ca12a/image-22.jpg)
- Slides: 22
