Panda X Particle and Astrophysical Xenon Experiments Panda

Panda. X: Particle and Astrophysical Xenon Experiments • 暗物质实验：Panda. X-I, Panda. X-II, Panda. X-4 T • 无中微子双贝塔衰变实验：Panda. X-III Panda. X-I: 120 kg 2009 -2014 Panda. X-II: 500 Panda. X-x. T: multi-ton kg (~4 -T) 2014 -2018 Future CJPL-I Panda. X-III: 200 kg to 1 ton HP gas 136 Xe Future CJPL-II

Panda. X-I&II 电子学与数据获取系统 • PMT波形采样采用 100 MHz，14 bit, 商业插件 • Panda. X-I触发系统基于模拟信号 • Panda. X-II触发系统基于商业可编程FPGA 2016 JINST 11 T 04002, ar. Xiv: 1602. 00858 2017 JINST 12 T 08004, ar. Xiv: 1707. 02134

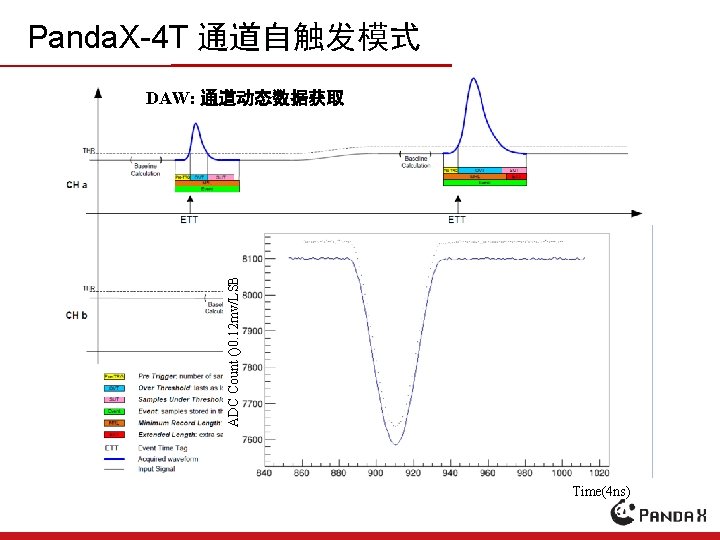

Panda. X-4 T 通道自触发模式 ADC Count ()0. 12 mv/LSB DAW: 通道动态数据获取 Time(4 ns)

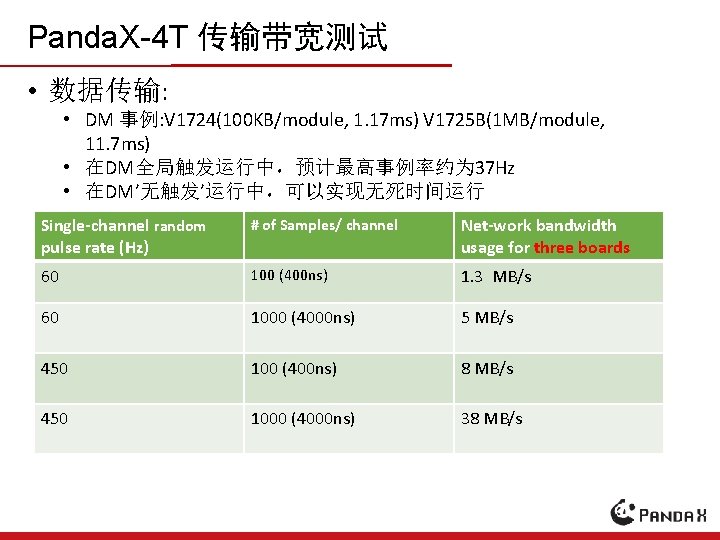

Panda. X-4 T 传输带宽测试 • 数据传输: • DM 事例: V 1724(100 KB/module, 1. 17 ms) V 1725 B(1 MB/module, 11. 7 ms) • 在DM全局触发运行中，预计最高事例率约为 37 Hz • 在DM’无触发’运行中，可以实现无死时间运行 Single-channel random pulse rate (Hz) # of Samples/ channel Net-work bandwidth usage for three boards 60 100 (400 ns) 1. 3 MB/s 60 1000 (4000 ns) 5 MB/s 450 100 (400 ns) 8 MB/s 450 1000 (4000 ns) 38 MB/s

Thanks！
