Panam Repblica de Panam Empresa de Transmisin Elctrica

Panamá República de Panamá Empresa de Transmisión Eléctrica; S. A. Lecciones aprendidas de la integración de • Energías Renovables y sus • consideraciones metrológicas Ing. Alonso Castillo L. acastillo@etesa. com. pa

Estructura General del Mercado Secretaría Energía G G TRANSMISIÓN CND D D Clientes Regulados Autoridad Servicio Público D Grandes Clientes

Mercado Eléctrico Regional (MER) AMM ENEE UT CNDC ICE EOR CND

Portafolio de Generación (12) TERMO (38) HIDRO CARBON (13) FOTOVOLTÁICO (2) EÓLICO (1) GAS METANO

Estructura General del Mercado 2 Empresas Transmisión 3 Empresas Distribución Grandes Clientes: Cementeras, Supermercados, hoteles, hospitales, Embajadas, Fábricas.

Código Fotovoltáico & Redes Catalogan a la energía tanto solar como eólica como intermitente y por ende de riesgo para la seguridad y estabilidad del Sistema Interconectado Nacional - SIN Alcance • Aplica para todos, sin importar la fecha de instalación y entrada en operación • Además , todos deben cumplir con el RO Norma Operativa • Tolerancia a las desviaciones de frecuencia y voltaje • Respuesta de frecuencia • Funciones de control de voltaje y potencia activa Normas de Calidad • Armónicos y Flicker • Funciones de reducción de potencia

INSERCIÓN FOTOVOLTÁICA 1. Directo a ETESA 2. Indirecto a ETESA – Línea hacia Gen convencional 3. Indirecto a ETESA – Línea hacia Distribuidor 4. Red de Distribución 1 N P P N 3 3 N P P N 4 P N 2

IGBT SMEC M c M p a 1 G 1 Caja Centralizadora Sensores an INDICACIÓN: XRUPT Control Local / Remoto G n f 1 MEDICIÓN: Watt, Vars , Referencia Watt, Frec, Voltajes(Fn), Corrientes Radiación, Temperatura. Watt, Vars, Voltajes (fn), Corrientes Interruptor AC CONTROL Interruptor Referencia Watt fn

Características SMEC Grabar: cada 15 minutos x 12 días Los transformadores de potencial (TP) y de corriente (TC) deben ser de clase 0. 2 según las normas IEC 600441 / 60044 -2 o clase 0. 3 para la norma ANSI / IEEE C 57. 13. Variables: Energía activa y reactiva entrando y saliendo, voltajes & corriente por fase, Demanda integrada en 15 minutos -TC y TP: Medidor Precisión 0, 2 IEEE / ANSI C 12. 1, IEEE / ANSI C 12. 20 e IEC 60687. -TC o TP NO: Medidor Precisión 0, 5 Comunicación: -MV-90 -Dos puertos (local Remoto) -Software propietario e inducción en su uso IEEE / ANSI C 12. 1, IEEE / ANSI C 12. 20 e IEC 60687. -Sincronizado por el CND mediante password o localmente por GPS. -Fotocélula contador tipo Ferrari o Electrónico para la calibración.

Longividad de los SMEC Reglamento de Operación - RO Tomo IV, Capítulo II SES SAS Previa SAS Mejora SAS Avería SAS Inicial SAS Anual 22 Julio 2016 Metodología para la Verificación SMEC – MVS 10 Diciembre 2009 Metodología para la Administración del sistema de Medición comercial – MAM 20 Enero 2015

Servicio de Auditoría SMEC

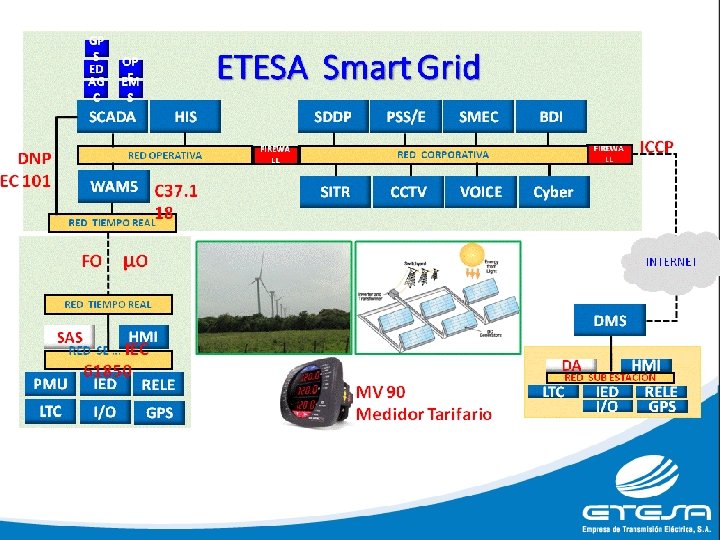

Server MV 90 -Pri VALIDACIÓN - LEGITIMIDAD • Bajo Voltaje & Diferencia entre fases • Diferencia entre fase de corriente • Hora – Medidor Vs Servidor • Longitud del Intervalo • Pérdida de datos • Alerta por cambio de configuración • Estado de la batería del medidor • Falta de alimentación • Overflow de muestra dato • Número de serie • Dirección Server MV 90 -Sec PC-Xi 1 LAN CORP CND LAN CORP ETESA PC-Xi PC 1 PC n DIGIPORT RS 232 Mod MUX ABONADO FO VPN LAN IP Privado Estructura para la Adquisición de data SMEC WAN IP Público

Amenaza Ubicación física SMEC mayor incidencia de avería Precio de energía SPOT no incentiva la inversión - ED Energia intermitente, dificulta contratos a plazo. Debilidad Oportunidad Fortaleza SMEC iguales para todos los Agentes asegura su correcto Energia limpia y renovable. SMEC Cumple con el RO nacional más no, con el EOR Utilizar medidores que midan los parámetros de calidad Flicker y THD Contratos directos de interés con generadores convencional

www. etesa. com. pa www. cnd. com. pa Ing. Alonso Castillo L. . acastillo@etesa. com. pa

Sistema de Protección Especial

Sistema de Protección Especial
