Palety ładunkowe Systemy logistyczne Marek Stanisławski
Definicja palety Palety ładunkowe – to pomocnicze urządzenia magazynowo – transportowe, służące do formowania jednostek ładunkowych i przeznaczone do : Ø układania na nich lub w nich ładunków Ø przemieszczania za pomocą mechanicznych urządzeń przeładunkowych
Klasyfikacja palet Palety płaskie słupkowe skrzyniowe specjalizowane
Palety płaskie Są to urządzenia jedno– lub dwupłytowe, odwracalne lub nieodwracalne, dwu- lub czterowejściowe, bez skrzydeł lub ze skrzydłami, wykonane z drewna, metalu, tworzywa sztucznego, tektury lub z materiałów mieszanych, jednorazowego lub wielokrotnego użytku, na płytach nośnych, na których można składować ładunki posiadające kształty umożliwiające układanie w stabilnych warstwach
• Ważną rolę wśród tego rodzaju urządzeń odgrywają palety ładunkowe płaskie drewniane jednopłytowe czterowejściowe bez skrzydeł 800 x 1200 mm typu EUR, które produkowane są w oparciu o wymagania określone w karcie Międzynarodowego Związku Kolejowego ( UIC ) • Produkują je firmy posiadające specjalną licencję nadaną przez jednostkę upoważnioną przez UIC, w Polsce Polski Komitet Narodowy EPAL, a odbiór poszczególnych partii produkcyjnych odbywa się również przez jednostkę posiadającą specjalne upoważnienie
Dostępne rozmiary palet EUR
Jak rozpoznać certyfikowaną paletę EUR Znormalizowany rozstaw gwoździ, tylko tak rozmieszczone gwoździe zapewniają wymaganą wytrzymałość Frezowane deski dolne, operowanie wózkiem widłowym jest znacznie łatwiejsze
Na lewym wsporniku wypalony znak European Pallet Association EPAL Bez obliny i bez pleśni
Na środkowym wsporniku wypalony znak europejskiej kolei udzielającej zezwolenia np. DB, oznaczenie kraju np. D, kod producenta- rok - miesiąc Na prawym wsporniku Wypalony znak Europejskiej Puli Paletowej Kolei EUR
Pozostałe cechy 1. Wszystkie certyfikowane nowe palety posiadają na środkowym wsporniku klamrę kontrolną ze znakiem EPAL 2. Naprawione palety posiadają na środkowym wsporniku gwóźdź naprawy ze znakiem, EPAL oznaczeniem kraju i kodem naprawiającego 3. Palety poddane obróbce cieplnej ( HT) posiadają wypalony znak IPPC na obu środkowych wspornikach dłuższego boku
Przykłady palet płaskich Paleta dusseldorf Paleta ramowa, ciężka - browarniana
Paleta z tulejkami na pałąki do piętrzenia Przykłady palet płaskich Paleta z tulejami na pałąki Paleta Display ( wystawowa ) Paleta przemysłowa lekka Paleta przemysłowa pokryta sklejką
Palety z drewna prasowanego

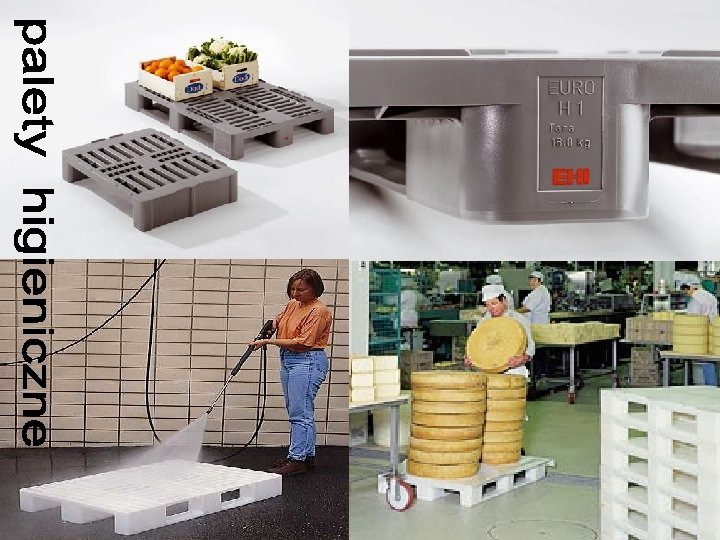

Palety z tworzyw sztucznych Palety do prezentacji Paleta czterostronna, ustawiana w stos, z recyrkulowanego PE
Paleta z wierzchem zamkniętym o 3 płozach Paleta ze zintegrowanymi profilami usztywniającymi
Palety metalowe
Palety kartonowe § niska waga § czyste i estetyczne • 18032 § gładka powierzchnia ( brak drzazg, itp, nie trzeba zabezpieczać dodatkowo ładunku ) Paleta czterodrożna § nie wymaga przechodzenia dodatkowej kwarantanny ( dostawa ok. tydz szybsza) § amortyzuje drgania § łatwy recykling § nie nadają się do ramowych regałów paletowych Paleta dwudrożna
styropaleta • niska waga 4 – 5 kg przy ładowności do 1000 kg • gładka, zmywalna powierzchnia • stosowanie w obszarach higienicznych, mają atest PZH • łatwy recykling np. w Niemczech producent je odkupuje • świetnie sprawdzają się w branży spożywczej, elektronicznej i farmaceutycznej

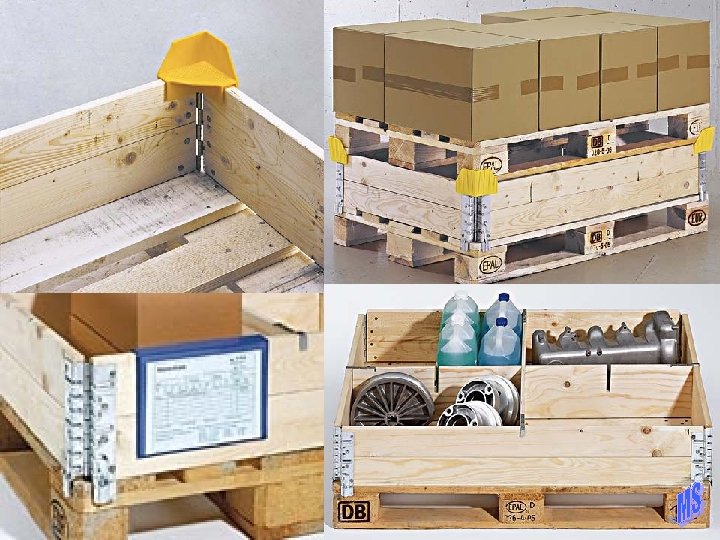

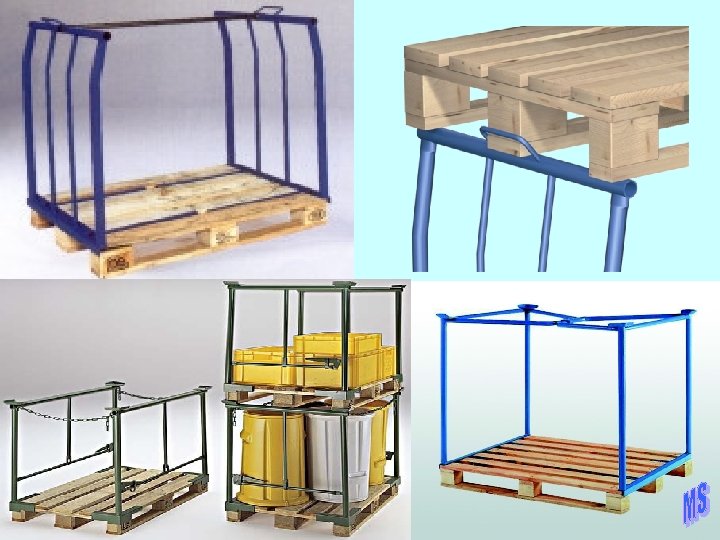

Nadstawki paletowe • Stanowią konstrukcje nakładane na palety ładunkowe płaskie, umożliwiające piętrzenie paletowych jednostek ładunkowych uformowanych z ładunków, których właściwości nie zezwalają na bezpośrednie piętrzenie. • Rozróżniamy nadstawki paletowe : v SŁUPKOWE
v SKRZYNIOWE
39152 39872 39110 39132
METALOWA TWORZYWO SZTUCZNE
v AŻUROWE
WANNA WYCHWYTOWA PRZEKŁADKI Z TEKTURY
Myszon imposibol

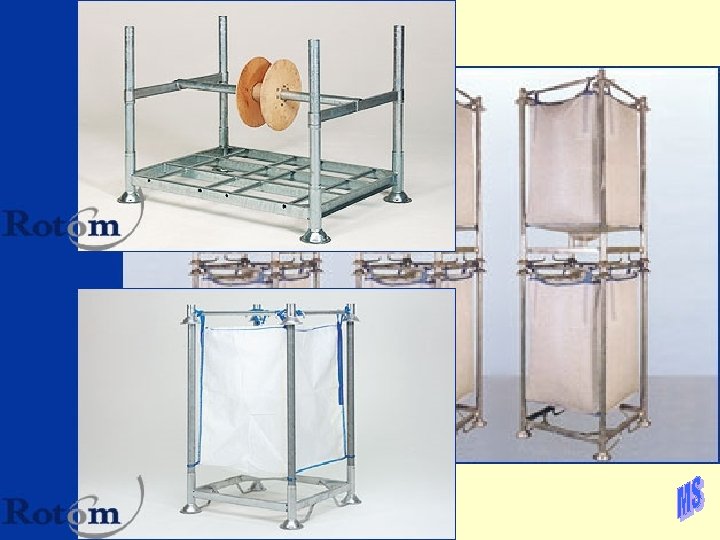

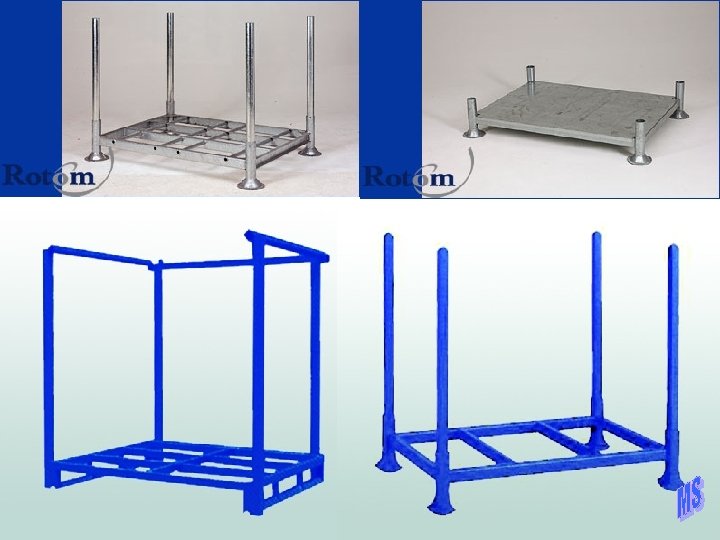

Palety słupkowe • Są to urządzenia wielokrotnego użytku, posiadające słupki umożliwiające piętrzenie paletowych jednostek ładunkowych bez obciążania ładunku znajdującego się na palecie
• Na ogół wykonane są z metalu • Słupki mogą być : § stałe - demontowalne - składane § połączone lub nie, stałymi lub rozbieralnymi poprzeczkami wzmacniającymi

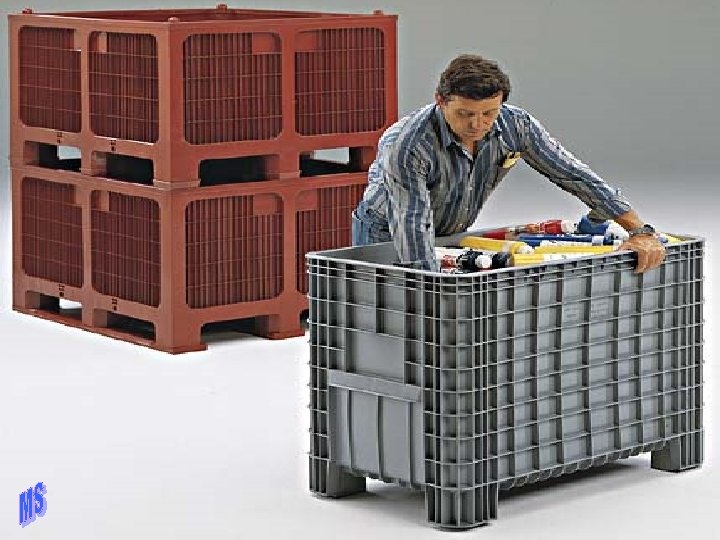

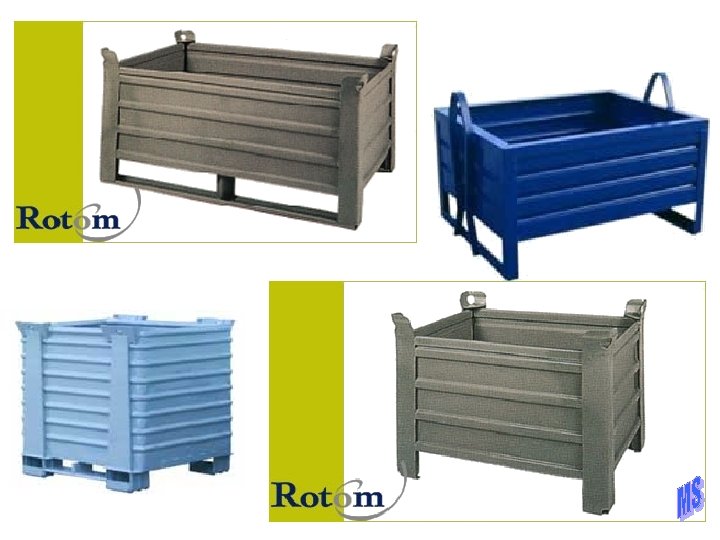

Palety skrzyniowe • Są to urządzenia wielokrotnego użytku, posiadające ścianki i umożliwiające piętrzenie i składowanie w nich ładunków o nieregularnych kształtach i różnych wymiarach, luzem i w opakowaniach • Mogą być wykonane z metalu, tworzywa sztucznego lub metalu i drewna • Rozróżniamy palety skrzyniowe : v Pełne – posiadają ścianki boczne trwale i sztywno połączone z płytą nośną
Z tworzywa sztucznego

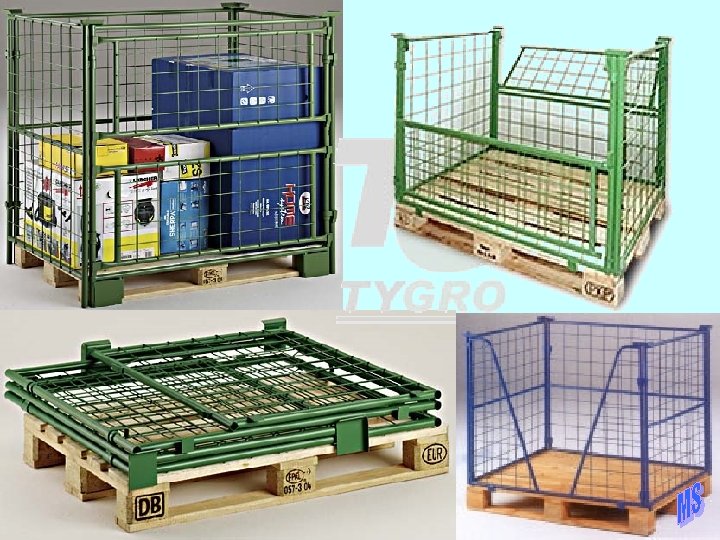

v Ażurowe – mają ścianki wykonane najczęściej z siatki lub zgrzewanych prętów

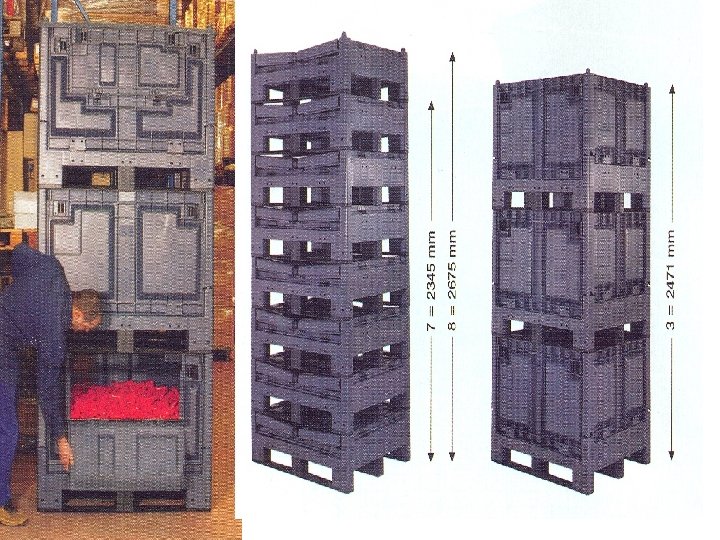

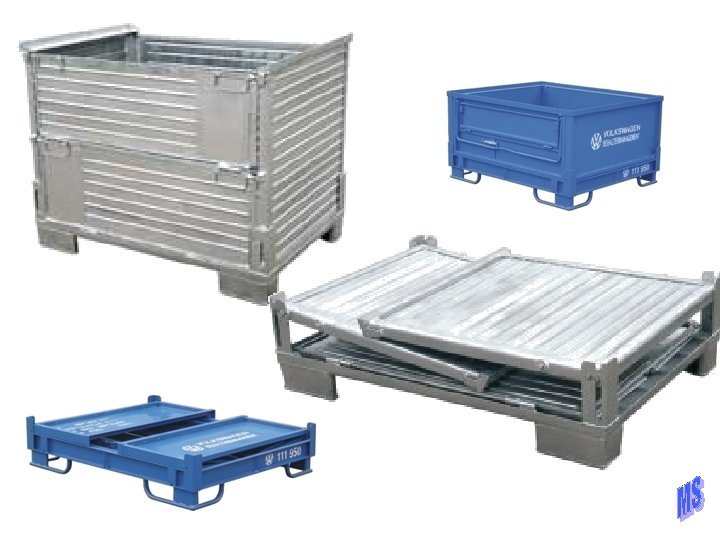

v Składane – posiadają ścianki boczne zawiasowo zamocowane do płyty nośnej tak, że mogą być składane w celu zmniejszenia wysokości palety pustej Metalowo - drewniane
metalowe
Z tworzywa sztucznego
v Demontowane – posiadają ścianki boczne zdejmowane, w celu zmniejszenia wysokości pustej palety Z tworzywa sztucznego
Z tworzywa sztucznego
v Posiadające osadzoną zawiasowo jedną całą ściankę lub jej część, umożliwiającą dostęp do ładunku po odchyleniu m e t a l o w a
Metalowo - drewniana 78820 metalowa metalowa Z tworzywa sztucznego
v Posiadające wieko umożliwiające zabezpieczenie ładunku przed dostępem Z tworzywa sztucznego
Palety specjalizowane • Są to urządzenia o konstrukcji i wymiarach dostosowanych do właściwości składowanego asortymentu, warunków transportu, przechowywania, czy opróżniania , umożliwiające piętrzenie, np. : Paleta do materiałów zrolowanych
Palety zbiornikowe ( paletokontener )
Palety do bębnów
Paleta do beczek z tworzywa sztucznego Paletowa wanna wychwytowa z rusztem
Paleta magazynowo transportowa z wanną wychwytową

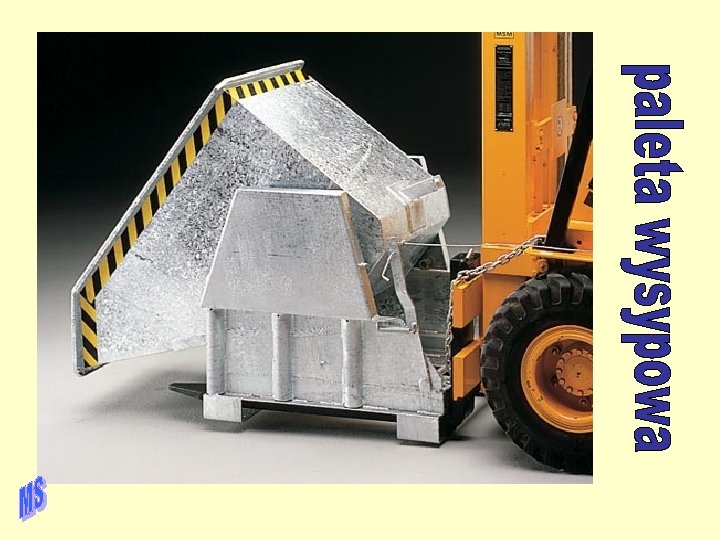

Paleta skrzyniowa z dnem klapowym
Pojemnik paletowy na elementy długie
Kontener ochronny
literatura • Systemy logistyczne – M. Matulewski Biblioteka logistyka • Czasopisma : Logistyka Nowoczesny magazyn • Strony internetowe
