Výkon v obvode jednosmerného prúdu - udáva energiu premenenú na teplo za jednotku času. V obvode s jednosmerným prúdom sa za jednotku času na teplo premení konštantná hodnota energie zo zdroja.
Výkon v obvode striedavého prúdu Napätie a prúd sa neustále menia, v určitom čase majú okamžité hodnoty u a i. . .
Výkon v obvode striedavého prúdu Okamžitá hodnota výkonu sa mení s dvojnásobnou frekvenciou a dosahuje amplitúdu Pm.
Výkon v obvode striedavého prúdu Ps - stredná hodnota výkonu v priebehu periódy - je rovná polovice maximálnej hodnoty výkonu.
Práca striedavého prúdu W Celková práca striedavého prúdu za periódu T (energia, ktorá sa v rezistore za periódu zmení na teplo) je rovná obsahu plochy ohraničenej grafom okamžitého výkonu.
Práca striedavého prúdu W Obsahu plochy ohraničenej grafom okamžitého výkonu je rovný obsah obdĺžnika, ktorého jedna strana je rovná perióde a druhá polovici amplitúdy výkonu. .

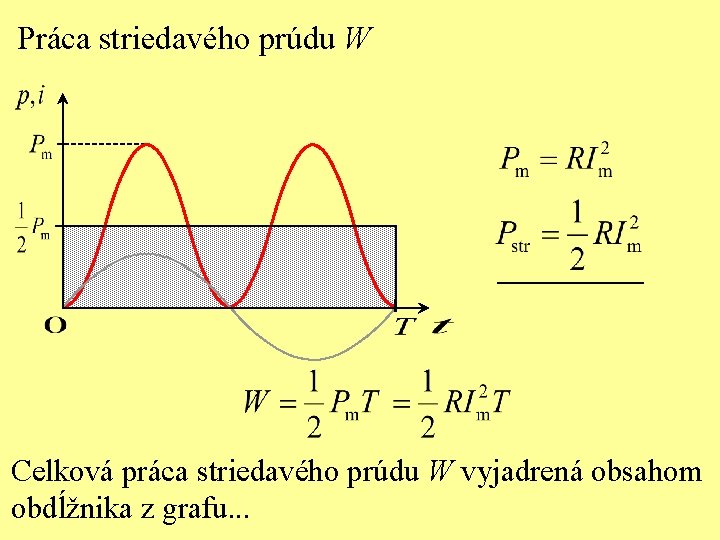

Práca striedavého prúdu W Celková práca striedavého prúdu W vyjadrená obsahom obdĺžnika z grafu. . .
Stredná hodnota výkonu Pstr počas periódy T. . .

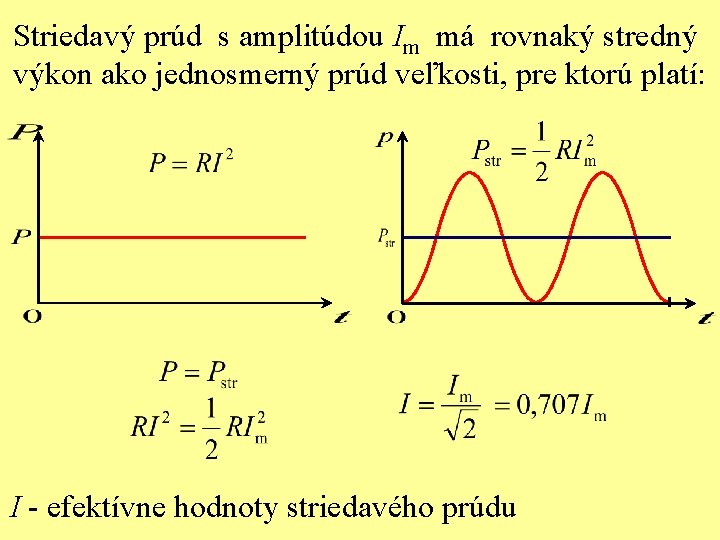

Striedavý prúd s amplitúdou Im má rovnaký stredný výkon ako jednosmerný prúd veľkosti, pre ktorú platí: I - efektívne hodnoty striedavého prúdu
I - efektívne hodnoty striedavého prúdu U - efektívne hodnoty striedavého napätia Efektívne hodnoty striedavého prúdu a napätia sú hodnoty jednosmerného prúdu, ktorý má v obvode s odporom rovnaký výkon ako daný striedavý prúd.
P - výkon striedavého prúdu v obvode s odporom - je daný súčinom efektívnych hodnôt striedavého prúdu a napätia.
Spotrebiteľská elektrická sieť U=230 V- je efektívna hodnota striedavého napätia V spotrebiteľskej elektrickej sieti s frekvenciou 50 Hz dosahuje amplitúda napätia až 324 V.
Riešte úlohu: Určte časové okamihy v priebehu periódy striedavého napätia, pri ktorých sa okamžité napätie rovná hodnote efektívneho napätia.
Test Pre výkon striedavého prúdu v obvode s odporom platí vzťah: a) P = Um. Im b) P = R Im 2 c) P = UI d) P = RUm 2 1

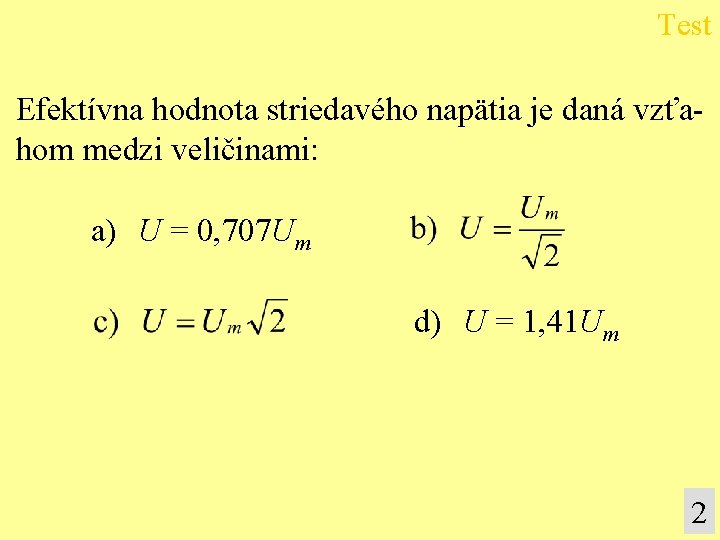

Test Efektívna hodnota striedavého napätia je daná vzťahom medzi veličinami: a) U = 0, 707 Um d) U = 1, 41 Um 2
Test U = 220 V v spotrebiteľskej sieti je: a) amplitúda napätia, b) efektívna hodnota napätia, c) stredná hodnota napätia, d) konštantná hodnota napätia. 3
