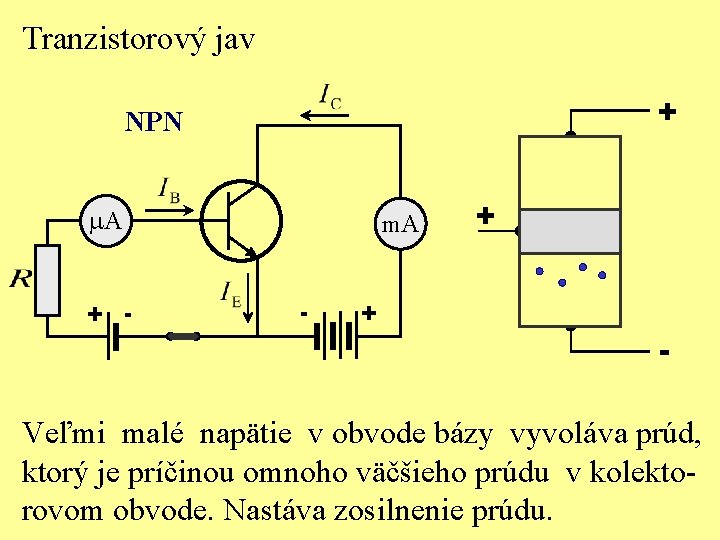

Tranzistorový jav + NPN m. A + - m. A - + + - Veľmi malé napätie v obvode bázy vyvoláva prúd, ktorý je príčinou omnoho väčšieho prúdu v kolektorovom obvode. Nastáva zosilnenie prúdu.

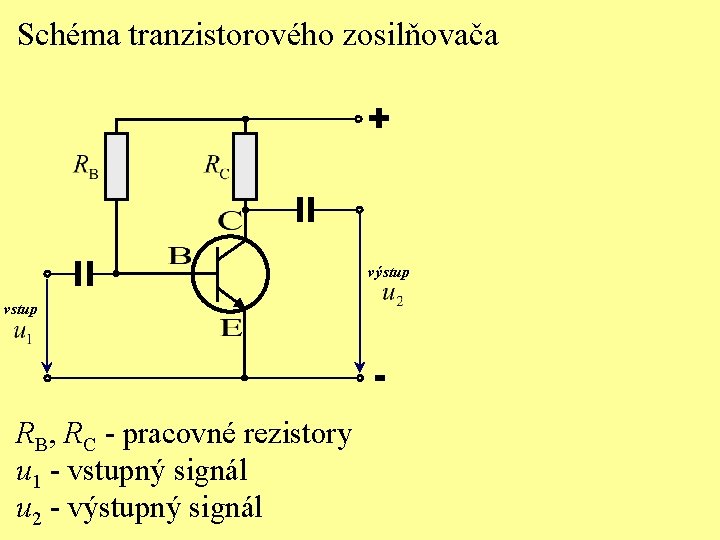

Schéma tranzistorového zosilňovača + výstup vstup RB, RC - pracovné rezistory u 1 - vstupný signál u 2 - výstupný signál

Schéma tranzistorového zosilňovača + výstup vstup Vstup a výstup zosilňovača je pomocou kondenzátorov oddelený od zdroja jednosmerného napätia.

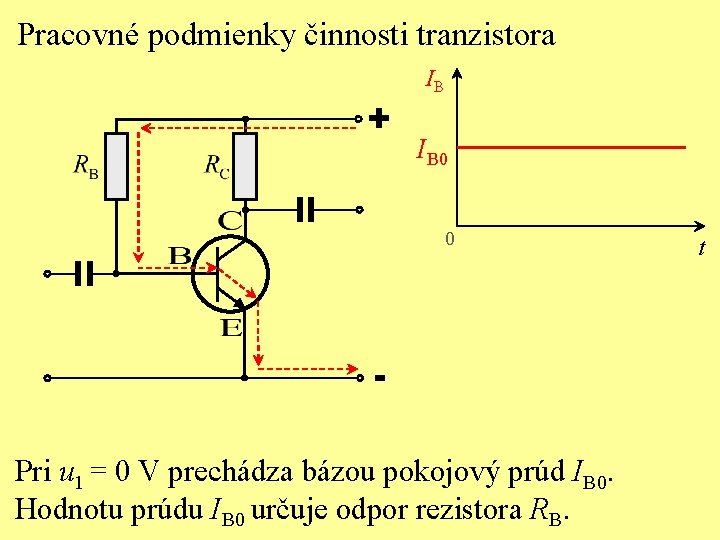

Pracovné podmienky činnosti tranzistora + IB IB 0 0 Pri u 1 = 0 V prechádza bázou pokojový prúd IB 0. Hodnotu prúdu IB 0 určuje odpor rezistora RB. t

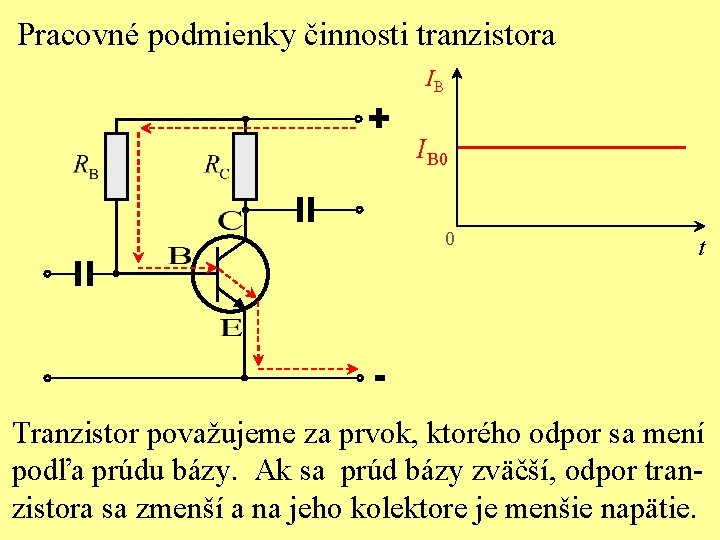

Pracovné podmienky činnosti tranzistora + IB IB 0 0 t Tranzistor považujeme za prvok, ktorého odpor sa mení podľa prúdu bázy. Ak sa prúd bázy zväčší, odpor tranzistora sa zmenší a na jeho kolektore je menšie napätie.

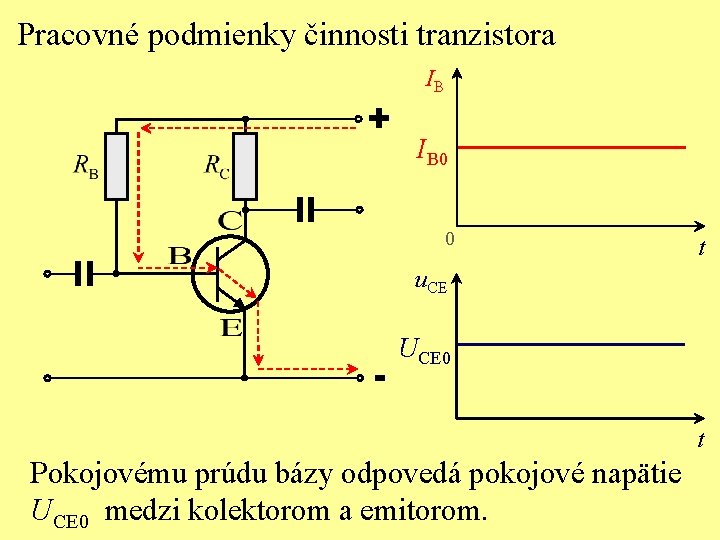

Pracovné podmienky činnosti tranzistora + IB IB 0 0 t u. CE - UCE 0 t Pokojovému prúdu bázy odpovedá pokojové napätie UCE 0 medzi kolektorom a emitorom.

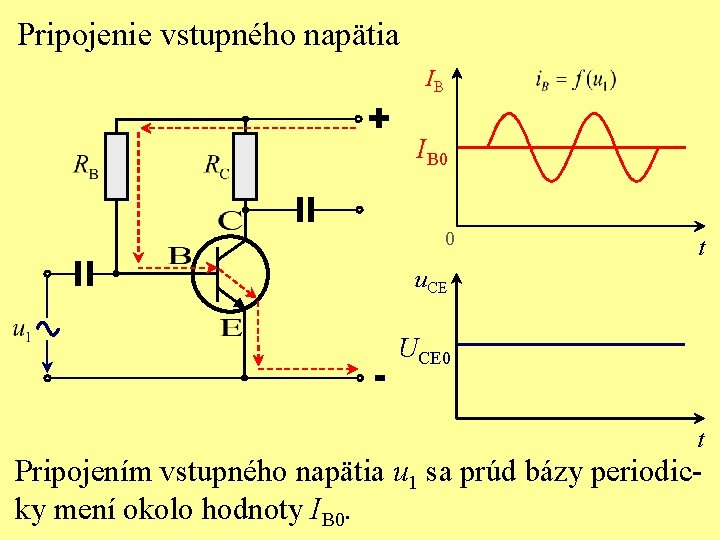

Pripojenie vstupného napätia + IB IB 0 0 t u. CE - UCE 0 t Pripojením vstupného napätia u 1 sa prúd bázy periodicky mení okolo hodnoty IB 0.

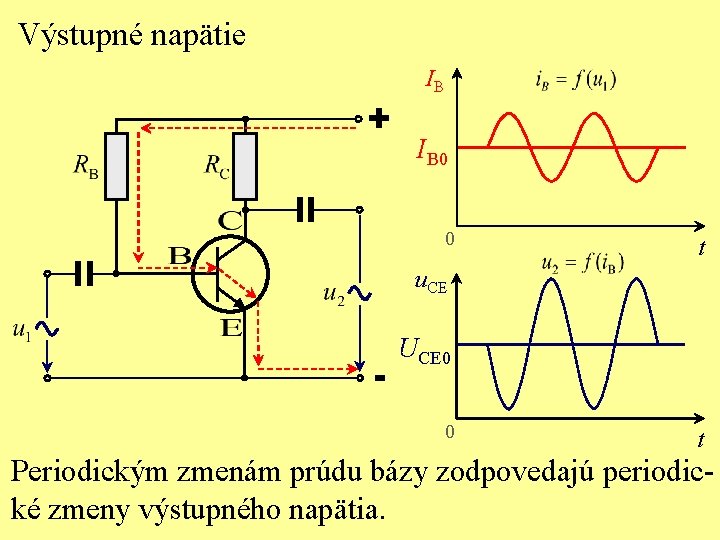

Výstupné napätie + IB IB 0 0 t u. CE - UCE 0 0 t Periodickým zmenám prúdu bázy zodpovedajú periodické zmeny výstupného napätia.

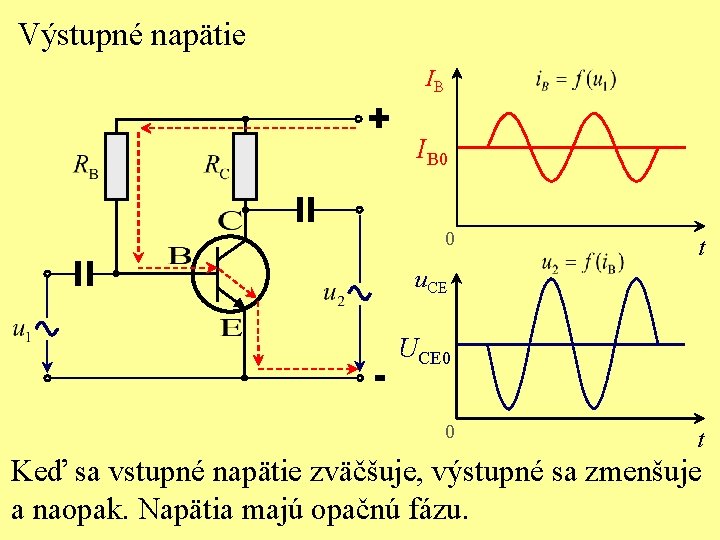

Výstupné napätie + IB IB 0 0 t u. CE - UCE 0 0 t Keď sa vstupné napätie zväčšuje, výstupné sa zmenšuje a naopak. Napätia majú opačnú fázu.

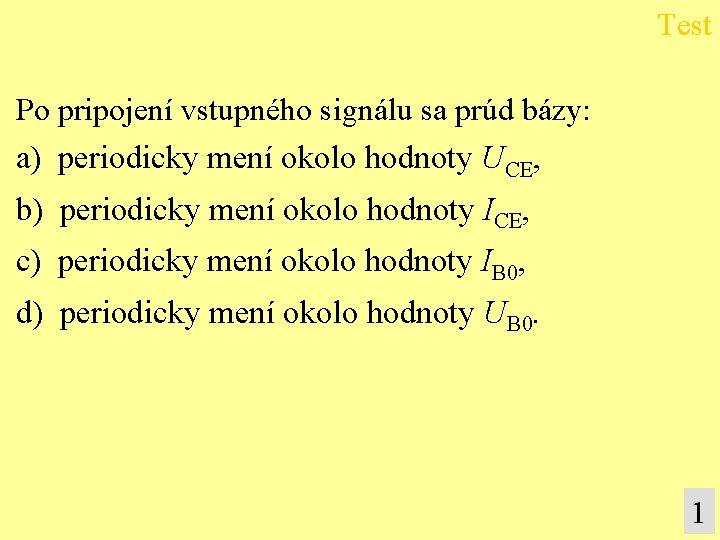

Test Po pripojení vstupného signálu sa prúd bázy: a) periodicky mení okolo hodnoty UCE, b) periodicky mení okolo hodnoty ICE, c) periodicky mení okolo hodnoty IB 0, d) periodicky mení okolo hodnoty UB 0. 1

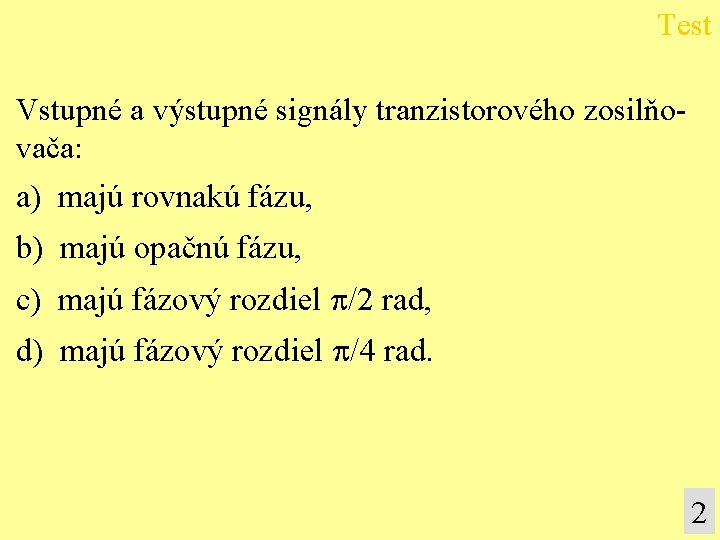

Test Vstupné a výstupné signály tranzistorového zosilňovača: a) majú rovnakú fázu, b) majú opačnú fázu, c) majú fázový rozdiel p/2 rad, d) majú fázový rozdiel p/4 rad. 2
