Paed. Dr. Jozef Beňuška jbenuska@nextra. sk

Popis: - p ÷ 1 Pa Sklenená trubica s molekulami H 2 pod nízkym tlakom, žeravená katóda emituje elektróny, ktoré sú urýchlené elektrickým polom. . .

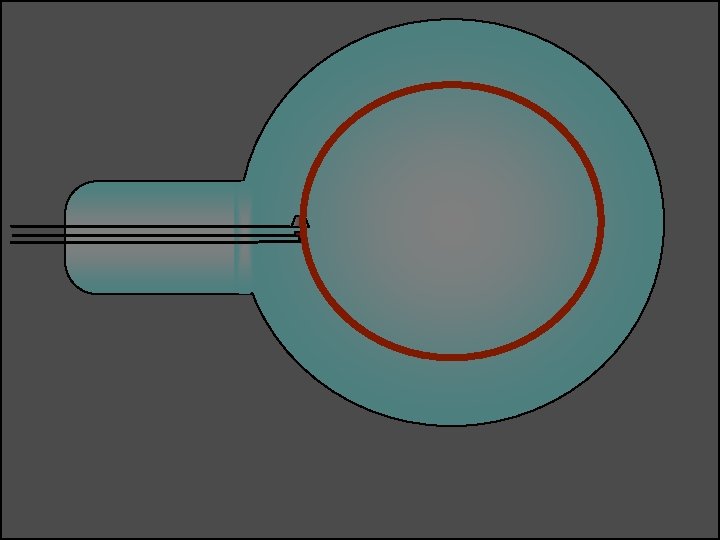

Wehneltova trubica v magnetickom poli Helmholtzových cievok

- - Magnetická sila je dostredivou silou.

Odvodenie vzťahu pre polomer kružnicovej trajektórie: r - polomer kružnicovej trajektórie, m, Q - hmotnosť a elektrický náboj častice, B - veľkosť magnetickej indukcie.

Využitie: - televízna obrazovka, - cyklotrón, - teslameter, - a iné.

Televízna obrazovka IZ IV vychyľovacia cievka vo zvislom vodorovnom smere

Televízna obrazovka: IZ IV

Cyklotrón - urýchľovač častíc

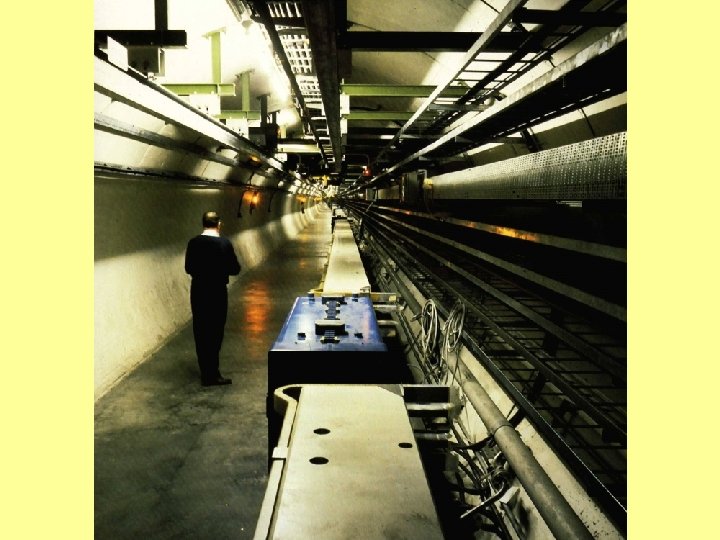

CERN - Francúzsko, Švajčiarsko

Riešte úlohu: Akou rýchlosťou sa pohyboval protón v magnetickom poli, ak jeho trajektóriou bola kružnica s polomerom 0, 60 m a magnetická indukcia mala veľkosť 1 T? v =5, 76. 107 m. s-1

Riešte úlohu: S akou frekvenciou obiehal protón z predchádzajúcej úlohy po svojej trajektórii ? f = 15 MHz

Test Pri pohybe častice s nábojom v magnetickom poli magnetická sila: a) nemá vplyv na tvar trajektórie pohybu, b) zakrivuje trajektóriu jej pohybu, c) je dostredivou silou, d) má smer dotyčnice k trajektórii jej pohybu. 1

Test Zväčšením rýchlosti pohybu častice v magnetickom poli sa polomer jej kružnicovej trajektórie: a) nezmení, b) zväčší, c) zmenší, d) zmení priamo úmerne so zmenou veľkosti rýchlosti jej pohybu. 2

Test Zväčšením indukcie magnetického poľa sa polomer kružnicovej trajektórie častice s nábojom v tomto poli: a) zmení nepriamo úmerne so zmenou veľkosti indukcie magnetického poľa, b) zväčší, c) zmenší, d) zmení priamo úmerne so zmenou veľkosti indukcie magnetického poľa. 3
