Paed Dr Jozef Beuka jbenuskanextra sk Elektromagnetick vlnenie

Paed. Dr. Jozef Beňuška jbenuska@nextra. sk

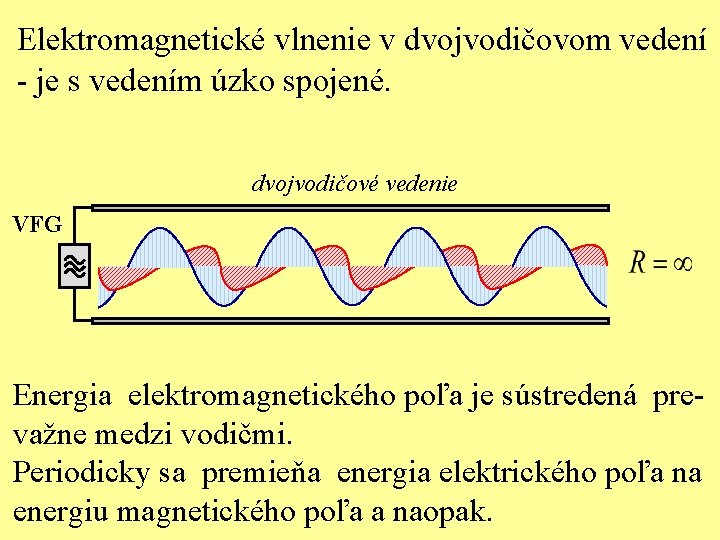

Elektromagnetické vlnenie v dvojvodičovom vedení - je s vedením úzko spojené. dvojvodičové vedenie VFG Energia elektromagnetického poľa je sústredená prevažne medzi vodičmi. Periodicky sa premieňa energia elektrického poľa na energiu magnetického poľa a naopak.

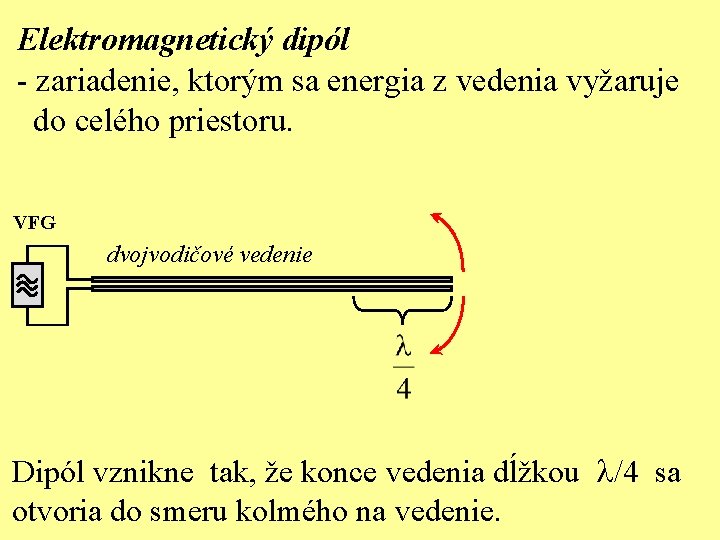

Elektromagnetický dipól - zariadenie, ktorým sa energia z vedenia vyžaruje do celého priestoru. VFG dvojvodičové vedenie Dipól vznikne tak, že konce vedenia dĺžkou l/4 sa otvoria do smeru kolmého na vedenie.

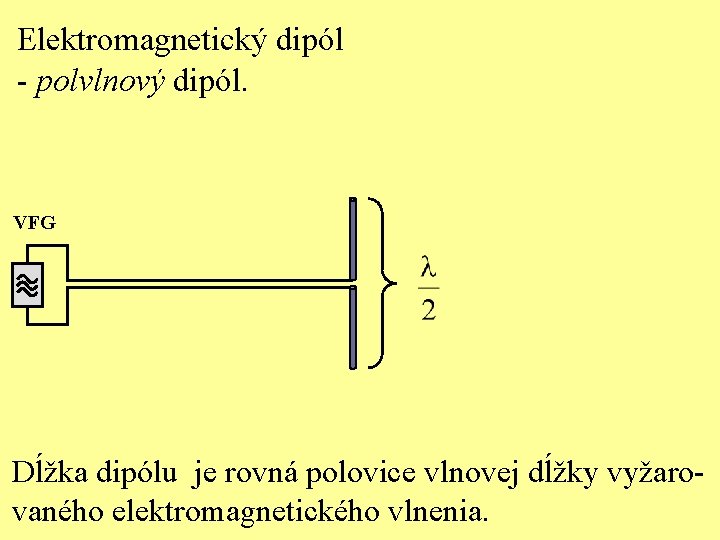

Elektromagnetický dipól - polvlnový dipól. VFG Dĺžka dipólu je rovná polovice vlnovej dĺžky vyžarovaného elektromagnetického vlnenia.

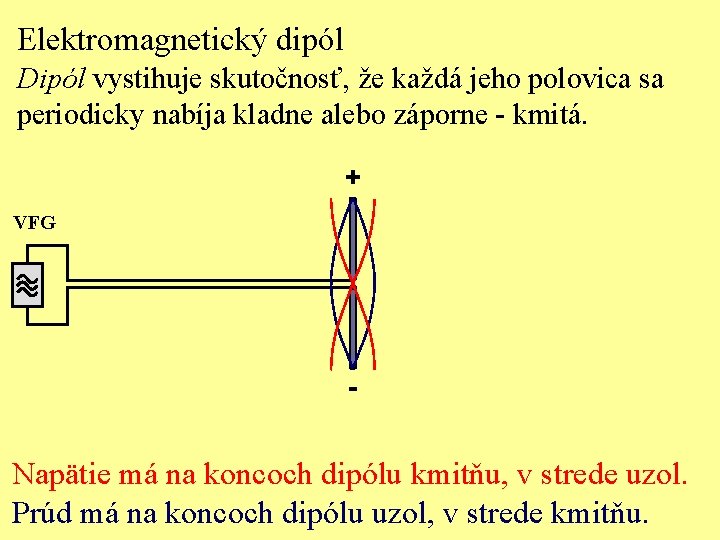

Elektromagnetický dipól Dipól vystihuje skutočnosť, že každá jeho polovica sa periodicky nabíja kladne alebo záporne - kmitá. + VFG - Napätie má na koncoch dipólu kmitňu, v strede uzol. Prúd má na koncoch dipólu uzol, v strede kmitňu.

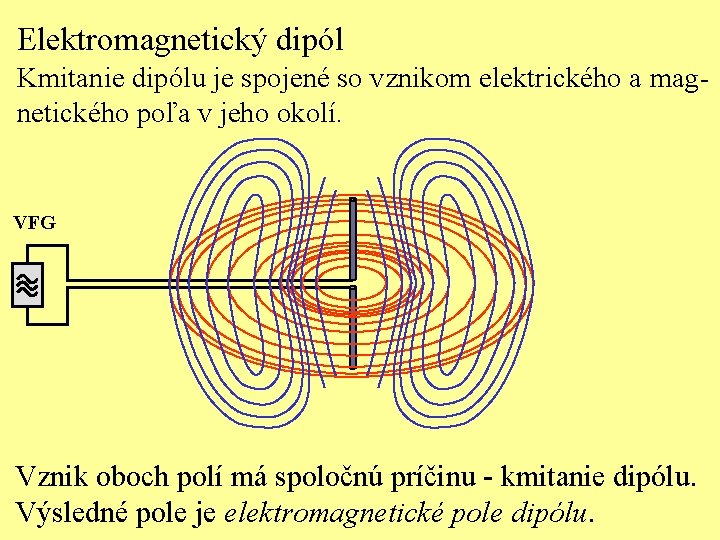

Elektromagnetický dipól Kmitanie dipólu je spojené so vznikom elektrického a magnetického poľa v jeho okolí. VFG Vznik oboch polí má spoločnú príčinu - kmitanie dipólu. Výsledné pole je elektromagnetické pole dipólu.

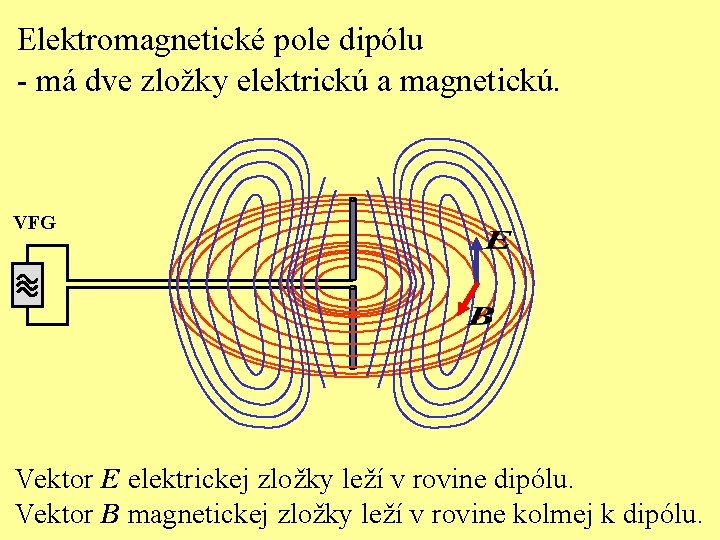

Elektromagnetické pole dipólu - má dve zložky elektrickú a magnetickú. VFG Vektor E elektrickej zložky leží v rovine dipólu. Vektor B magnetickej zložky leží v rovine kolmej k dipólu.

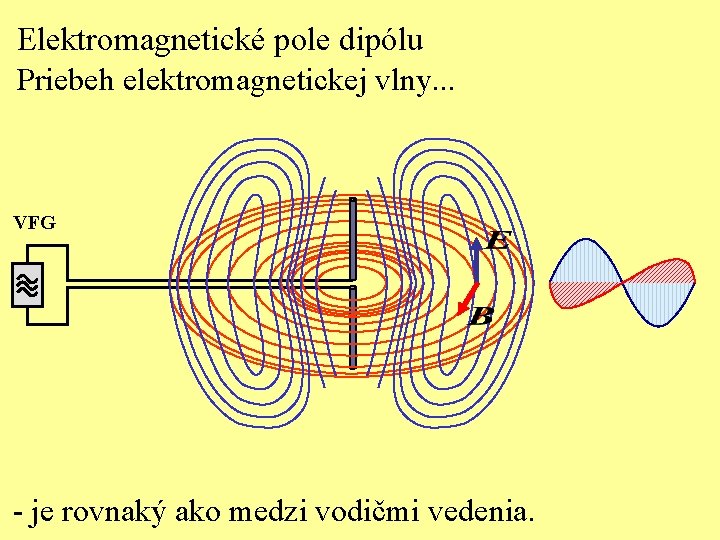

Elektromagnetické pole dipólu Priebeh elektromagnetickej vlny. . . VFG - je rovnaký ako medzi vodičmi vedenia.

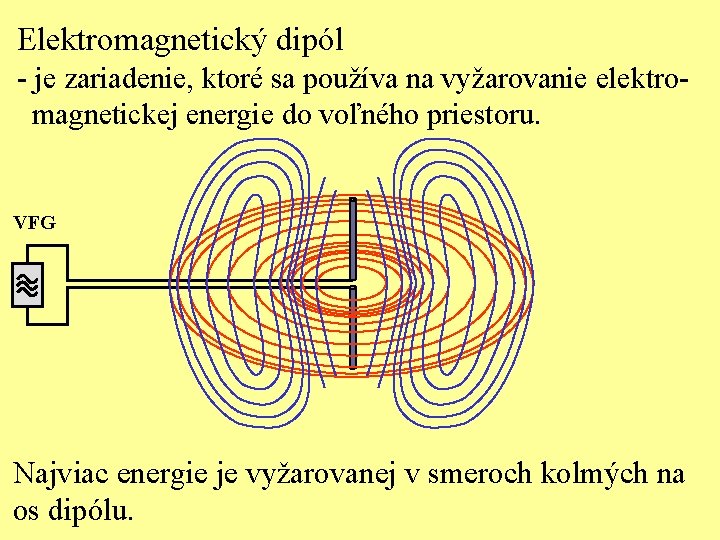

Elektromagnetický dipól - je zariadenie, ktoré sa používa na vyžarovanie elektromagnetickej energie do voľného priestoru. VFG Najviac energie je vyžarovanej v smeroch kolmých na os dipólu.

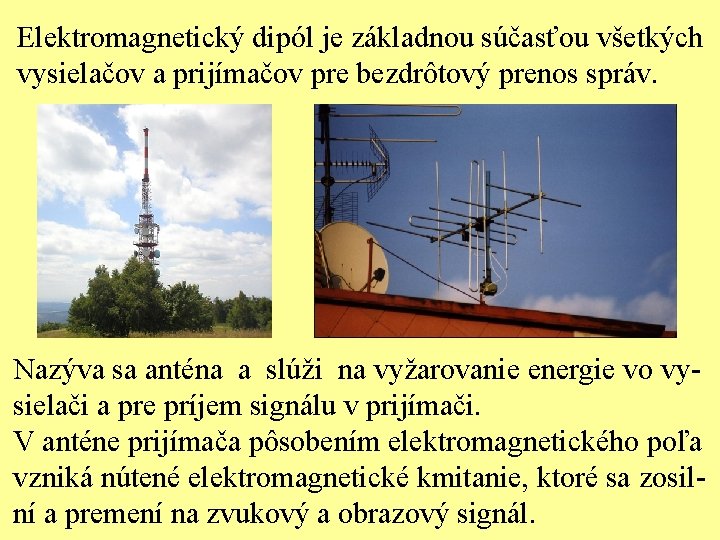

Elektromagnetický dipól je základnou súčasťou všetkých vysielačov a prijímačov pre bezdrôtový prenos správ. Nazýva sa anténa a slúži na vyžarovanie energie vo vysielači a pre príjem signálu v prijímači. V anténe prijímača pôsobením elektromagnetického poľa vzniká nútené elektromagnetické kmitanie, ktoré sa zosilní a premení na zvukový a obrazový signál.
