Paed Dr Jozef Beuka jbenuskanextra sk 1 Meranie
Paed. Dr. Jozef Beňuška jbenuska@nextra. sk
1. Meranie rýchlosti prúdiacej kvapaliny 2. - v potrubí prúdi kvapalina rýchlosťou veľkosti v 1. Veľkosť tlaku kvapaliny v potrubí p 1 je daná hydrostatickým tlakom stĺpca kvapaliny h 1.
1. Meranie rýchlosti prúdiacej kvapaliny 2. - druhá manometrická trubica má otvor otočený proti 3. prúdu kvapaliny. V druhej manometrickej trubici klesne rýchlosť prúdenia kvapaliny na nulu, celková energia je daná tlakom p 2.
2. Meranie rýchlosti pohybu lietadiel - trubica tvaru písmena U s kvapalinou, ktorej rameno je predĺžené a otočené v smere pohybu lietadla. Prandtlova trubica Tlakom vzduchu je kvapalina v trubici vytláčaná do jedného ramena. . .
3. Výtoková rýchlosť kvapaliny malým otvorom - v hĺbke h v stene nádoby pod voľným povrchom kvapaliny. EC 1 - celková energia kvapaliny na dne nádoby. EC 2 - celková energia vytekajúcej kvapaliny.
3. Výtoková rýchlosť kvapaliny malým otvorom - v hĺbke h v stene nádoby pod voľným povrchom kvapaliny. EC 1 - celková energia kvapaliny na dne nádoby. EC 2 - celková energia vytekajúcej kvapaliny.
4. Rozprašovač - trubička ponorená do kvapaliny, nad jej otvorom je umiestnená dýza. vzduch Tlak vzduchu v zúženom mieste klesne pod hodnotu atmosferického tlaku - podtlak nasáva kvapalinu. . .
5. Pohyb telesa pri rotácii - vzduch okolo rotujúceho telesa je strhávaný pohybom telesa. Rýchlosť telesa voči vzduchu je nad telesom väčšia ako pod telesom - nad telesom nastáva pokles tlaku.
5. Pohyb telesa pri rotácii - vzduch okolo rotujúceho telesa je strhávaný pohybom telesa. Rýchlosť telesa voči vzduchu je pod telesom väčšia ako pod telesom - pod telesom nastáva pokles tlaku.
5. Pohyb telesa pri rotácii - pohyb loptičiek pri tenise, stolnom tenise, volejbale. topspin
Riešte úlohu: Vo vodorovnej trubici prúdi voda rýchlosťou veľkosti 2, 24 m. s-1 a má tlak 0, 01 MPa. Akou veľkou rýchlosťou prúdi voda v zúženom mieste trubice, ak tu nameriame tlak 0, 09 MPa? v = 5 m. s-1

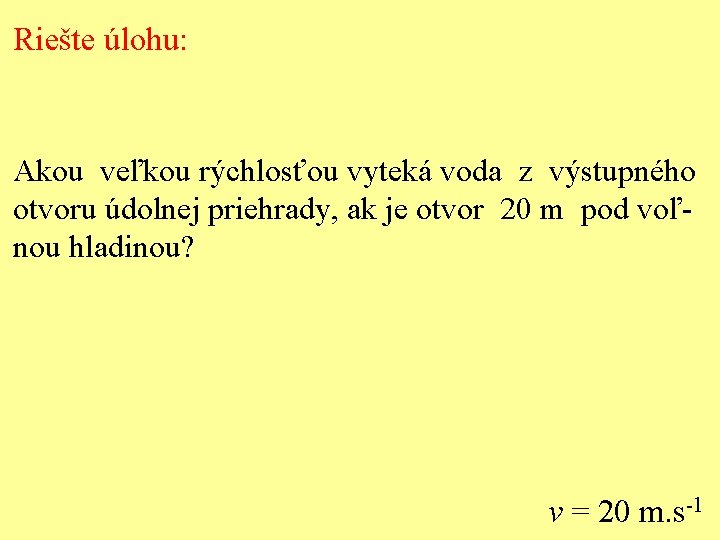

Riešte úlohu: Akou veľkou rýchlosťou vyteká voda z výstupného otvoru údolnej priehrady, ak je otvor 20 m pod voľnou hladinou? v = 20 m. s-1

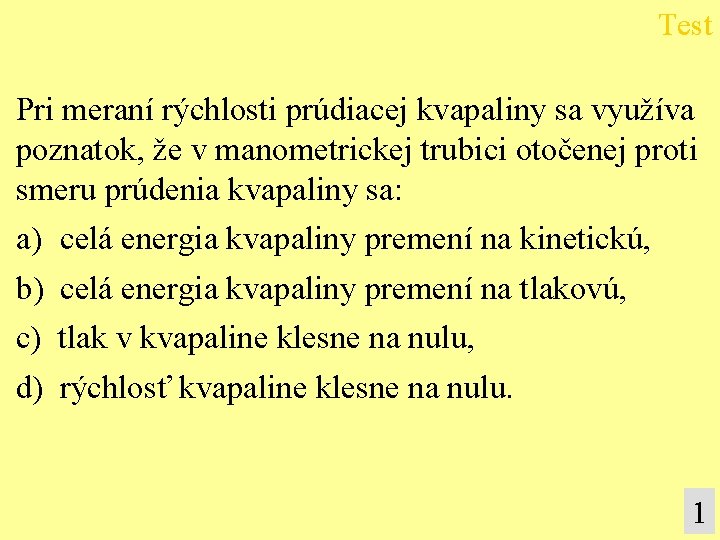

Test Pri meraní rýchlosti prúdiacej kvapaliny sa využíva poznatok, že v manometrickej trubici otočenej proti smeru prúdenia kvapaliny sa: a) celá energia kvapaliny premení na kinetickú, b) celá energia kvapaliny premení na tlakovú, c) tlak v kvapaline klesne na nulu, d) rýchlosť kvapaline klesne na nulu. 1
Test Veľkosť výtokovej rýchlosti kvapaliny malým otvorom v stene nádoby závisí od: a) b) c) d) hustoty kvapaliny, výšky stĺpca kvapaliny nad otvorom, hmotnosti kvapaliny, vzdialenosti otvoru od voľnej hladiny kvapaliny. 2
Test Vzťah pre veľkosť rýchlosti prúdiacej kvapaliny v potrubí je: 3
Test Vzťah pre veľkosť výtokovej rýchlosti kvapaliny malým otvorom v stene nádoby je: 4
