Padro ethernet 802 3 aula 12 Prof Msc

Padrão ethernet (802. 3) aula 12 Prof. Msc. Diovani Milhorim

Redes ethernet Padrões de rede local: O que é um padrão? Por que padronizar?

Redes ethernet Padrões de rede local: Padrão: A origem do termo vem da palavra PEDRA Tem o sentido de marcar, demarcar algo

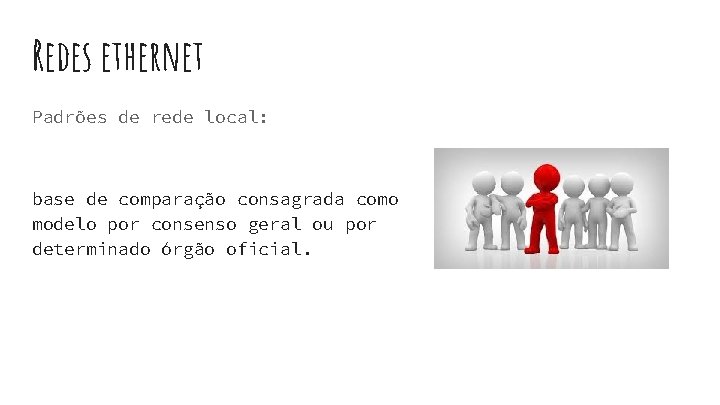

Redes ethernet Padrões de rede local: base de comparação consagrada como modelo por consenso geral ou por determinado órgão oficial.

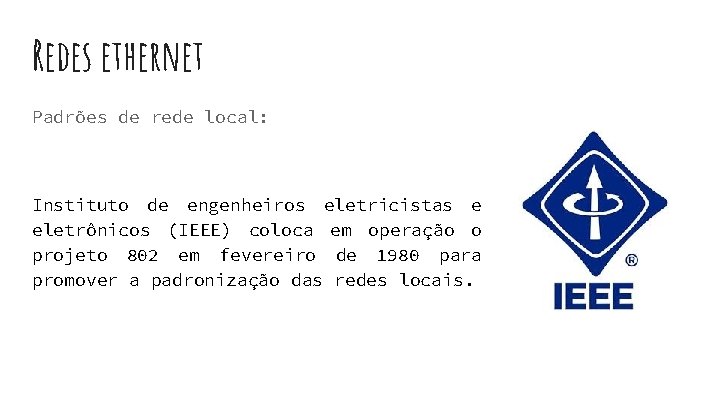

Redes ethernet Padrões de rede local: Instituto de engenheiros eletricistas e eletrônicos (IEEE) coloca em operação o projeto 802 em fevereiro de 1980 para promover a padronização das redes locais.

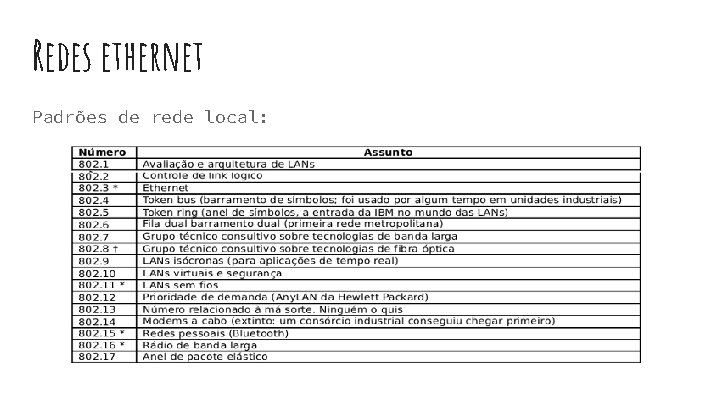

Redes ethernet Padrões de rede local:

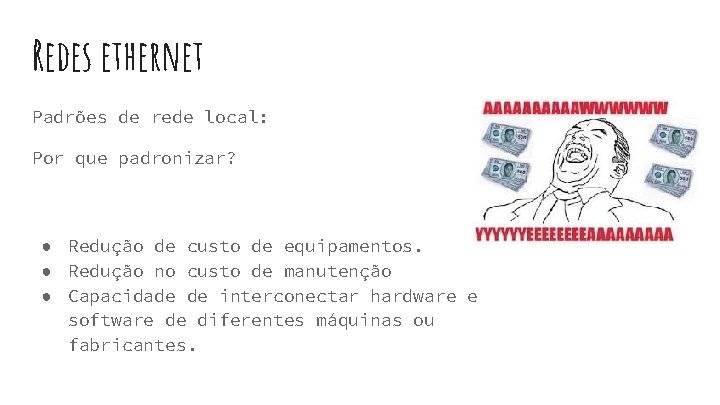

Redes ethernet Padrões de rede local: Por que padronizar? ● Redução de custo de equipamentos. ● Redução no custo de manutenção ● Capacidade de interconectar hardware e software de diferentes máquinas ou fabricantes.

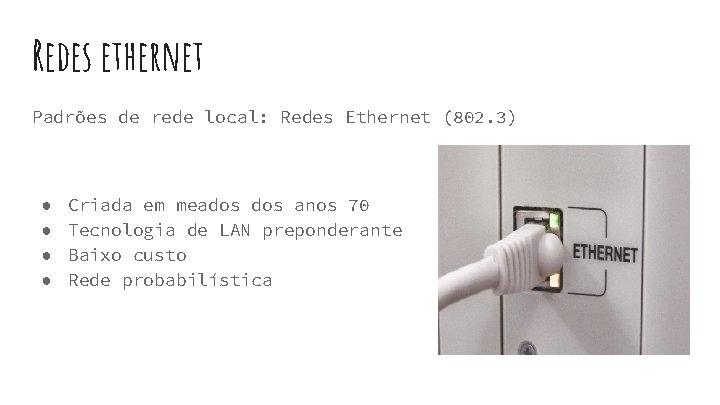

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) ● ● Criada em meados anos 70 Tecnologia de LAN preponderante Baixo custo Rede probabilística

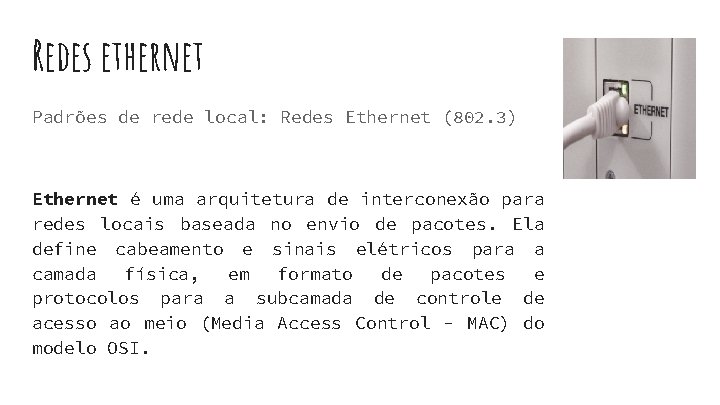

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Ethernet é uma arquitetura de interconexão para redes locais baseada no envio de pacotes. Ela define cabeamento e sinais elétricos para a camada física, em formato de pacotes e protocolos para a subcamada de controle de acesso ao meio (Media Access Control - MAC) do modelo OSI.

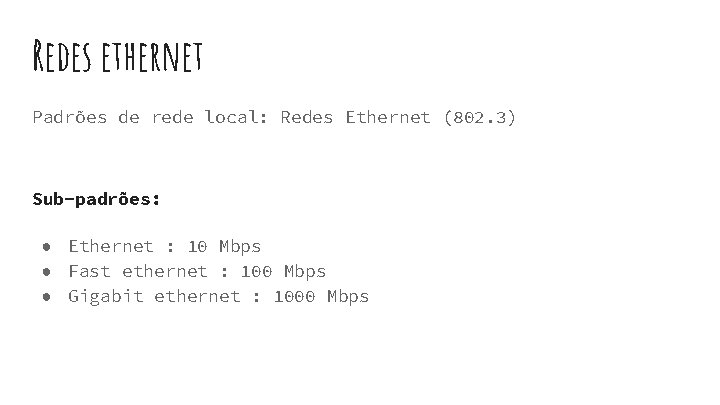

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Sub-padrões: ● Ethernet : 10 Mbps ● Fast ethernet : 100 Mbps ● Gigabit ethernet : 1000 Mbps

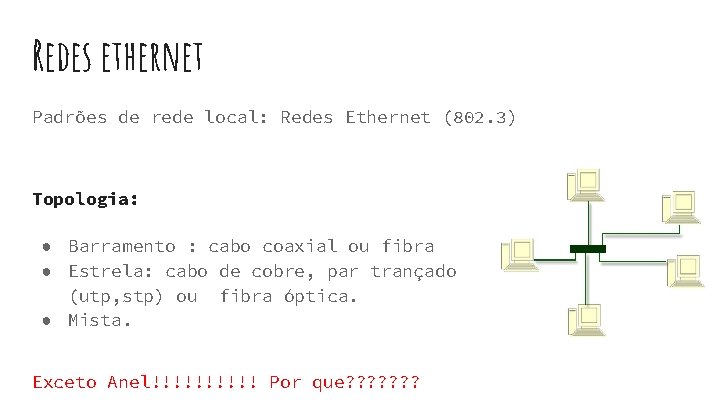

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Topologia: ● Barramento : cabo coaxial ou fibra ● Estrela: cabo de cobre, par trançado (utp, stp) ou fibra óptica. ● Mista. Exceto Anel!!!!! Por que? ? ? ?

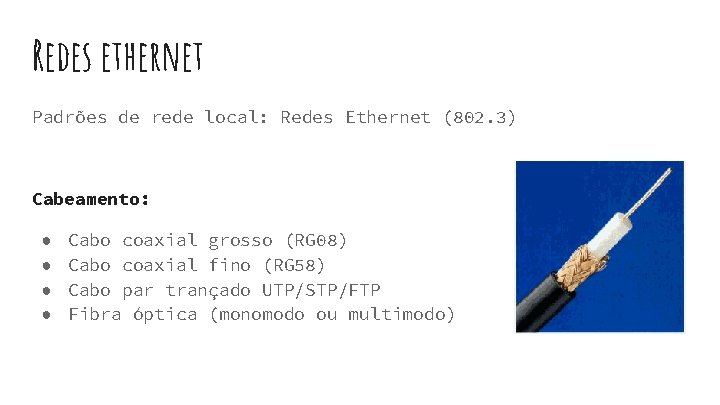

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Cabeamento: ● ● Cabo coaxial grosso (RG 08) Cabo coaxial fino (RG 58) Cabo par trançado UTP/STP/FTP Fibra óptica (monomodo ou multimodo)

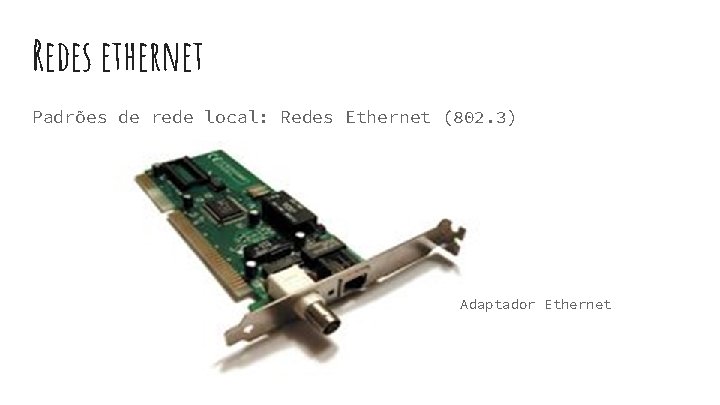

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Adaptador Ethernet

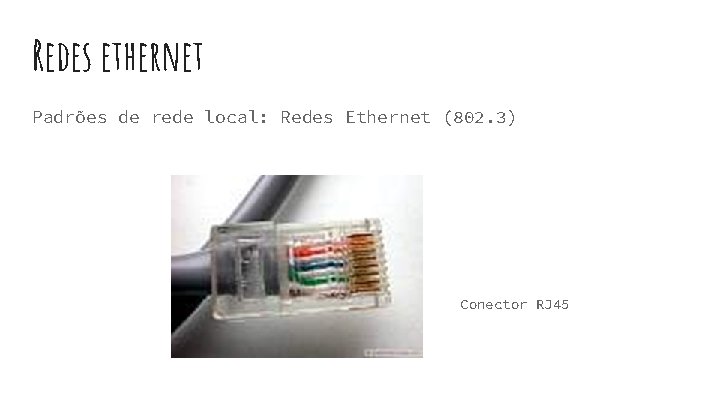

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Conector RJ 45

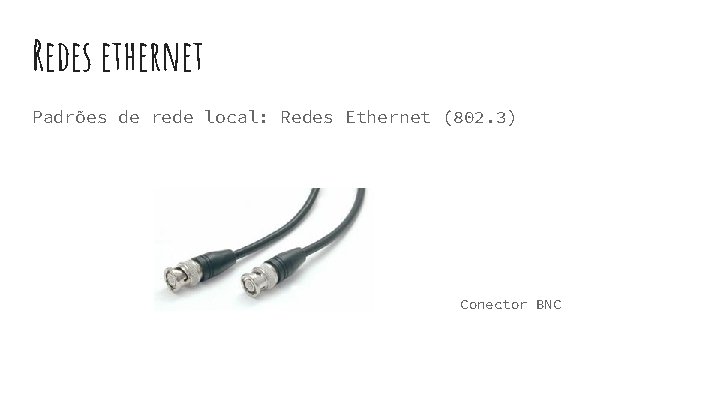

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Conector BNC

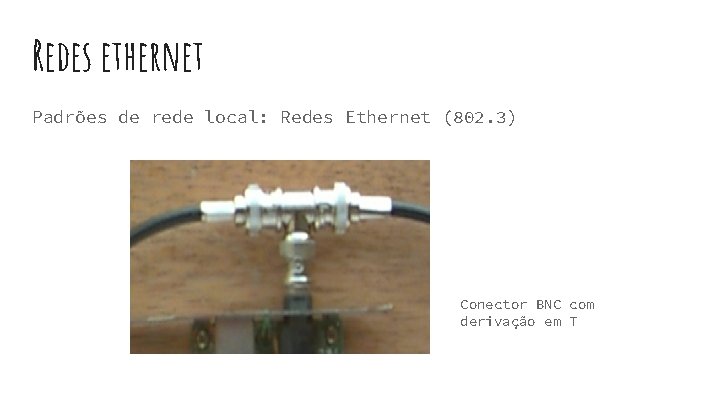

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Conector BNC com derivação em T

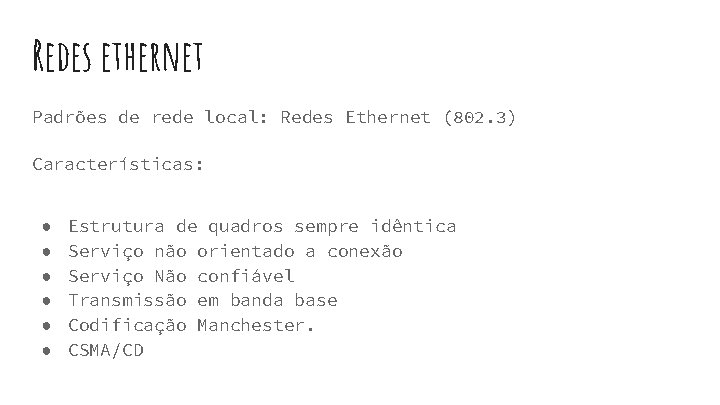

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Características: ● ● ● Estrutura de quadros sempre idêntica Serviço não orientado a conexão Serviço Não confiável Transmissão em banda base Codificação Manchester. CSMA/CD

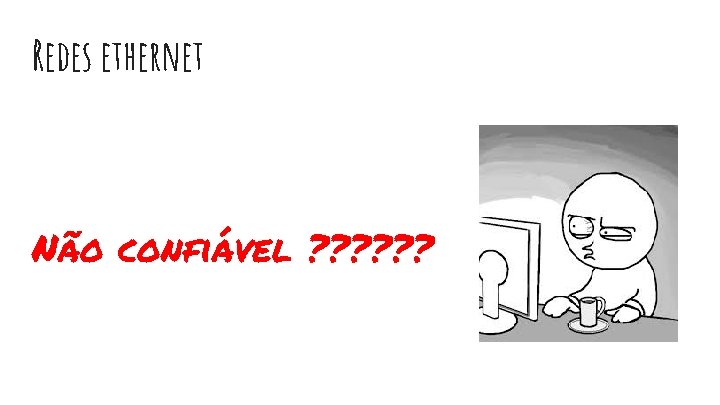

Redes ethernet Não confiável ? ? ?

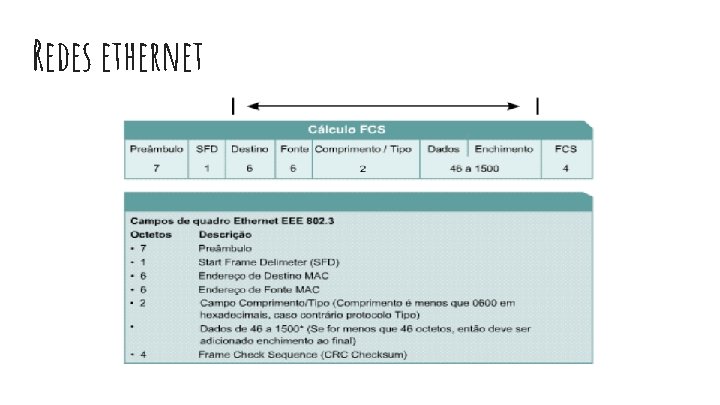

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Quadro ou frame é a unidade de dados do protocolo da camada de enlace.

Redes ethernet

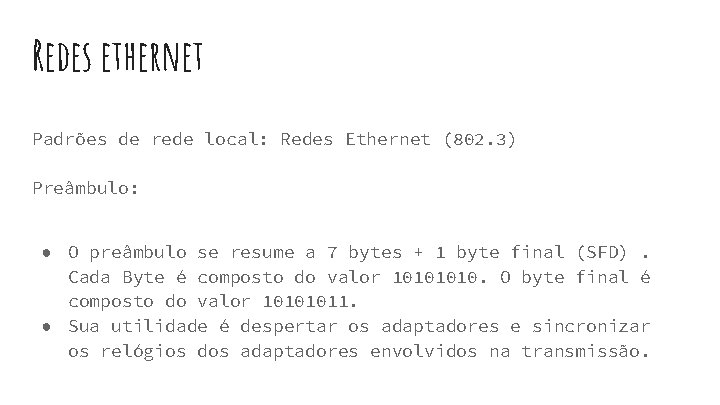

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Preâmbulo: ● O preâmbulo se resume a 7 bytes + 1 byte final (SFD). Cada Byte é composto do valor 1010. O byte final é composto do valor 10101011. ● Sua utilidade é despertar os adaptadores e sincronizar os relógios dos adaptadores envolvidos na transmissão.

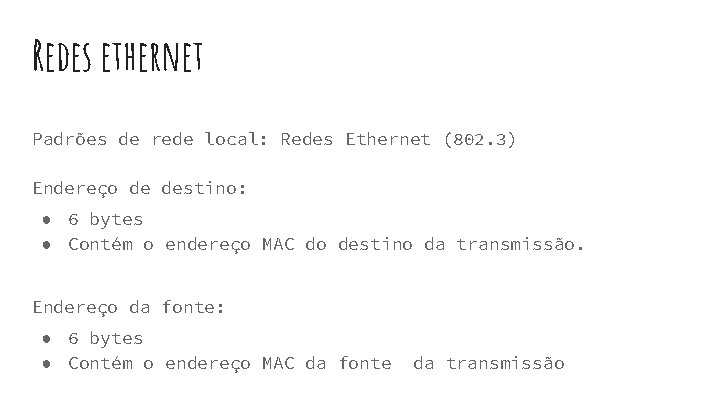

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Endereço de destino: ● 6 bytes ● Contém o endereço MAC do destino da transmissão. Endereço da fonte: ● 6 bytes ● Contém o endereço MAC da fonte da transmissão

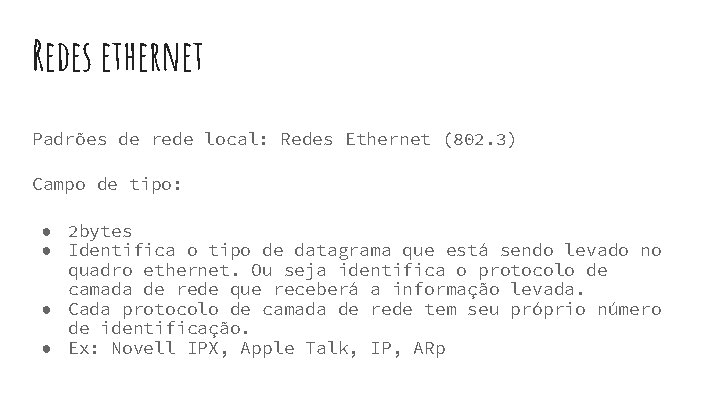

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Campo de tipo: ● 2 bytes ● Identifica o tipo de datagrama que está sendo levado no quadro ethernet. Ou seja identifica o protocolo de camada de rede que receberá a informação levada. ● Cada protocolo de camada de rede tem seu próprio número de identificação. ● Ex: Novell IPX, Apple Talk, IP, ARp

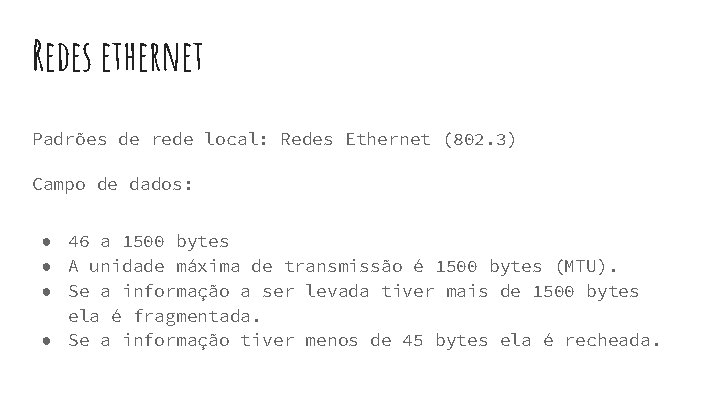

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Campo de dados: ● 46 a 1500 bytes ● A unidade máxima de transmissão é 1500 bytes (MTU). ● Se a informação a ser levada tiver mais de 1500 bytes ela é fragmentada. ● Se a informação tiver menos de 45 bytes ela é recheada.

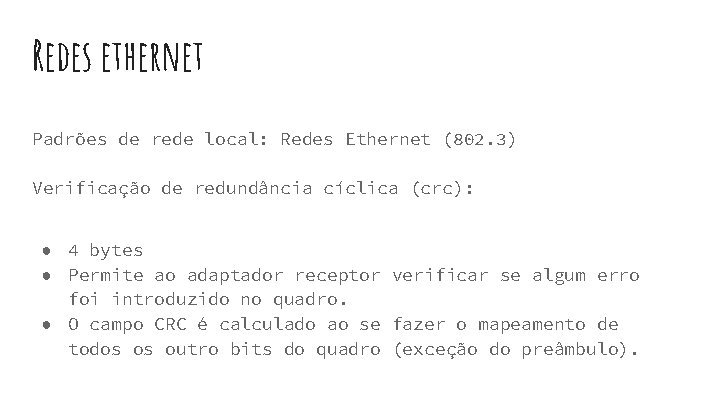

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Verificação de redundância cíclica (crc): ● 4 bytes ● Permite ao adaptador receptor verificar se algum erro foi introduzido no quadro. ● O campo CRC é calculado ao se fazer o mapeamento de todos os outro bits do quadro (exceção do preâmbulo).

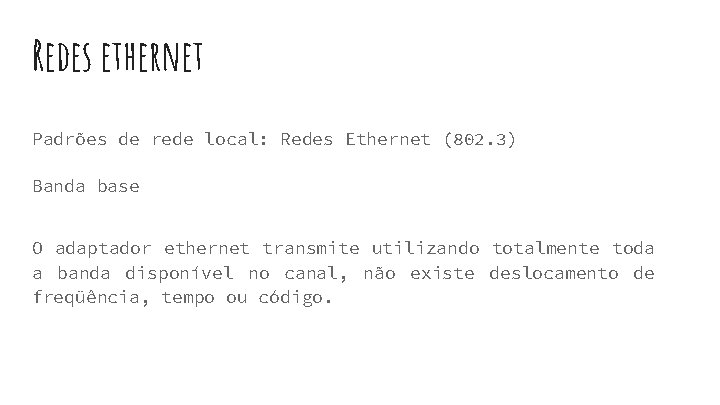

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Banda base O adaptador ethernet transmite utilizando totalmente toda a banda disponível no canal, não existe deslocamento de freqüência, tempo ou código.

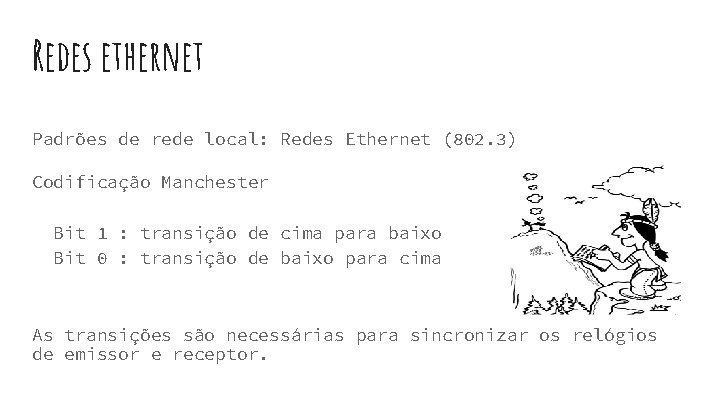

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Codificação Manchester Bit 1 : transição de cima para baixo Bit 0 : transição de baixo para cima As transições são necessárias para sincronizar os relógios de emissor e receptor.

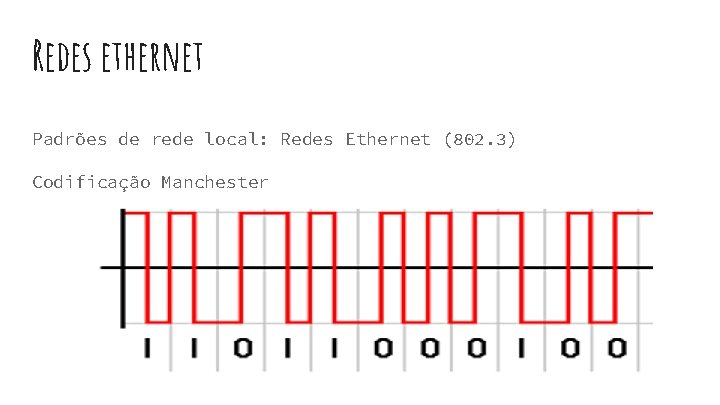

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Codificação Manchester

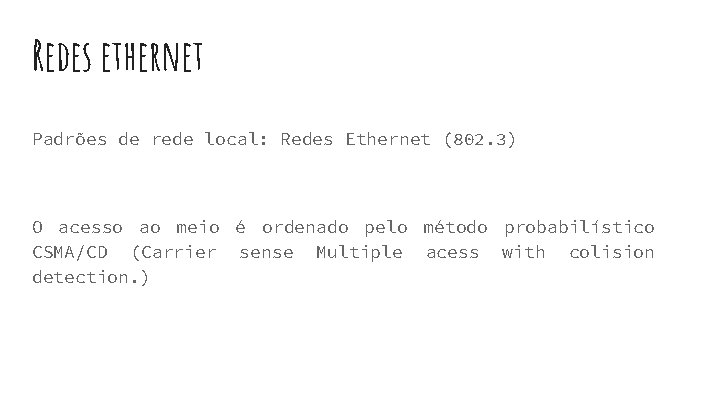

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) O acesso ao meio é ordenado pelo método probabilístico CSMA/CD (Carrier sense Multiple acess with colision detection. )

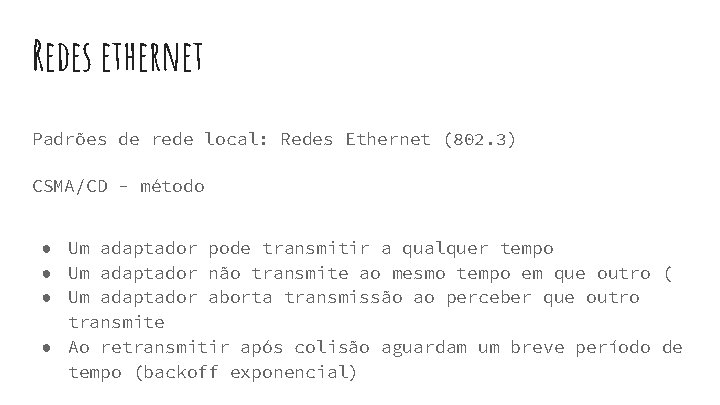

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) CSMA/CD - método ● Um adaptador pode transmitir a qualquer tempo ● Um adaptador não transmite ao mesmo tempo em que outro ( ● Um adaptador aborta transmissão ao perceber que outro transmite ● Ao retransmitir após colisão aguardam um breve período de tempo (backoff exponencial)

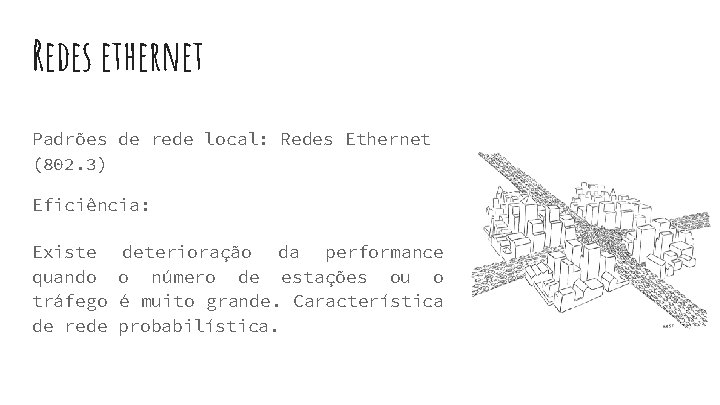

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Eficiência: Existe quando tráfego de rede deterioração da performance o número de estações ou o é muito grande. Característica probabilística.

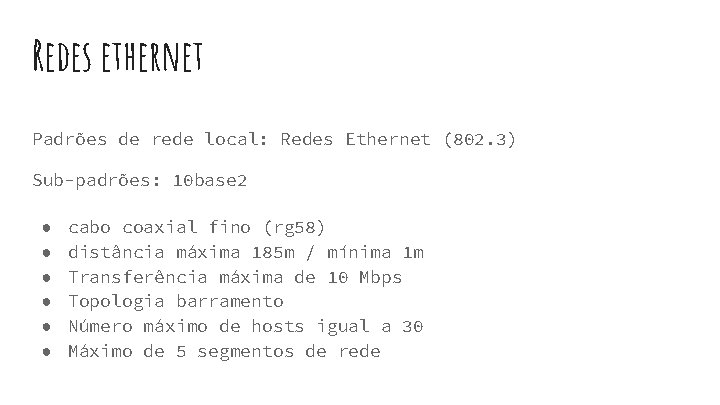

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Sub-padrões: 10 base 2 ● ● ● cabo coaxial fino (rg 58) distância máxima 185 m / mínima 1 m Transferência máxima de 10 Mbps Topologia barramento Número máximo de hosts igual a 30 Máximo de 5 segmentos de rede

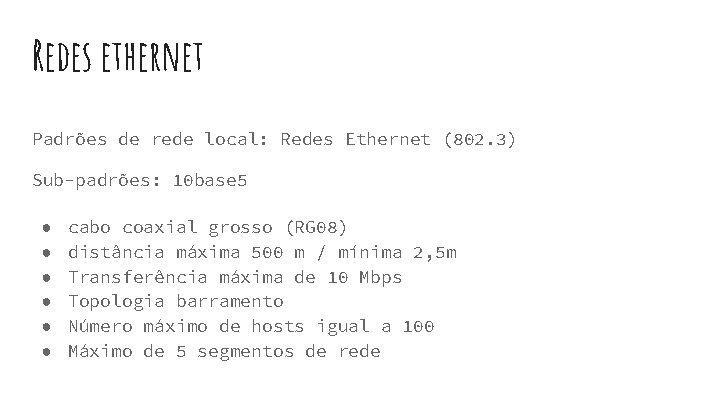

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Sub-padrões: 10 base 5 ● ● ● cabo coaxial grosso (RG 08) distância máxima 500 m / mínima 2, 5 m Transferência máxima de 10 Mbps Topologia barramento Número máximo de hosts igual a 100 Máximo de 5 segmentos de rede

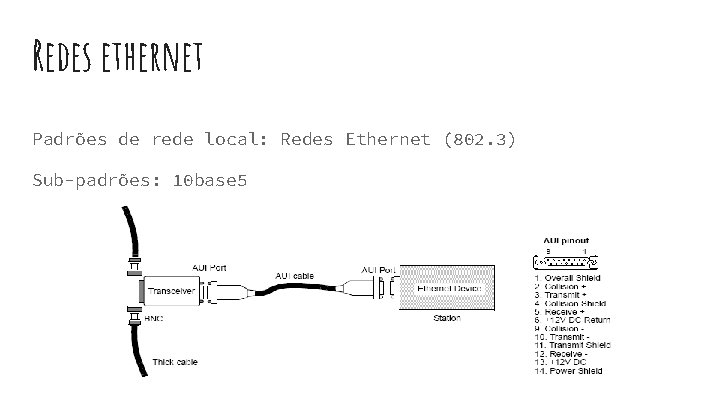

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Sub-padrões: 10 base 5

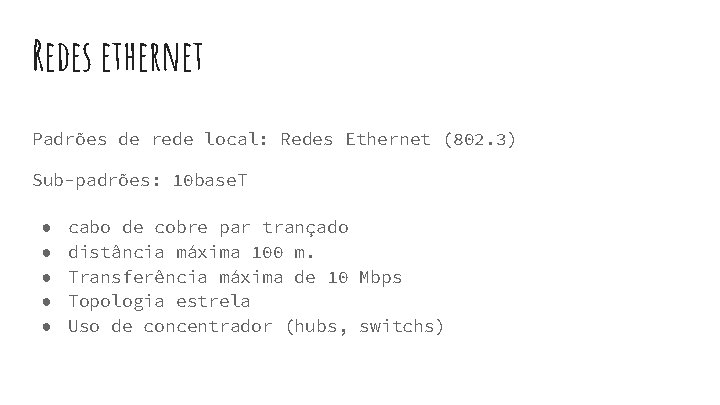

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Sub-padrões: 10 base. T ● ● ● cabo de cobre par trançado distância máxima 100 m. Transferência máxima de 10 Mbps Topologia estrela Uso de concentrador (hubs, switchs)

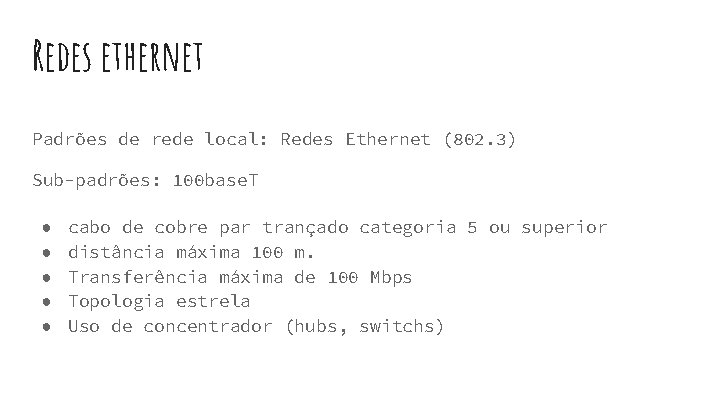

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Sub-padrões: 100 base. T ● ● ● cabo de cobre par trançado categoria 5 ou superior distância máxima 100 m. Transferência máxima de 100 Mbps Topologia estrela Uso de concentrador (hubs, switchs)

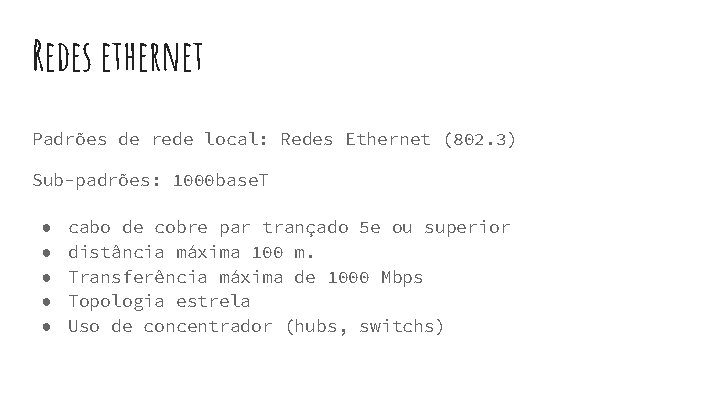

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3) Sub-padrões: 1000 base. T ● ● ● cabo de cobre par trançado 5 e ou superior distância máxima 100 m. Transferência máxima de 1000 Mbps Topologia estrela Uso de concentrador (hubs, switchs)

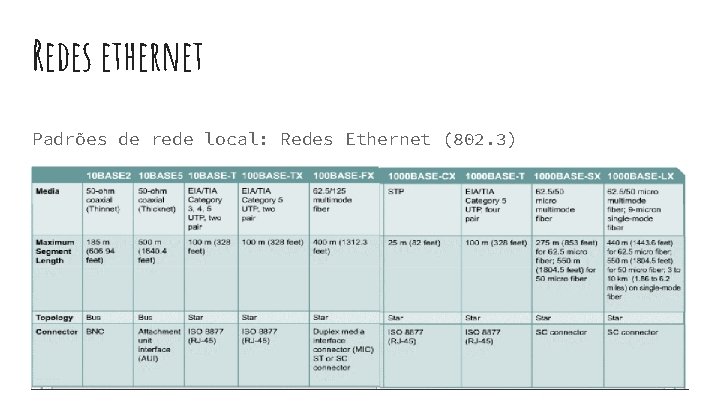

Redes ethernet Padrões de rede local: Redes Ethernet (802. 3)

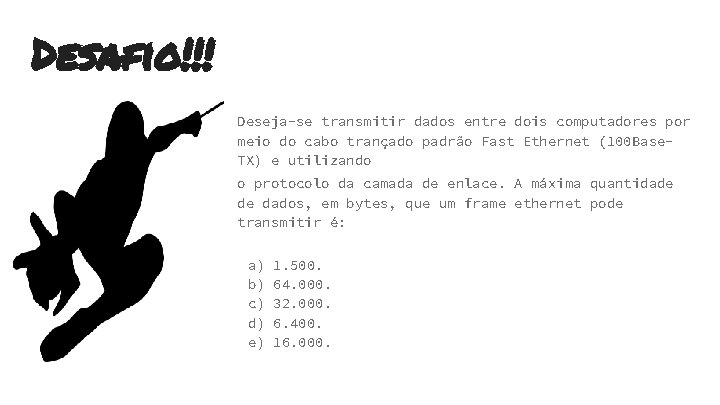

Desafio!!! Deseja-se transmitir dados entre dois computadores por meio do cabo trançado padrão Fast Ethernet (100 Base. TX) e utilizando o protocolo da camada de enlace. A máxima quantidade de dados, em bytes, que um frame ethernet pode transmitir é: a) b) c) d) e) 1. 500. 64. 000. 32. 000. 6. 400. 16. 000.

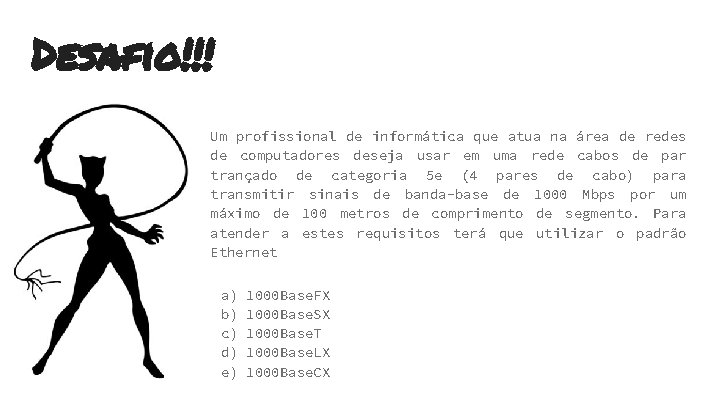

Desafio!!! Um profissional de informática que atua na área de redes de computadores deseja usar em uma rede cabos de par trançado de categoria 5 e (4 pares de cabo) para transmitir sinais de banda-base de 1000 Mbps por um máximo de 100 metros de comprimento de segmento. Para atender a estes requisitos terá que utilizar o padrão Ethernet a) b) c) d) e) 1000 Base. FX 1000 Base. SX 1000 Base. T 1000 Base. LX 1000 Base. CX

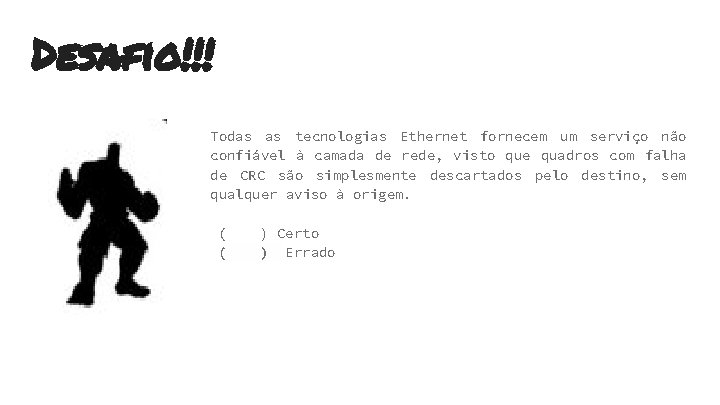

Desafio!!! Todas as tecnologias Ethernet fornecem um serviço não confiável à camada de rede, visto que quadros com falha de CRC são simplesmente descartados pelo destino, sem qualquer aviso à origem. ( ( ) Certo ) Errado
