Знайомство з Packet Tracer Проектування та моделювання комп’ютерних мереж ЛАБОРАТОРНА РОБОТА № 1 Packet

Знайомство з Packet Tracer Проектування та моделювання комп’ютерних мереж ЛАБОРАТОРНА РОБОТА № 1 Packet Tracer: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 1

Створення та Connecting Devices розташування Devices пристроїв Packet Tracer 4. 1: Novice Session ©

Створення та Connecting Devices розташування Devices пристроїв Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 3

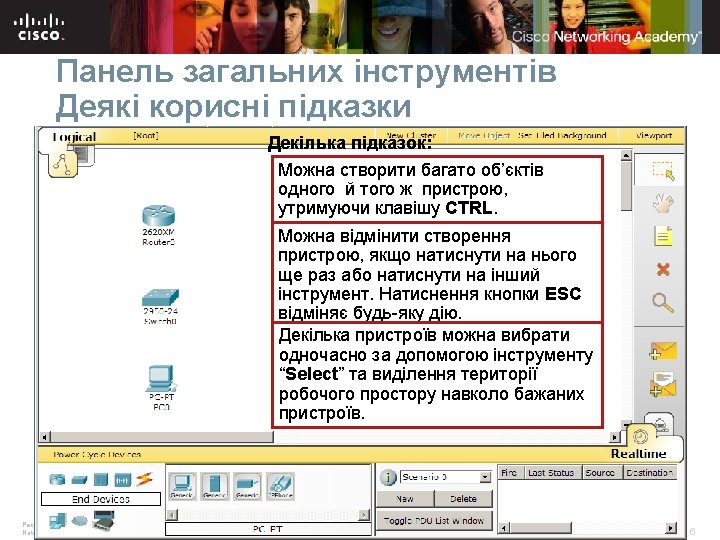

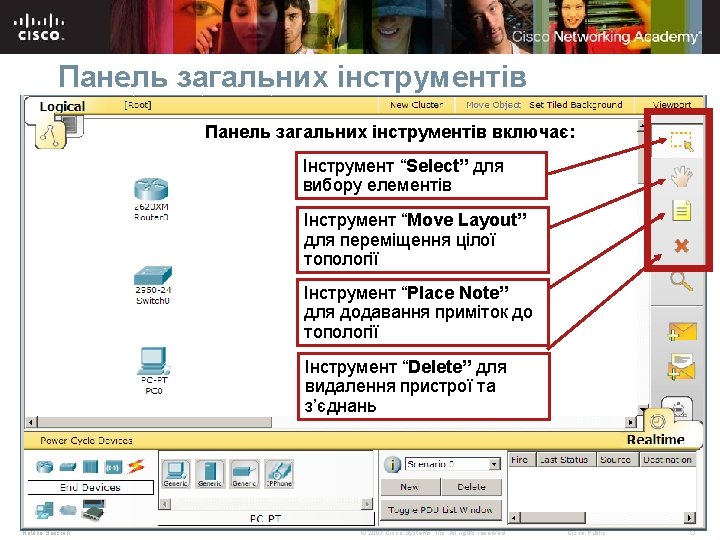

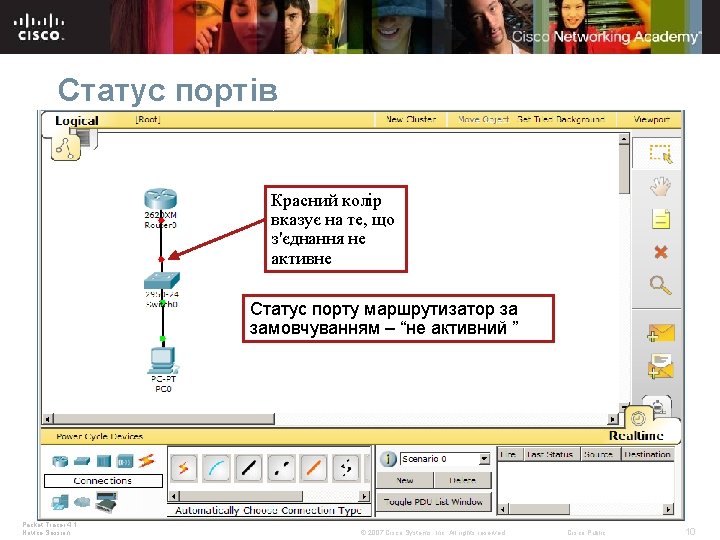

Devices пристроїв З’єднання Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc.

Devices пристроїв З’єднання Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 8

Кластеризація пристроїв Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All

Кластеризація пристроїв Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 12

Підключення пристроїв до кластеру Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems,

Підключення пристроїв до кластеру Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 13

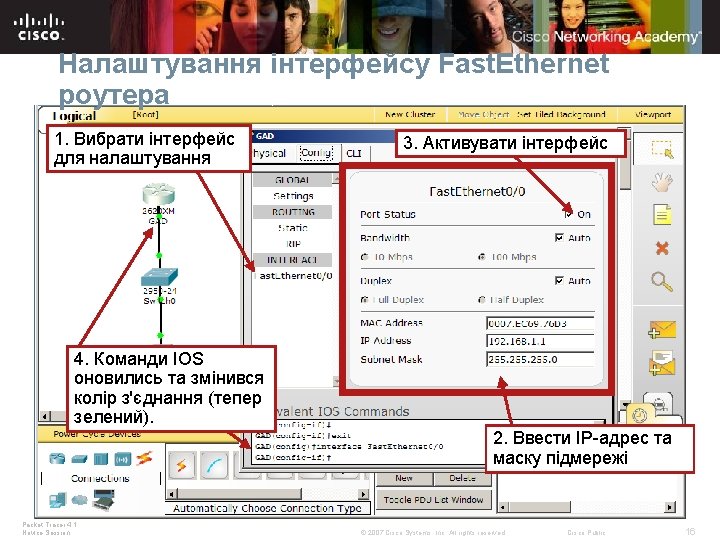

Налаштування пристроїв Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All

Налаштування пристроїв Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 14

Налаштування IP адреси комп'ютера Кликните по Fast. Ethernet под INTERFACE для настройки IP адреса

Налаштування IP адреси комп'ютера Кликните по Fast. Ethernet под INTERFACE для настройки IP адреса и маски подсети. Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 18

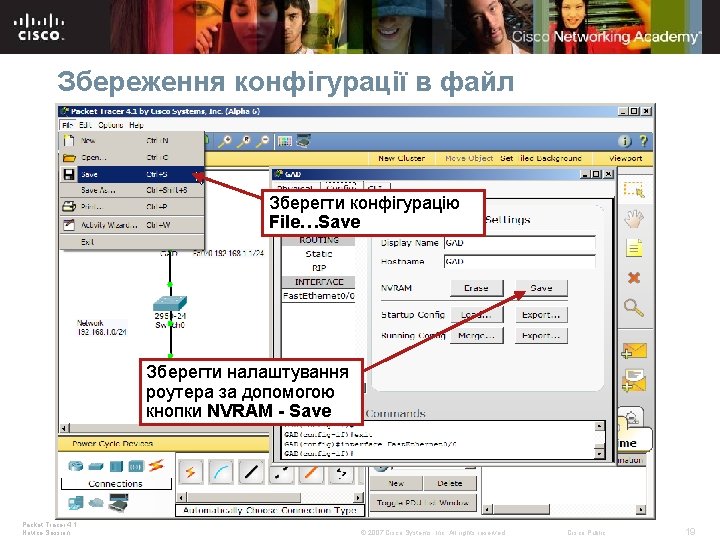

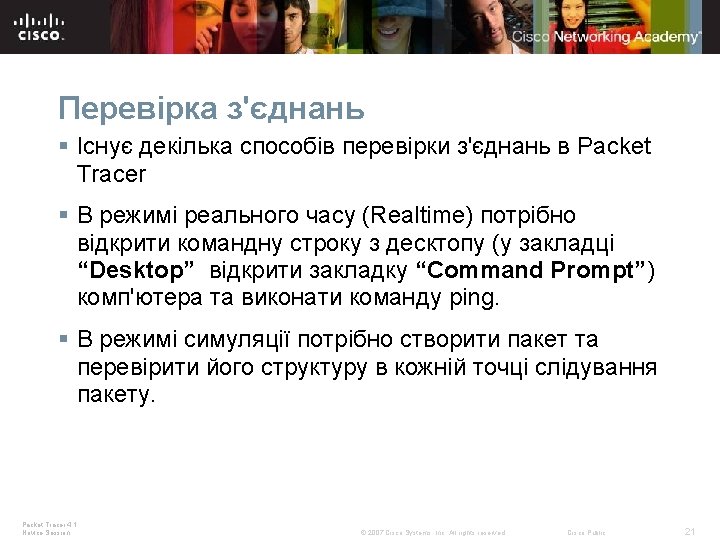

Перевірка з'єднань Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All

Перевірка з'єднань Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 20

Пінг шлюзу Виконати пінг шлюзу Packet Tracer 4. 1: Novice Session © 2007 Cisco

Пінг шлюзу Виконати пінг шлюзу Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 23

Режим Connecting Devices симуляції Devices Packet Tracer 4. 1: Novice Session © 2007 Cisco

Режим Connecting Devices симуляції Devices Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 24

Режим симуляції Перейти до режиму симуляції Packet Tracer 4. 1: Novice Session © 2007

Режим симуляції Перейти до режиму симуляції Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 25

Створення PDU 3. Вибрати пристрійприймач 1. Натиснути на іконку “Add Simple PDU” 2. Вибрати

Створення PDU 3. Вибрати пристрійприймач 1. Натиснути на іконку “Add Simple PDU” 2. Вибрати пристрійджерело Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 27

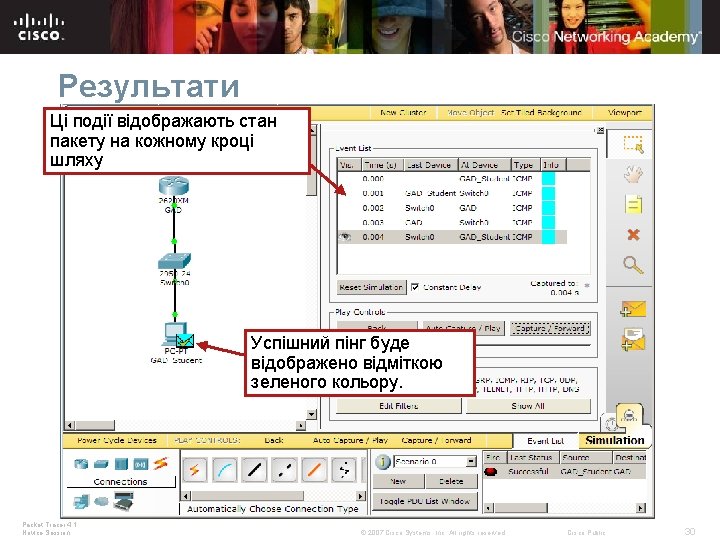

Запуск симуляції Для запуску симуляції натиснути на кнопку “Auto Capture/Play” Packet Tracer 4. 1:

Запуск симуляції Для запуску симуляції натиснути на кнопку “Auto Capture/Play” Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 29

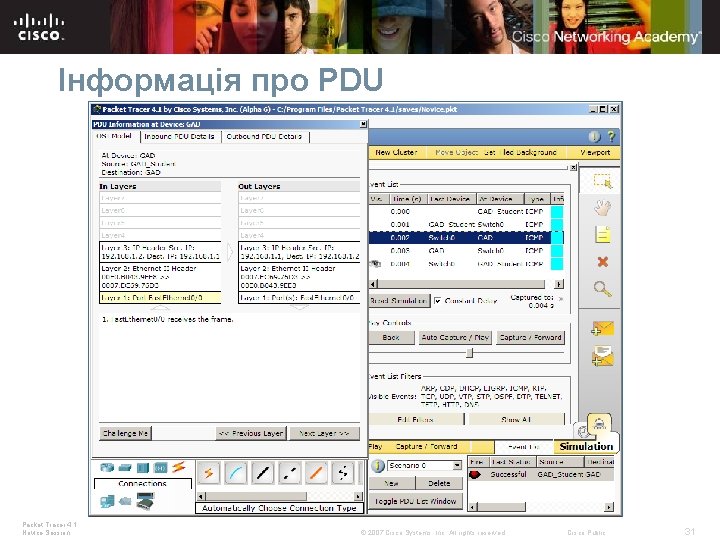

Інформація про PDU Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc.

Інформація про PDU Packet Tracer 4. 1: Novice Session © 2007 Cisco Systems, Inc. All rights reserved. Cisco Public 31
