P H Teknik Ved Per Hoffmann www gaskompressor

P. H. Teknik Ved: Per Hoffmann www. gaskompressor. dk Mail: P. H. Teknik@mail. dk

Gastankstationer. § Langsomtankning: Parkerer køretøjet § § § Busser Skraldebiler Mælkebiler § Hurtig tankning: Standser for at tanke § § § Taxaer Erhvervsbiler Personbiler

Langsomtankning. § Gaskompressor § Temperaturkompensering § 200 bar, 150 C § Tankningsrampe § Fylde om natten § Her bruges busserne ikke § Strømbesparelse (kl. 22: 00) § Fylde hele døgnet § Biogasanlæg

Hurtig tankning § Gaskompressor § Gasbank § Prioriteringspanel § 3 -banksfyldning § Temperaturkompensering § 200 bar, 150 C § Dispenser

Grundplan kompressorstation

Gaskompressorer § 3 kompressortyper 1. Heavy duty <1000 RPM. § Nuovo Pignone § Stempelkompressor 2. Industri >1000 RPM. § Bauer kompressoren § Stempelkompressor 3. Booster. § Idro Meccanica. § Hydraulisk

Heavy Duty § Nuovo Pignone § Færdigbygget enhed § Modulopbygget § AVTN. 100 - 300 Std. m 3/h § BVTN. 400 -2400 Std. m 3/h § Lave service omkostninger § Lang levetid

Industri kompressorer § Bauer kompressorer § § Relativ billig i anskaffelse Modulopbygget Leveres færdigbygget Lette at udbygge ved øget gassalg

Diagram for gaskompressor

Gasbank § Enkelt bankssystem § Kan udnytte fra fyldetryk ned til 200 bar ved 150 C. § Tre bankssystem § Kan udnytte lager fra fyldetryk ned til bilens aktuelle fyldetryk, +30 bar.

Diagram for 3 -delt gasbank

Temperaturkompensering § Beregnet og reguleret system § Mekanisk med trykflaske og regulator

Temp. kompenserings. Tryk i tabel bar Temp. CNG Biogas 30 225 25 220 216 20 207 15 200 10 191 5 180 182 0 175 -5 160 167 -10 159 -15 140 150 -20 130 142

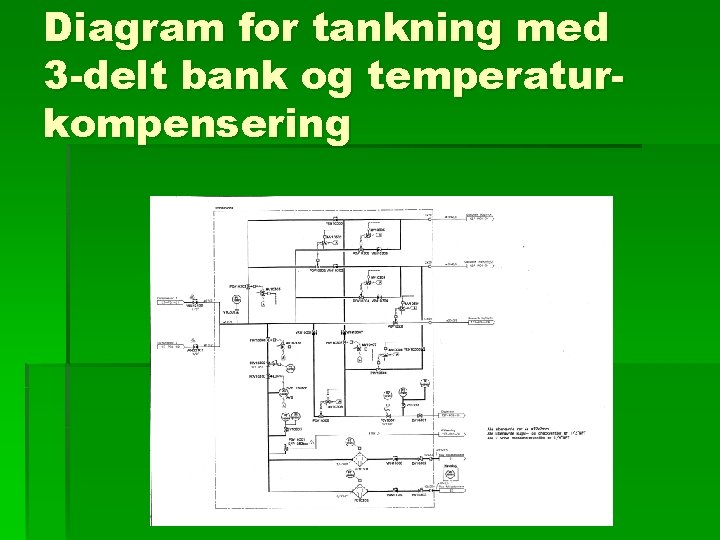

Diagram for tankning med 3 -delt bank og temperaturkompensering

Dispenser. § Tælleværk § Masseflowmåler § Betalingssystem § Opsamling af kundebesøg § Videresende til betalingssystem § Sikkerhedssystem § Ikke overfylde tank, 200 bar, 150 C. § Fyldeslange § Fyldehåndtag § Brake away

Ex. Zoner
