P 507 Series NETWORK RACK SERVER RACK MINI

CONTENTS P 507 -NETWORK RACK P 507 -SERVER RACK ACCESSORIES □ □ □ P

P 507 -STANDARD RACK Series P 507 – NETWORK RACK ■ SPECIFICATIONS Height Unit

P 507 -STANDARD RACK Series P 507 – SERVER RACK ■ SPECIFICATIONS Height Unit

P 507 -STANDARD RACK Series P 507 – MINI RACK ■ SPECIFICATIONS Height Unit

P 507 -STANDARD RACK ACCESSORIES Series § CABLING PART § PANEL PART O-PANEL BLANK

P 507 -STANDARD RACK ACCESSORIES Series § POWER PART § COOLING PART MULTI CONCENT

Slides: 12

Download presentation

P 507 Series • NETWORK RACK • SERVER RACK • MINI RACK

CONTENTS P 507 -NETWORK RACK P 507 -SERVER RACK ACCESSORIES □ □ □ P 507 -MINI RACK 2 Shelf Part Cabling Part Panel Part Power Part Cooling Part

P 507 -STANDARD RACK Series P 507 – NETWORK RACK ■ SPECIFICATIONS Height Unit 2200 45 2000 40 1800 36 1600 31 1400 27 Width Depth 600 1000 900 750 600 § 랙의 내부 장비 실장치수는 H-193 mm 입니다. ■ MOUNT FRAME 간 간격 (FRS) Rear D 1000기준 R 1 (95 mm) R 2 (120 mm) R 3 (145 mm) R 4 (170 mm) F 1 (95 mm) 805 780 755 730 F 2 (120 mm) 780 755 730 705 F 3 (145 mm) 755 730 705 680 F 4 (170 mm) 730 705 680 655 Front § FRS : D-270 mm (F 1 R 4 기준) ※ 4 는 표준사양이며 25 mm간격으로 이동 가능함.

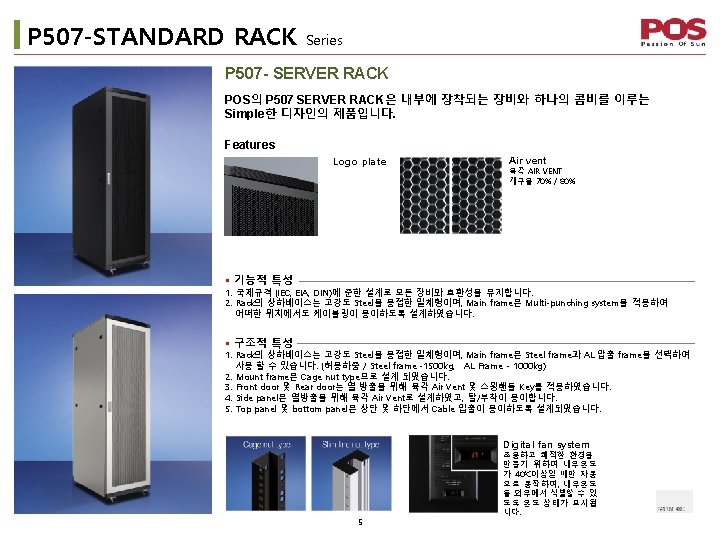

P 507 -STANDARD RACK Series P 507 – SERVER RACK ■ SPECIFICATIONS Height Unit 2200 45 2000 40 1800 36 1600 31 1400 27 Width Depth 600 1000 900 750 § 랙의 내부 장비 실장치수는 H-193 mm 입니다. ■ MOUNT FRAME 간 간격 (FRS) Rear D 1000기준 R 1 (95 mm) R 2 (120 mm) R 3 (145 mm) R 4 (170 mm) F 1 (95 mm) 805 780 755 730 F 2 (120 mm) 780 755 730 705 F 3 (145 mm) 755 730 705 680 F 4 (170 mm) 730 705 680 655 Front § FRS : D-270 mm (F 1 R 4 기준) ※ 6 는 표준사양이며 25 mm간격으로 이동 가능함.

P 507 -STANDARD RACK Series P 507 – MINI RACK ■ SPECIFICATIONS Height Unit 1200 22 1000 18 800 13 600 9 Width Depth 600 1000 900 750 600 § 랙의 내부 장비 실장치수는 H-193 mm 입니다. ■ MOUNT FRAME 간 간격 (FRS) Rear D 900기준 R 1 (95 mm) R 2 (120 mm) R 3 (145 mm) R 4 (170 mm) F 1 (95 mm) 705 680 655 630 F 2 (120 mm) 680 655 630 605 F 3 (145 mm) 655 630 605 580 F 4 (170 mm) 630 605 580 555 Front § FRS : D-270 mm (F 1 R 4 기준) ※ 8 는 표준사양이며 25 mm간격으로 이동 가능함.

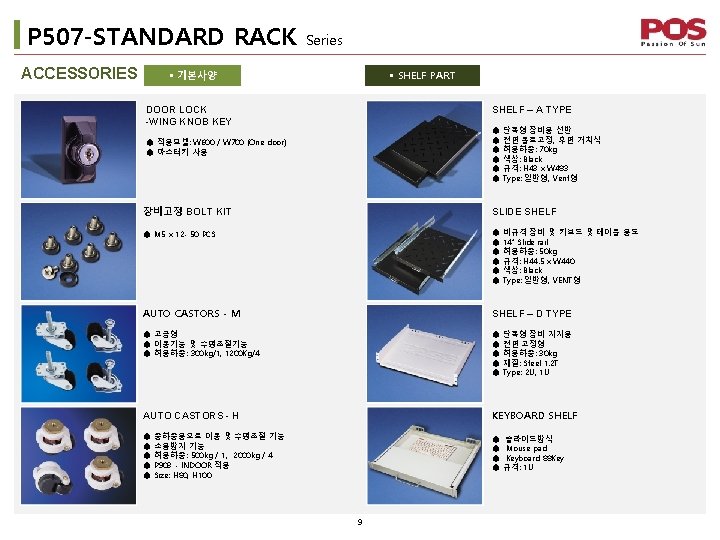

P 507 -STANDARD RACK ACCESSORIES Series § CABLING PART § PANEL PART O-PANEL BLANK PANEL - ST / 일반 ● ● ● ● 케이블 분배용 재질: Steel 1. 2 T 색상: Black 규격: 1 U 장비 장착 후 빈 공간 마감처리용 재질: SPC 1. 0 T 색상: Ivory, Black 규격: 1 U, 2 U, 3 U CABLE MANAGEMENT MONITOR PANEL ● 케이블을 요소별로 구분 정리 후 전면부 마감처리 ● 색상: Black ● 규격: 1 U ● 17” Bezel - ABS ● 규격: 10 U CABLE BAR - REAR & SIDE ● 랙후면 및 측면에 설치 ● 재질: A 6063 S - T 5, Steel 2. 0 T RING RUN & RING RUN PANEL ● ● 케이블 정리용 재질: ABS 색상: Black Type: 1 U, 2 U 10

P 507 -STANDARD RACK ACCESSORIES Series § POWER PART § COOLING PART MULTI CONCENT - 15 A DIGITAL FAN SYSTEM - DOOR ● AC 220 V - 15 A ● ON/OFF 스위치 ● 10 Way / 14 Way / 20 Way ● Type 1: 코드(1. 8 M) ● Type 2: 단자대 ● 랙 후면 Door상부에 부착, 내부온도 표시 및 고온발생시 LED점등, 설정온도 이상 시 Fan 동작 ● AC Fan: AC 100~220 V 50/60 Hz ● Type: 1 Fan / 2 Fan / 3 Fan DIGITAL MULTI CONCENT 15 A 19” DIGITAL FAN SYSTEM ● Subrack 타입으로 장비의 열을 직접적으로 컨트롤 할 때 사용하며 설정온도 이상 시 Fan 동작. ● AC FAN: AC 100~220 V 50/60 Hz ● Type: 3 Fan, 4 Fan, 6 Fan ● AC 220 V - 15 A ● ON/OFF 스위치 및 단자대 내장으로 직접연결가능 ● 코드길이: 1. 8 M ● 15 A 이상의 전류 사용시 경보음 발생, 디지털 표시부에 사용전류가 표시됨 ● Type: 10 Way / 14 Way / 20 Way EARTH RAIL AC FAN UNIT ● M 5 연결점 ● 단면적 50 mm² ● 2개의 Isolator으로 Rack과 절연 ● 랙 내부의 후면 Door 상부에 부착 ● AC Fan: 110 V - 50/60 Hz 220 V - 50/60 Hz ● Type : 1 Fan 11
