OZNAČOVÁNÍ VOZIDEL

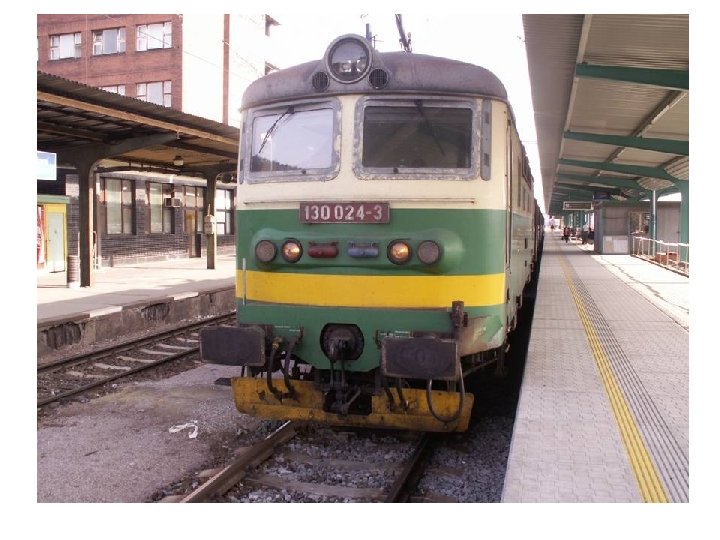

1. OZNAČOVÁNÍ HNACÍCH VOZIDEL

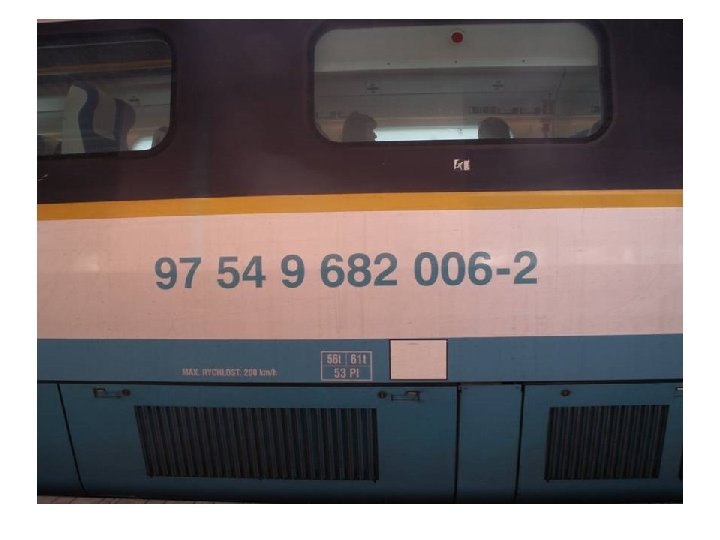

ABC DEF - G • význam první číslice … „A“ • • • 1 … elektrická lokomotiva stejnosměrné soustavy 2 … elektrická lokomotiva střídavé soustavy 3 … elektrická lokomotiva pro více soustav 4 … hnací vůz el. jednotky stejnosměrné soustavy 5 … hnací vůz el jednotky střídavé soustavy 6 … hnací vůz el. jednotky pro více soustav 7 … motorová lokomotiva 8 … motorový vůz (jednotka) 9 … řídicí vůz (990 – 999 historická vozidla) 0 … vložený vůz, přípojný vůz k motorovým vlakům
ABC DEF - G • význam druhé a třetí číslice … „BC“ • konstrukční skupina • význam páté, šesté a sedmé číslice … „DEF“ • inventární číslo vozidla • význam osmé číslice … „G“ • kontrolní číslice U hnacích vozidel pro mezinárodní přepravu se užívá 12 místné číslo v obdobném schématu jako u tažených vozidel
2. OZNAČOVÁNÍ OSOBNÍCH VOZŮ
• • osobní vozy se označují dle vyhlášky UIC jednotný mezinárodní systém DVANÁCTIMÍSTNÉ ČÍSLO PÍSMENNÉ OZNAČENÍ • velká písmena dle RIC • malá písmena nepoužívaná dle RIC

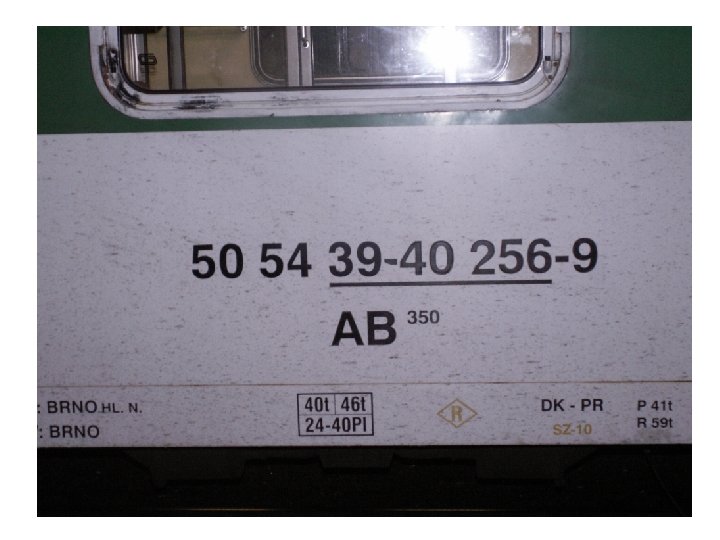

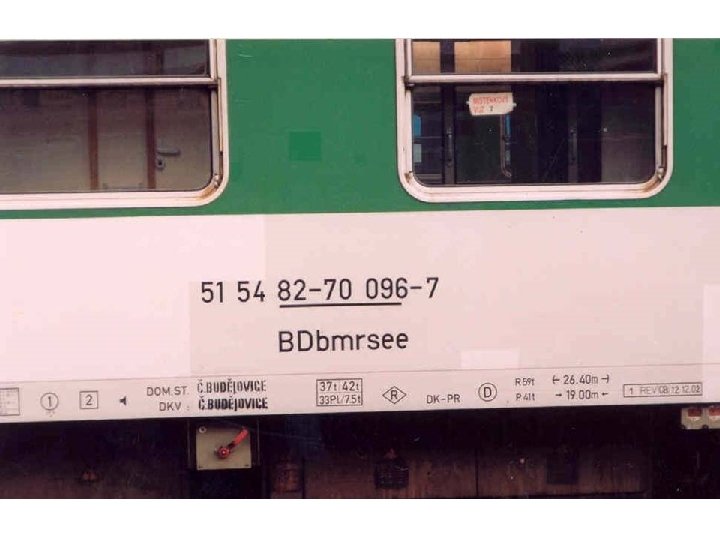

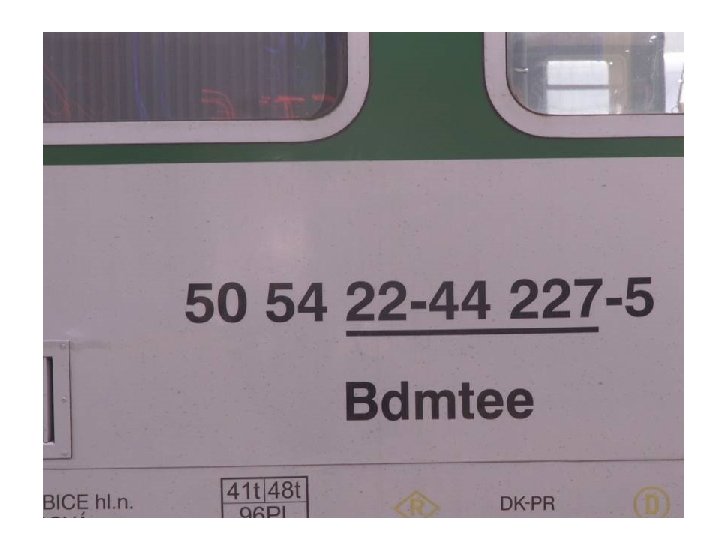

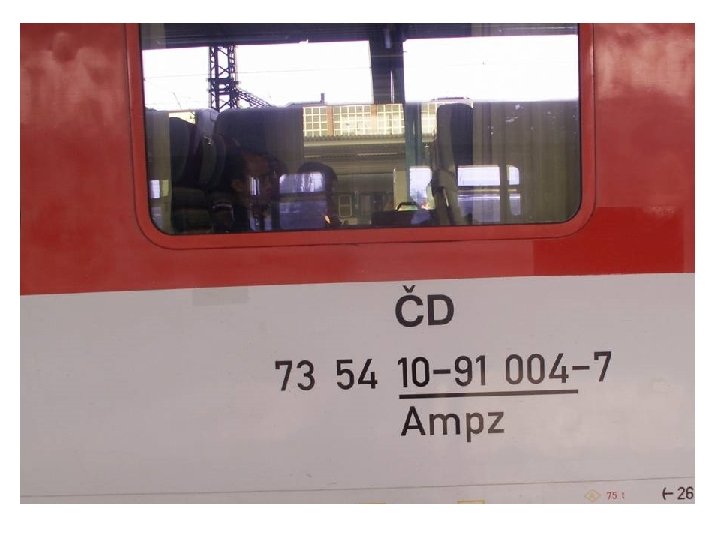

ČD AB CD EF – GH IJK - L XYZ abc. d • • • AB. . . režim vozu CD. . . vlastnická železnice EF – GH IJK. . . vlastní číslo vozu L. . . kontrolní číslice XYZ. . . písmenné označení abc. d. . . doplňkové číslo (kód vozu)
• AB § § § § 30 50 51 61 70 73 9* 95 . . . služební pro nákladní vlaky. . . vnitrostátní doprava. . . neklimatizované pro mezinárodní provoz. . . klimatizované tlakotěsné vnitrostátní. . . klimatizované tlakotěsné mezinárodní … hnací vozidla … přípojné vozy
• CD § § § § 51 PKP (Polské státní dráhy) 54 ČD (České dráhy) 55 MÁV (Maďarské dráhy) 56 ZSSK (Železniční společnost; SR) 80 DB (Německá dráha) 81 ŐBB (Rakouské spolkové dráhy) 85 SBB/CFF (Švýcarské spolkové dráhy) 86 SNCF (Národní společnost francouzských železnic)
• EF – GH § § 1 5 9 u lokomotivy následuje řada vozy vložené, přípojné, řídicí jednotky motorové, elektrické osobních vozů vyjádření provozních znaků: § třída vozová, vytápěcí systém, rychlost, … § 20 – 70 … 2. tř, 10 odd. , V max. 160 km/h, topení RIC § 21 – 19 … 2. tř. , 11 odd, V max. 120 km/h, topení 3 000 V a parní § 10 – 91 … 1. tř, 10 odd. , V nad 160 km/h, topení RIC § …

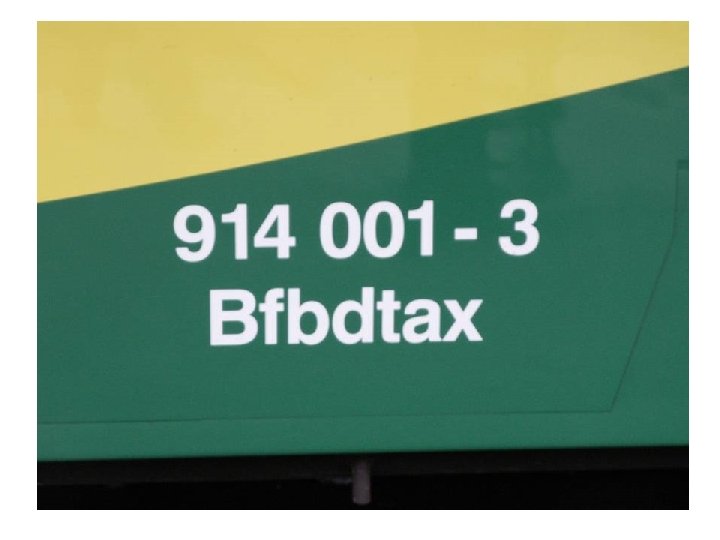

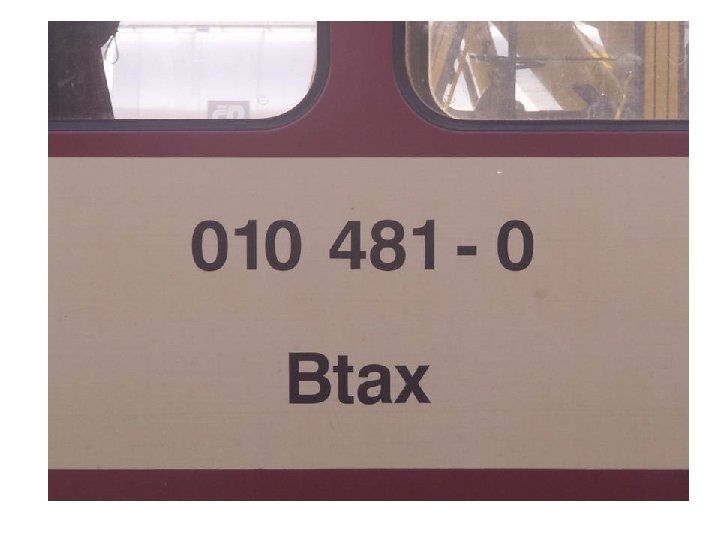

• XYZ • VELKÁ PÍSMENA § § § WR. . . restaurační vůz A. . . vůz první tř. B. . . vůz druhé tř. AB. . vůz první a druhé tř. D. . . služební vůz BD. . . vůz druhé tř. se služebním odd.
MALÁ PÍSMENA • RIC § § § § § b, h. . . odd. pro tělesně postižené c. . lehátkový vůz d, v. . . prostor pro jízdní kola ee, z. . . zásobování el. energií z průbežného vedení f. . . řídicí vůz m. . . delší než 24, 5 m p, t. . . ulička uprostřed r. . . zvláštní výbava s. . . postranní ulička u služebních vozů
• NEUŽÍVANÁ V RIC a. . . dvounápravový vůz g. . . alternativní odd. pro obsluhu vlaku i. . . bez návalků a měchů j. . . nerozpojitelná jednotka n. . . pro motorovou trakci bez průběžného kabelu el topení § o. . . dvoupodlažní vůz § x. . . vůz lehké stavby pro motorové vlaky § § §
3. OZNAČOVÁNÍ NÁKLADNÍCH VOZŮ

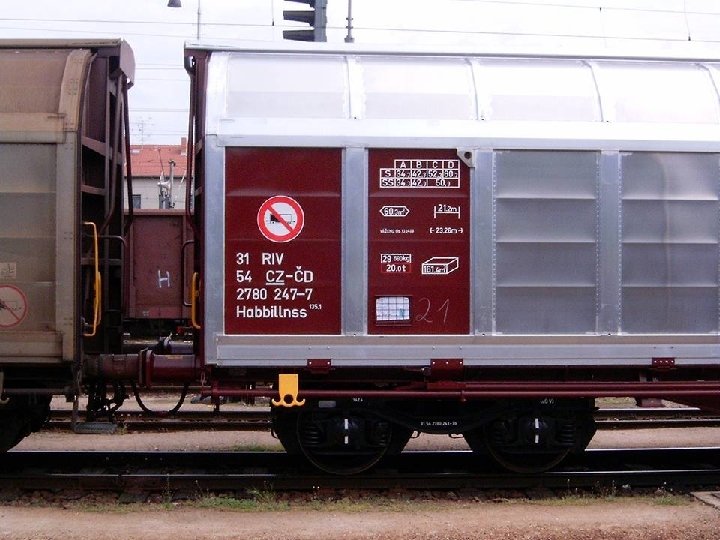

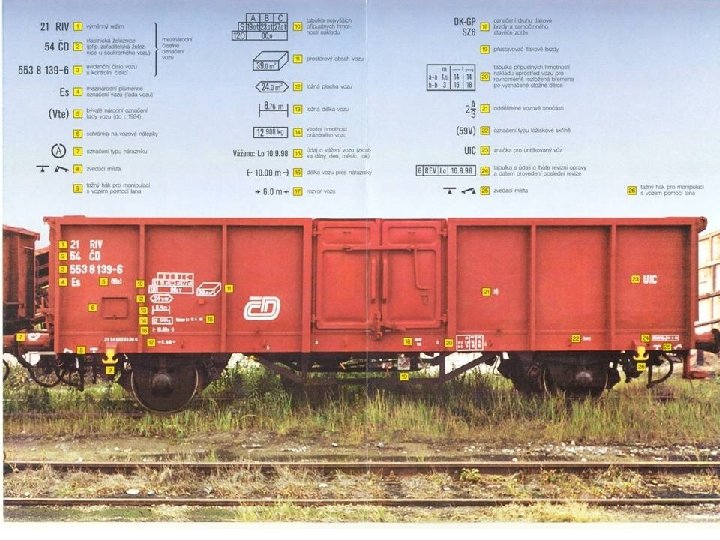

AB CD EFG H IJK - L • AB. . . režim vozu • určuje použití ve vnitro/mezinár. dopravě • CD. . . vlastnická železniční správa • EFG. . . přepravně technické parametry • H. . . pořadové číslo intervalu • toto číslo má závislost s velkým písmenem písmenného označení • IJK. . . pořadové číslo vozu • L. . . kontrolní číslice
PÍSMENNÉ OZNAČENÍ • VELKÁ PÍSMENA • určitému velkému písmenu odpovídá číslo na pátém místě číselného označení • G, H. . . kryté vozy • K, O, R, L, S. . . plošinové vozy • E, F. . . otevřené vozy • Z. . . vůz kotlový • I. . . vůz chladicí
4. NÁPISY NA VOZECH

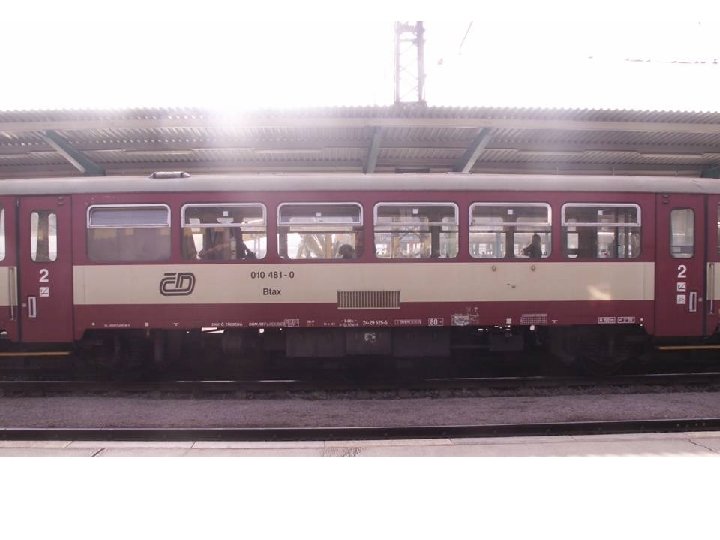

OZNAČENÍ VOZU
PRŮVOZNÍ OZNAČENÍ

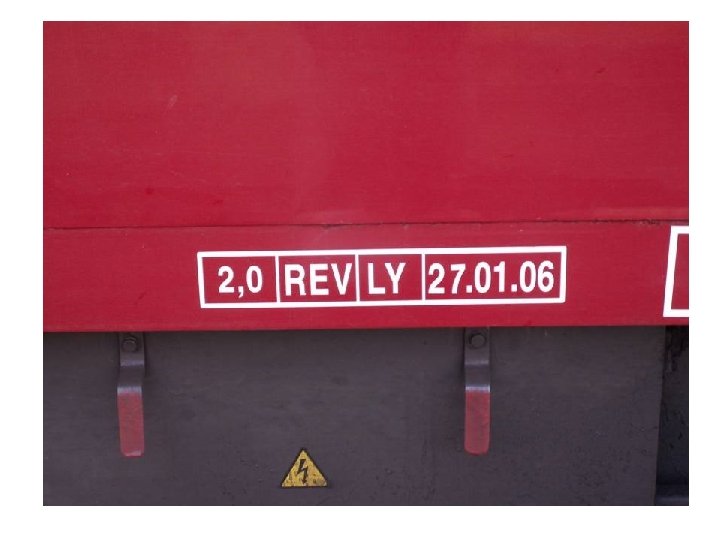

DÉLKA VOZIDLA, ROZVOR, REVISE
ÚHEL NÁJEZDU, POLOMĚR, OMEZENÍ PŘES PAHRBEK

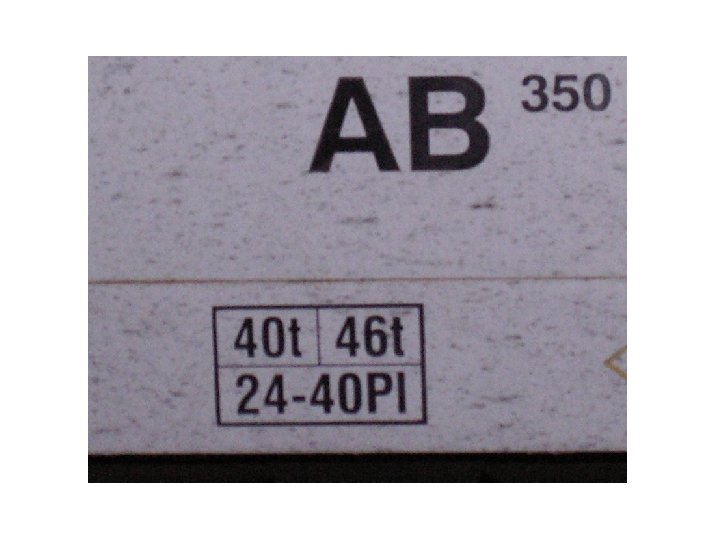

HMOTNOST, SEDADLA

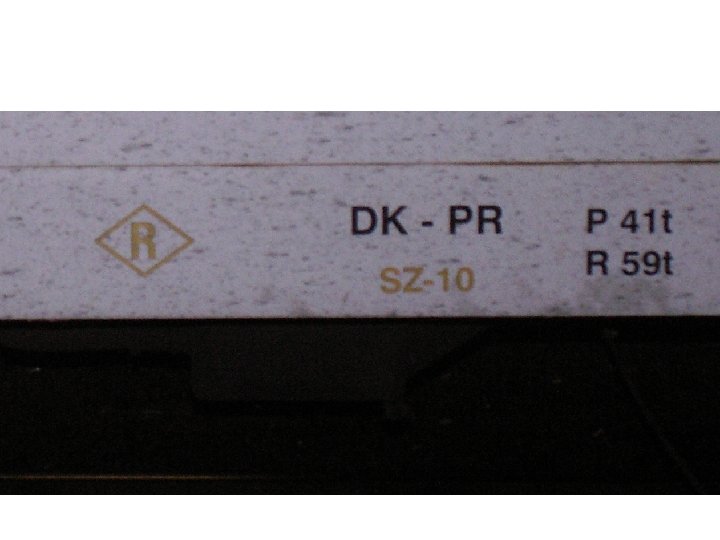

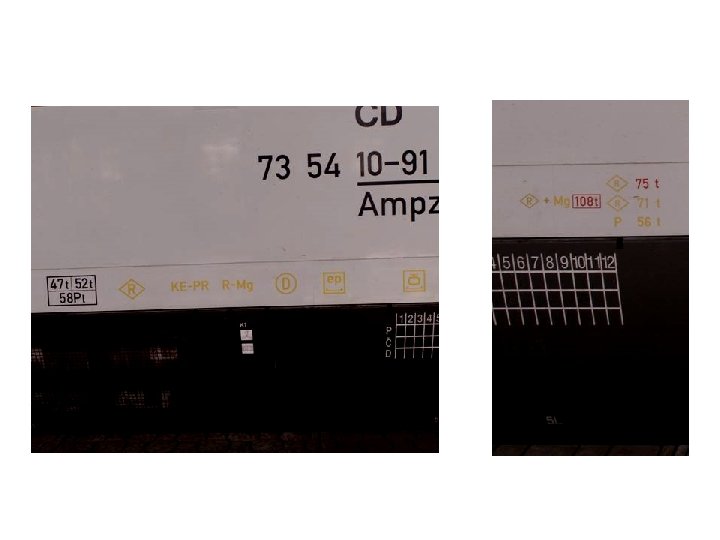

„BRZDY“

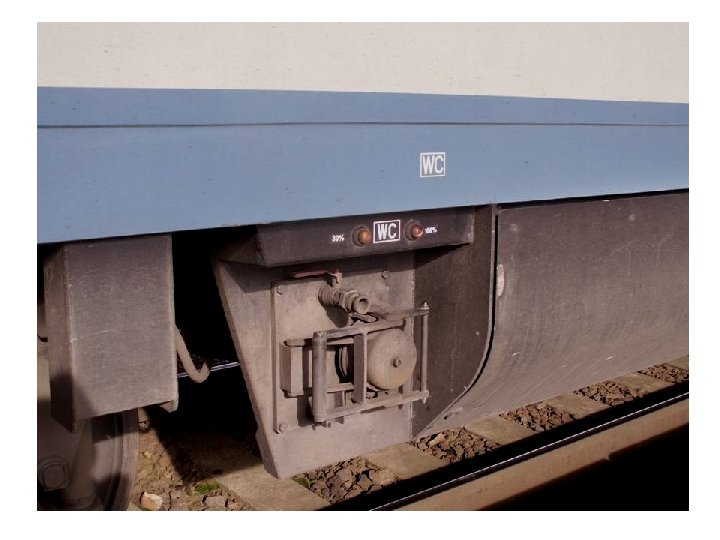

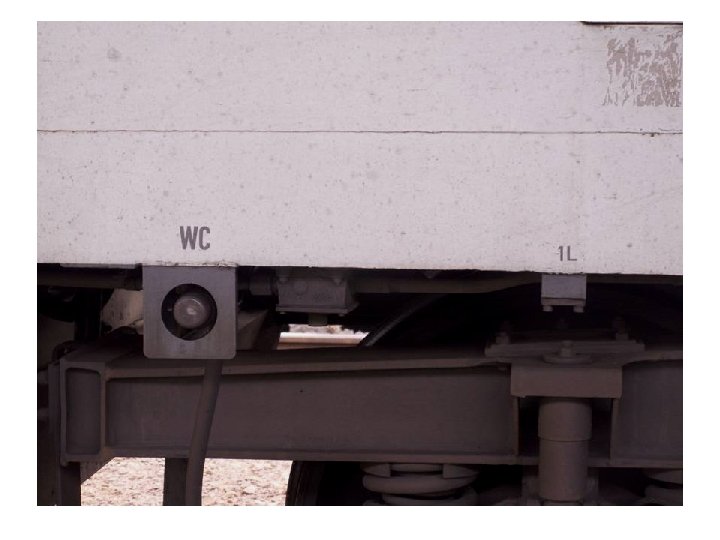

PLNICÍ a VYPRAZDŇOVACÍ HRDLA
NÁPISY PRO CESTUJÍCÍ
SHRNUTÍ
KONEC
