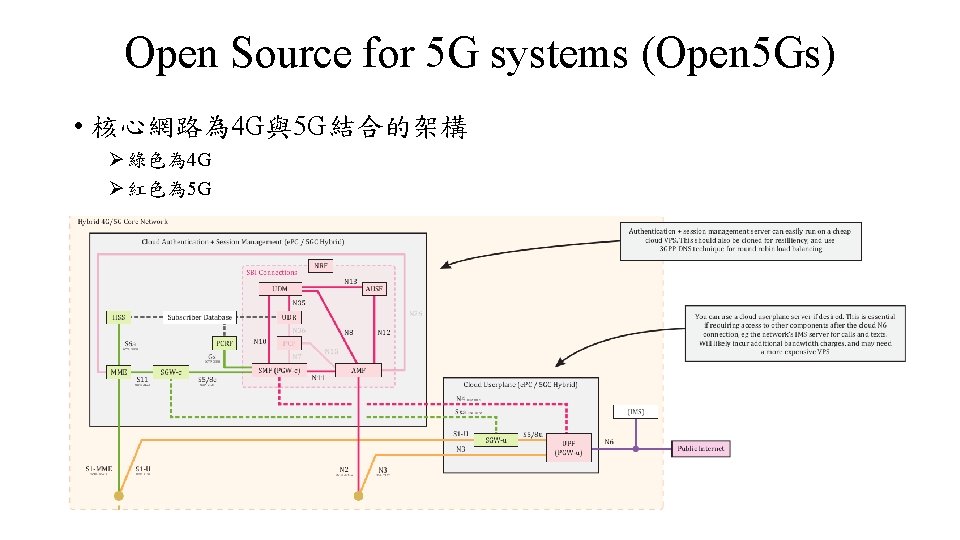

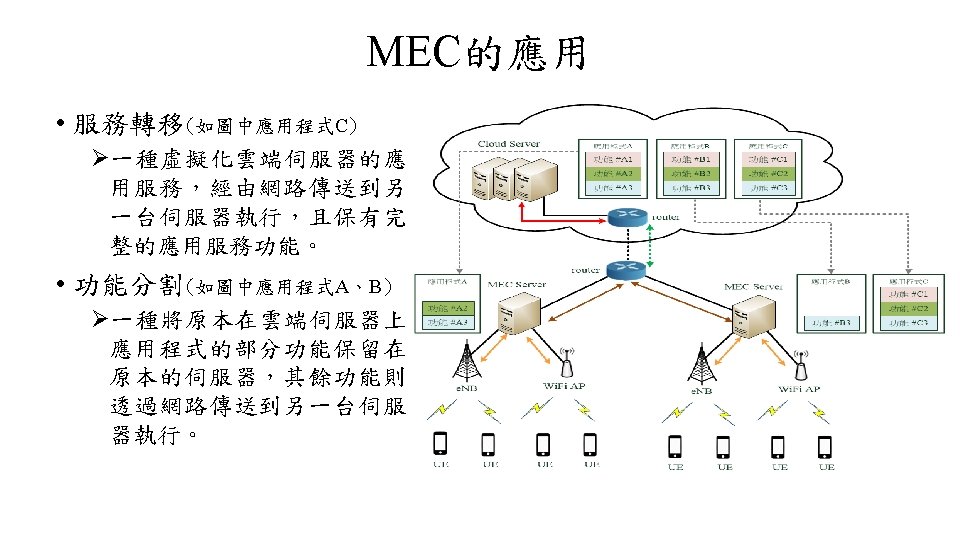

Outline MEC 5 G MEC Open Source for Slides: 11 Download presentation Outline • MEC的應用 • 5 G MEC架構 • Open Source for 5 G systems • 5 G MEC實驗結果與分析 ETSI-MEC in 5 G networks (1/2) • MEC 架構與5 G 核心網路的對照圖 ETSI-MEC in 5 G networks (2/2) • 由MEC Orchestrator對MEC系統進行控制,即可對應到 5 G核網中 的AF,並整合5 G的UPF,形成一個MEC system。 實驗拓樸(不使用MEC時) Mo. D server Cloud Network (電資大樓 ) 5 G core video Edge Network (海 館) RF board UE Wi. Fi AP srs e. NB 實驗拓樸(使用MEC時) Mo. D server Cloud Network (電資大樓 ) 5 G core video Edge Network (海 館) RF board UE Wi. Fi AP srs e. NB MEC server 實驗結果與分析 • 使用MEC與不使用MEC的實驗數據的比較 Ø Packet Delay降低約5. 3% Ø Jitter降低約3. 8% Ø Packet Loss Ratio降低約0. 3% Ø Throughput增加了約1. 5% Packet delay Jitter Packet Loss Ratio Throughput 不使用MEC 30. 843 ms 2. 745 ms 15. 9% 5. 93 Mbps 使用MEC 29. 216 ms 2. 639 ms 15. 6% 6. 04 Mbps 영국 beisSentence outlineExtracelularAnálisis morfológico y sintácticoZakopaný meč pod zoborom textMec use casesHow to make ellipse in engineering drawingNiveles de concreccion curricular"http basenacionalcomum mec gov""http basenacionalcomum mec gov""http basenacionalcomum mec gov"Mec e 200
