Outline l GEM l l GEM foil 70m

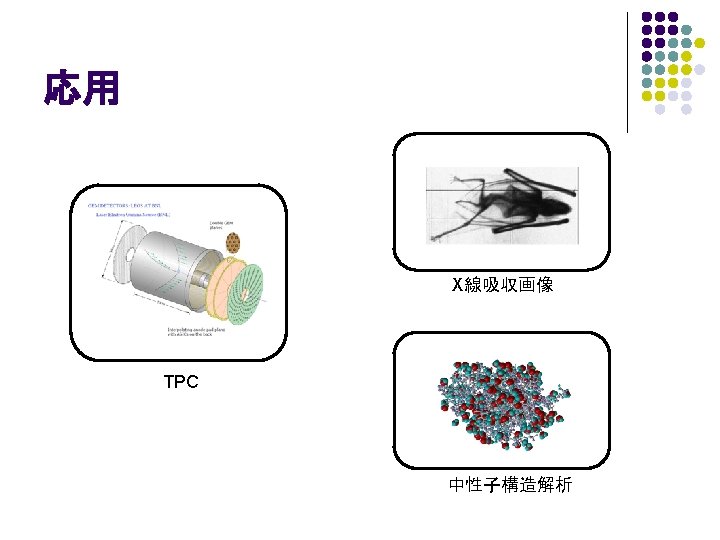

Outline l GEM l 応用 l 今後の予定

GEM foil φ = 70μm 10 cm 14 0 μm 10 cm Scienergy Co. , Ltd. 製 5 μm 50 μm 5 μm Polyimide Cu

GEM detector 55 Fe (5. 9 ke. V X-ray) HV Drift plane Drift GEM 1 GEM 2 GEM 3 HV R R Transfer-1 R Transfer-2 R Induction R R Readout pads Triple GEM detector

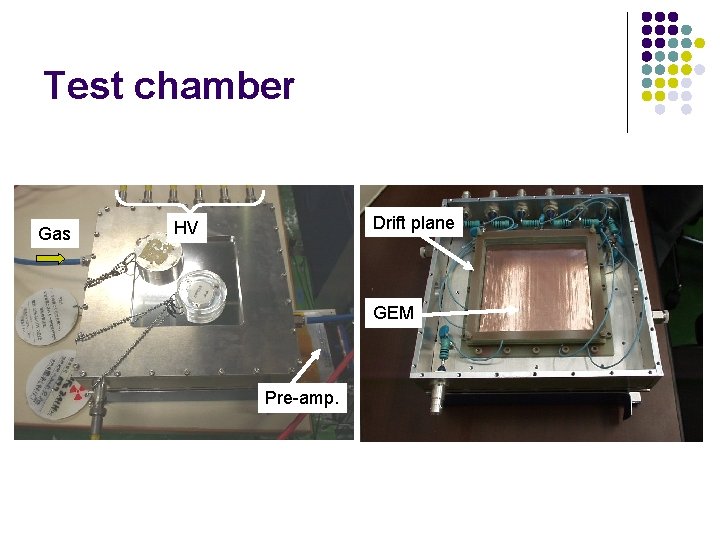

Test chamber Gas Drift plane HV GEM Pre-amp.

Pulse shape and spectrum 55 Fe (5. 9 ke. V X-ray) GEM foilからの信号 ED=0. 5 k. V/cm ΔVGEM=325 V ET=1. 6 k. V/cm EI=3. 3 k. V/cm 240 m. V Readout padからの信号 20 ns Sigma/Mean≒ 8. 8%

GEM Foil PCB

Gain (ΔVGEM) 104 ED=0. 5 k. V/cm ET～ 1. 6 k. V/cm EI ～ 3. 2 k. V/cm P 10 103 102 Ar. CO 2 (70: 30) ED～ 0. 5 k. V/cm ET～ 1. 8 k. V/cm EI～ 3. 6 k. V/cm

MPGD回路図解説 4層(500μ)400 mm. SQ. TM 2005/6/17 FLAT 40; CN 8～ 16　40 P VATAｘ 16 chips GEM Spacer hole 3. 2Φx４（117 x 117) PAD; ICPAD 1～ 16(data , cont 83 pad) PAD; YVPAD 1(data 250 pad) PAD; XVPAD 1(data 250 pad) 補強板 PAD; YVPAD 2(data 250 pad) FLAT 10; TWIST 1　10 P FLAT 40; CN 1～ 7　40 P PAD; XVPAD 2(data 250 pad) FLAT 40; 70 mmx 9 mm : (80 mm. SQ. )x 2個所 ; Bonding wire; (83 x 16+32 x 16+250 x 4=2840 wires 2層 (50μ) 110 mm. SQ. FLAT 10; TWIST　10 P ストリップピッチ； 400μ　　　　 ストリップ幅　表面; 20 -100μ　　　　 裏面; 340μ　　　　 カプトン厚　　　　　　50μ TM 2005/8/9　 オンラインエレキにて
