Oszlopdiagram dr. Jeney László egyetemi adjunktus jeney@elte. hu Regionális elemzések módszerei III. Szociológia alapszak, regionális és településfejlesztés specializáció; Minden alapszak 2016/2017, II. félév BCE Gazdaságföldrajz és Jövőkutatás Központ

Grafikus ábrázolási módszerek n Grafikus ábrázolási módszerek típusai – Általános statisztikai grafikus módszerek (diagramok) – Térképészeti, térinformatikai eljárások n Funkciói: eszköz és cél – Kutatási munkában elemzési eszköz – Dolgozatban, prezentációban illusztrációs cél n Diagram és szöveg viszonya – Jó, ha szöveg nélkül is megállja a helyét (főleg Power. Point-ban) – De: nem helyettesítheti az elemzést: (minden ábrához legyen szöveg)

Minden lényeges információ rajta legyen (ismétlődés nélkül) n Inkább a címben szerepel – – n Vizsgált terület: pl. Magyarország (területi szint: pl. NUTS 2 -es régiók) Vizsgált jelenség: pl. regionális gazdasági fejlettségi különbségek Mutató: pl. egy főre jutó GDP Vizsgált idő (vagy időszak): pl. 2004 (vagy 2004– 2012) Inkább a kategóriatengely feliratainál szerepel – Mértékegység, pl. amerikai dollár/fő n n Egyik infó se szerepeljen egyszerre két helyen (vagy a címben vagy a kategóriatengelyen) Ritkán szerepel a cím magán a diagramon – Word: ábra alá külön sorba (utólag is könnyebben módosítható) – Power. Point: dia címében n Mindig legyen forrásmegjelölés (Power. Point-ban is)

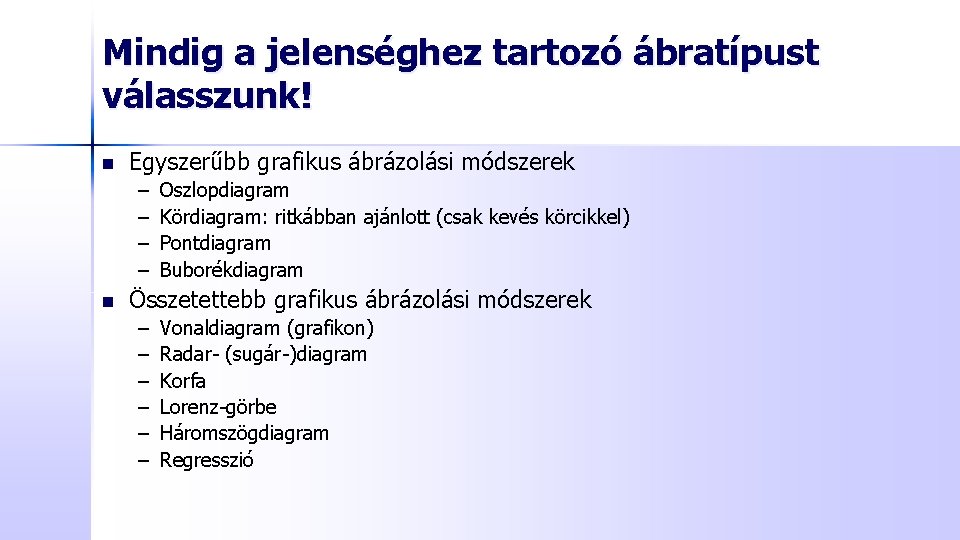

Mindig a jelenséghez tartozó ábratípust válasszunk! n Egyszerűbb grafikus ábrázolási módszerek – – n Oszlopdiagram Kördiagram: ritkábban ajánlott (csak kevés körcikkel) Pontdiagram Buborékdiagram Összetettebb grafikus ábrázolási módszerek – – – Vonaldiagram (grafikon) Radar- (sugár-)diagram Korfa Lorenz-görbe Háromszögdiagram Regresszió

Oszlopdiagram 5

A jól elkészített egyszerű oszlopdiagram ismérvei n Egyszínű – Kiv: kitüntetett értékek (pl. átlag) n Adatok érték szerinti sorrendben – Általában csökkenő sorrend – Kiv: ha van az adatsornak irányultsága (pl. idősor, Ny–K, korszerkezet korfa) Forrás: EUROSTAT

Semleges értékhatárok legyenek a kategóriatengelyen n n „Jelentéktelen” egyenlőtlenségek Minden régió alacsony értékű Forrás: EUROSTAT Hibás ábra!

Semleges értékhatárok legyenek a kategóriatengelyen n „Óriási” egyenlőtlenségek Hibás ábra! Forrás: EUROSTAT

Jó csoportosított oszlopdiagram (divergencia Magyarországon) n n n Többszínű Értékeket hasonlít össze kategóriák mentén Alkalmas pl. területi egyenlőtlenségek időbeli változásának vizsgálatára Fontos: az összehasonlíthatóság érdekében fontos, hogy mindkét időpontban százalékos értékek szerepeljenek Sorrendet a korábbi érték határozza meg Forrás: EUROSTAT Hibás ábra!

Hibás csoportosított oszlopdiagram Hibás ábra! Forrás: EUROSTAT

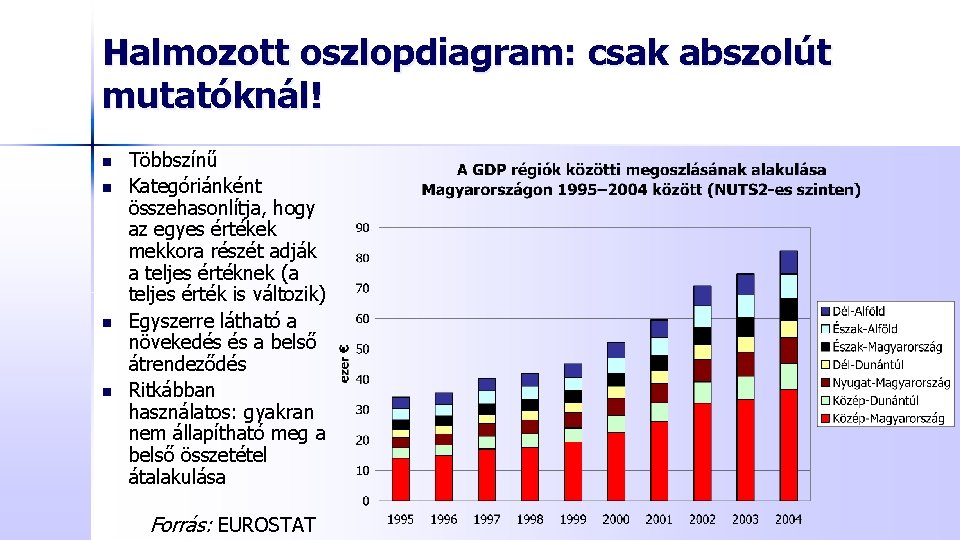

Halmozott oszlopdiagram: csak abszolút mutatóknál! n n Többszínű Kategóriánként összehasonlítja, hogy az egyes értékek mekkora részét adják a teljes értéknek (a teljes érték is változik) Egyszerre látható a növekedés és a belső átrendeződés Ritkábban használatos: gyakran nem állapítható meg a belső összetétel átalakulása Forrás: EUROSTAT

100%-ig halmozott oszlopdiagram: csak abszolút mutatóknál! n n n Többszínű 100%-ig halmozott oszlop: többszínű Kategóriánként összehasonlítja, hogy az egyes értékek mekkora részét adják a teljes értéknek (a teljes érték mindig azonos) Forrás: EUROSTAT

Jó színezés legyen (hasonló színű szomszédos egységek fekete-fehérben ne mosódjanak egybe) n n Színezés: feketefehérben is látszódjon (nyomtatás, fénymásolás) inkább színárnyalatok különböző színek helyett Szomszédos egységek eltérő színárnyalatúak legyenek (kivéve ha az adatsoroknak sorrendje van) Forrás: EUROSTAT Hibás ábra!

Jó színezés legyen (hasonló színű szomszédos egységek fekete-fehérben ne mosódjanak egybe) n n Jelmagyarázat legyen (különböző adatsoroknál, színárnyalatoknál) Ha az adatsorban van irányultság (pl. korszerkezet, településnagyságkategóriák stb. ), a szomszédos jelölők lehetnek szomszédos színárnyalatok Forrás: EUROSTAT Hibás ábra!

Halmozott sávdiagram speciális fajtája a korfa Forrás: EUROSTAT

Célorientált, áttekinthető legyen, ne túlságosan összetett (inkább külön diagramokon)! Hibás ábra! Forrás: EUROSTAT

Egyszerű legyen, ne túldizájnolt! n n n Kerüljük a színes vagy mintás hátteret Elegánsabb a fehér háttér Régi Excel: alapbeállításban szereplő szürke háttér előtt kevésbé látszanak a szürkéskék jelölők Nyomtatásnál felesleges „festékpazarlás” Kúpok helyett oszlopok 3 D helyett 2 D Forrás: EUROSTAT Hibás ábra!
