OSIreferentni model Todorovic Zarko Petronijevic Zlatko Tocakovic Mario

OSI-referentni model Todorovic Zarko Petronijevic Zlatko Tocakovic Mario Planic Nikola

NASTANAK OSI REFERENTNOG MODELA Krajem 1970 -ih ISO(International Organization for Standardization) je kreirala referentni model OSI ( Open System Interconnected) da bi računari različitih proizvodjača mogli da komuniciraju OSI model je bio namenjen proizvodjačima da kreiraju kompatabilne mrežne uredjaje i softvere potrebne za prenos protokola

Karakteristike OSI-referentnog modela 1) 2) 3) 4) Deli komunikacione procese na manje i jednostavne komponente. Omogućava višeproizvodjački razvoj kroz standardizaciju mrežnih komponenti. Omogućava različitim vrstama mrežnog hardvera i softvera da rade zajedno. Sprečava da izmene na jednom sloju utiču na druge slojeve.

OSI slojevi q Ø Ø Ø Ø q OSI ima 7 različitih, ali medjusobno povezanih slojeva kroz koje mora da prodje podatak od svog izvorišta do odredišta i to su: 7. sloj- sloj aplikacije 6. sloj- sloj prezentacije 5. sloj- sloj sesije 4. sloj- sloj transporta 3. sloj- sloj mreže 2. sloj- sloj veze 1. sloj- fizički sloj Slojevi unutar jednog modela komuniciraju samo sa prvim slojem iznad i prvim slojem ispod sebe.

Sloj aplikacije omogućava da korisnik pristupi mreži tj. sadrži niz protokola koje su potrebne za pristup raznovrsnim uslugama: e-mail, pristup fajlovima, diskusione grupe, chat ili pričaonica… Sloj aplikacije se ponaša kao interfejs izmedju stvarnog aplikacionog programa i sledećeg sloja ispod

Sloj prezentacije Ovaj sloj se bavi sintaksom informacija koje razmenjuju dva sistema i ovaj sloj obavlja: 1. Prevodjenje 2. Šifrovanje 3. Kompresiju Pre prenosa podatak mora prvo da se prevede u niz bitova Tj. omogućuje da su podaci čitljivi na odredištu, brine se o formatu i strukturi podataka

Sloj prezentacije Kako dobiti iste sisteme za kodovanje u predajniku i u prijemniku ? Rešenje je sledeće: Ø U predajniku se informacija prevede iz formata koji je unutar predajnika u neki opšti Ø U prijemniku se vrši obrnut redosled odnosno iz opšteg formata se prevede u format koji je unutar prijemnika Ako se želi tajnost poruke, onda se odabira šifrovanje informacije u neki drugi oblik i tada se šalje, a cilj kompresije je da smanji broj bitova, a da se pritom sačuva informacija.

Sloj sesije služi za uspostavljanje, održavanje i sinhronizovanje prenosa izmedju dva sistema (dve aplikacije) Ovaj sloj nudi komunikaciju kroz tri režima: a) SIMPLEKS (Jednosmerni prenos) b) POLUDUPLEKS (prenos u oba smera , ali ne istovremeno) c) DUPLEKS(moguc prenos u oba smera , istovremeno) U sloju sesije postoje sinhronizacione tačke koje su postavljene na odredjenom rastojanju da u slučaju prekida komunikacije nastavi prenos od poslednje sinhronizacione tačke

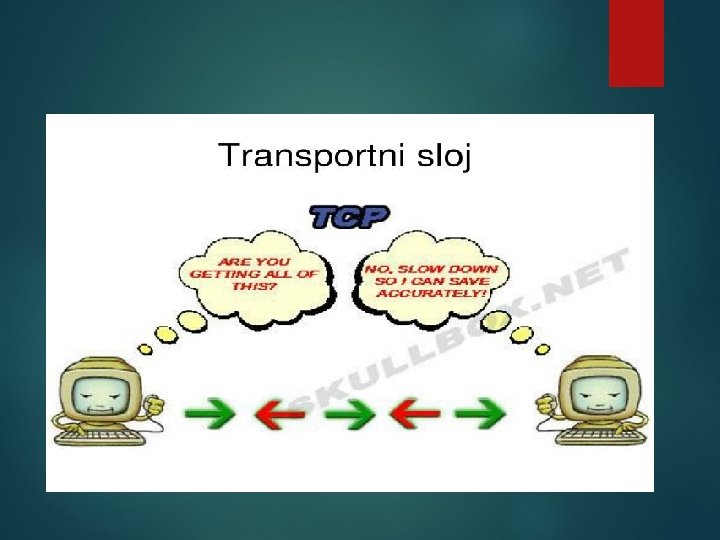

Transportni sloj § Transportni sloj : zadužen je za pouzdan prenos podataka između uređaja. Otkriva i ispravlja greške u prenosu (traži ponovno slanje). Uspostavlja, održava i prekida virtualne krugove (virtual circuit). Primer virtualnog kruga je telefonski poziv. Korisnik bira broj, uspostavlja vezu i priča sa sagovornikom. Za celo to vreme trajanja poziva između njih postoji virtualni komunikacioni krug. Nakon završetka razgovora jedan od sagovornika prekida vezu (virtualni krug). Jedan od važnijih protokola na ovom sloju je TCP (Transmission Control Protocol).

Sloj mreže je neophodan tamo gde se prenos vrši izmedju dve različite mreže koji su povezani nekim uredjajima Razlika izmedju sloja mreže i transporta je u tome da sloj mreže nadgleda isporuku paketa, transport isporuku cele poruke Ovaj sloj obavlja: o Logičko adresiranje o Odredjivanje putanje ili rutiranje o Kontrolu zagušenja

Sloj mreže

Sloj veze • • • Ovaj sloj se brine za razmenu podataka izmedju mrežnih uredjaja Još je zadužen za: Formiranje ramova Fizičko adresiranje Upravljanje protokolom Kontrolu grešaka Upravljanje pristupa medijumu Ovaj sloj se deli na MAC ( Media Access Control) i LLC ( Logical Link Control) podsloj

Sloj veze MAC je deo sloja veze koji utvrdjuje kome je dozvoljen pristup fizičkom mediju Služi kao interfejs između LLC (Logical Link Control) podsloja i fizičkog sloja LLC sloj kontroliše sinhronizaciju ramova, kontrolu toka i proveru grešaka.

Fizički sloj Ovaj sloj definiše mehanička i električna svojstva mrežnih uredjaja, ali i postupke istih uredjaja koje moraju da obave tokom prenosa Zadaci fizičkog sloja su: Ø Mehanička pitanja vezana za pristup medijumu Ø Električna pitanja vezana za pristup medijumu Ø Proceduralna pitanja vezana za pristup medijumu

Fizički sloj Ovaj sloj je zadužen za: a) Definisanje karakteristika interfejsa izmedju uredjaja i medijuma za prenos b) Definisanje vrste medijuma za prenos c) Predstavljanje bitova pomoću električnih i optičkih signala d) Odredjivanja trajanja bita tj. brzina emitovanja e) Vremensku sinhronizaciju f) Definisanje smera prenosa g) Način umrežavanja računara

7. Aplikacija svrha komunikacije (e-mail, prenos datoteka itd. , interfejs prenosa podataka sa aplikacijom) Čvor u mrezi 6. Prezentacija pravila za konverziju podataka (dekompresija podataka i priprema podataka za prenos, odnosno za prijem od strane aplikacije) Peer-to-Peer Net. BIOS Sockets TLI 5. Sesija Prevođenje imena i adresa, zaštita podataka start, stop i upravljanje redosledom prenosa 4. Transport obezbedjivanje isporuke cele poruke (deoba poruke na blokove, odredjivanje krajnjih tacaka rutiranja na pojedinim mrezama) TCP/IP SPX/IPX Net. BEUI 3. Mreža (network) rutiranje podataka na različite mreže (deoba blokova na okvire) Token ring (IEEE 802. 5) Ethernet (IEEE 802. 3) ISDN 2. Veza podataka (data link) Adapter prenos podataka od čvora do čvora (upravljanje pristupom mediju, ubacivanje paketa u okvire) 1. Fizički sloj prenos bitova duž komunikacionog kanala Adapter

Gde se koji sloj koristi?
