OSCILLATORI SINUSOIDALI PER ALTE FREQUENZE by Paccani Fiorona

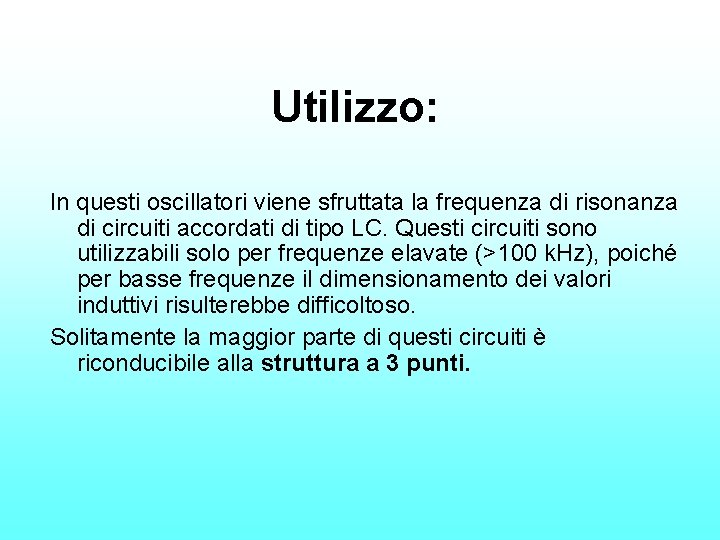

Utilizzo: In questi oscillatori viene sfruttata la frequenza di risonanza di circuiti accordati di tipo LC. Questi circuiti sono utilizzabili solo per frequenze elavate (>100 k. Hz), poiché per basse frequenze il dimensionamento dei valori induttivi risulterebbe difficoltoso. Solitamente la maggior parte di questi circuiti è riconducibile alla struttura a 3 punti.

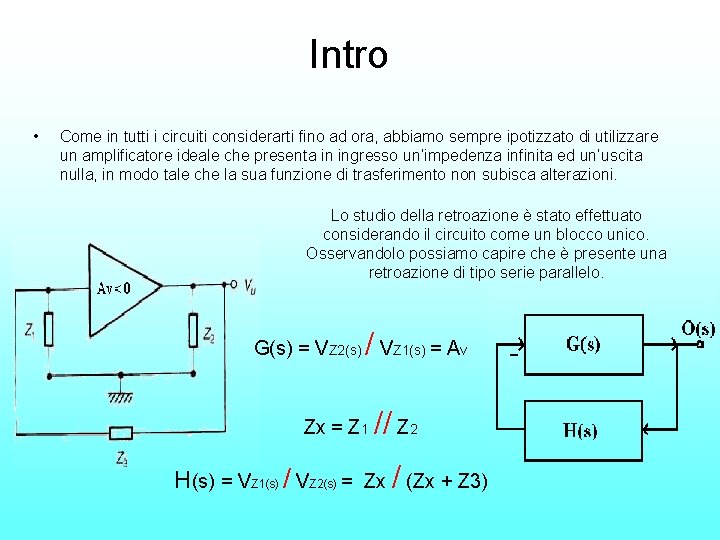

Intro • Come in tutti i circuiti considerarti fino ad ora, abbiamo sempre ipotizzato di utilizzare un amplificatore ideale che presenta in ingresso un’impedenza infinita ed un’uscita nulla, in modo tale che la sua funzione di trasferimento non subisca alterazioni. Lo studio della retroazione è stato effettuato considerando il circuito come un blocco unico. Osservandolo possiamo capire che è presente una retroazione di tipo serie parallelo. / G(s) = VZ 2(s) VZ 1(s) = Av // Zx = Z 1 Z 2 H(s) = VZ 1(s) / VZ 2(s) = Zx / (Zx + Z 3)

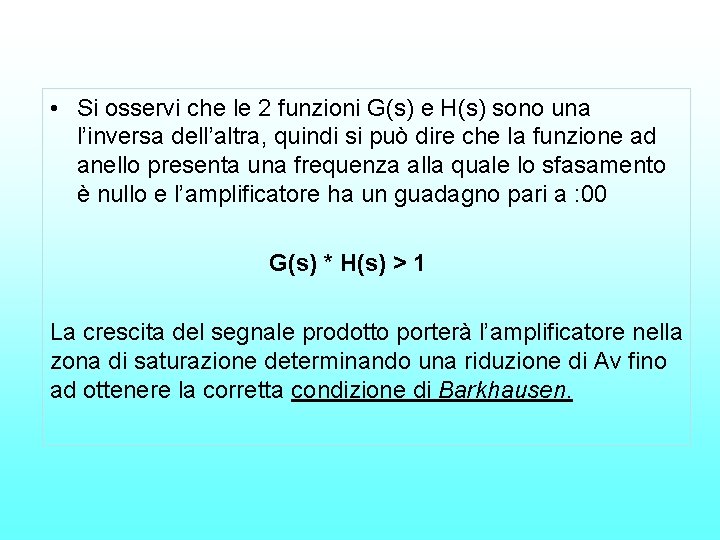

• Si osservi che le 2 funzioni G(s) e H(s) sono una l’inversa dell’altra, quindi si può dire che la funzione ad anello presenta una frequenza alla quale lo sfasamento è nullo e l’amplificatore ha un guadagno pari a : 00 G(s) * H(s) > 1 La crescita del segnale prodotto porterà l’amplificatore nella zona di saturazione determinando una riduzione di Av fino ad ottenere la corretta condizione di Barkhausen.

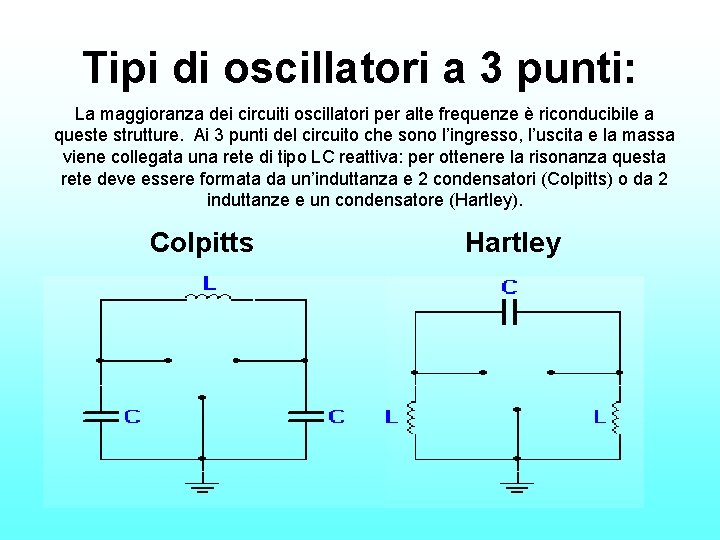

Tipi di oscillatori a 3 punti: La maggioranza dei circuiti oscillatori per alte frequenze è riconducibile a queste strutture. Ai 3 punti del circuito che sono l’ingresso, l’uscita e la massa viene collegata una rete di tipo LC reattiva: per ottenere la risonanza questa rete deve essere formata da un’induttanza e 2 condensatori (Colpitts) o da 2 induttanze e un condensatore (Hartley). Colpitts Hartley

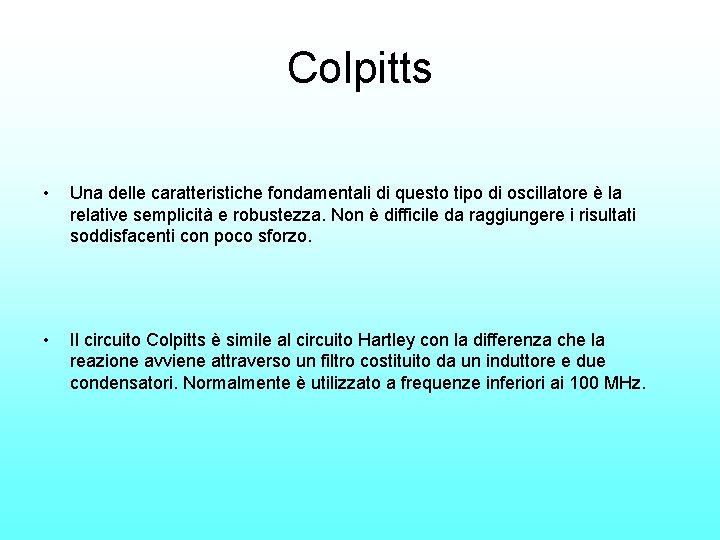

Colpitts • Una delle caratteristiche fondamentali di questo tipo di oscillatore è la relative semplicità e robustezza. Non è difficile da raggiungere i risultati soddisfacenti con poco sforzo. • Il circuito Colpitts è simile al circuito Hartley con la differenza che la reazione avviene attraverso un filtro costituito da un induttore e due condensatori. Normalmente è utilizzato a frequenze inferiori ai 100 MHz.

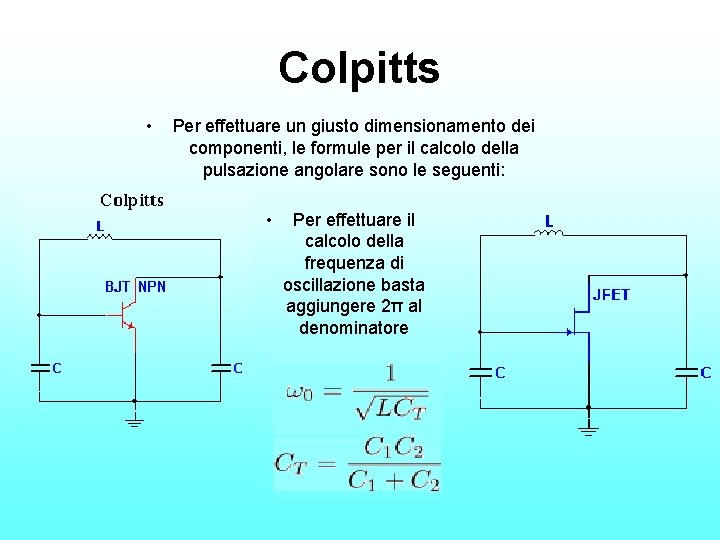

Colpitts • Per effettuare un giusto dimensionamento dei componenti, le formule per il calcolo della pulsazione angolare sono le seguenti: • Per effettuare il calcolo della frequenza di oscillazione basta aggiungere 2π al denominatore

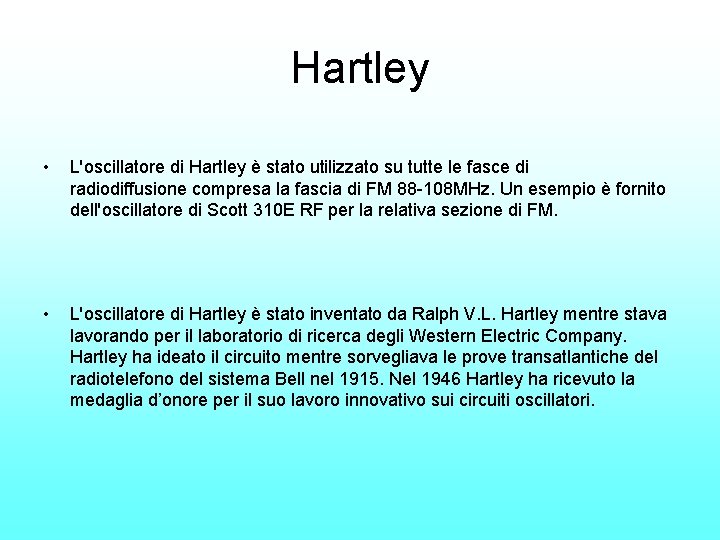

Hartley • L'oscillatore di Hartley è stato utilizzato su tutte le fasce di radiodiffusione compresa la fascia di FM 88 -108 MHz. Un esempio è fornito dell'oscillatore di Scott 310 E RF per la relativa sezione di FM. • L'oscillatore di Hartley è stato inventato da Ralph V. L. Hartley mentre stava lavorando per il laboratorio di ricerca degli Western Electric Company. Hartley ha ideato il circuito mentre sorvegliava le prove transatlantiche del radiotelefono del sistema Bell nel 1915. Nel 1946 Hartley ha ricevuto la medaglia d’onore per il suo lavoro innovativo sui circuiti oscillatori.

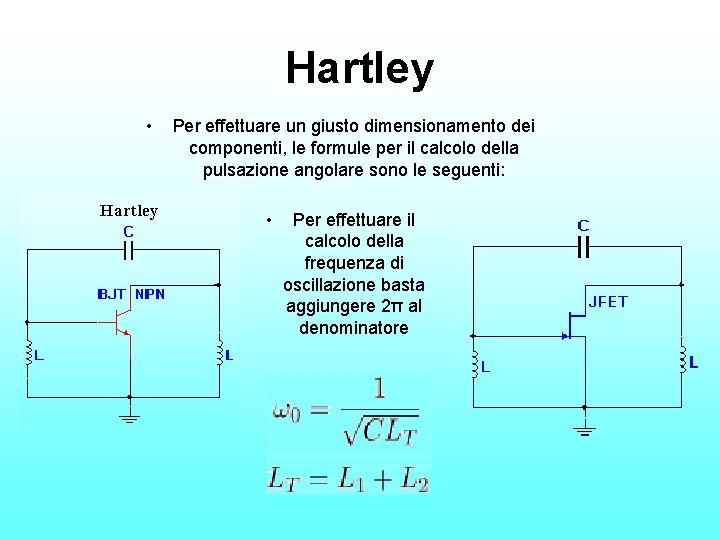

Hartley • Per effettuare un giusto dimensionamento dei componenti, le formule per il calcolo della pulsazione angolare sono le seguenti: • Per effettuare il calcolo della frequenza di oscillazione basta aggiungere 2π al denominatore

In conclusione: • Tutti i circuiti utilizzati nella relazione, sono stati realizzati in multisim. • Cordiali saluti da : Paccani Fiorona
